详细的组态王软件与200 Smart PLC网口通信教程

1、下载驱动

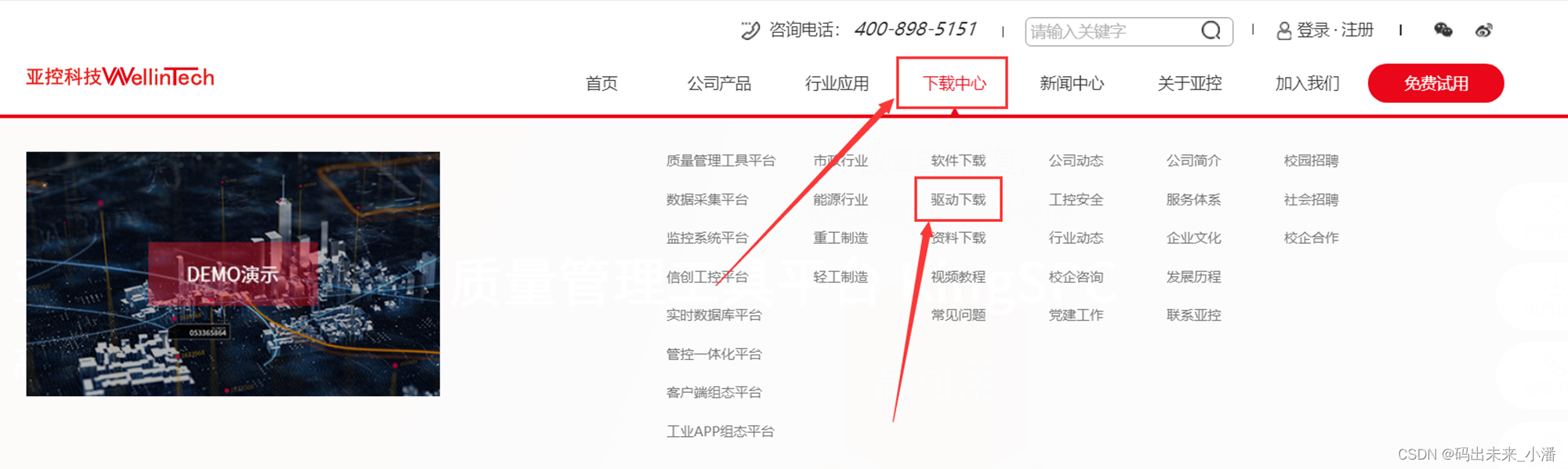

组态王软件是北京亚控科技有限公司的产品，也是比较常用的，今天就讲一下怎么与西门子200smartPLC的通信，我们知道，组态王安装之后，相关的设备驱动软件里面是没有的，所以我们需要去官网上下载相关的驱动，如图是下载中心。（点击蓝色文字可直接跳转）

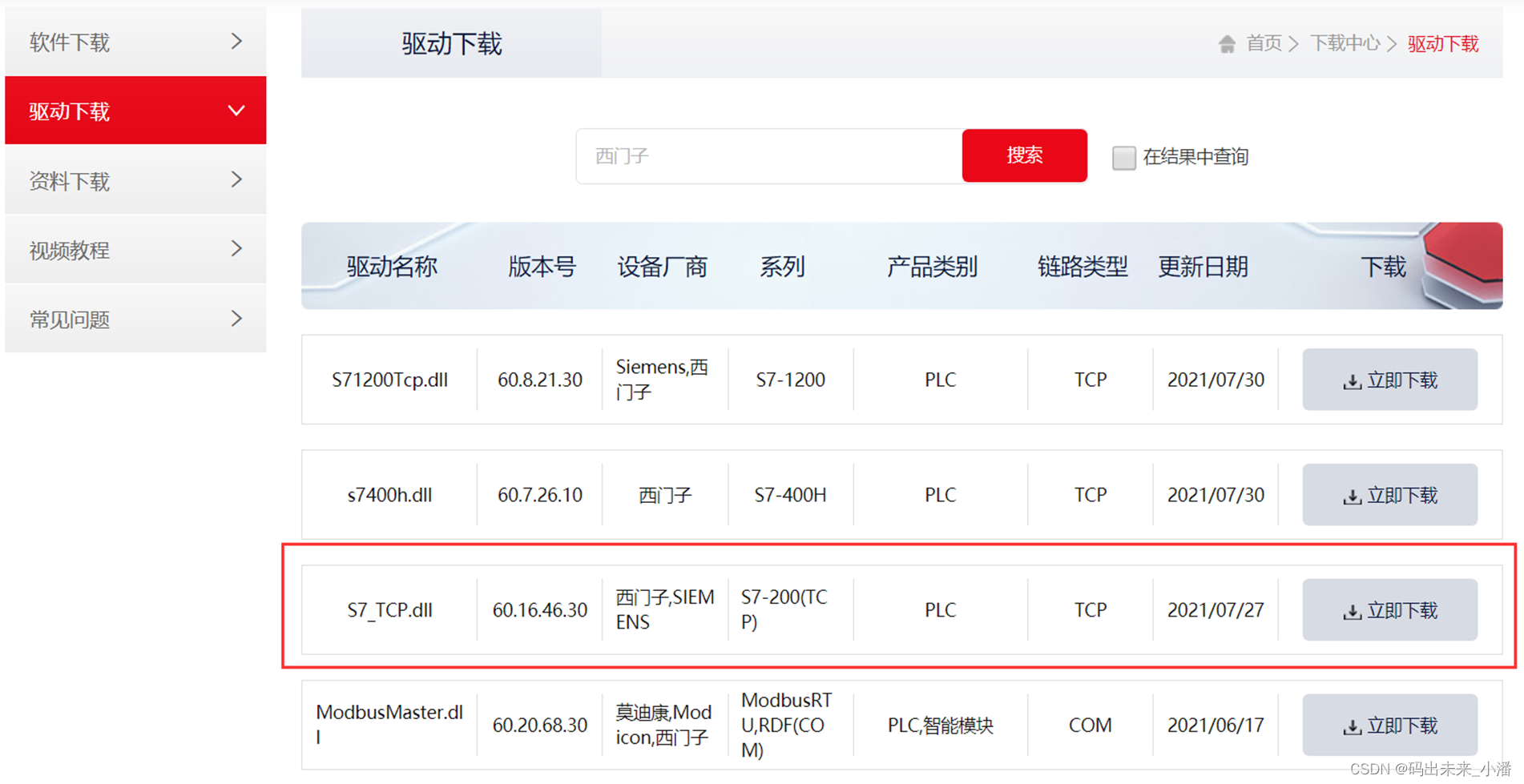

这里面要注意，下载的驱动是“KV驱动”，不是“KS驱动”，下载完再确认一下。

2、安装和配置驱动

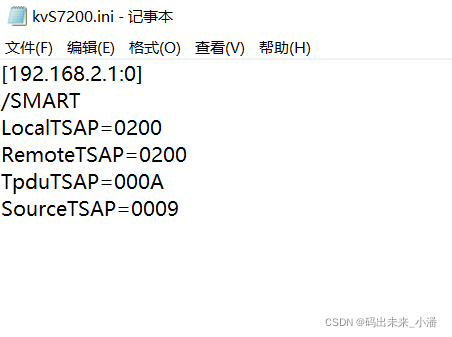

驱动下载完成之后就是安装驱动，在安装之前还需要做一些配置，首先打开下载的驱动文件夹，找到【KvS7200.ini】的文件，用记事本打开，删除默认的配置，按照如下配置填写，我放在后面可一键复制

[192.168.2.1:0]
/SMART
LocalTSAP=0200
RemoteTSAP=0200
TpduTSAP=000A
SourceTSAP=0009

要是有多台PLC直接将IP填写就行，如图

配置好驱动之后就是安装驱动，我们打开组态王的驱动安装工具，如图

在里面选择我们下载的驱动，然后直接安装（这种方式针对组态王是默认安装方法的同学，要是自己定义的安装路径，请继续往下看）


看这里的图，就是指定安装路径，找到自己的组态王安装路径选择即可，但是要注意，选择的安装的根目录。

之后就安装成功了

然后我们就可以一步一步的创建组态啦

3、创建组态和界面

①新建项目

在这里选择工程要保存的路径

②创建设备

选择COM口，这里随便选择就行，例如我选择的COM2，然后新建设备

找到S7-200系列，其中选择TCP通信协议



这一步需要注意一下，地址就是PLC的IP地址，所以这里是“IP：槽号”，例如我的PLC IP为192.168.2.1，槽号为0，一般情况下，只有一台PLC的话槽号均为0，要是工程现场用，请根据实际情况配置。

后面的即可默认就行

③创建数据变量

这里开始我们就要创建组态里面的数据变量，然后绑定设备的变量

这里先根据需要起个变量的名称，然后选择根据数据类型选择相应的变量类型，我这里是I/O离散类型，也就是开关量；然后就是连接设备，选择和填写设备的寄存器，如Q0.0，则选择Q寄存器，后面填写0.0即可。特别注意，这里要是写入PLC数据的话，读写属性一定要选择读写，软件默认是只读，这里很多人就忽略了，到最后自己的数据写不到PLC中去。

③绘制画面和控件连接变量

选择画面，点击新建

这里根据需要配置就行，一般情况起个名字就行

我这里放置了一个灯的控件，接下来就是连接变量

双击控件打开，选择刚才创建的变量

此时我们把PLC的程序下载进去之后，把界面切换到View模式就可以看到灯的状态了
