鼎盛合充气泵方案——便携车载充气泵方案

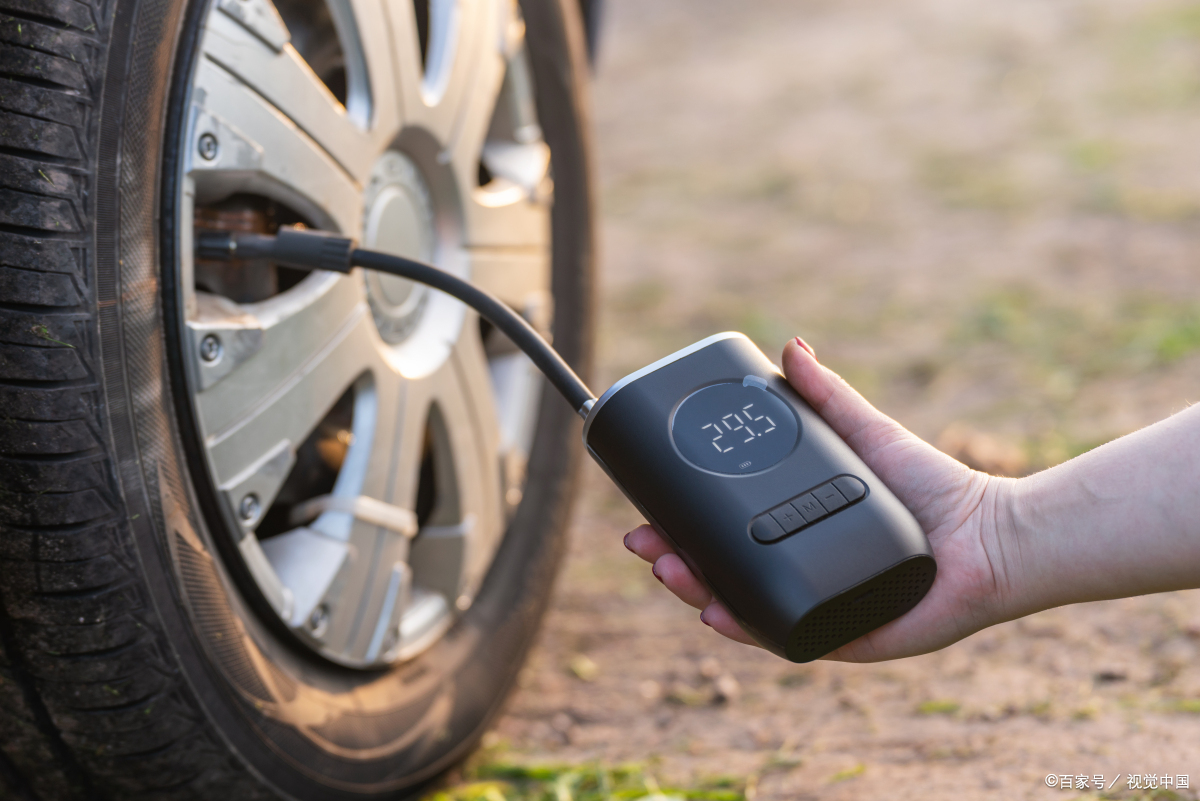

便携车载充气泵主要使用在汽车轮胎充气及车胎检测上，是一个气压精度测量产品。充气泵方案则是通过马达运转工作而进行设计，利用芯片和气压传感器所做的一个智能化便携车载充气泵方案。

便携车载充气泵方案的使用范围其实不仅仅是汽车轮胎，它在设计时工程师选取高性能和存储芯片，可实现汽车轮胎、篮球、自行车、摩托车、零模式等多种场景应用。其原理便是通过马达运转工作，当抽气时连通器的阀门被大气的气压冲开，气体进入气筒中；当向轮胎打气时，阀门又被气筒的气压关闭，所以气体由此进入轮胎中。这其实就是利用大气压的原理来充气。

一般方案开发的芯片选型中其最主要的功能便是ROM、SRAM、EEPROM、I/O、AD等这几个核心关键，便携车载充气泵方案在此基础上还需要添加一个ADC模数转换模块；ROM与SRAM的存储空间越大表明它可承载的软件数据越多，在方案设计中那就能够设计多样化的功能，而EEPROM是指带电可擦可编程只读存储器，这是FLASH芯片的功能，能够多次烧录和擦除程序。综合来说，软件储存需要这几个功能区的相互配合，才能让一个产品的程序正常跑起来。

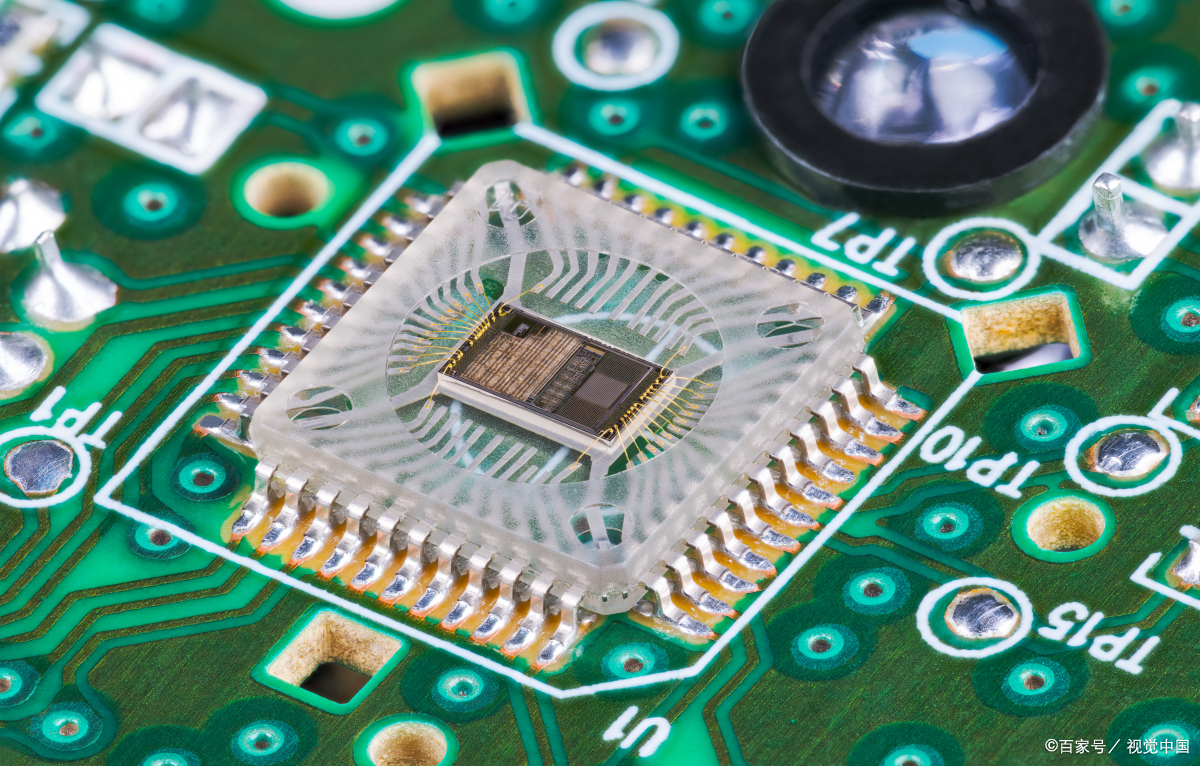

便携充气泵方案的芯片选取内置 8k×16Bits 的 MTP 程序存储器(烧录次数 1000 次)和 128Bytes EEPROM(烧录次数 10000 次)、896 字节数据存储器（SRAM）的DSH38F89，是一个同时带有 24 Bits ADC 的 SOC芯片。它是一个专应用于精度测量场景的芯片，具有 上电复位（POR）、上电复位延迟定时器（典型值 39ms）、低电压复位（LVR，典型值偏差 50 mV）、定时器 0 − 可编程预分频的 8 位的定时器、定时/计数器 1、2、3 − 可编程预分频的 8 位的分频器、看门狗定时器（3K WDT）等专用微控制器的特性， 电压工作范围DVDD为2.4V~3.6V；AVDD为2.4V~3.6V；有SOP16、SOP20、SOP24、LQFP48等封装。

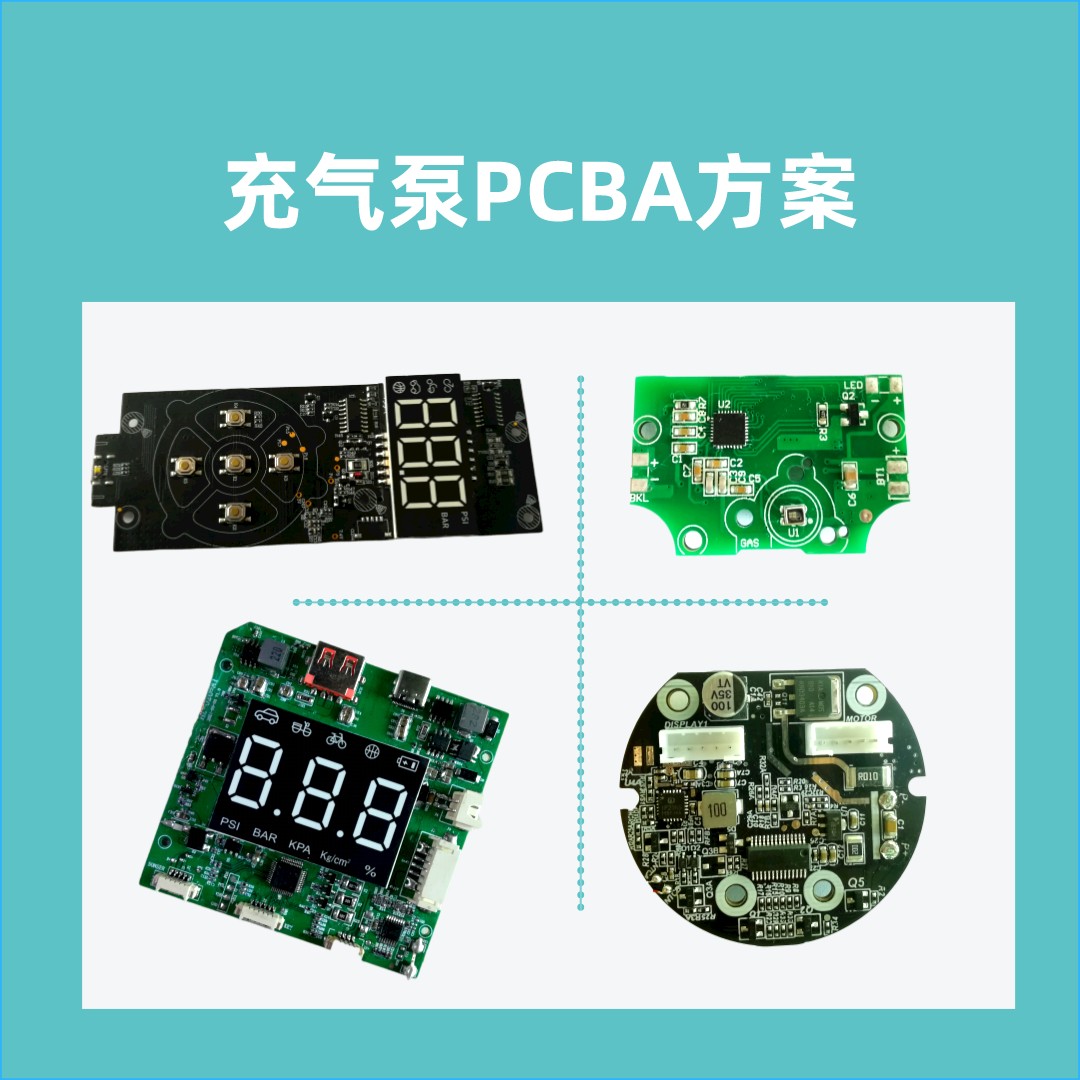

便携车载充气泵方案的功能设计：

显示方式：LED/LCD显示，测量和设置同屏显示。

测量单位：4个，循环切换顺序PSI、KPA、 Bar、 Kg/cm2

测量范围：

3 ~ 150PSI; 2 ~ 1030KPA

2 ~ 10.30Bar; 2 ~ 10.50Kg/cm2

设置范围：

3 ~ 120PSI; 2 ~ 825KPA

2 ~ 8.25Bar; 2 ~ 8.45 Kg/cm2

测量精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)。

控制精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)

测量分辨率：0.5PSI、5KPA、0.05Bar、 0.05Kg/cm2

设置分辨率：0.5PSI、5KPA、 0.05Bar、 0.05Kg/cm2

电机控制：MOS管、外接锁定开关(充讲关)

照明灯控制：12V限流，外接锁定开关

记忆功能：掉电不丢失单位和设置值

温度范围：芯片工作范围-30 ~ 70摄氏度

温度补偿：软件温度补偿

充气显示：充气过程中显示胎内气压

充气补偿：充气到预设值后补偿0.2PSI

超量程：超过测量范围，显示Err

零点追踪：软件实时追踪

按键：3个(SET、 +、-)轻触开关
