【数字电子技术】第六章6.5 若干典型的时序逻辑集成电路，寄存器，移位寄存器，计数器（上海理工大学）

目录

6.5.1 寄存器和移位寄存器

6.5.2 计 数 器

---

6.5.1 寄存器和移位寄存器

6.5.2 计数器

6.5.1 寄存器和移位寄存器

1、 寄存器

寄存器:是数字系统中用来存储代码或数据的逻辑部件。它的主要组成部分是触发器。

一个触发器能存储1位二进制代码，存储 n 位二进制代码的寄存器需要用 n 个触发器组成。寄存器实际上是若干触发器的集合。

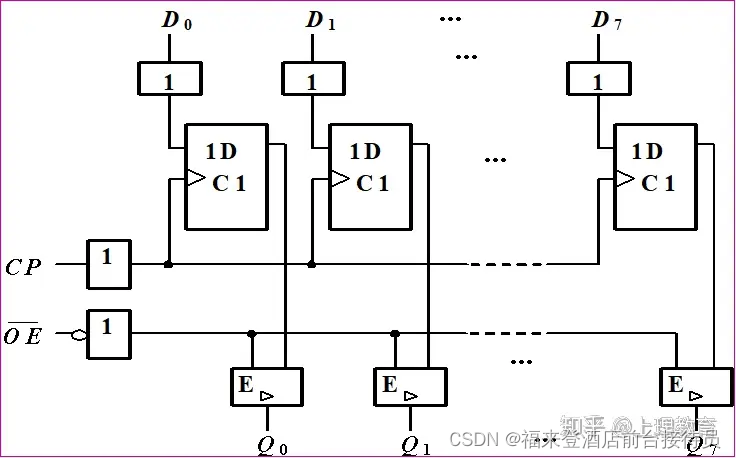

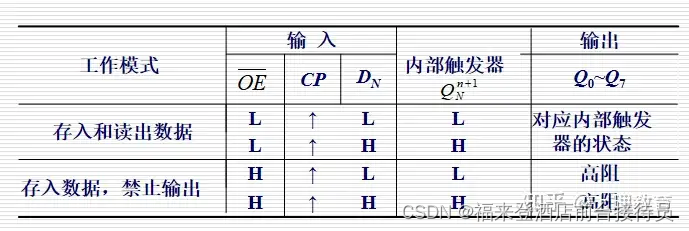

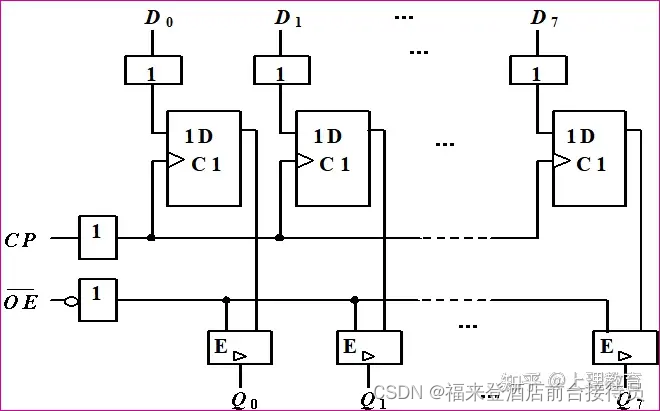

8位CMOS寄存器74HC374

脉冲边沿敏感的寄存器

8位CMOS寄存器74HC/HCT374

8位CMOS寄存器74LV374

2、 移位寄存器

移位寄存器的逻辑功能

移位寄存器是既能寄存数码，又能在时钟脉冲的作用下使数码向高位或向低位移动的逻辑功能部件。

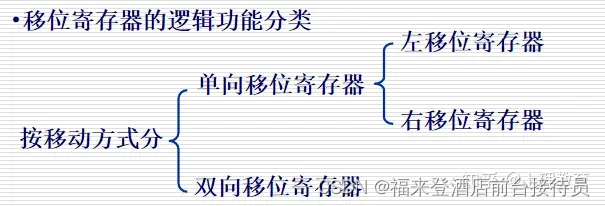

移位寄存器的逻辑功能分类

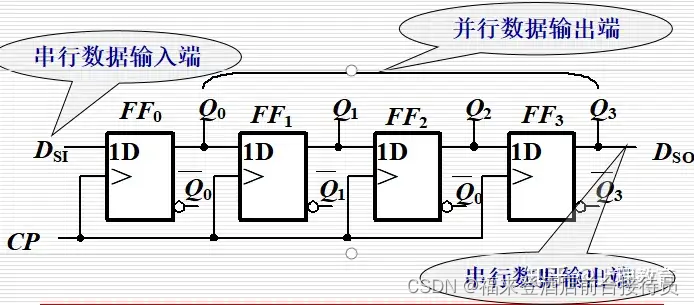

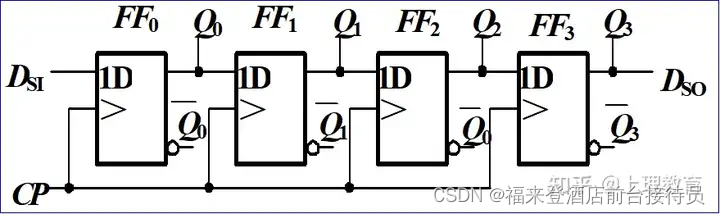

(1) 基本移位寄存器

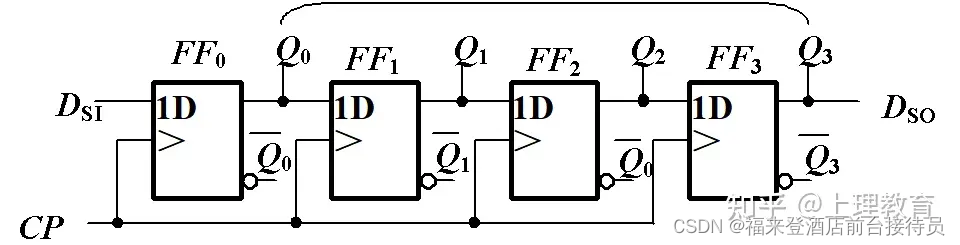

（a）电路

(b). 工作原理

2、写出激励方程：

3、写出状态方程：

DSI =11010000,从高位开始输入

经过7个CP脉冲作用后，从DSI 端串行输入的数码就可以从DO 端串行输出。 串入串出

（2）典型集成电路

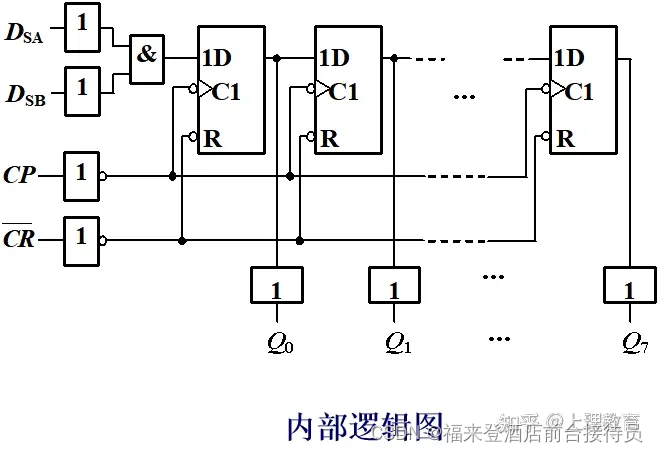

8位移位寄存器74HC/HCT164

2. 多功能双向移位寄存器

（1）工作原理

高位移向低位----左移

低位移向高位----右移

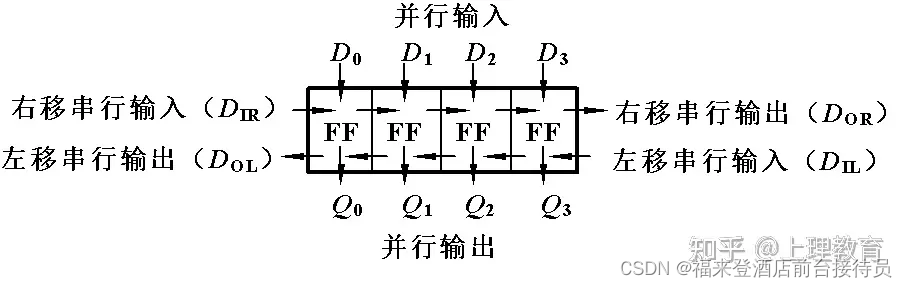

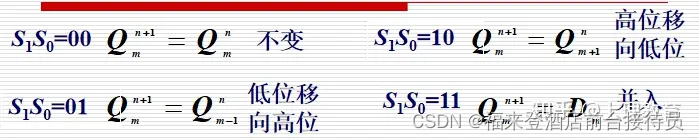

功能移位寄存器工作模式简图

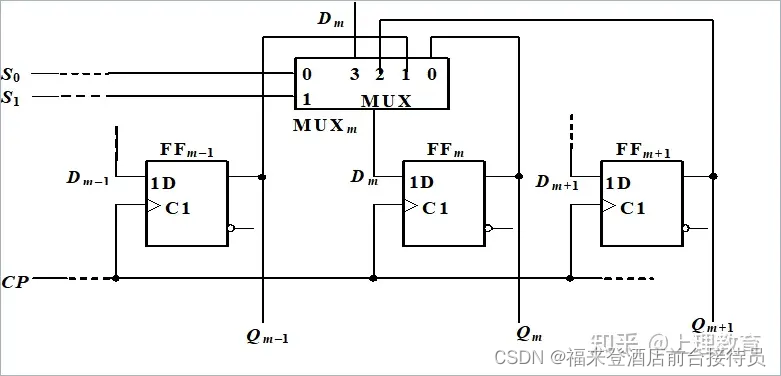

实现多种功能双向移位寄存器的一种方案(仅以FFm为例)

（2）典型集成电路

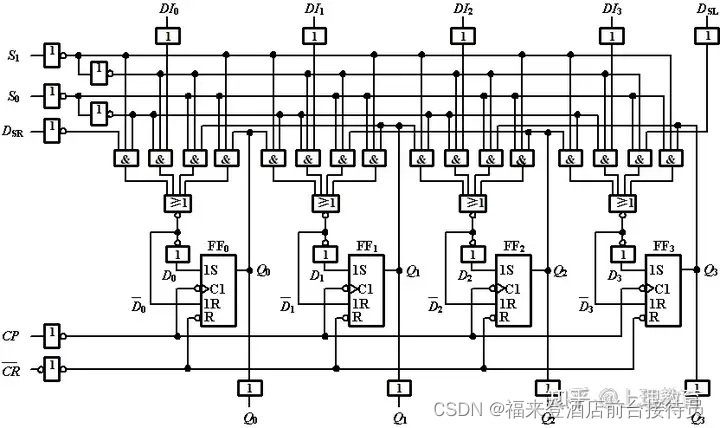

CMOS 4位双向移位寄存器74HC/HCT194

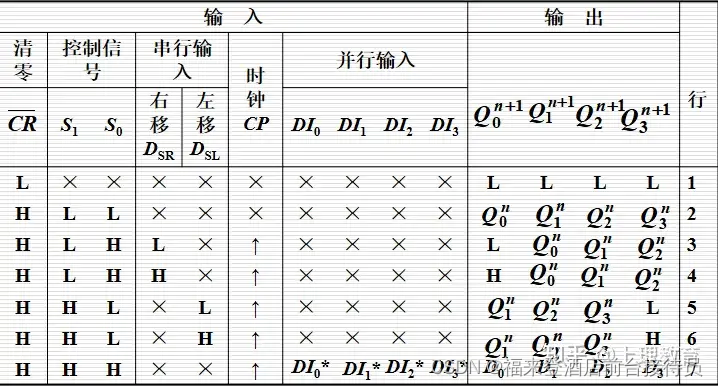

74HCT194 的功能表

6.5.2 计 数 器

概 述

1、计数器的逻辑功能

计数器的基本功能是对输入时钟脉冲进行计数。它也可用于分频、定时、产生节拍脉冲和脉冲序列及进行数字运算等等。

2、计数器的分类

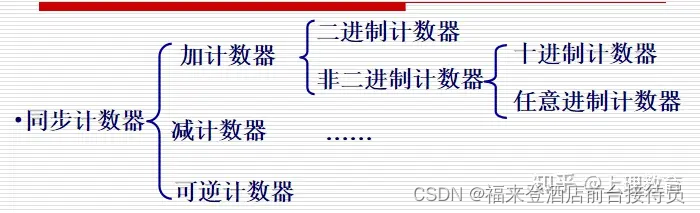

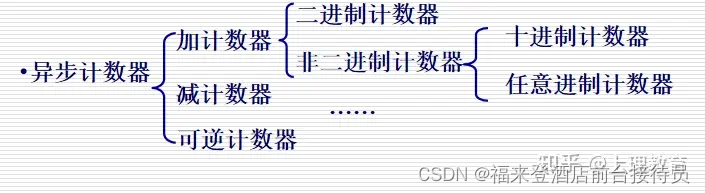

按脉冲输入方式，分为同步和异步计数器

按进位体制，分为二进制、十进制和任意进制计数器

按逻辑功能，分为加法、减法和可逆计数器

1、 二进制计数器

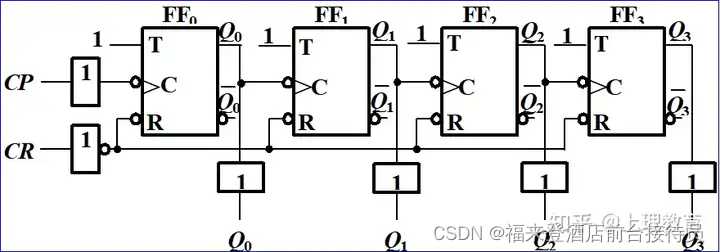

(1) 异步二进制计数器---4位异步二进制加法计数器

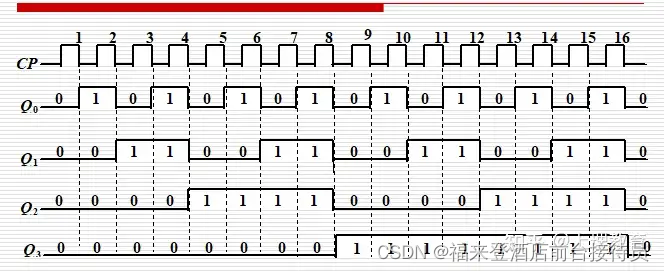

① 工作原理

计数器的功能：不仅可以计数也可作为分频器。

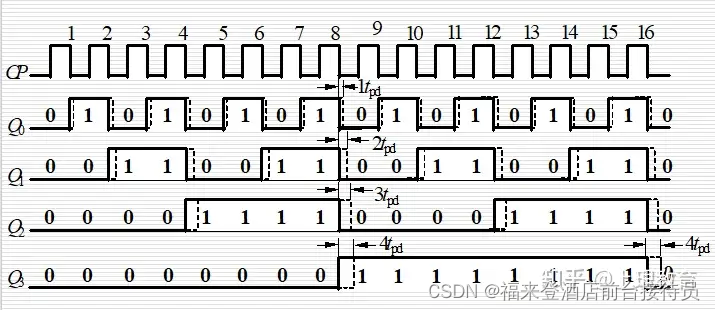

如考虑每个触发器都有1tpd的延时，电路会出现什么问题？

异步计数脉冲的最小周期 Tmin=n tpd。（n为位数）

②典型集成电路

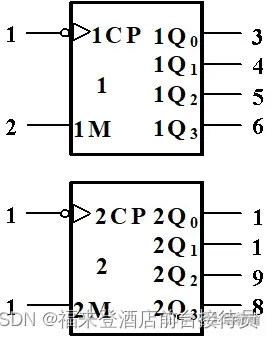

中规模集成电路74HC/HCT393中集成了两个4位异步二进制计数器在 5V、25℃工作条件下，74HC/HCT393中每级触发器的传输延迟时间典型值为6ns。

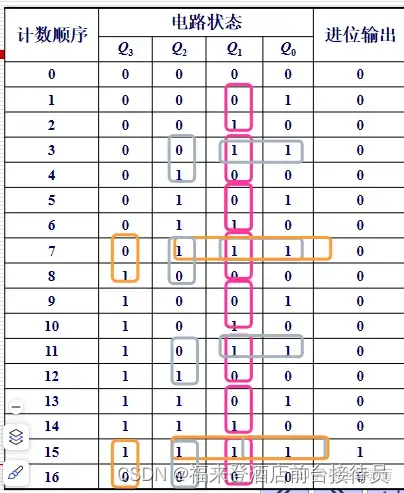

(2)二进制同步加计数器

Q0在每个CP都翻转一次

FF0可采用T=1的T触发器

Q1仅在Q0=1后的下一个CP到来时翻转FF1可采用T= Q0的T触发器

Q2仅在Q0=Q1=1后的下一个CP到来时翻转

FF2可采用T= Q0Q1T的触发器

Q3仅在Q0=Q1=Q2=1后的下一个CP到来时翻转

FF3可采用T= Q0Q1Q2T的触发器

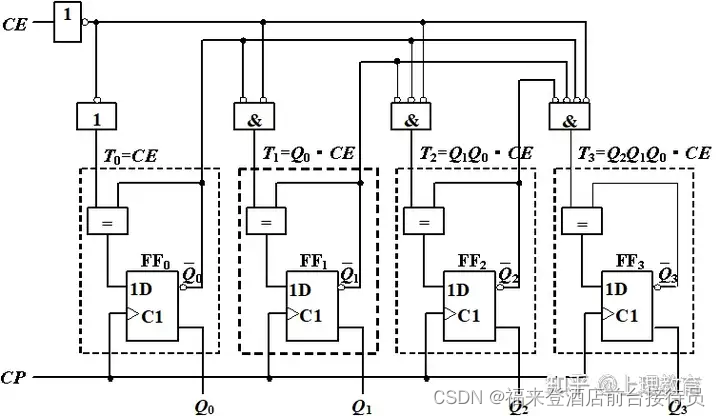

4位二进制同步加计数器逻辑图

CE=0

保持不变

CE=1

计数

---

---
