初步了解完PCI总线标准之后，我们接下来正式开始PCIe设备的漫游之旅。从我们按下PC的电源按钮开始，BIOS就接管系统控制权开始工作，它会先进行一些内存和设备的初始化工作（当然，也包括我们的PCI设备）。由于商业上的原因，Phoenix等厂商的BIOS代码需要授权协议，在此，我们以另外一款开源BIOS（openbios）为例，来剖析在BIOS中，我们的PCIe设备是如何被找到以及初始化的。
PCI设备的扫描是基于深度优先搜索算法（DFS：Depth First Search），也就是说，下级分支最多的PCI桥将最先完成其子设备的扫描。下面我们以图片来具体说明，BIOS是如何一步步完成PCI 设备扫描的。
第1步

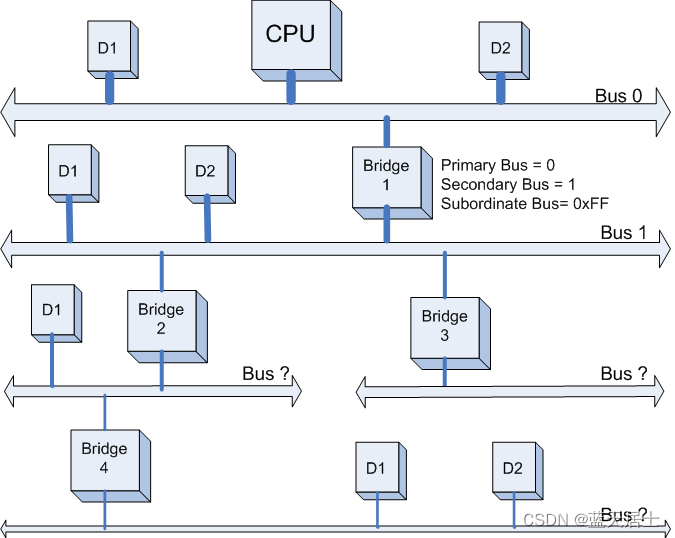

PCI Host主桥扫描Bus 0上的设备（在一个处理器系统中，一般将与HOST主桥直接相连的PCI总线命名为PCI Bus 0），系统首先会忽略Bus 0上的D1、D2等不会挂接PCI桥的设备，主桥发现Bridge 1后，将Bridge 1下面的PCI Bus定为Bus 1，系统将初始化Bridge 1的配置空间，并将该桥的Primary Bus Number和Secondary Bus Number寄存器分别设置成0和1，以表明Bridge 1的上游总线是0、下游总线是1。由于还无法确定Bridge 1下挂载设备的具体情况，系统先暂时将Subordinate Bus Number设为0xFF。如下图所示：
第2步

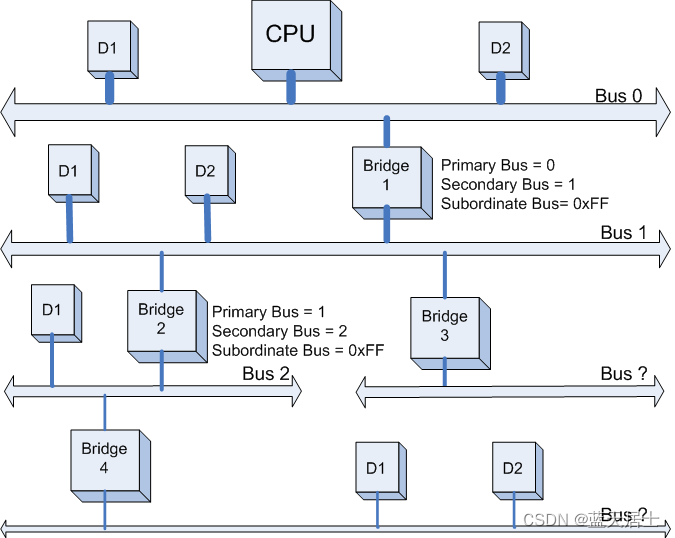

系统开始扫描Bus 1，将会发现Bridge 2。系统将Bridge 2下面的PCI Bus定为Bus 2，并将该桥的Primary Bus Number和Secondary Bus Number寄存器分别设置成1和2，和上一步一样，暂时把Bridge 2 的Subordinate Bus Number设为0xFF。如下图所示：
第3步

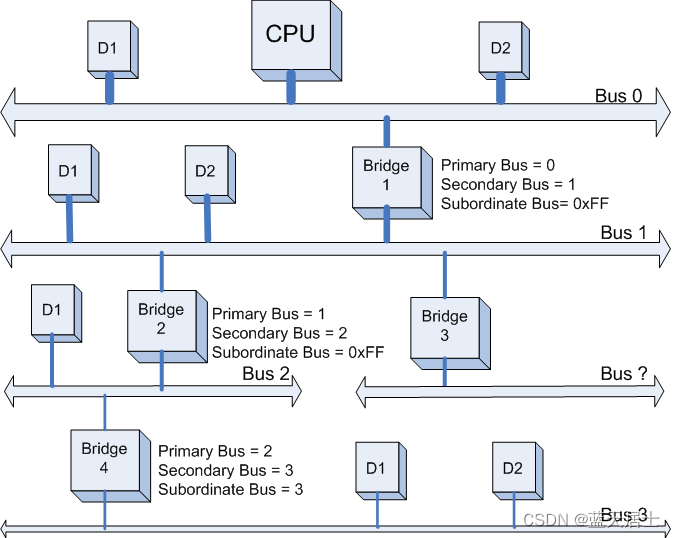

系统继续扫描Bus 2，将会发现Bridge 4。系统将Bridge 4下面的PCI Bus定为Bus 3，并将该桥的Primary Bus Number和 Secondary Bus Number寄存器分别设置成2和3。此后，系统继续扫描后发现Bus 3 下面已经没有任何Bridge了，意味着该PCI总线下已经没有任何挂载下游总线了，因此Bridge 4的Subordinate Bus Number的值已经可以确定为3了。
如下图所示：
第4步
完成Bus 3的扫描后，系统返回到Bus 2继续扫描，发现Bus 2下面已经没有其他Bridge了。此时Bridge 2的Subordinate Bus Number的值也已经可以确定为3了。如下图所示：
第5步

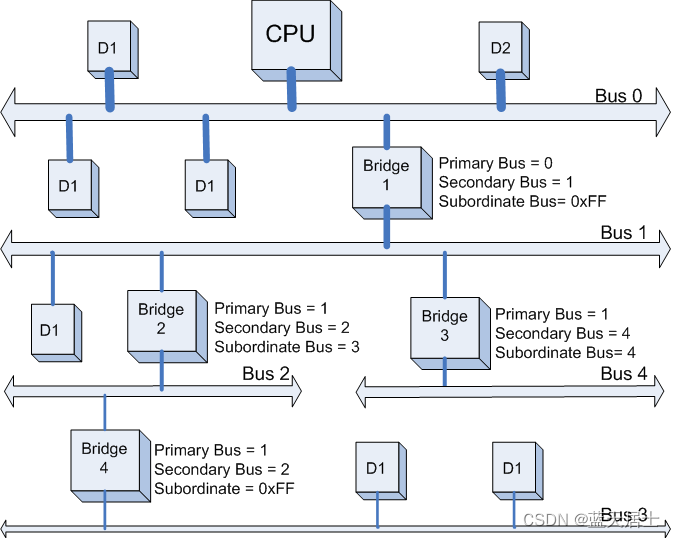

完成Bus 2的扫描后，系统返回到Bus1继续扫描，会发现Bridge 3。系统将Bridge 3下面的PCI Bus定为Bus 4，并将Bridge 4的Primary Bus Number 和 Secondary Bus Number寄存器分别设置成1和4。此后系统继续扫描后发现Bus 4 下面已经没有任何Bridge了，意味着该PCI总线下已经没有挂载任何下游总线了，因此Bridge 3 的Subordinate Bus Number的值已经可以确定为4了。如下图所示：
第6步

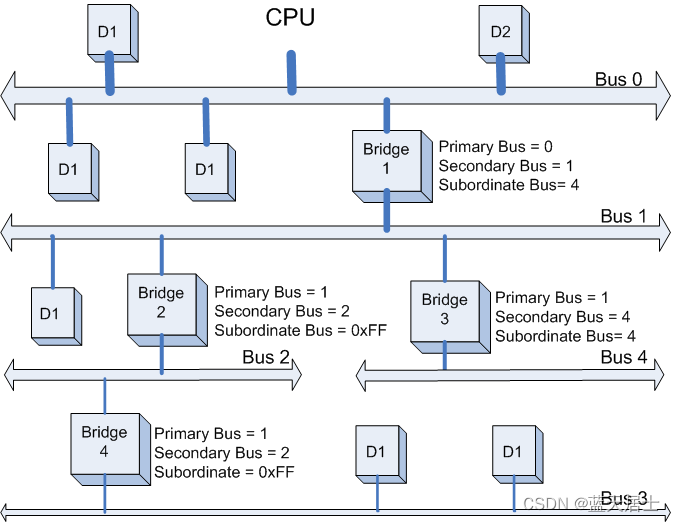

完成Bus 4的扫描后，系统返回到Bus 1继续扫描， 发现Bus 1下面已经没有其它Bridge了。此时Bridge 1的Subordinate Bus Number的值已经可以确定为4。系统返回Bus 0继续扫描（Bus 0下如果有其它Bridge，将重复上述的步骤进行扫描）。至此，本例中的整个PCI的设备扫描已经完成了。最终的设备和总线的扫描结果如下图所示：
了解了上面PCI设备扫描的大概流程，我们接下来看看BIOS代码中具体是如何实现这些扫描的。

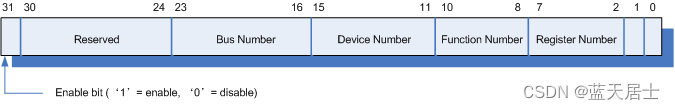

一般来说，我们可以通过两个寄存器来访问PCI的配置空间（寄存器CONFIG_ADDRESS与CONFIG_DATA），在x86体系下，这两个寄存器分别对应0xCF8和0xCFC端口，对配置空间的访问都是通过对这两个寄存器的读写来实现。CONFIG_ADDRESS寄存器的具体位组成如下图所示：
- Bus Number
记录PCI设备所在的总线号。8 bits，范围0~255。
- Device Number
记录PCI设备的设备号。5 bits，范围0~31。
- Function Number
记录PCI设备的功能号。3 bits，范围0~7。
- Register Number
记录PCI设备的配置寄存器号。6 bits，范围0~63（配置空间一共256个字节，分割成64个4字节的寄存器，从0--63编号）。
每个PCI设备可根据上图所示的4个信息：Bus Number、Device Number、Function Number、Register Number来进行具体设备的定位并对其配置空间访问。当我们要访问PCI设备的配置空间时，先根据以上格式设置CONFIG_ADDRESS寄存器，然后再读取CONFIG_DATA寄存器即可得到相应的配置空间寄存器的值。
因此，BIOS中PCI配置空间的读写可以封装成下面的函数：
static inline uint32_t pci_config_read32(pci_addr dev, uint8_t reg)
{
outl(dev | reg, 0xcf8);
return inl(0xcfc | reg);
}
static inline void pci_config_write32(pci_addr dev, uint8_t reg, uint32_t val)
{
outl(dev | reg, 0xcf8);
outl(val, 0xcfc);
}
总体来说。该BIOS扫描过程中调用如下几个主要的函数：
ob_pci_init ----> ob_scan_pci_bus ----> pci_find_device ----> ob_pci_configure
下面我们来具体看看代码，首先BIOS执行ob_pci_init(void)函数：
int ob_pci_init(void)
{
int bus;
unsigned long mem_base, io_base;
char *path;
#ifdef CONFIG_DEBUG_PCI
printk("Initializing PCI devices...\n");
#endif
/* brute force bus scan */
/* Find all PCI bridges */
//获取系统指定的memeory与I/O空间的范围，分配给PCIe设备。
mem_base = arch->mem_base;
/* I/O ports under 0x400 are used by devices mapped at fixed
location. */
io_base = arch->io_base + 0x400;
path = strdup("");
/*遍历256条总线*/
for (bus = 0; bus<0x100; bus++) {
ob_scan_pci_bus(bus, &mem_base, &io_base, &path);
}
free(path);
return 0;
}总线扫描具体实现：
static void ob_scan_pci_bus(int bus, unsigned long *mem_base,
unsigned long *io_base, char **path)
{
int devnum, fn, is_multi, vid, did;
unsigned int htype;
pci_addr addr;
pci_config_t config;
const pci_dev_t *pci_dev;
uint32_t ccode;
uint8_t class, subclass, iface, rev;
activate_device("/");
for (devnum = 0; devnum < 32; devnum++) {
is_multi = 0;
for (fn = 0; fn==0 || (is_multi && fn<8); fn++) {
#ifdef CONFIG_XBOX
if (pci_xbox_blacklisted (bus, devnum, fn))
continue;
#endif
addr = PCI_ADDR(bus, devnum, fn); /*获取设备配置空间地址*/
vid = pci_config_read16(addr, PCI_VENDOR_ID); /*获取Vendor ID*/
did = pci_config_read16(addr, PCI_DEVICE_ID); /*获取Device ID*/
if (vid==0xffff || vid==0)
continue;
ccode = pci_config_read16(addr, PCI_CLASS_DEVICE);
class = ccode >> 8;
subclass = ccode;
iface = pci_config_read8(addr, PCI_CLASS_PROG);
rev = pci_config_read8(addr, PCI_REVISION_ID);
pci_dev = pci_find_device(class, subclass, iface,/*具体设备查找以及初始化*/
vid, did);
#ifdef CONFIG_DEBUG_PCI
printk("%x:%x.%x - %x:%x - ", bus, devnum, fn,
vid, did);
#endif
htype = pci_config_read8(addr, PCI_HEADER_TYPE);
if (fn == 0)
is_multi = htype & 0x80;
if (pci_dev == NULL || pci_dev->name == NULL)
snprintf(config.path, sizeof(config.path),
"%s/pci%x,%x", *path, vid, did);
else
snprintf(config.path, sizeof(config.path),
"%s/%s", *path, pci_dev->name);
#ifdef CONFIG_DEBUG_PCI
printk("%s - ", config.path);
#endif
config.dev = addr & 0x00FFFFFF;
REGISTER_NAMED_NODE(ob_pci_node, config.path);
activate_device(config.path);
ob_pci_configure(addr, &config, mem_base, io_base); /*配置设备的配置空间*/
ob_pci_add_properties(addr, pci_dev, &config);
if (class == PCI_BASE_CLASS_BRIDGE &&
(subclass == PCI_SUBCLASS_BRIDGE_HOST ||
subclass == PCI_SUBCLASS_BRIDGE_PCI)) {
/* host or bridge */
free(*path);
*path = strdup(config.path);
}
}
}
device_end();
}具体某条总线上的设备扫描由以下函数实现：
const pci_dev_t *pci_find_device (uint8_t class, uint8_t subclass,
uint8_t iface, uint16_t vendor,
uint16_t product)
{
int (*config_cb)(const pci_config_t *config);
const pci_class_t *pclass;
const pci_subclass_t *psubclass;
const pci_iface_t *piface;
const pci_dev_t *dev;
const void *private;
pci_dev_t *new;
const char *name, *type;
name = "unknown";
type = "unknown";
config_cb = NULL;
private = NULL;
if (class == 0x00 && subclass == 0x01) {
/* Special hack for old style VGA devices */
class = 0x03;
subclass = 0x00;
} else if (class == 0xFF) {
/* Special case for misc devices */
dev = misc_pci;
goto find_device;
}
if (class > (sizeof(pci_classes) / sizeof(pci_class_t))) {
name = "invalid PCI device";
type = "invalid";
goto bad_device;
}
pclass = &pci_classes[class];
name = pclass->name;
type = pclass->type;
for (psubclass = pclass->subc; ; psubclass++) {
if (psubclass->subclass == 0xFF)
goto bad_device;
if (psubclass->subclass == subclass) {
if (psubclass->name != NULL)
name = psubclass->name;
if (psubclass->type != NULL)
type = psubclass->type;
if (psubclass->config_cb != NULL) {
config_cb = psubclass->config_cb;
}
if (psubclass->private != NULL)
private = psubclass->private;
if (psubclass->iface != NULL)
break;
dev = psubclass->devices;
goto find_device;
}
}
for (piface = psubclass->iface; ; piface++) {
if (piface->iface == 0xFF) {
dev = psubclass->devices;
break;
}
if (piface->iface == iface) {
if (piface->name != NULL)
name = piface->name;
if (piface->type != NULL)
type = piface->type;
if (piface->config_cb != NULL) {
config_cb = piface->config_cb;
}
if (piface->private != NULL)
private = piface->private;
dev = piface->devices;
break;
}
}
find_device:
if (dev == NULL)
goto bad_device;
for (;; dev++) {
if (dev->vendor == 0xFFFF && dev->product == 0xFFFF) {
goto bad_device;
}
if (dev->vendor == vendor && dev->product == product) {
if (dev->name != NULL)
name = dev->name;
if (dev->type != NULL)
type = dev->type;
if (dev->config_cb != NULL) {
config_cb = dev->config_cb;
}
if (dev->private != NULL)
private = dev->private;
new = malloc(sizeof(pci_dev_t));
if (new == NULL)
return NULL;
new->vendor = vendor;
new->product = product;
new->type = type;
new->name = name;
new->model = dev->model;
new->compat = dev->compat;
new->acells = dev->acells;
new->scells = dev->scells;
new->icells = dev->icells;
new->config_cb = config_cb;
new->private = private;
return new;
}
}
bad_device:
printk("Cannot manage '%s' PCI device type '%s':\n %x %x (%x %x %x)\n",
name, type, vendor, product, class, subclass, iface);
return NULL;
} 配置具体设备的配置空间：
static void ob_pci_configure(pci_addr addr, pci_config_t *config, unsigned long *mem_base,
unsigned long *io_base)
{
uint32_t smask, omask, amask, size, reloc, min_align;
unsigned long base;
pci_addr config_addr;
int reg;
uint8_t irq_pin, irq_line;
/*配置中断引脚与中断编号*/
irq_pin = pci_config_read8(addr, PCI_INTERRUPT_PIN);
if (irq_pin) {
config->irq_pin = irq_pin;
irq_pin = (((config->dev >> 11) & 0x1F) + irq_pin - 1) & 3;
irq_line = arch->irqs[irq_pin];
pci_config_write8(addr, PCI_INTERRUPT_LINE, irq_line);
config->irq_line = irq_line;
} else
config->irq_line = -1;
/*配置memory空间和I/O空间*/
omask = 0x00000000;
for (reg = 0; reg < 7; reg++) {
config->assigned[reg] = 0x00000000;
config->sizes[reg] = 0x00000000;
if ((omask & 0x0000000f) == 0x4) {
/* 64 bits memory mapping */
continue;
}
if (reg == 6)
config_addr = PCI_ROM_ADDRESS;
else
config_addr = PCI_BASE_ADDR_0 + reg * 4;
config->regions[reg] = pci_config_read32(addr, config_addr);
/* get region size */
pci_config_write32(addr, config_addr, 0xffffffff);
smask = pci_config_read32(addr, config_addr);
if (smask == 0x00000000 || smask == 0xffffffff)
continue;
if (smask & 0x00000001 && reg != 6) {
/* I/O space */
base = *io_base;
min_align = 1 << 7;
amask = 0x00000001;
pci_config_write16(addr, PCI_COMMAND,
pci_config_read16(addr,
PCI_COMMAND) |
PCI_COMMAND_IO);
} else {
/* Memory Space */
base = *mem_base;
min_align = 1 << 16;
amask = 0x0000000F;
if (reg == 6) {
smask |= 1; /* ROM */
}
pci_config_write16(addr, PCI_COMMAND,
pci_config_read16(addr,
PCI_COMMAND) |
PCI_COMMAND_MEMORY);
}
omask = smask & amask;
smask &= ~amask;
size = (~smask) + 1;
config->sizes[reg] = size;
reloc = base;
if (size < min_align)
size = min_align;
reloc = (reloc + size -1) & ~(size - 1);
if (*io_base == base) {
*io_base = reloc + size;
reloc -= arch->io_base;
} else {
*mem_base = reloc + size;
}
pci_config_write32(addr, config_addr, reloc | omask);
config->assigned[reg] = reloc | omask;
}
} 通过以上这些步骤，BIOS就完成了所有PCI设备的扫描，并且为每个设备分配好了系统资源。
