一文读懂IOMMU（2）

接前一篇文章：一文读懂IOMMU（1）

1.2 IOMMU作用

根据上一节内容，总结IOMMU主要作用如下：

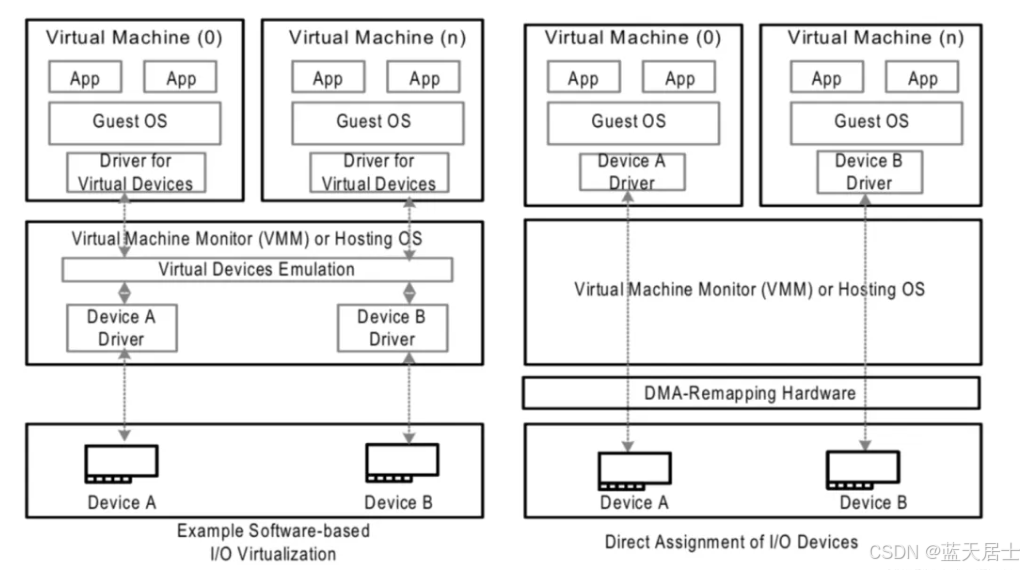

屏蔽物理地址，起到保护作用。典型应用包括两个：一是实现用户态驱动，由于IOMMU的映射功能，使HPA对用户空间不可见，在vfio部分还会举例；二是将设备透传给虚机，使HPA对虚机不可见，并将GPA映射为HPA。

IOMMU可以将连续的虚拟地址映射到不连续的多个物理内存片段，这部分功能与MMU类似，对于没有IOMMU的情况，设备访问的物理空间必须是连续的，IOMMU可有效地解决这个问题。

1.3 IOMMU工作原理

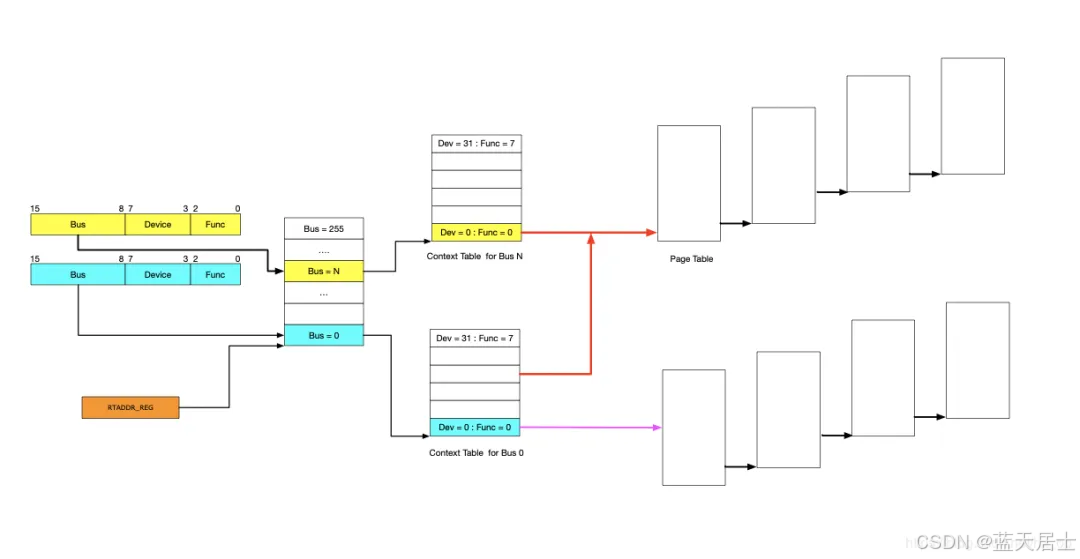

前面简单介绍了IOMMU的映射功能，下面讲述IOMMU到底如何实现映射的。为便于分析，这里先不考虑虚拟化的场景，阐述工作原理。以下图为例：

IOMMU的主要功能就是完成映射，类比MMU利用页表实现VA->PA的映射，IOMMU也需要用到页表，那么下一个问题就是如何找到页表。

在设备发起DMA请求时，会将自己的Source Identifier（包括Bus、Device、Func）包含在请求中，IOMMU根据这个标识，以RTADDR_REG指向空间为基地址，然后利用Bus、Device、Func在Context Table中找到对应的Context Entry，即页表首地址，然后利用页表即可将设备请求的虚拟地址翻译成物理地址。这里作以下说明：

上图中红线的部分，是两个Context Entry指向了同一个页表。这种情况在虚拟化场景中的典型用法就是这两个Context Entry对应的不同PCIe设备属于同一个虚机，那样IOMMU在将GPA->HPA过程中要遵循同一规则。

由图中可知，每个具有Source Identifier的设备都会具有一个Context Entry。如果不这样做，所有设备共用同一个页表，隶属于不同虚机的不同GPA就会翻译成相同HPA，则会产生问题。

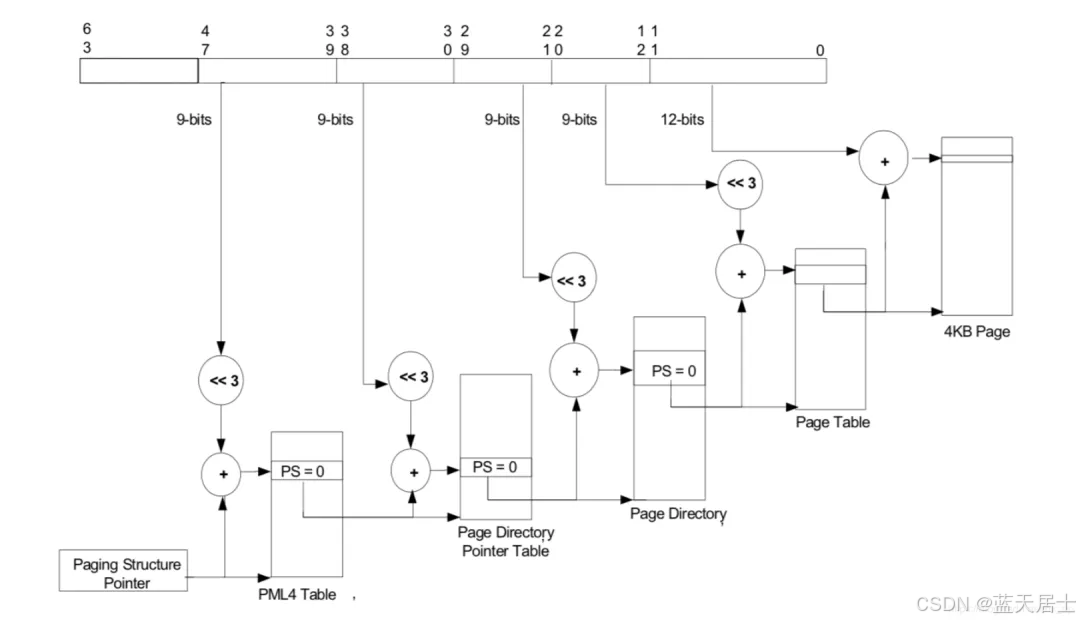

有了页表之后，就可以按照MMU那样进行地址映射工作了，这里也支持不同页大小的映射，包括4KB、2MB、1GB，不同页大小对应的级数也不同。下图以4KB页大小为例说明，映射过程和MMU类似，不再详细阐述。

1.4 Source Identifier

在讲述IOMMU的工作原理时，讲到了设备利用自己的Source Identifier（包括Bus、Device、Func）来找到页表项来完成地址映射，不过存在下面几个特殊情况需要考虑：

• 对于由PCIe switch扩展出的PCI桥及桥下设备，在发送DMA请求时，Source Identifier是PCIe switch的。这样的话，该PCI桥及桥下所有设备都会使用PCIe switch的Source Identifier去定位Context Entry，找到的页表也是同一个。如果将这个PCI桥下的不同设备分给不同虚机，由于会使用同一份页表，这样会产生问题，针对这种情况，当前PCI桥及桥下的所有设备必须分配给同一个虚机，这就是VFIO中组的概念，下面会再讲到。
• 对于SRIO-V，之前介绍过VF的Bus及devfn的计算方法，所以不同VF会有不同的Source Identifier，映射到不同虚机也是没有问题的。

 更多内容请看下回。
