VLAN基本配置(Cisco Packet Tracer )

VLAN基本配置

1.实验目的

(1)熟悉 VLAN的创建。
(2）把交换机接口划分到特定的VLAN。

(3）配置交换机的端口安全特性。
(4）配置管理VLAN。

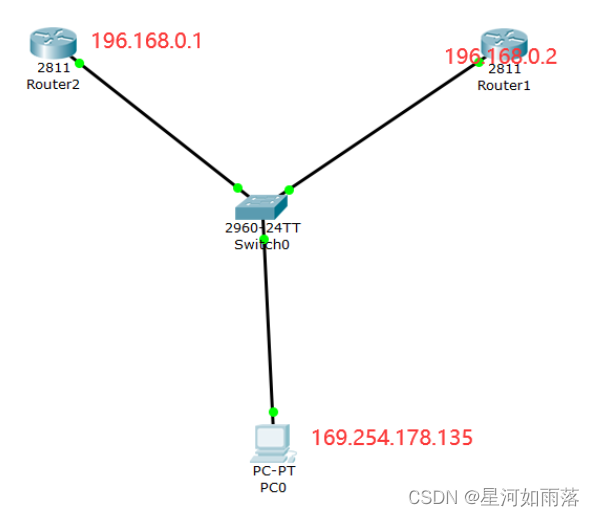

2.实验拓扑

连接线：使用直通线连接

​

3.实验步骤

(1)在划分VLAN前﹐配置路由器Rl和R2的e0/0接口,从R1 上 ping 192.168.12.2进行测试。默认时,交换机的全部接口都在VLANl上,从R1和R2应该能够通信。

(2)在S1上创建VLAN:

s1(config)#vlan 2
s1(config-vlan)# name VLAN2

s1(config- vlan)#exit
s1 (config)# vlan 3
s1(config-vlan)# name VLAN3

s1(config- vlan)#exit

(3）把端口划分在 VLAN中:
s1(config)#interface f0/1
s1(config-if)# switch mode access

s1(config-if)# switch access vlan 2
