得利捷datalogic扫码枪调试说明

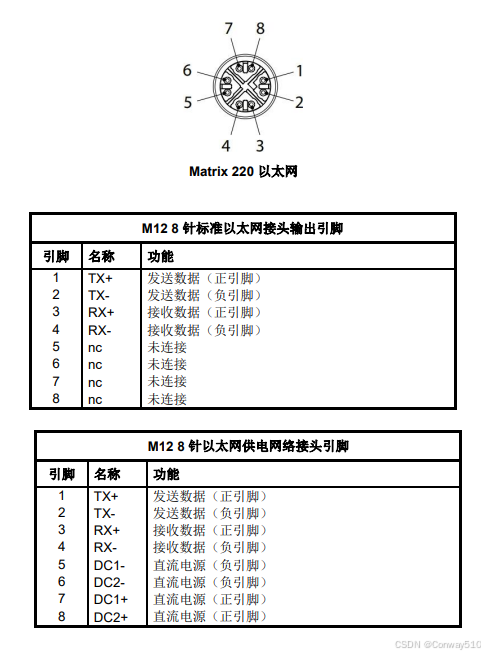

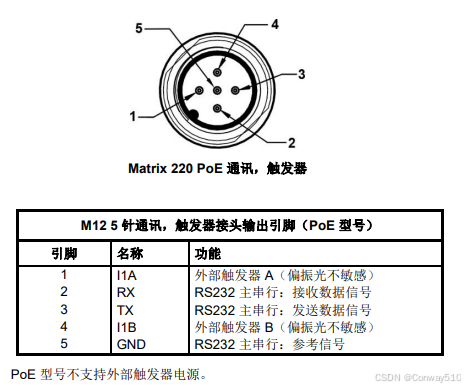

一.扫码枪接线说明(分为两种型号）

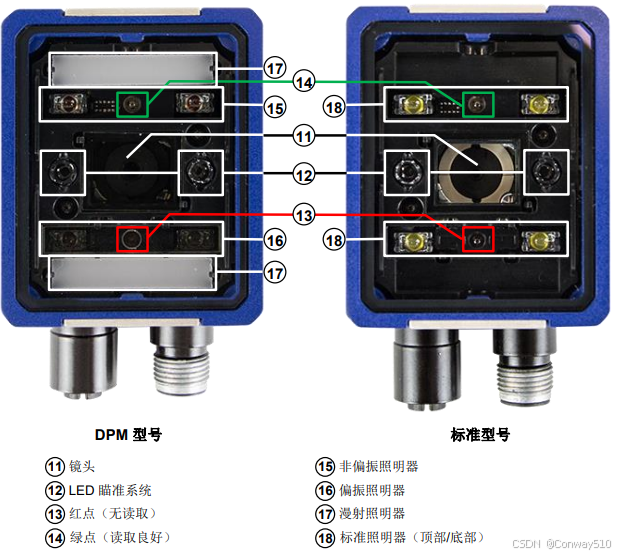

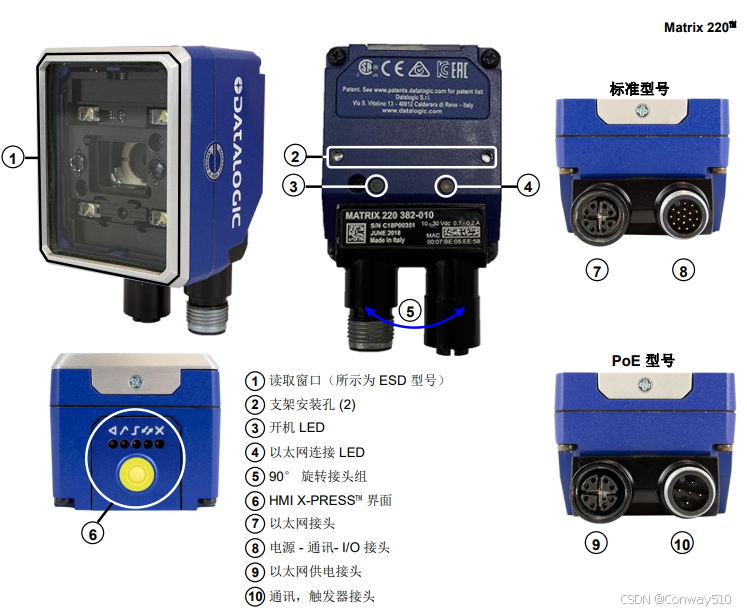

二.读码器部件说明

HMI X-PRESS™ 界面说明（指示灯界面）

从右至左5个 LED 指示灯的颜色和含义： 1. 就绪（绿色） 表示装置已准备好运行。 2.良好（绿色） 确认读取成功。 3. 触发器（黄色） 表示处于读取阶段状态。 4.COM（黄色） 表示主串行端口正在通讯。 5.状态（红色） 表示无读取结果。 6.黄色X-PRESS™ 键盘按钮（可通过 DL.CODE™ 配置相关功能，一般默认禁用防止人员误操作）在读取器启动阶段（重置或重启阶段），所LED都将闪烁一秒。

三. 连接读码器

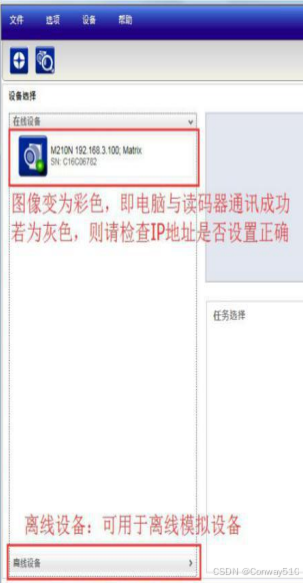

1.读码器IP 地址:192.168.3.xx 2.将读码器连上调试电脑的网口，修改电脑的 IP 地址，子关掩码：255.255.255.0 3.打开网络和共享中心 4.选择本地连接 5.更改IPV4网络地址 6.设备通电自检完成后，打开得利捷调试软件→选择<查找设备>

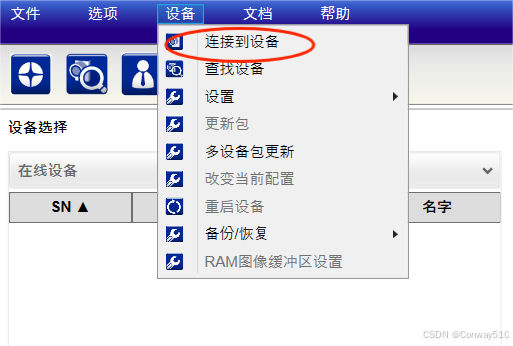

6.1设备通电自检完成后， 打开得利捷调试软件, 选择<查找设备>, 如果未查找到设备， 单击设备,找到<连接到设备>进行手动连接
6.2输入对应的扫
