通过arcmap制作的第一张流域图

arcgis版本:10.8        Windows系统

本次制作的是双峰县的流域图

1:导入数据并合并

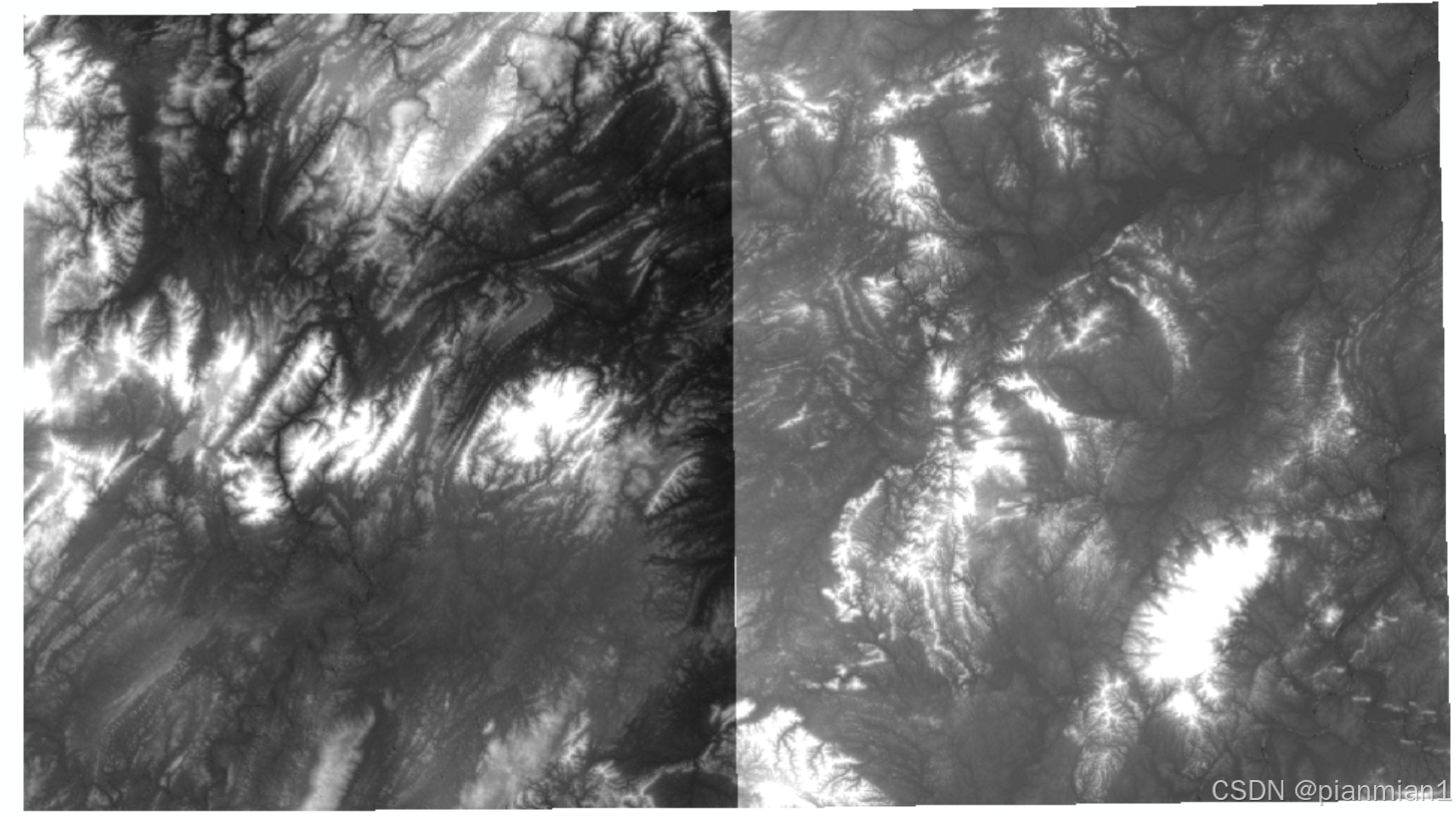

首先导入准备好的数据,可见两张图片并非一体

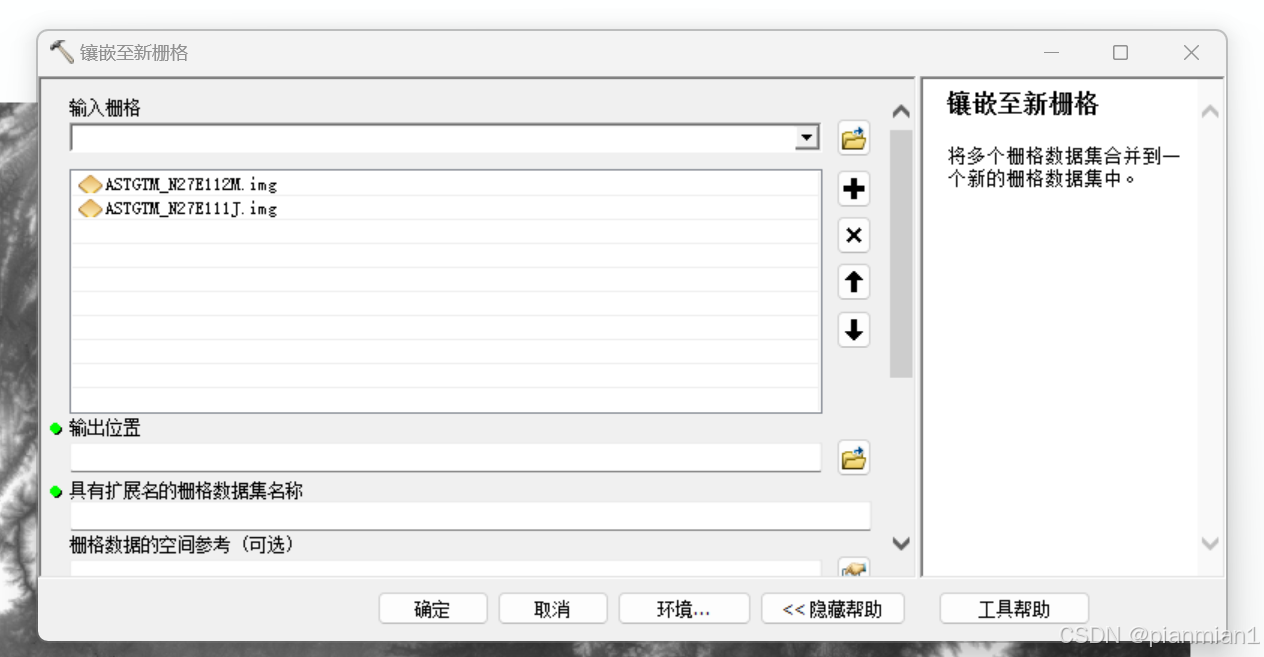

我们使用镶嵌工具-->镶嵌至新栅格   将两个数据合并

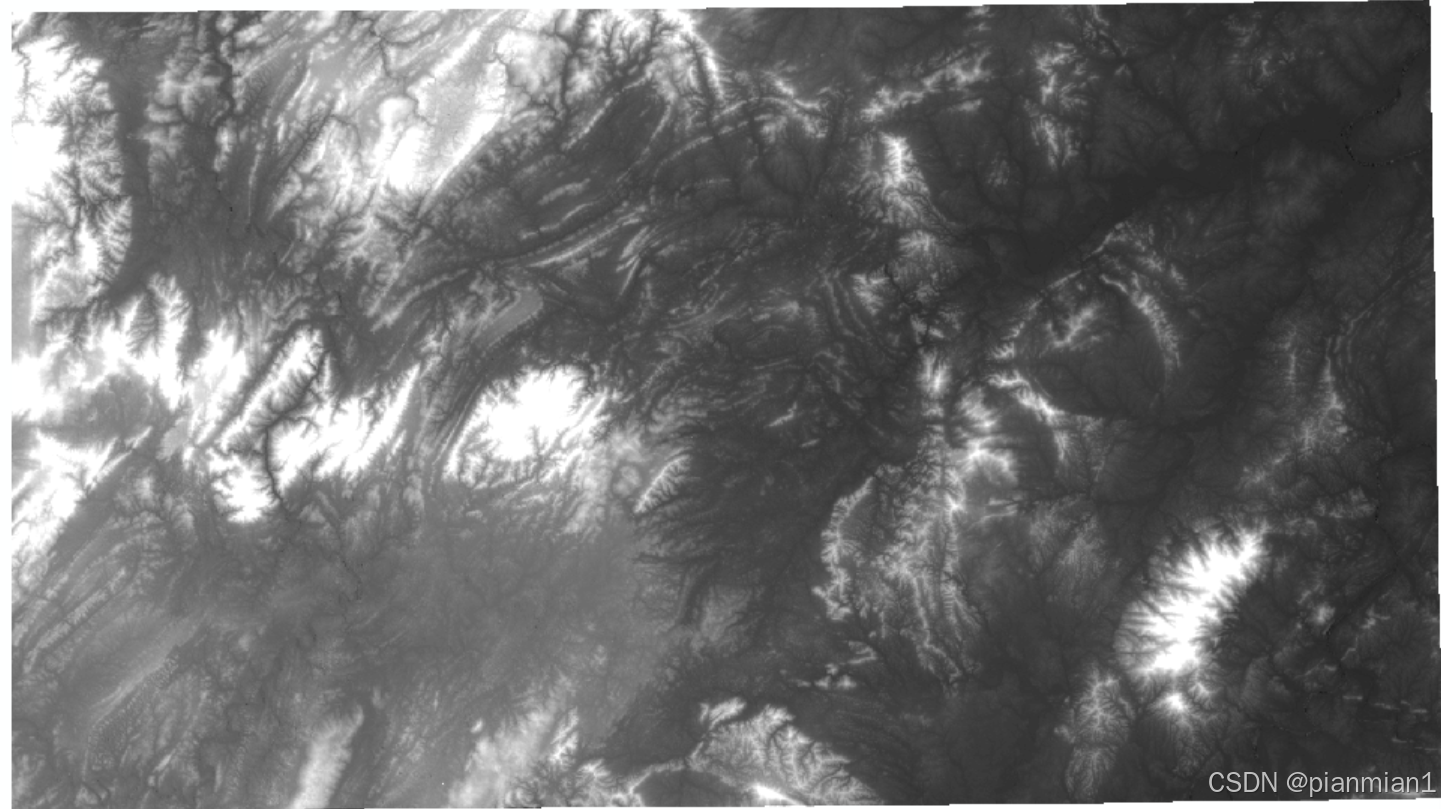

合并后如图

2:地图制作

需要知道,识别河流依次需要填洼,流向,流量,栅格计算器,河流链接,河网分级.

首先进行填洼

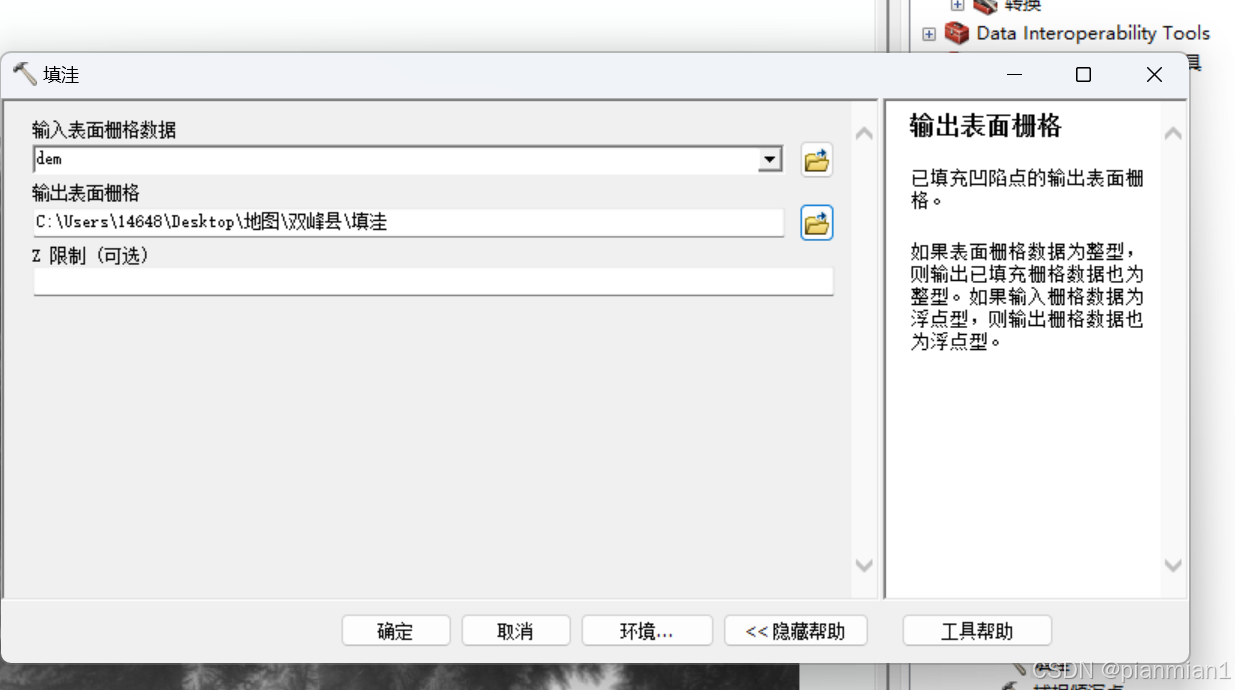

使用填洼工具并将栅格数据输入

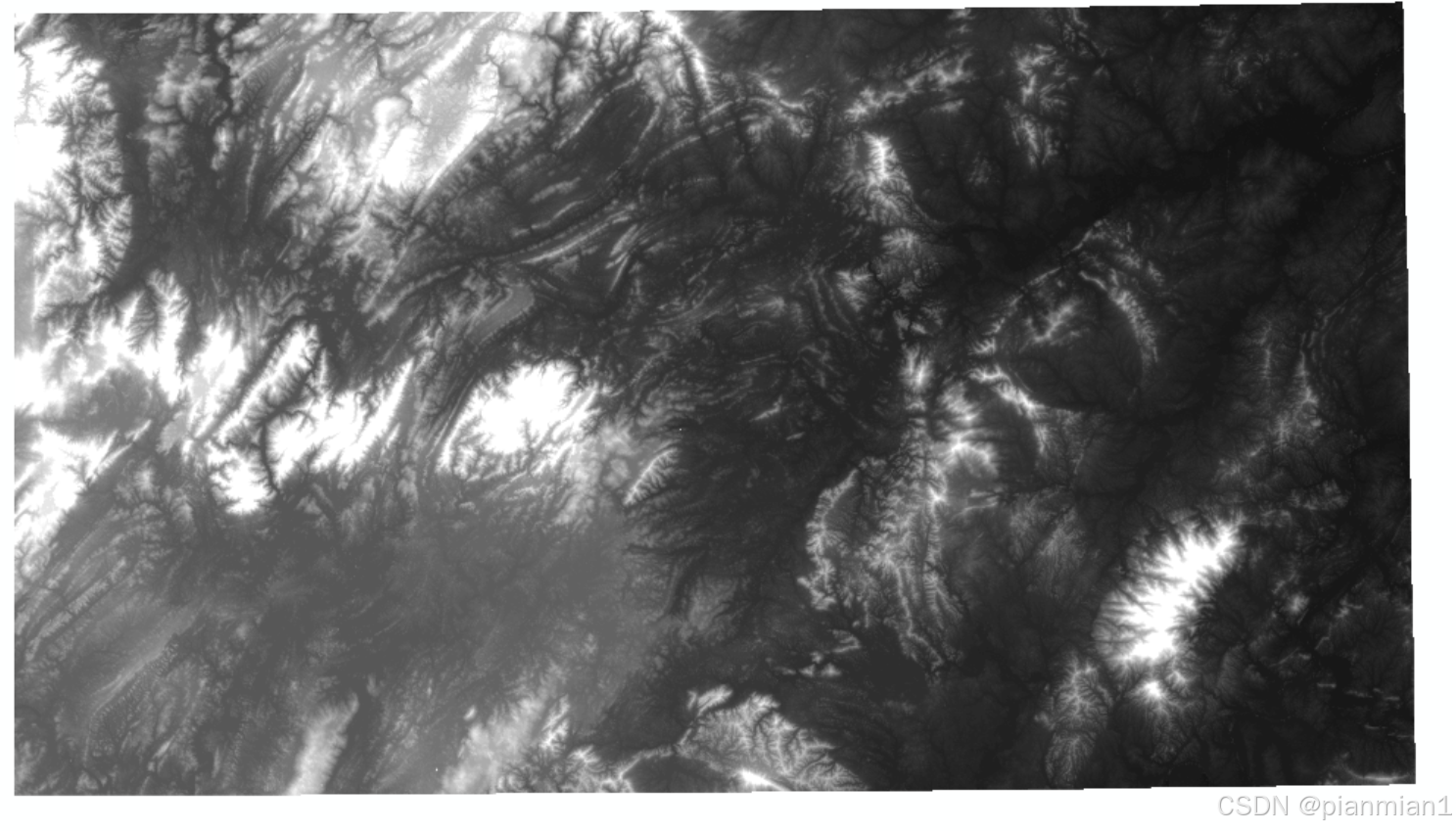

填洼后如图,随后进行流向的获得.使用流向工具

输入表面栅格数据,等待后如图

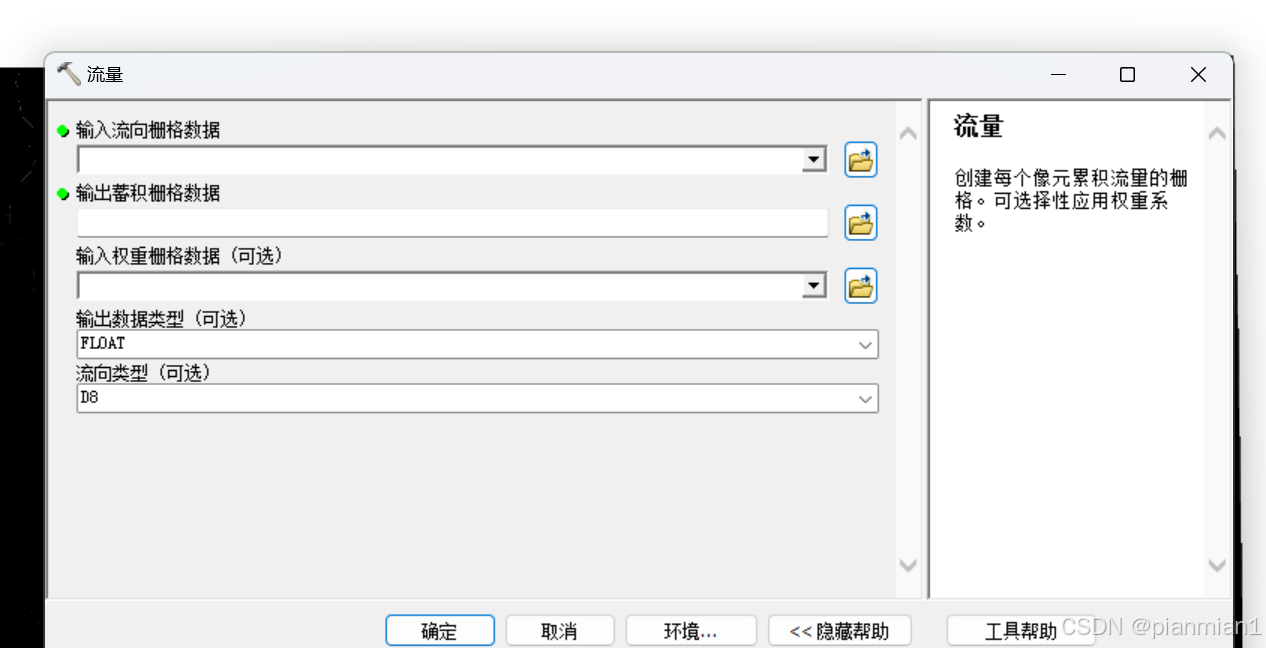

进行流量获取

输入流向数据,输出后如图

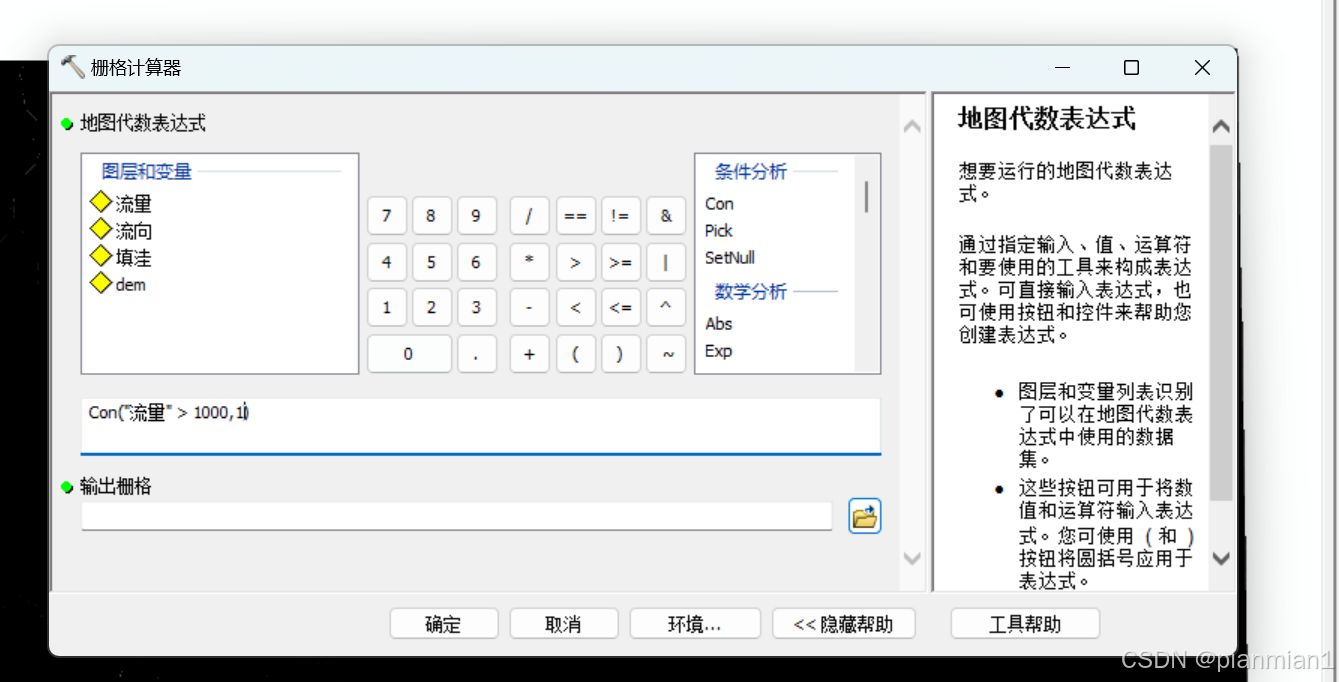

随后是进行对河流的筛选使用con函数,筛选流量大于100的河流

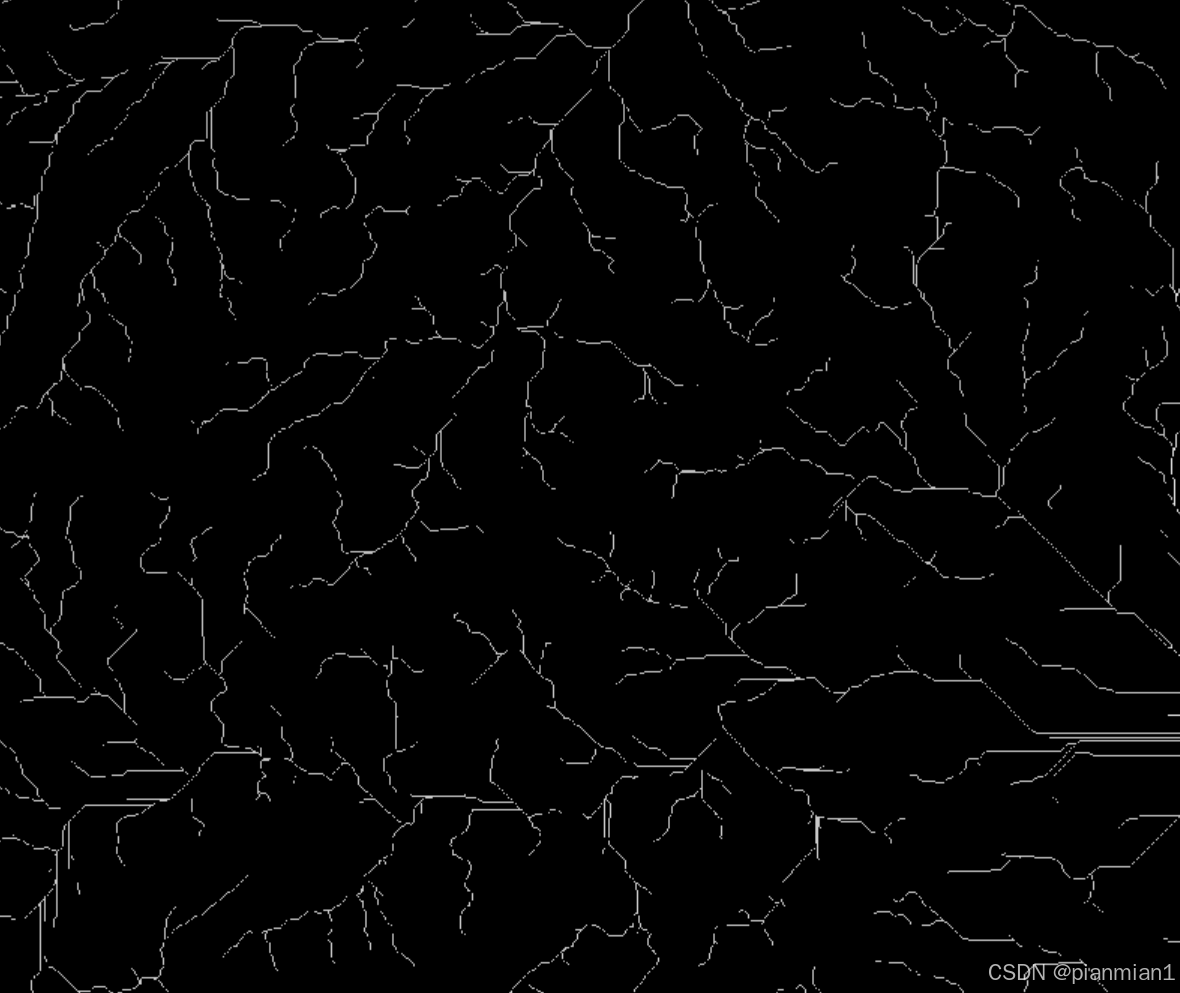

输出后如图

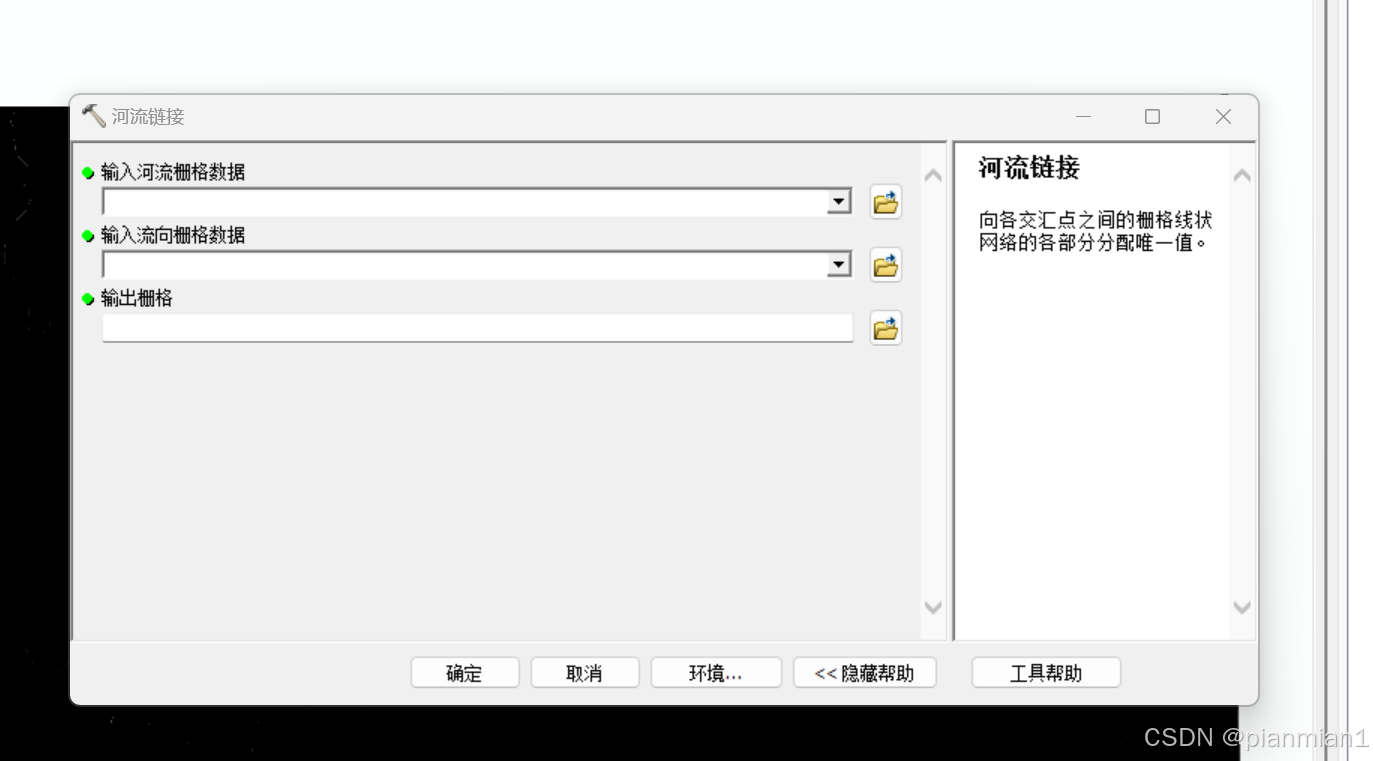

进行河流链接

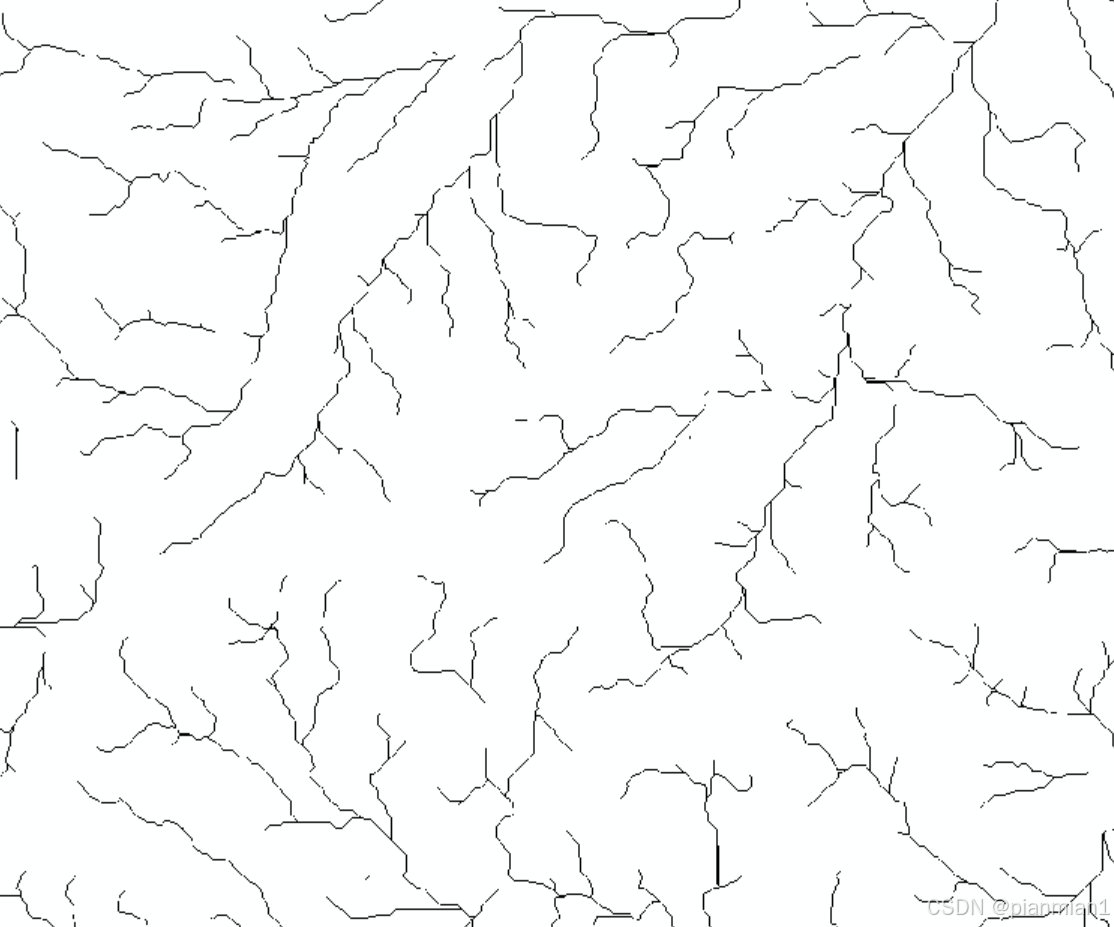

输出如图

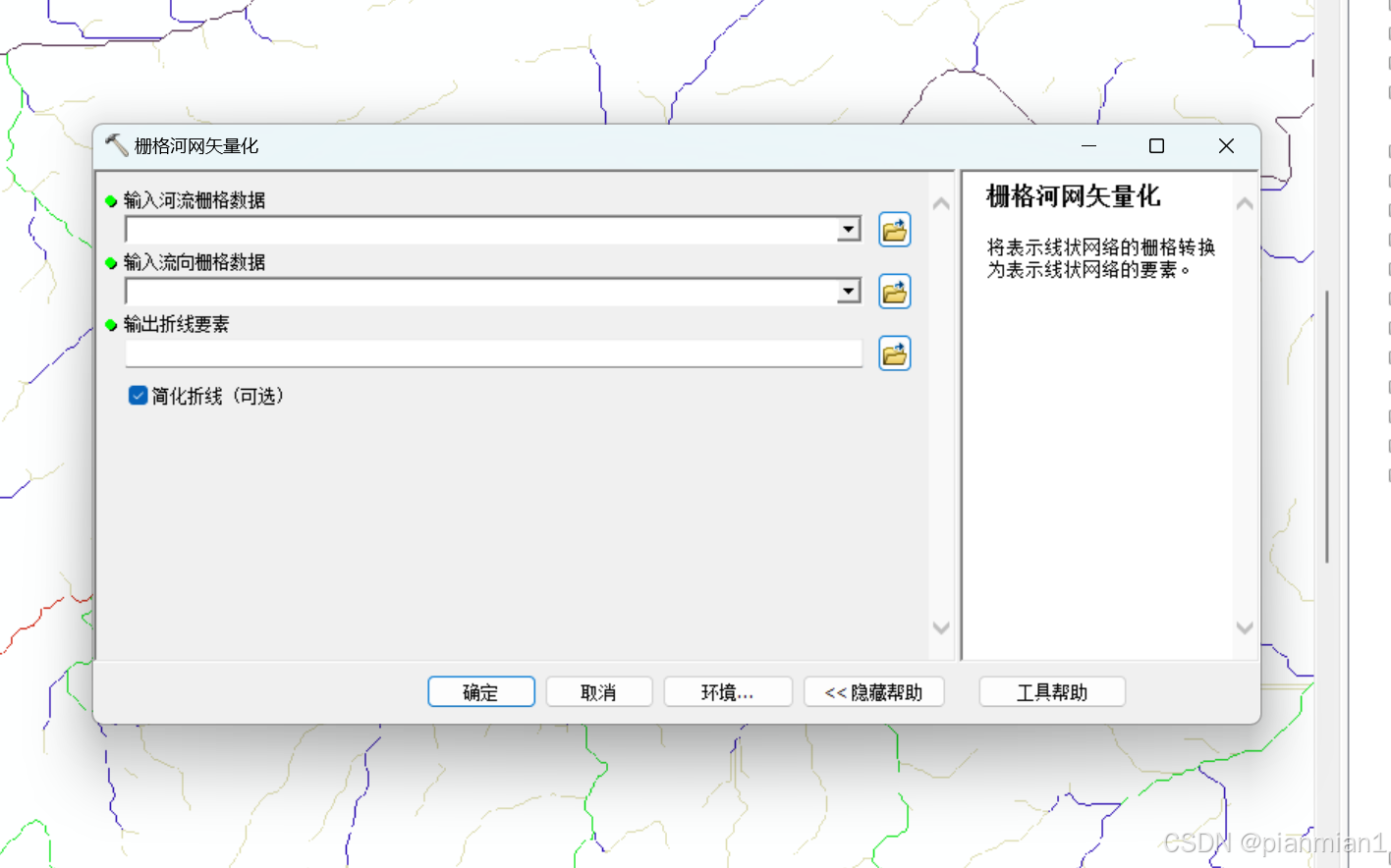

惊醒栅格河网矢量化,进行河流分级

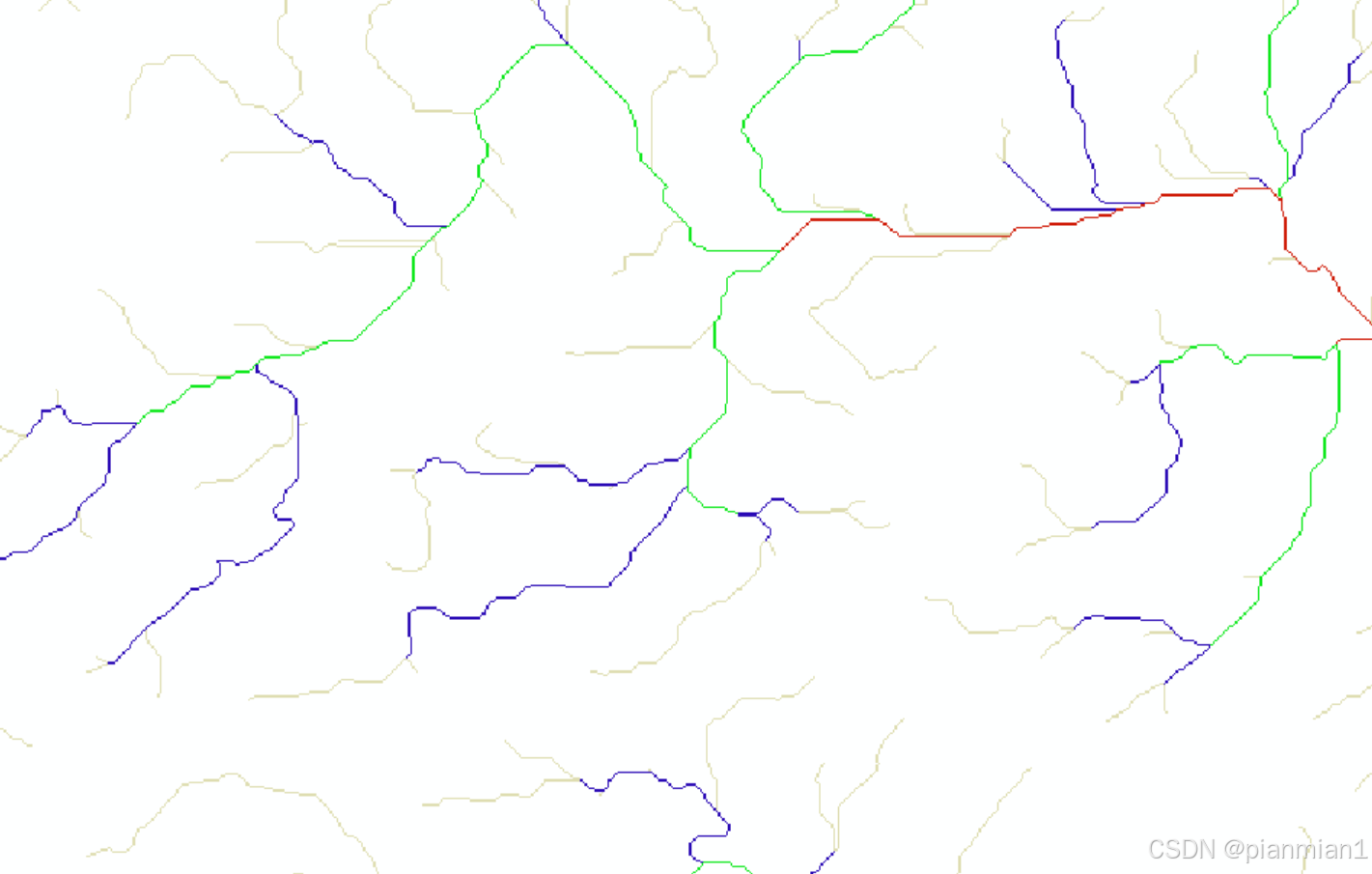

分级后如图

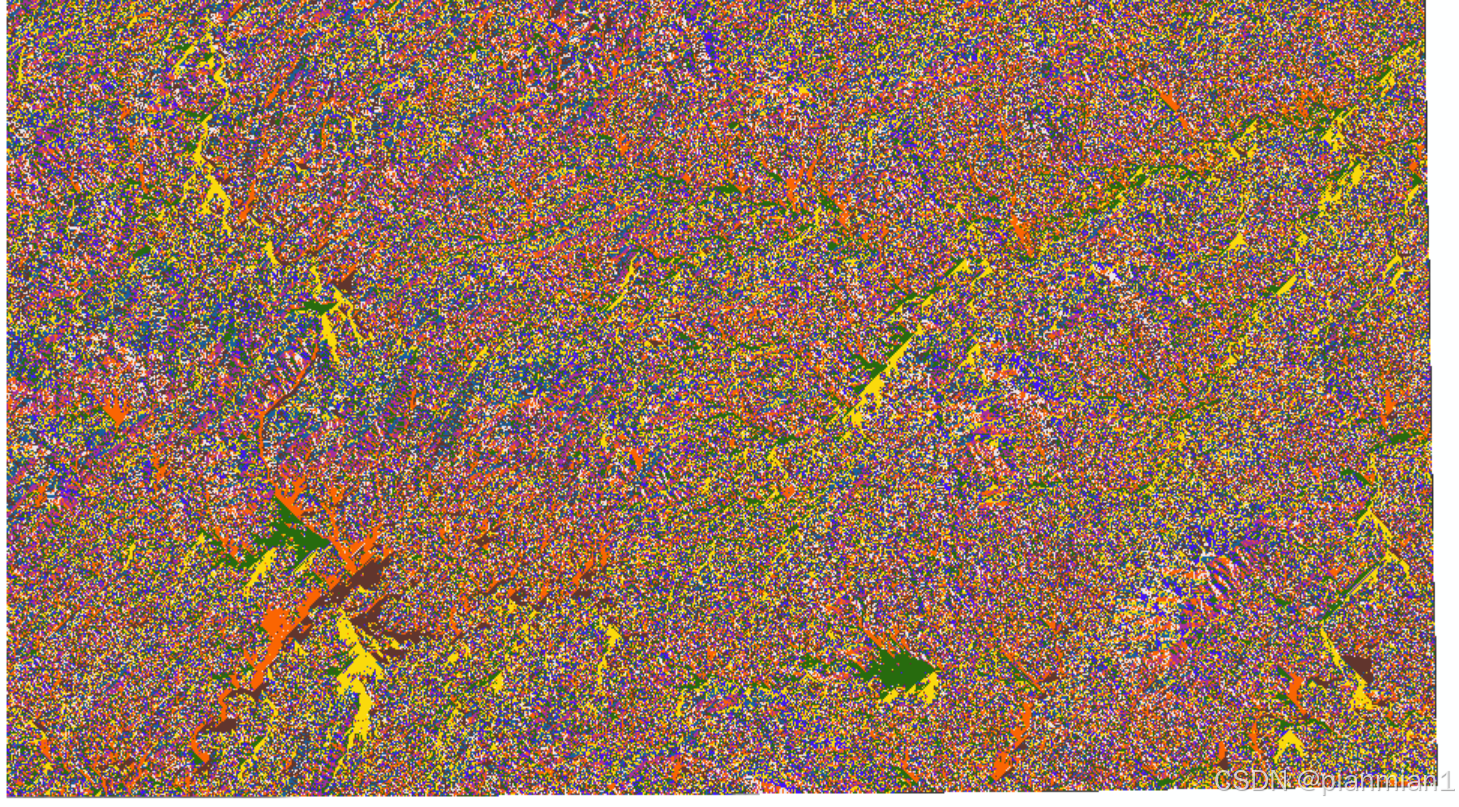

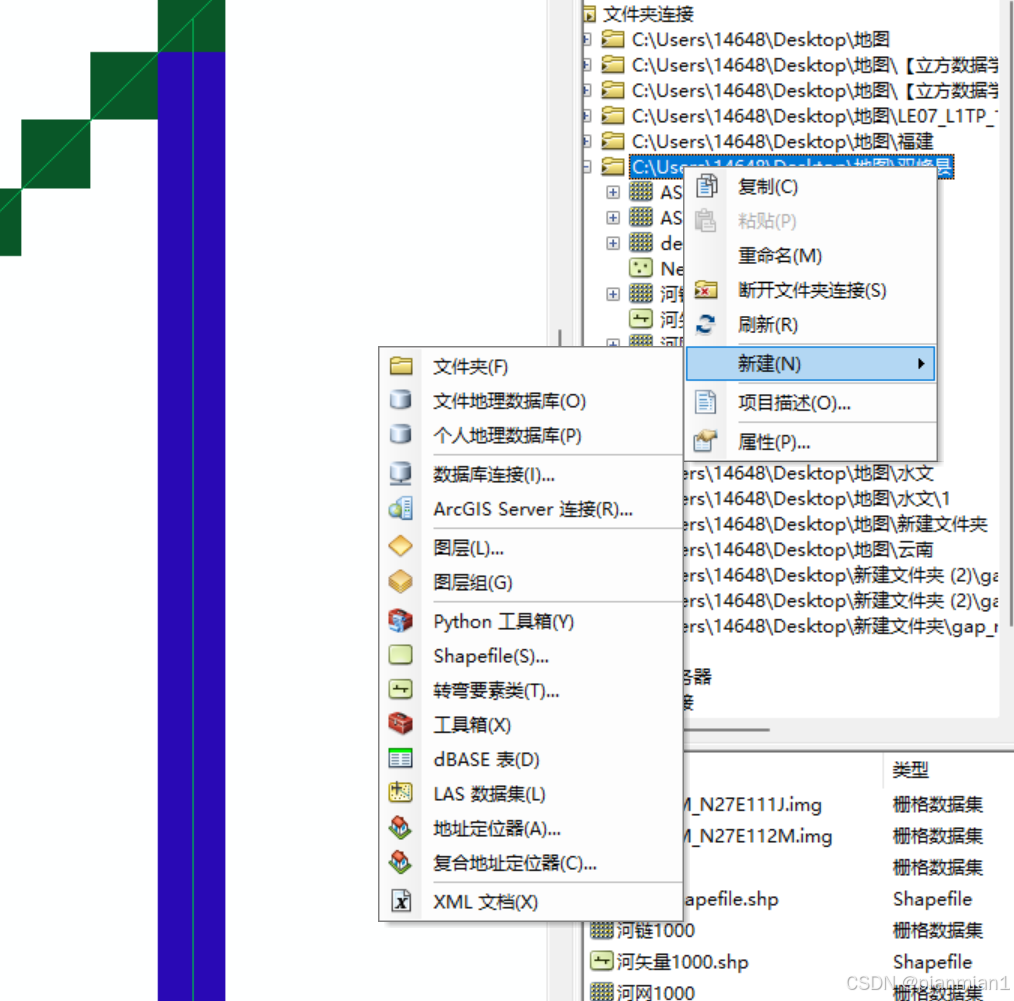

打开右侧目录,新建shape file

通过卫星图确定河流入口,在入口处画一个点,注意不要与其他河流相交

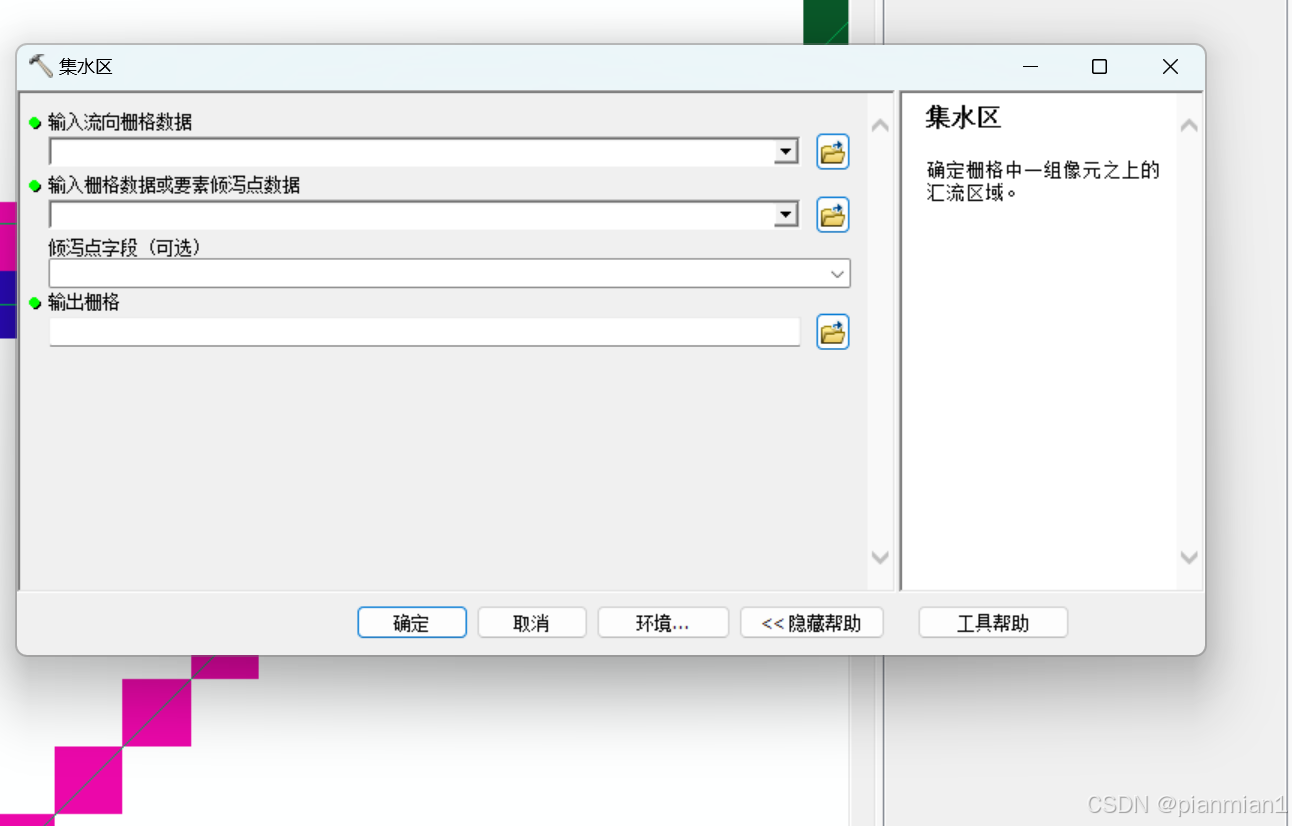

设置集水区

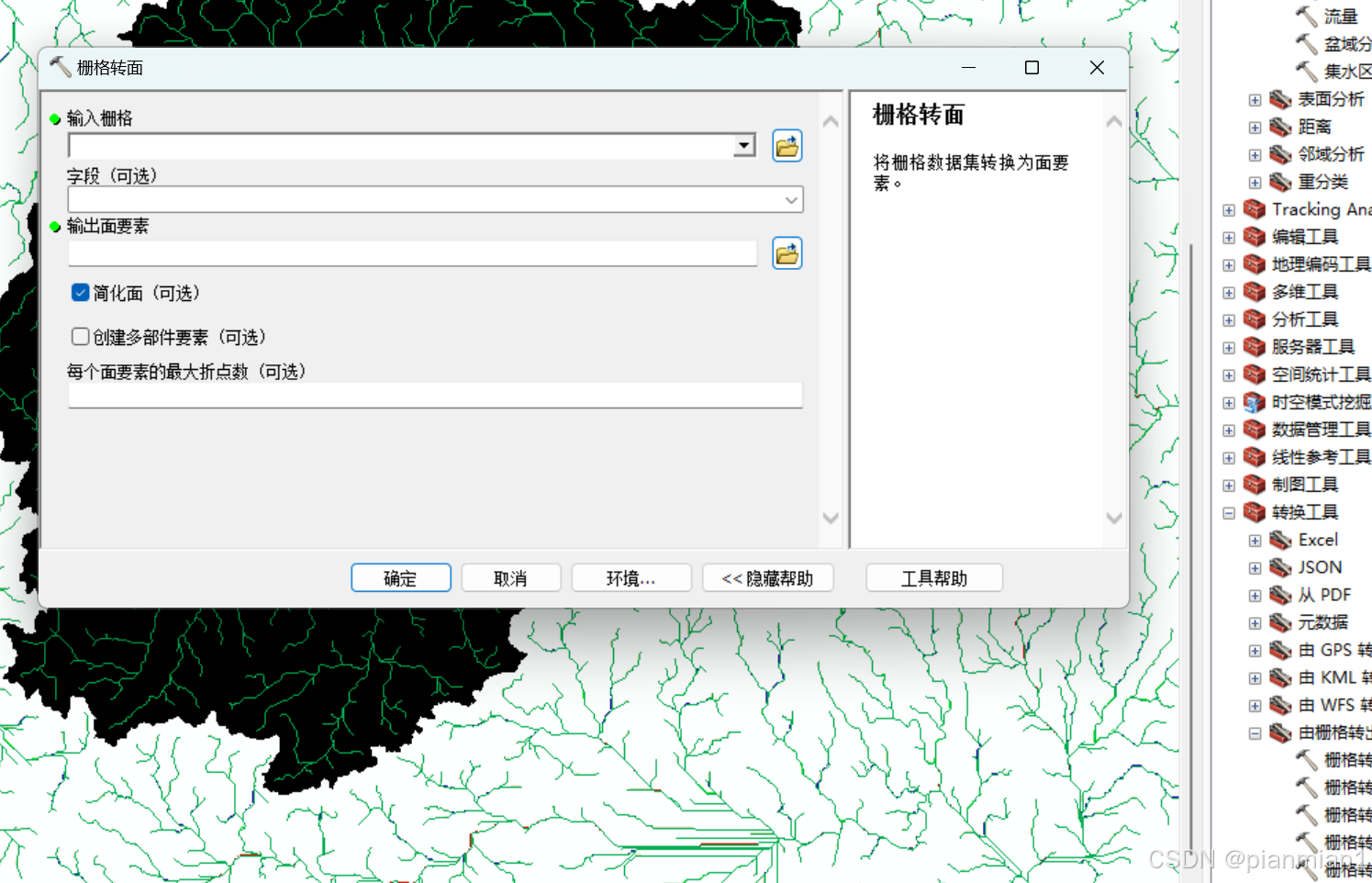

将栅格数据转面

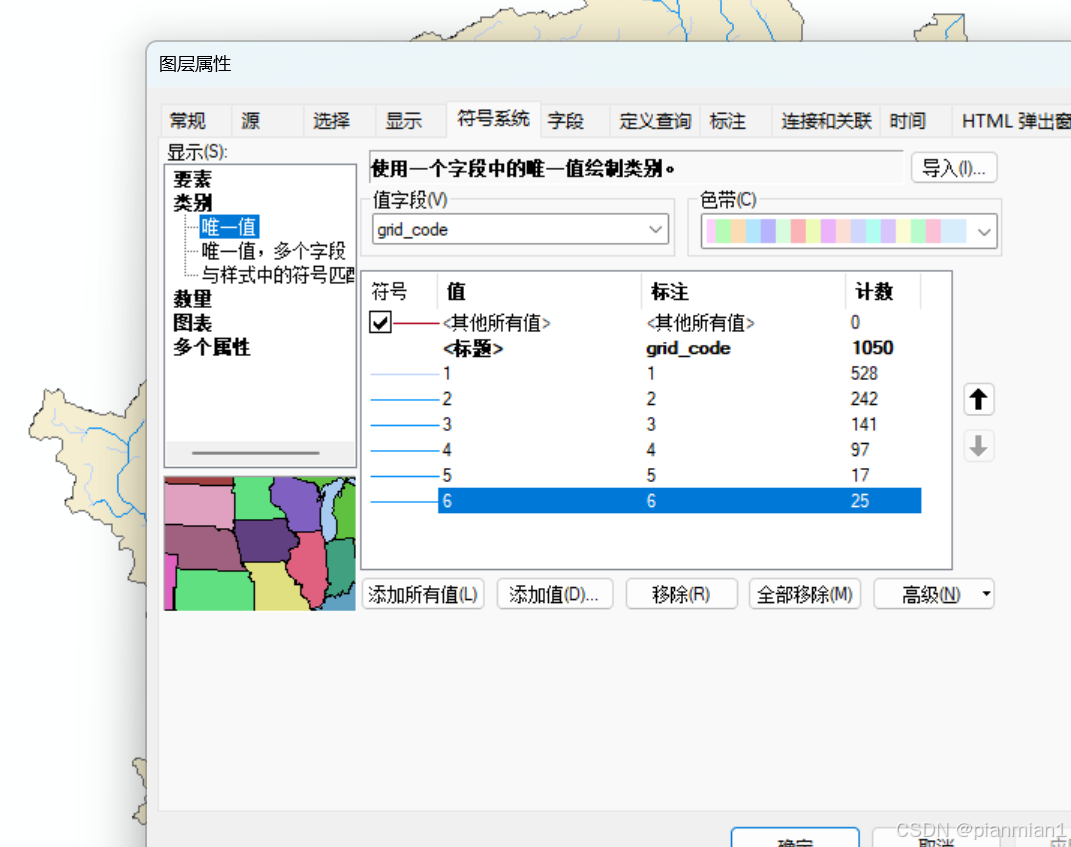

根据主干改变河流粗细

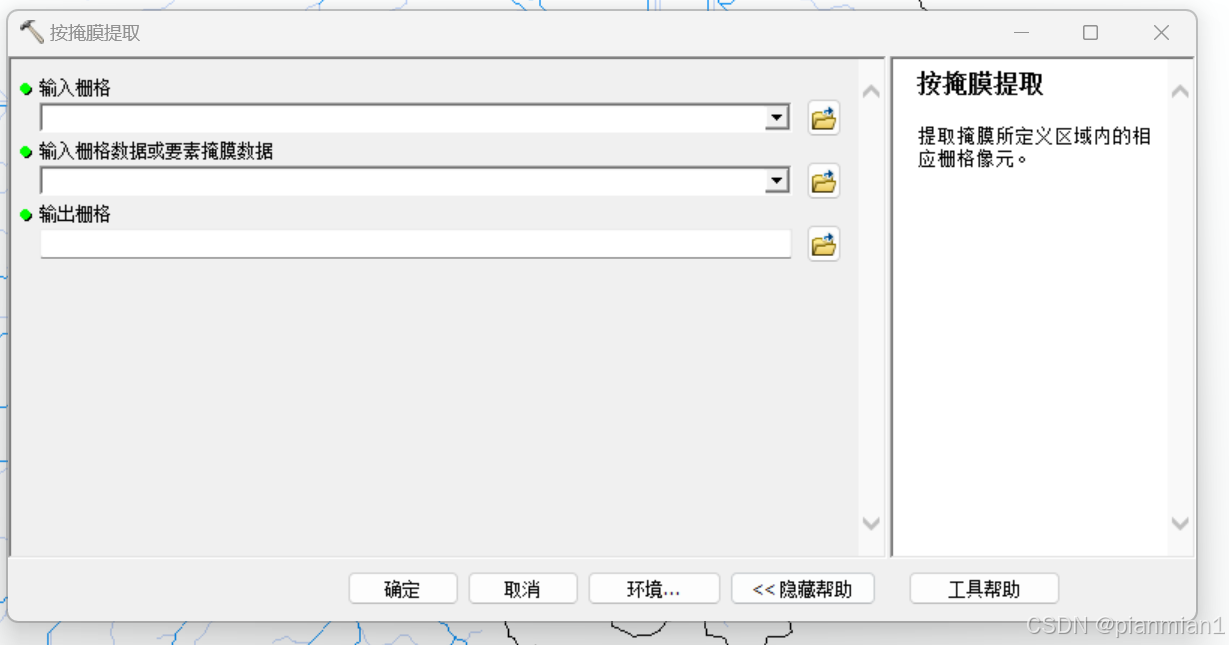

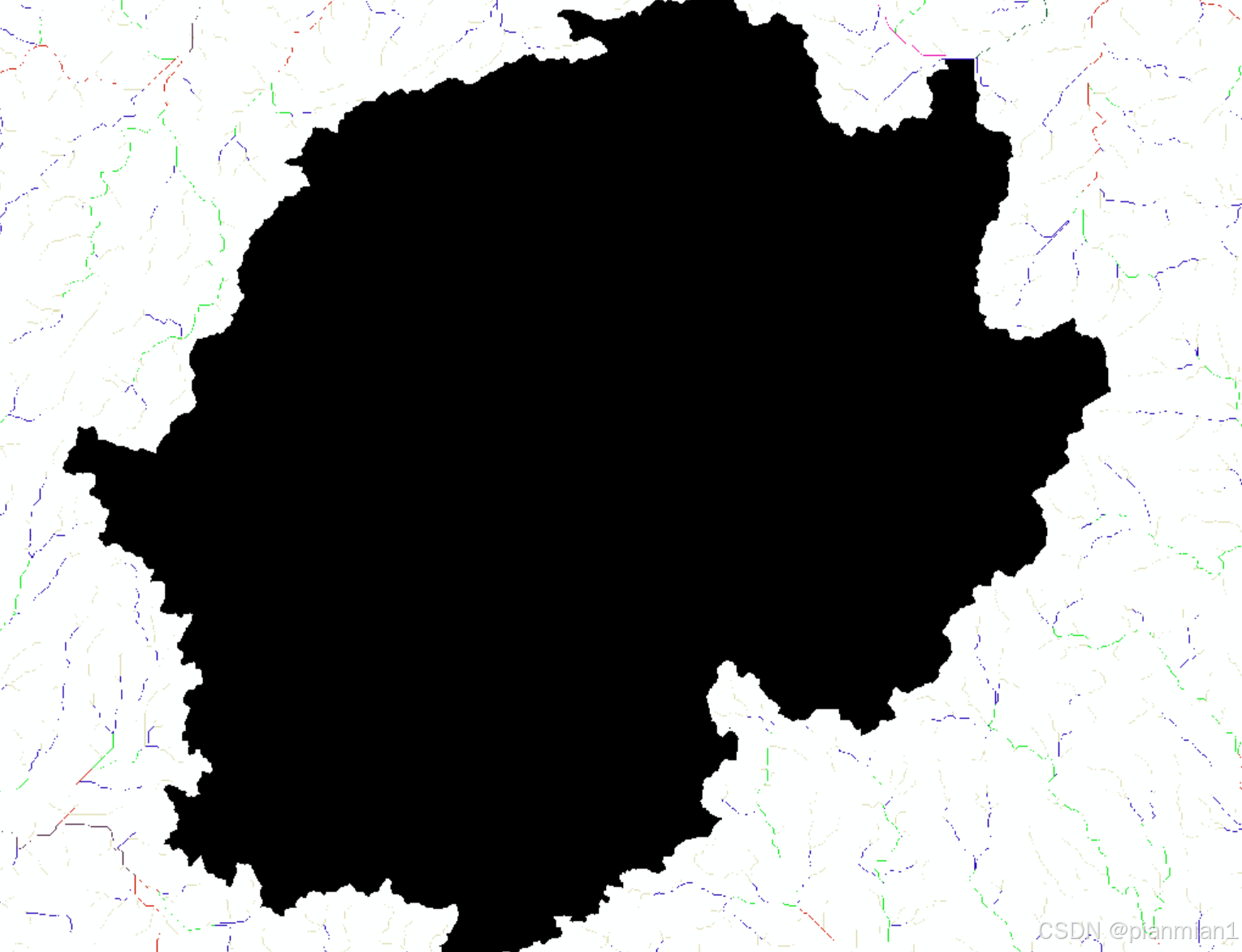

最后通过掩膜提取

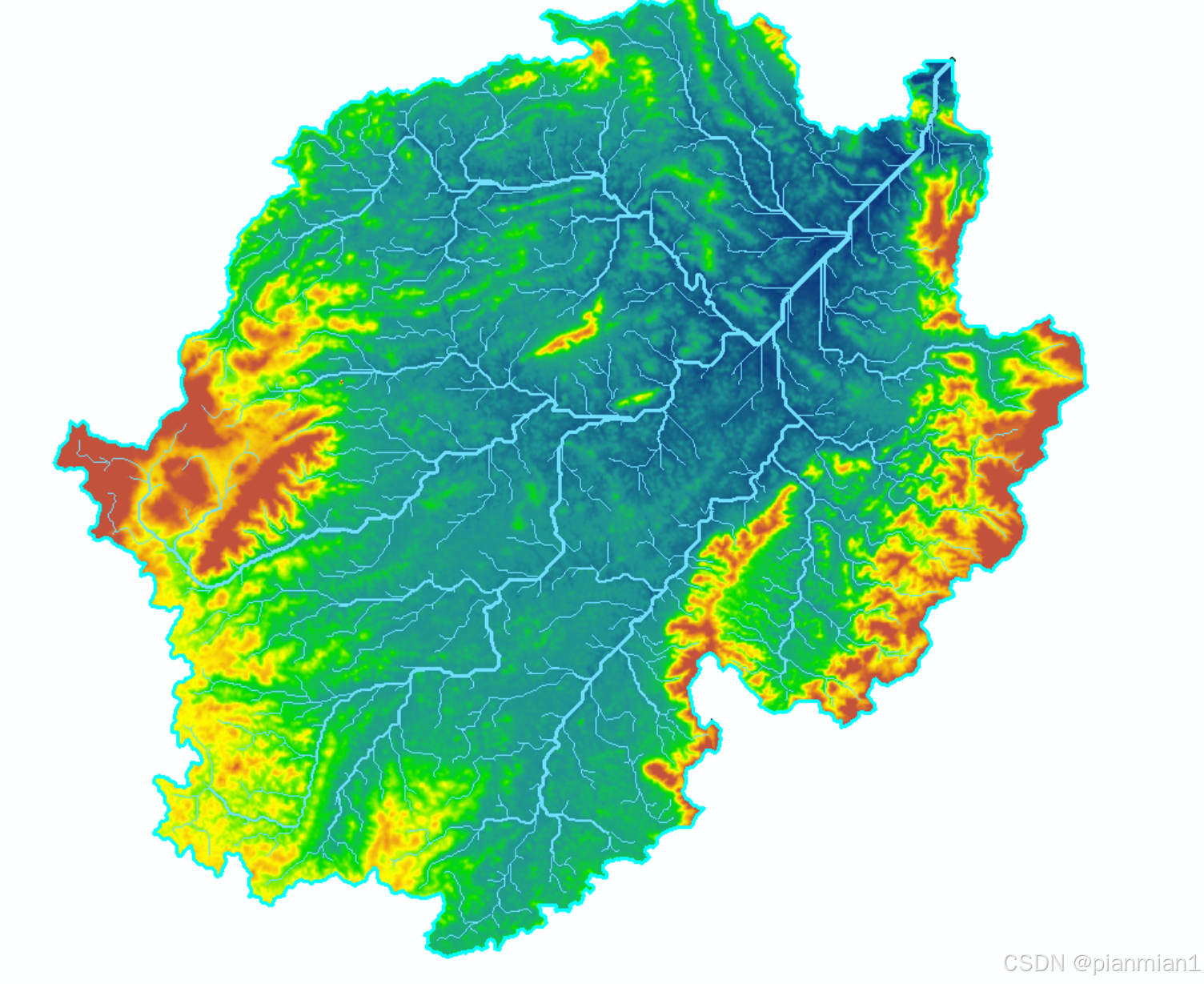

更改颜色

教程参考b站up:爱画地图的boney

数据来源:地理空间数据云
