Origin_将两组不同维度数组的数据绘于同一个图中

说明

在文章中提取图片中的数据时，想重现论文数据图和结果的时候，需要在origin中进行重绘。但往往所提取的曲线的数据的维度不同，那么针对复现不同维度数组的数据在同一张图中的操作方法是怎样的呢？下面就将演示用origin将不同维度数组的数据绘制在同一张图中的做法。

准备工具

1. origin pro
2. 原始数据

操作过程

1.新建空白Book，导入所有的数据，原始数据如下图所示。

2.双击C(Y)，在options-plot designation栏中修改Y为X

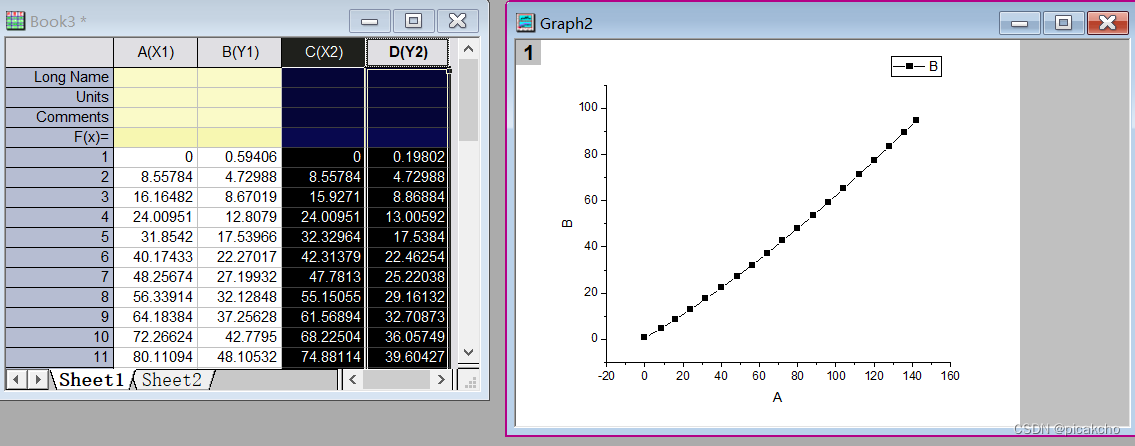

3.选中A(X1)和B(Y1)，勾选点线图，画出曲线

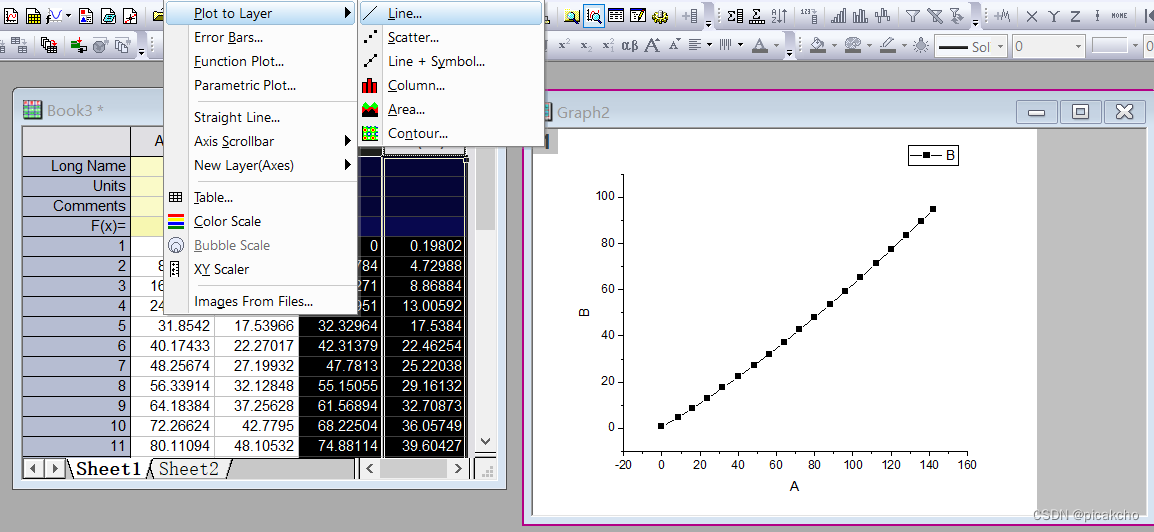

4.工具栏点击insert-plot to Layer-Line+Symbol

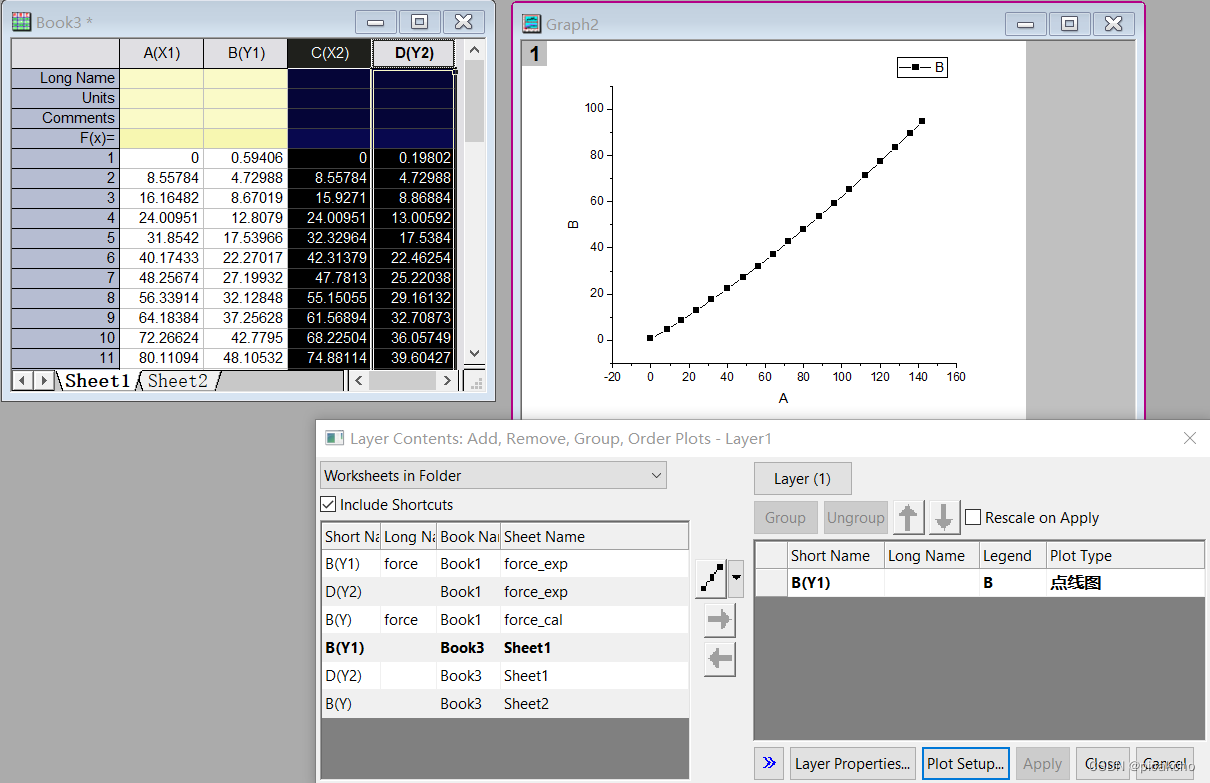

5.在左边栏中选择D(Y2)，点击向右的小箭头，待D(Y2)在右框中显示，plot type为点线图，再点击apply，这样在一幅图中就可以画出不同维度的曲线了。
