确定物理地址的方法

确定物理地址的方法

物理地址

• CPU访问内存单元时要给出内存单元的地址

• 所有内存单元构成的存储空间是一个一维的线性空间

• 每一个内存单元在这个空间都有唯一的地址，这个唯一的地址称为物理地址

• 事实

  • 8086有20位地址总线，可传送20位地址，寻址能力
    为1M。
  • 8086是16位结构的CPU
    • 运算器一次最多可以处理16位的数据，寄存器
      的最大宽度为16位。
    • 在8086内部处理的、传输、暂存的她址也是l多位，寻址能力也只有64KB !

• 问题:8086如何处理在寻址空间上的这个矛盾?!

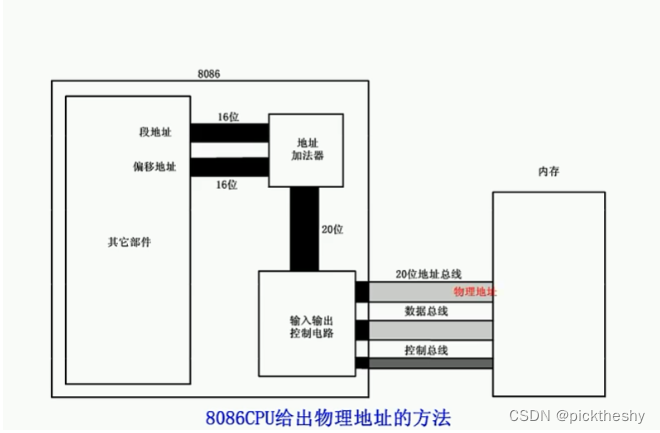

8086CPU给出物理地址的方法

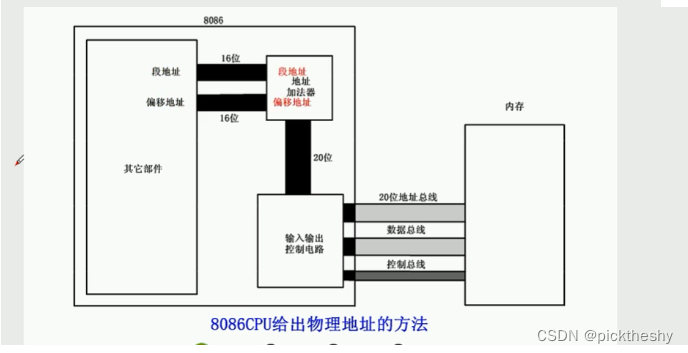

• 8086CPU的解决方法
  • 用两个16位地址（段地址，偏移地址）合成一个20位的物理地址

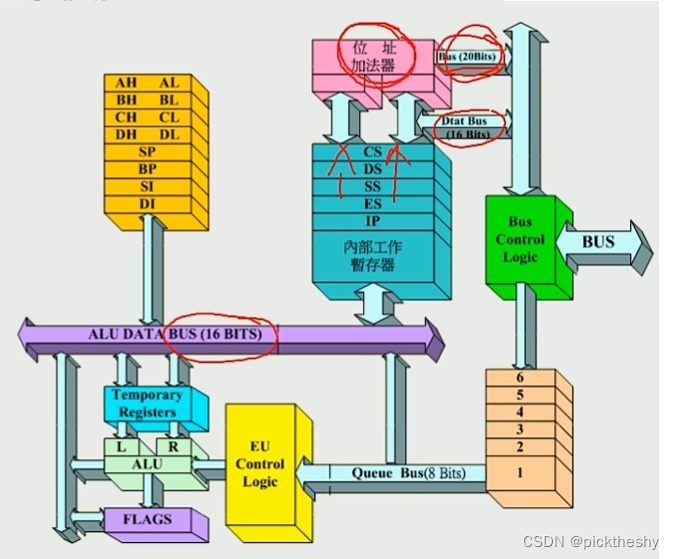

• 地址加法器合成物理地址的方法

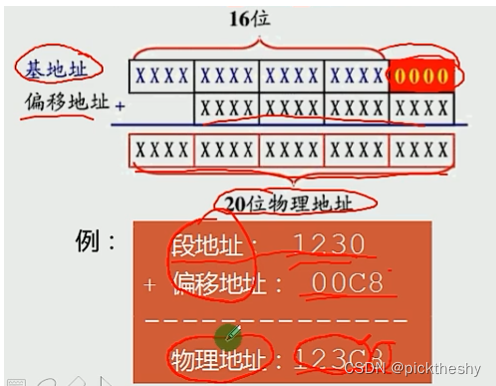

  • 物理地址=段地址*16+偏移地址

“段地址×16+偏移地址=物理地址”的本质含义

• 要解决的问题
  用两个16位的地址(段地址、偏移地址) ，相加得到一个20位的物理地址
• 本质含义
  (段地址、偏移地址) ，相加得到一个20位的物理地址
• 本质含义
  CPU在访问内存时，用一个基础地址(段地址×16)和一个相对于基础地址的偏移地址相加，给出内存单元的物理地址。
