网络设备监控之思科Cisco设备监控及SNMP配置

目录

1. 全局模式

2. 配置SNMP V2

3. 配置SNMP V3

4. 配置SNMP Trap

5. 保存配置

6. 查看配置结果

7. Cisco设备监控

---

1. 全局模式

SNMP 的配置工作在网络设备的全局配置模式下完成，在进行SNMP 配置前，请先进入全局配置模式。

enable   ##进入特权模式
conf t    ##进入全局模式

2. 配置SNMP V2

SNMP v2C采用团体名（Community Name）认证，非设备认可团体名的SNMP报文将被丢弃。

1、启用SNMP服务

snmp-server enable
##默认情况下，SNMP 服务器已启用。

2、指定 SNMP 通知的接收者

命令格式：
snmp-server host interface {hostname | ip_address}  [community community-string] version 2c [udp-port port]

示例：
snmp-server host 192.168.1.10 public

community-string    snmp团体名

3、设置团体名

命令格式：
snmp-server community community-string [view] [ro|rw] [access-list-number]

示例：
snmp-server community public ro 10

view  （可选）指定可访问的视图

ro|rw   （可选）ro-只读，rw-读写

access-list-number    （可选）输入标准IP访问列表编号，范围为1至99和1300至1999。

4、设置 SNMP 请求的侦听端口
可选步骤。

命令格式：
snmp-server listen-port lport

示例：
snmp-server lport 192

lport 参数是接受传入请求的端口。默认侦听端口为 161

3. 配置SNMP V3

SNMP v3采用用户名和密码认证方式。

1、创建视图

snmp-server view moniterview iso included
##创建一个视图名为monitorview的视图，OID包含iso节点下的所有内容， iso是根下面最大的子节点。（可选。系统存在一个默认的视图，可以使用系统默认视图，也可以自行创建视图使用。）

2、创建组

命令格式：
snmp-server group group-name v3 [auth | noauth | priv]

示例:
snmp-server group monitorv3 v3 auth write moniterview
##创建一个名称为monitorv3的组，启用认证模式，可访问monitorview视图。

3、创建用户

命令格式：
snmp-server user username group_name v3  auth {md5 | sha} auth_password priv {3des | aes{128 | 192| 256} | des} priv_password

示例:
snmp-server user monitor monitorv3 v3 auth sha shapass priv 3des 3despass
##创建一个名称为monitor的用户，属于monitorv3组，认证模式：sha，认证密码：shapass，加密模式：3des，加密密码：3despass。

4、指定 SNMP 通知的接收者

命令格式：
snmp-server host interface {hostname | ip_address}  [community community-string]  version 3 username  [udp-port port]

示例:
snmp-server host 192.168.1.10 version 3 (priv) monitor

5、设置 SNMP 请求的侦听端口

可选步骤。

命令格式：
snmp-server listen-port lport

示例:
snmp-server lport 192

lport 参数是接受传入请求的端口。默认侦听端口为 161

4. 配置SNMP Trap

snmp-server enable traps
##开启 Trap 消息

SNMP V2命令格式：
snmp-server host host-addr traps version 2c community-string [udp-port port] [notification-type]
示例:
snmp-server host 192.168.1.10 traps version 2c public
##不指定陷阱类型

SNMP V3命令格式：
snmp-server host host-addr traps version 3 [auth | noauth | priv] community-string [udp-port port] [notification-type]
示例:
snmp-server host 192.168.1.10 traps version 3 priv public
##不指定陷阱类型

snmp-server enable traps config
##启用config陷阱
snmp-server enable traps bgp
##启用bgp陷阱
snmp-server host 192.168.1.10 public config bgp tty
##指定陷阱类型：发送配置、边界网关协议 (BGP) 和 tty 陷阱

SNMP V3关键字选择以下一种：

noauth （默认）noAuthNoPriv安全级别。

auth （可选）启用消息摘要5(MD5)和安全散列算法(SHA)数据包身份验证

priv （可选）启用数据加密标准(DES)数据包加密（也称为“隐私”）。

notification-type  (可选）要发送给主机的通知的类型。如不指定类型，将发送所有通知。通知类型可以是以下一个或多个关键字：

    aaa-server — 发送AAA通知。

    bgp — 发送边界网关协议(BGP)状态更改通知。

    bstun — 发送块串行隧道(BSTUN)通知。

    calltracker — 发送CallTracker通知。

    config — 发送配置通知。

    dlsw — 发送数据链路交换(DLSw)通知。

    ds0-busyout — 发送ds0-busyout通知。

    ds1-loopback — 发送ds1-loopback通知。

    dspu — 发送下行物理设备(DSPU)通知。

    dsp — 发送数字信号处理(DSP)通知。

    entity — 发送实体管理信息库(MIB)修改通知。

    envmon — 超过环境阈值时发送思科企业特定环境监控器通知。

    frame-relay — 发送帧中继通知。

    hsrp — 发送热备份路由器协议(HSRP)通知。

    isdn — 发送集成服务数字网络(ISDN)通知。

    msdp — 发送组播源发现协议(MSDP)通知。

    llc2 — 发送逻辑链路控制，类型2(LLC2)通知。

    repeater — 发送标准中继器（集线器）通知。

    rsrb — 发送远程源路由桥接(RSRB)通知。

    rsvp — 发送资源预留协议(RSVP)通知。

    rtr — 发送SA代理(RTR)通知。

    sdlc — 发送同步数据链路控制(SDLC)通知。

    snmp — 发送简单网络管理协议(SNMP)通知（如RFC 1157中定义）。

    stun — 发送串行隧道(STUN)通知。

    syslog — 发送错误消息通知(Cisco Syslog MIB)。 指定要与一起发送的消息的级别 logging history level 命令。

    tty — 当传输控制协议(TCP)连接关闭时发送思科企业特定通知。

    voice — 发送语音通知。

    x25 — 发送X.25事件通知。

    xgcp — 发送外部媒体网关控制协议(XGCP)通知。

5. 保存配置

(config)# exit
#write memory
或
#copy running-config startup-config

6. 查看配置结果

show snmp community
##查看团体名称

show running-config
##查看所有配置

7. Cisco设备监控

Cisco设备SNMP配置完成后，在PIGOSS监控设备-自动发现添加资源页面，即可完成对该设备的监控添加。

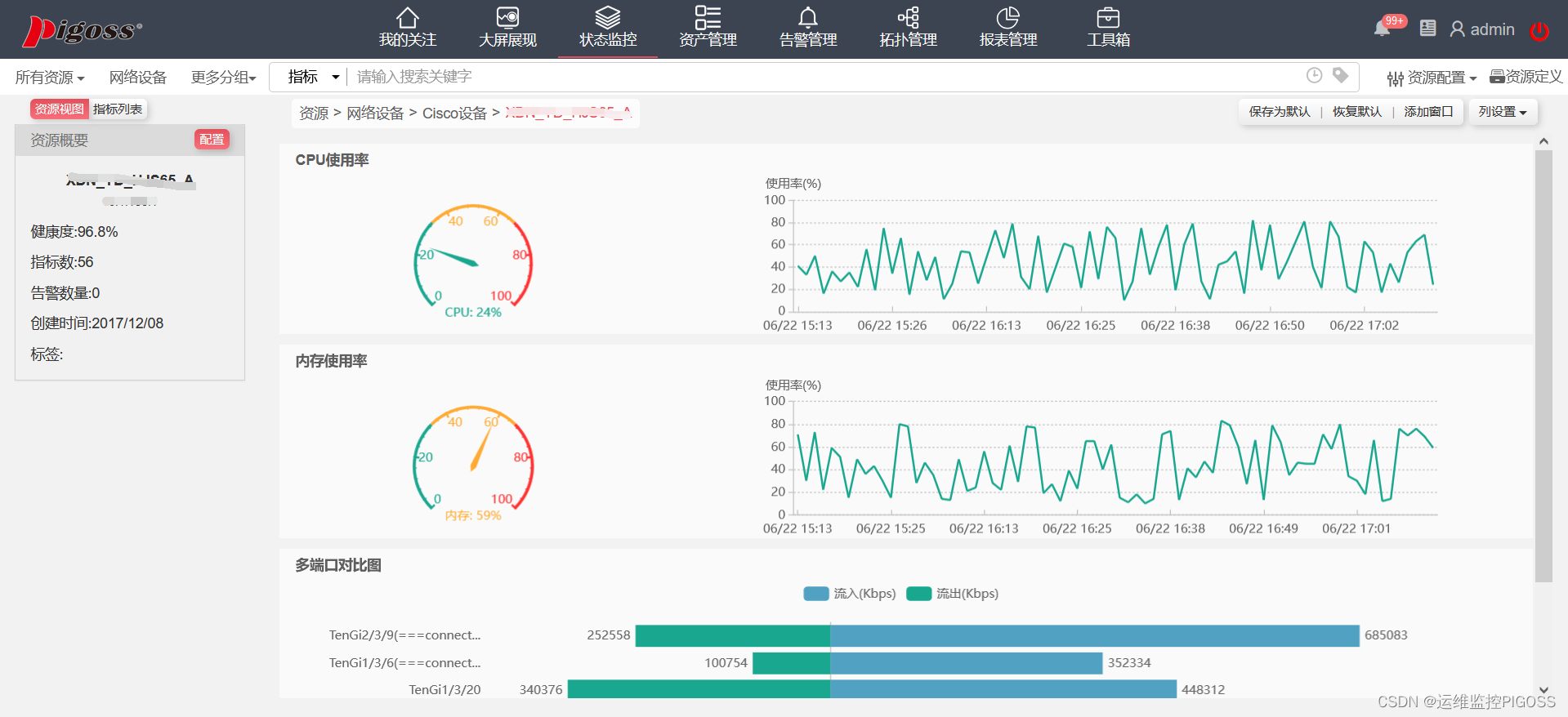

在状态监控-资源指标列表中可以查看设备端口、CPU、内存、风扇、电源等指标的监控详情。

  在状态监控-资源视图中，可以查看该设备的视图展现。
