Arduino小白教学——1.2 呼吸灯

上一篇讲了逐个点亮LED，我们用的是digitalWrite()函数，顾名思义是数字信号；并且用的是数字引脚，仅有0和1两种电平，即仅有亮暗两种状态。

为了提升它的美观性，大家有没有一个大胆的想法就是让它的亮暗发生渐变（总归好看一丢丢吧）

这时候数字信号就很难满足我们的要求了，只有亮暗两种选择不够啊。所以我们就引入了模拟信号这种登西，用的引脚也必须是模拟引脚！模拟信号的范围就比较大啦，但是由于存储器本身的限制，电平的范围是0~255。

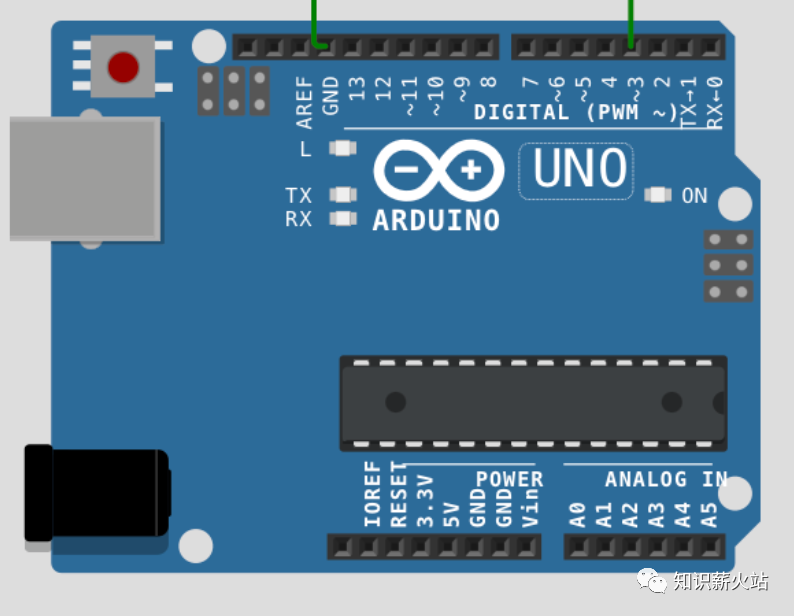

模拟信号的端口在Arduino单片机上就是带有~的端口

此图中，可以看到3、5、6、9、10、11都是模拟信号的端口，在这个呼吸灯实验中，大家可以在这几个端口里随意选择（程序中对应的ledPin要改成对应引脚号）

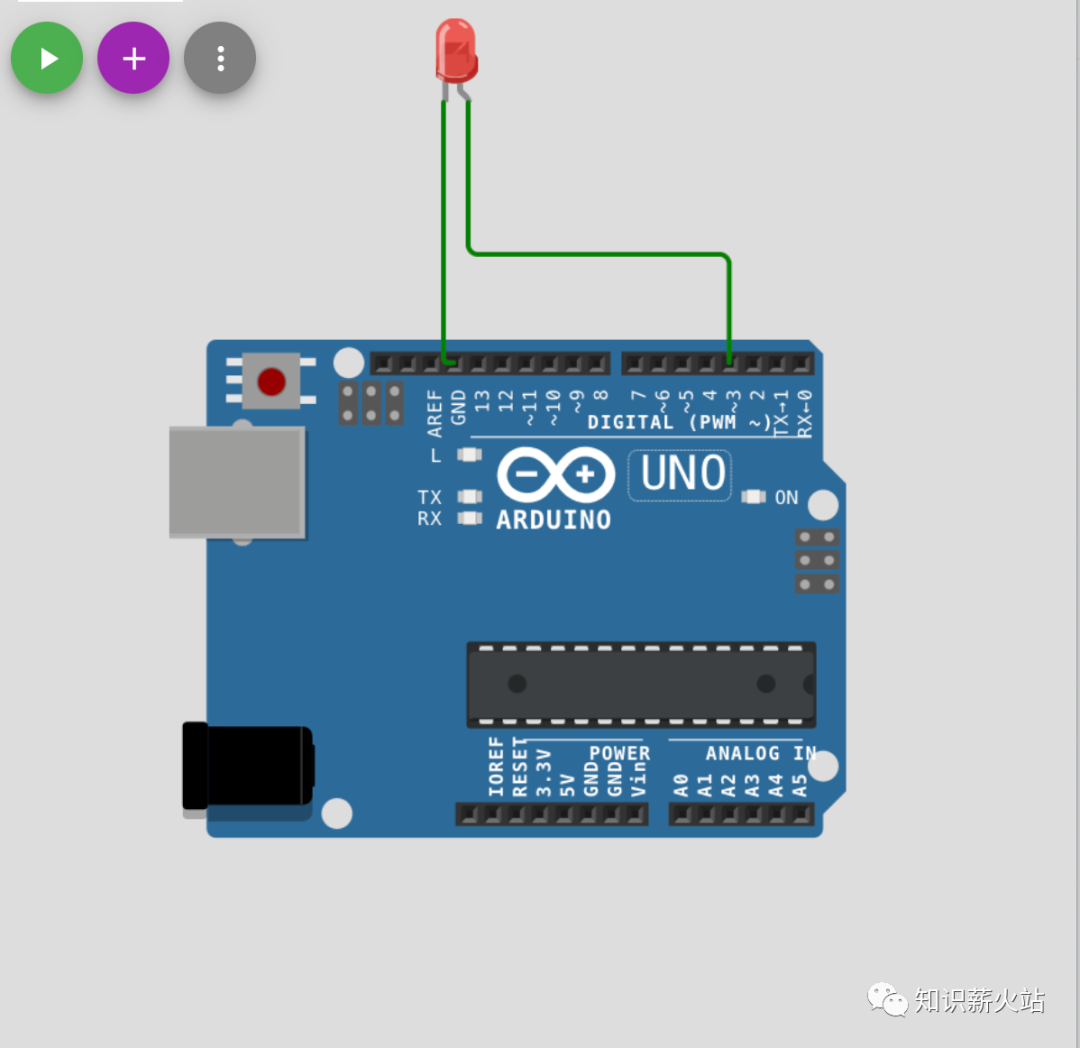

接下来先来展示一下接线方式，就是很传统的发光二极管接线方式。

以下展示代码，可以尝试运行以下，可以看到发光二极管逐渐变亮，然后逐渐变暗（别盯着看太久，亲测伤眼orz）

int ledPin=3;//此处我二极管正极连接的端口是3int i;void setup() {  pinMode(3,OUTPUT);//将端口设置为输出  digitalWrite(3,0);//前面一个数字是端口，后面那个是电平（0是低电平），将二极管的出状态设置为暗}​void loop() {  for(i=0;i<255;i++){//由于存储器位数的限制，i的范围为0~255    analogWrite(3,i);//输出逐渐升高的电平    delay(20);//有延迟停留，让人眼能分辨光亮暗的变化  }  for(i=255;i>0;i--){//输出逐渐降低的电平    analogWrite(3,i);    delay(20);  }}

Tips:

1. 一定要注意模拟端口和数字端口的区别，要连带~的端口！

2. 此处模拟信号用的就是analogWrite（）函数，注意括号中有两个参数

3. 不要忘记delay()函数，delay()函数中的1代表一毫秒，此处的20就是20毫秒。如果没有delay（）函数进行一小下停顿，我们人眼是无法观测到光线亮暗的瞬间变化的。

---

接下来是展示环节

先是模拟演示：

基于Arduino的呼吸灯模拟演示

---

接下来是实演示：

基于Arduino的呼吸灯实物演示

---

作者的话：

注意看注释！很多知识点是在注释里说明的！

这一篇主要就是引入了模拟信号这个东西，之后会经常出现，要把它和数字信号区分开。如果不能理解，就记一下它的应用场景。这篇还是挺简单的。
