PLC交通灯控制实训报告:详解博途V15、S7-1200使用比较指令,触摸屏倒计时显示功能,基于博途V15和S7-1200的PLC交通灯控制系统设计与实现,包含完整的程序、倒计时显示及触摸屏设置调试。

PLC交通灯控制,博途V15,S7-1200
使用比较指令,程序完整,触摸屏调试正常,触摸屏上有倒计时显示功能。
有对应实训报告(设计说明书),包括每段程序原理解释,触摸屏设置过程,仿真结果分析等。
内容与上述描述一致

ID:2310694767244158

鸭鸭上奶盖


PLC交通灯控制是一种常见的自动化控制技术,广泛应用于城市交通管理领域。在本文中,我们将针对使用博途V15和S7-1200进行PLC交通灯控制系统的设计与开发进行深入分析。同时,我们还将详细介绍使用比较指令来实现程序的完整性,并进一步讨论触摸屏的调试过程以及倒计时显示功能的实现方法。此外,我们还会提供对应的实训报告,其中包括每段程序原理的解释、触摸屏的设置过程以及仿真结果的分析。通过本文的阐述,读者将能够全面了解PLC交通灯控制系统的设计与开发过程。

PLC交通灯控制系统是通过程序化控制实现交通信号灯的自动切换和调控。在本项目中,我们选用了Siemens公司的S7-1200 PLC作为控制器,并使用博途V15进行系统开发。这是一种非常成熟可靠的组合,能够保证系统的稳定性和可靠性。

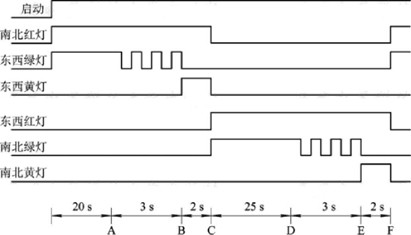

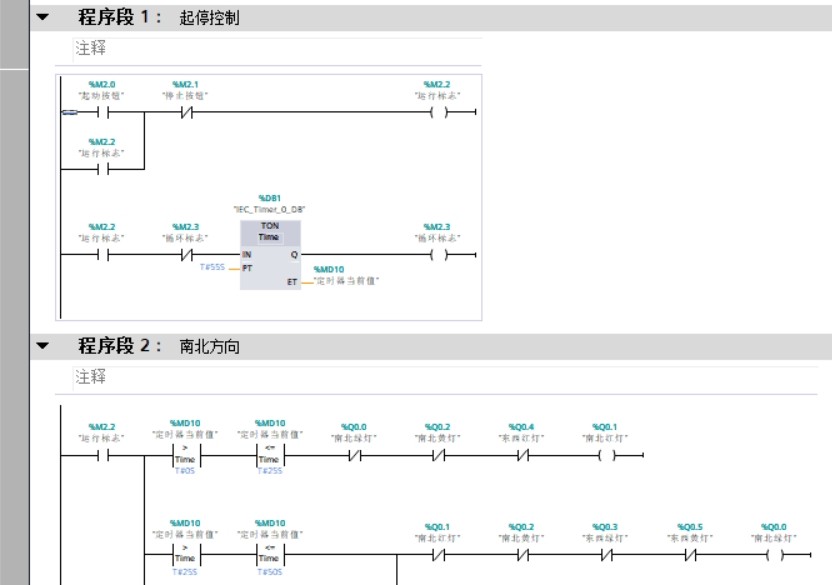

在程序设计过程中,我们采用了比较指令来实现交通信号灯的变换。比较指令是PLC中一类常用的逻辑指令,通过对输入信号和阈值进行比较,来判断输出信号的状态。在交通灯控制中,我们可以利用比较指令来判断当前的时间是否满足切换信号灯的条件。通过合理设置阈值,并结合计时器的使用,我们能够实现交通信号灯的自动切换,并确保交通流畅和安全。

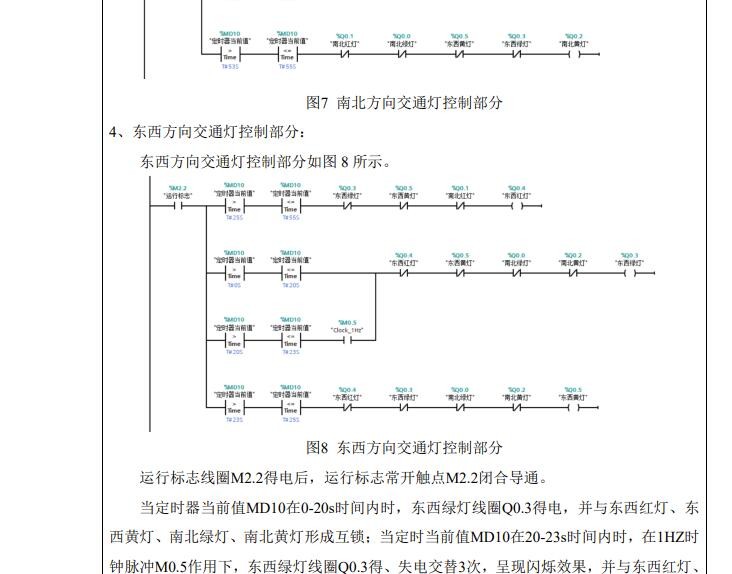

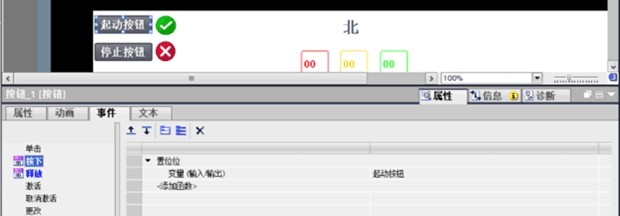

另外,在系统调试过程中,触摸屏起到了非常重要的作用。我们可以通过触摸屏对PLC进行参数设置和监控功能,实现对交通灯控制系统的灵活调整和实时监控。触摸屏的设置过程需要确保与PLC的通信稳定,并正确配置各种参数,以确保系统的正常运行。

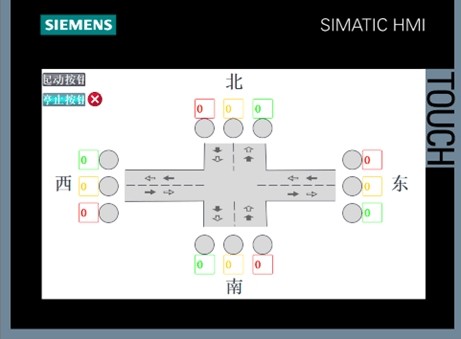

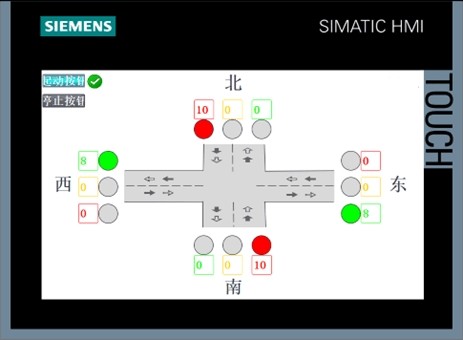

同时,我们还为触摸屏设计了倒计时显示功能。这个功能可以借助程序和计时器的结合来实现。在每个信号灯变换的过程中,我们可以通过计时器来记录倒计时的时间,并将其显示在触摸屏上。这样一来,行人和车辆可以根据倒计时时间来合理安排自己的行动,提高交通效率和安全性。

最后,我们还准备了相应的实训报告,包括对每段程序原理的解释、触摸屏设置过程的详细说明以及仿真结果的深入分析。通过实训报告,读者将更好地理解整个PLC交通灯控制系统的技术细节、设计原理和实现效果。这将为实际应用提供有力的参考和指导。

综上所述,本文围绕PLC交通灯控制系统的设计与开发展开,并详细介绍了使用博途V15和S7-1200进行系统开发的流程和技术细节。通过对比较指令的应用、触摸屏调试和倒计时显示功能的实现方法的讨论,读者将能够全面了解系统的设计思路和实现过程。同时,我们还提供了对应的实训报告,为读者在实际应用中的开发和调试工作提供了有力支持。

【相关代码,程序地址】:http://fansik.cn/694767244158.html

<think>好的,我需要帮助用户找到关于使用TIA Portal编程PLC实现交通灯控制的教程或示例代码。首先,我得回忆一下用户提到的引用内容。引用[1]提到了一个TIAV15交通灯程序工程,适合初学者需要参考的工程师,用户可能需要下载使用该工程。引用[2]则描述了西门子PLC交通灯程序使用定时器控制不同时间段内的信号灯状态,比如定时器在0-40时Q0.6=1,这可能对应绿灯亮起的时间。 接下来,我应该整理这些信息,给出具体的步骤示例。用户需要教程代码示例,所以需要分步骤说明如何创建项目、配置硬件、编写程序等。可能需要结合结构化文本梯形的示例,比如使用S7-1200/1500系列的PLC,因为TIA Portal常用于这些系列。 另外,用户可能关心的是定时器的使用,因为在引用[2]中提到了通过定时器的过程值来控制不同信号灯的状态。所以需要详细说明如何配置定时器,如何根据时间范围设置输出点。例如,使用TON定时器,当定时器达到40秒时切换绿灯到黄灯,65秒到红灯等。 同时,用户可能需要知道如何进行仿真调试,所以需要包括仿真步骤,比如在TIA Portal中启动仿真,监控变量表,观察信号灯状态是否符合预期。此外,注意事项也很重要,比如硬件配置实际设备的一致性,定时器参数的调整等。 最后,生成相关问题,可能涉及程序结构优化、定时器替代方案、多路口控制扩展以及仿真问题排查等,这些能帮助用户深入学习解决问题。</think>### TIA Portal PLC交通灯控制教程及示例代码解析 #### 一、TIA Portal交通灯控制基础框架 在TIA Portal中实现交通灯控制,通常采用S7-1200/1500系列PLC,核心编程步骤包括: 1. **创建新项目**:选择"新建项目"→命名工程→选择设备型号(如CPU 1214C) 2. **硬件配置**:在设备视中添加信号模块(如SM1223 DI8/DQ8) 3. **定义变量表**: ```javascript // 东西方向信号灯 Q0.0 : 红灯 Q0.1 : 黄灯 Q0.2 : 绿灯 // 南北方向信号灯 Q0.3 : 红灯 Q0.4 : 黄灯 Q0.5 : 绿灯 ``` #### 二、定时器控制法示例代码 参考西门子PLC经典实现[^2],使用多定时器级联结构: ```pascal // 主循环组织块OB1 VAR TON1 : TON; TON2 : TON; CycleCounter : INT; END_VAR TON1(IN:=NOT TON1.Q, PT:=T#40S); TON2(IN:=TON1.Q, PT:=T#25S); IF TON1.Q THEN // 东西绿灯阶段 Q0.2 := 1; Q0.3 := 1; // 南北红灯 ELSIF TON2.Q THEN // 过渡黄灯阶段 Q0.1 := 1; Q0.4 := 1; ELSE // 相位切换处理 CycleCounter := CycleCounter + 1; END_IF; ``` #### 三、状态机实现方案(推荐) ```stl FUNCTION_BLOCK FB_TrafficLight VAR State : INT := 0; Timer : TON; NS_RedTime : TIME := T#60S; EW_RedTime : TIME := T#40S; END_VAR CASE State OF 0: // 东西绿灯,南北红灯 Q0.2 := 1; Q0.3 := 1; Timer(IN:=TRUE, PT:=T#30S); IF Timer.Q THEN State := 1; Timer.RESET; END_IF; 1: // 东西黄灯,南北红灯 Q0.1 := 1; Q0.3 := 1; Timer(IN:=TRUE, PT:=T#5S); IF Timer.Q THEN State := 2; Timer.RESET; END_IF; 2: // 南北绿灯,东西红灯 Q0.5 := 1; Q0.0 := 1; Timer(IN:=TRUE, PT:=T#45S); // ...后续状态类似 END_CASE; ``` #### 四、仿真调试要点 1. 在项目树中右击PLC选择"开始仿真" 2. 下载硬件配置程序块 3. 打开"监控强制表"观察信号变化 4. 使用趋势视验证时序逻辑: $$t_{绿灯} = 30s,\ t_{黄灯} = 5s,\ t_{全红} = 2s$$ #### 五、进阶优化建议 1. **夜间模式**:添加选择开关切换至黄灯闪烁模式 ```pascal IF NightMode THEN Q0.1 := BLINK(1Hz); Q0.4 := BLINK(1Hz); END_IF; ``` 2. **车流量检测**:通过中断OB块响应传感器信号 3. **HMI集成**:使用WinCC RT Advanced创建可视化界面
