HLS,Http Live Streaming 是由Apple公司定义的用于实时流传输的协议,HLS基于HTTP协议实现,传输内容包括两部分,一是M3U8描述文件,二是TS媒体文件。
1、M3U8文件
用文本方式对媒体文件进行描述,由一系列标签组成。
#EXTM3U
#EXT-X-TARGETDURATION:5
#EXTINF:5,
./0.ts
#EXTINF:5,
./1.ts
#EXTM3U:每个M3U8文件第一行必须是这个tag。
#EXT-X-TARGETDURATION:指定最大的媒体段时间长度(秒),#EXTINF中指定的时间长度必须小于或等于这个最大值。该值只能出现一次。
#EXTINF:描述单个媒体文件的长度。后面为媒体文件,如./0.ts
2、ts文件
ts文件为传输流文件,视频编码主要格式h264/mpeg4,音频为acc/MP3。

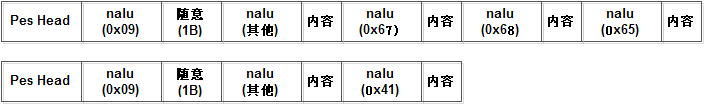

ts文件分为三层:ts层Transport Stream、pes层 Packet Elemental Stream、es层 Elementary Stream. es层就是音视频数据,pes层是在音视频数据上加了时间戳等对数据帧的说明信息,ts层就是在pes层加入数据流的识别和传输必须的信息
注: 详解如下

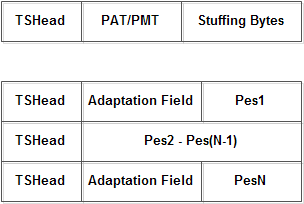

(1)ts层 ts包大小固定为188字节,ts层分为三个部分:ts header、adaptation field、payload。ts header固定4个字节;adaptation field可能存在也可能不存在,主要作用是给不足188字节的数据做填充;payload是pes数据。
ts header
sync_byte | 8b | 同步字节,固定为0x47 |
transport_error_indicator | 1b | 传输错误指示符,表明在ts头的adapt域后由一个无用字节,通常都为0,这个字节算在adapt域长度内 |
payload_unit_start_indicator | 1b | 负载单元起始标示符,一个完整的数据包开始时标记为1 |
transport_priority | 1b | 传输优先级,0为低优先级,1为高优先级,通常取0 |
pid | 13b | pid值 |
transport_scrambling_control | 2b | 传输加扰控制,00表示未加密 |
adaptation_field_control | 2b | 是否包含自适应区,‘00’保留;‘01’为无自适应域,仅含有效负载;‘10’为仅含自适应域,无有效负载;‘11’为同时带有自适应域和有效负载。 |
continuity_counter | 4b | 递增计数器,从0-f,起始值不一定取0,但必须是连续的 |
ts层的内容是通过PID值来
