talfta---动态故障树分析软件产品介绍

一 简介

        talfta是拥有独立知识产权的国产软件，主要功能是故障树建模、定性分析、定量分析以及故障树仿真。故障树建模简单易用，模型美观合规，符合GJB768A标准以及动态故障树的相关定义，还根据实际工程需要对模型元素集合进行了必要的扩充。故障树分析准确高效，内容全面，在应用成熟理论及算法的基础上，持续融合故障树分析领域的最新研究成果以及自研成果。talfta是一款既能够满足工程应用，又能够辅助科研探索的故障树分析工具。

二 主要特点

        1 支持模型元素全面，分析内容丰富

        talfta既支持GJB768A中定义的全部事件类型以及全部逻辑门类型，又支持全部动态逻辑门。分析内容既包括静态故障树分析，也包括动态故障树分析。故障树仿真既包括发生概率仿真、概率重要度仿真、相对概率重要度仿真，还包括无故障时间仿真及不可靠度曲线仿真。

        2 准确高效，适用性强

      （1）talfta既支持单棵大型复杂故障树的建模及分析，也支持经由“子树”节点关联起来的多颗关联故障树的建模以及相应的一次性分析;

      （2）支持以故障发生概率为数据基础的故障树分析，也支持以故障率为数据基础的故障树分析;

      （3）支持对包含指数分布函数、正态分布函数等多种寿命分布函数的底事件构成的故障树进行故障树分析；

      （4）支持对复杂故障树进行海量仿真次数的蒙特卡洛仿真;

      （5）支持包含小概率事件的故障树的计算及仿真;

        这些能力使得应用talfta进行故障树建模、分析、计算及仿真几乎没有限制。

        talfta应用了业界成熟理论及方法，在最小割集获取、最小割序集获取、故障树仿真、大型故障树分析等多个细分领域都进行了自主的科研探索，并将相应的科研成果应用于talfta,确保了分析结果的准确性以及分析过程的高效性。

        3 功能紧凑、简单易用

        talfta聚焦于故障树建模、故障树分析以及故障树仿真，力求以最简洁的方式完成相关业务操作。子树、跨树复制/粘贴、自动排列、撤销/恢复等特色操作使用户能够节省大量的模型构建成本。点几下鼠标，就可以获取定性分析、定量计算以及蒙特卡洛仿真的最终结果。概率排序、重要度排序等操作使用户能够及时获取排序结果，为制定系统可靠性相关策略以及预防系统失效提供决策支持。

        4 符合相关标准，使用灵活

        talfta所建模型无论外观还是内涵都完全符合GJB768A标准以及动态故障树相关定义。能够自定义模型元素的大小、元素间距、层间距、连接线线型、颜色及字体等信息，甚至能够以插件的方式添加或替换自己开发的抽样方法。

三 主要功能

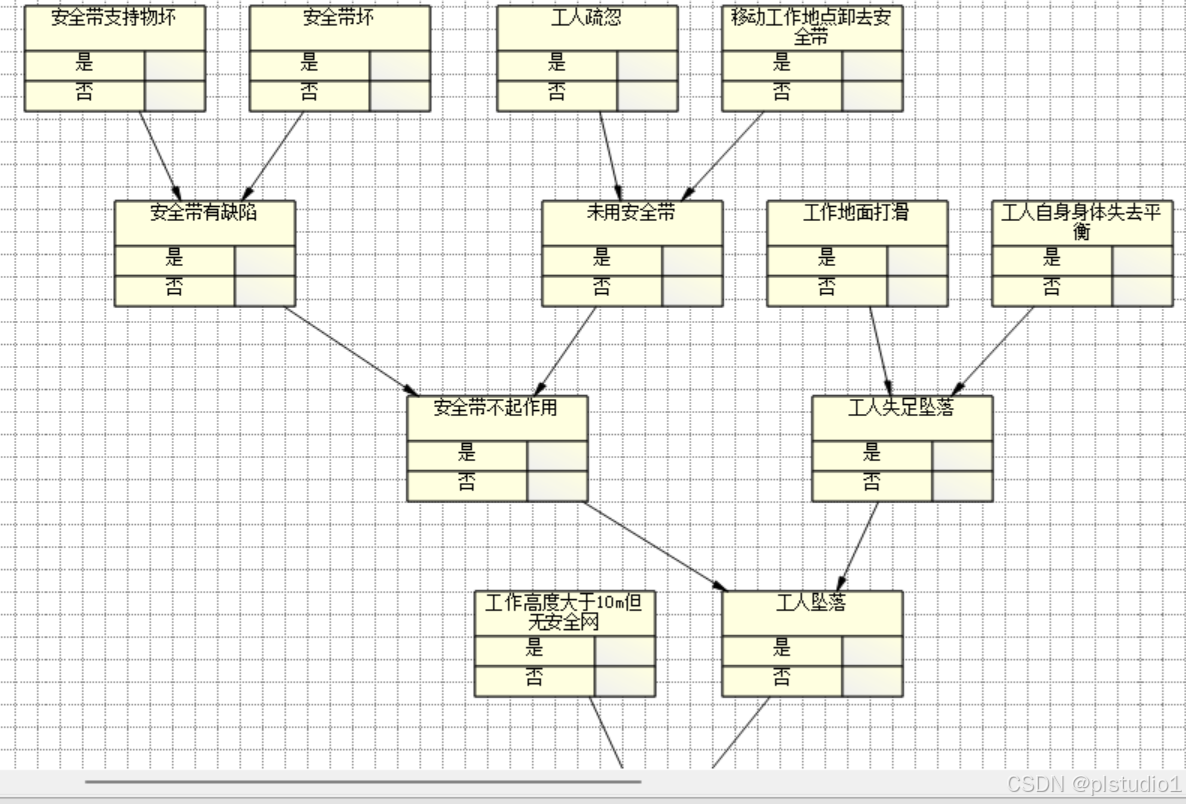

       1故障树建模

       构建符合GJB768A以及动态故障树相关定义的故障树模型。

    （1）事件类型

        顶事件、中间事件、基本事件、未决事件、“子树”。

    （2）逻辑门类型

• 静态逻辑门

        与门、或门、非门、异或门、禁门、顺序与门、表决门、相同转移门、相似转移门。

• 动态逻辑门

        优先与门，顺序相关门、冷备件门、温备件门、热备件门、功能相关门。

    (3)寿命分布函数

        指数分布函数、正态分布函数等。

    (4)数据模式

        概率模式、故障率模式。

         2 故障树分析

        （1）定性分析

         主要包括获取静态故障树的最小割集以及获取动态故障树的最小割序集。



        （2）定量分析

           主要包括顶事件发生概率、结构重要度、概率重要度以及相对概率重要度的计算。



         3故障树仿真

         主要包括顶事件发生概率仿真、无故障时间仿真、不可靠度曲线仿真、系统故障率仿真等。

         (1)顶事件发生概率仿真

        主要包括顶事件发生概率仿真、中间事件发生概率仿真、概率重要度仿真、单元重要度仿真、模式重要度仿真以及相对概率重要度仿真等。



        (2)顶事件发生时间/平均无故障时间仿真

        (3)不可靠度曲线仿真

    （4）系统故障率仿真

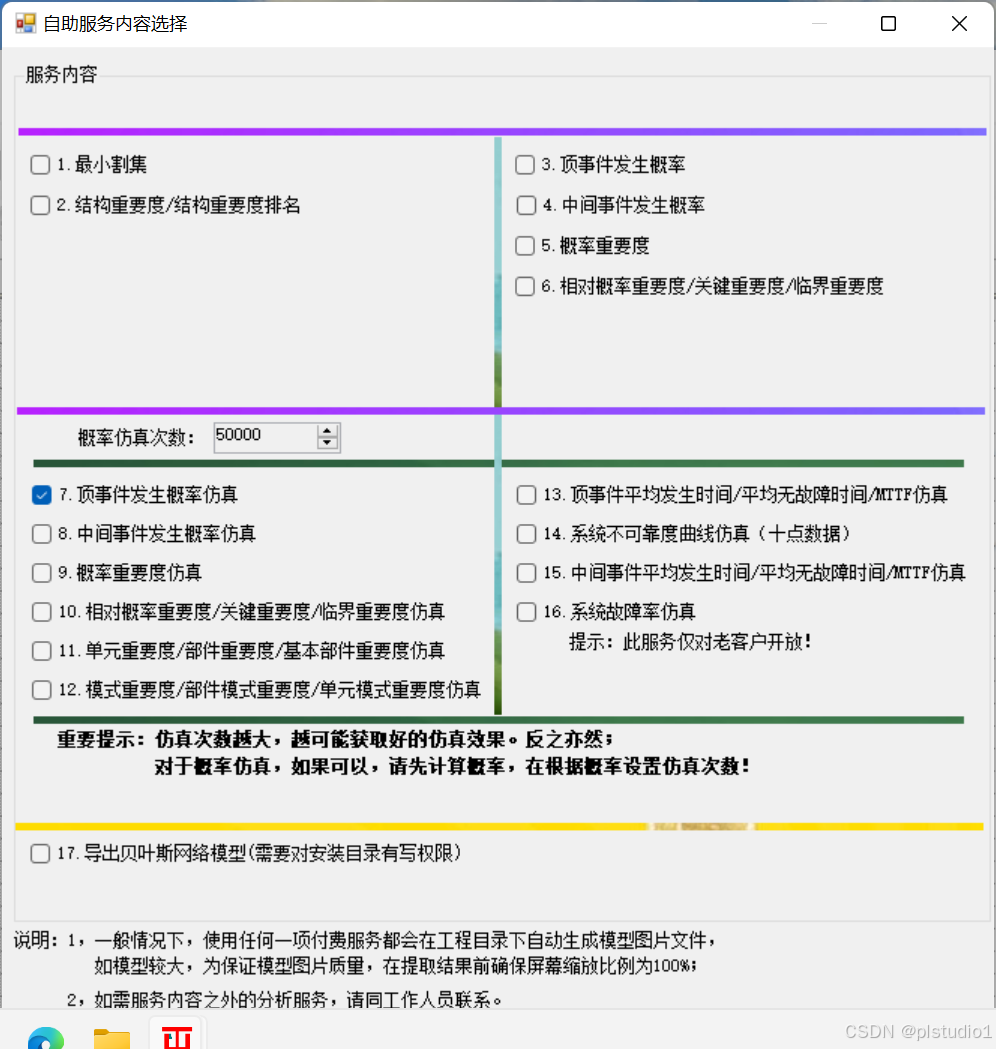

4故障树综合分析报告

        根据用户所选择的分析内容自动进行分析并生成文本形式的故障树分析报告，并可以将分析结果输出到文件中存储。





最新版版本号：talftaV2.9.0
