主要功能

INA333 器件是一款低功耗的精密仪表放大器，具有出色的精度。该器件采用通用的三运算放大器设计，并且拥有小巧尺寸和低功耗特性，非常适合各类便携式应用。
可通过单个外部电阻在 1 到 1000 范围内设置增益。INA333 设计为采用符合行业标准的增益公式： $G = 1 + (100kΩ / R_G)$

INA333 器件拥有超低的偏移电压 $\mu V，G \ge 100)$ ，出色的偏移电压漂移 $\mu V/°C，G \ge 100)$ ，以及较高的共模抑制比 $\ge 10)$ 。该器件可由低至 $1.8 V (\pm 0.9 V)$ 的电源供电运行，静态电流仅为 $\mu A$ ，因此非常适合电池供电类系统。

INA333 器件采用自动校准技术在扩展工业温度范围内保证了出色的精度，同时还提供了向下扩展至直流的超低噪声密度 $\sqrt{Hz})$ 。

INA333 器件采用 8 引脚 VSSOP 和 WSON 表面贴装封装，额定温度范围 TA = $- 40 ° C$ 至 $+ 125 ° C$ 。

应用范围

桥式放大器
心电图 (ECG) 放大器
压力传感器
医疗仪表
便携式仪表
衡器
热电偶放大器
电阻式温度检测器 (RTD) 传感器放大器
数据采集

主要参数

工作参数

低偏移电压：25µV（最大值），G ≥ 100
低漂移：0.1μV/°C，G ≥ 100
低噪声： $50nV/\sqrt{Hz}$ ，G ≥ 100
高共模抑制比 (CMRR)：100dB（最小值），G ≥ 10
低输入偏置电流：200pA（最大值）
电源范围：1.8V 至 5.5V
输入电压：(V–) + 0.1V 至 (V+) – 0.1V
输出电压：(V–) + 0.05V 至 (V+) – 0.05V
低静态电流：50μA
工作温度范围：-40°C 至 +125°C
已过滤射频干扰 (RFI) 的输入
8 引脚 VSSOP 和 8 引脚 WSON 封装

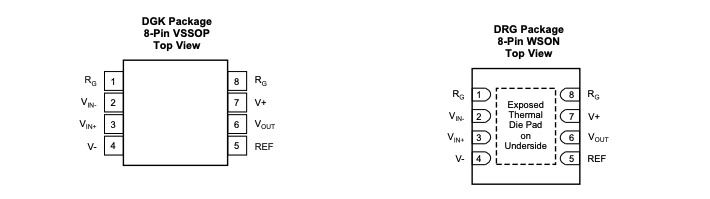

引脚定义

在这里插入图片描述

Name	No.	I/O	Description
REF	5	I	参考输入。该引脚必须由低阻抗驱动或接地。
RG	1, 8	-	增益设置引脚。对于大于 1 的增益，在引脚 1 和 8 之间放置一个增益电阻。
$V^+$	7	-	供电正极
$V^-$	4	-	供电负极
$VIN^+$	3	I	信号输入正极
$VIN^-$	2	I	信号输入负极
VOUT	6	O	输出

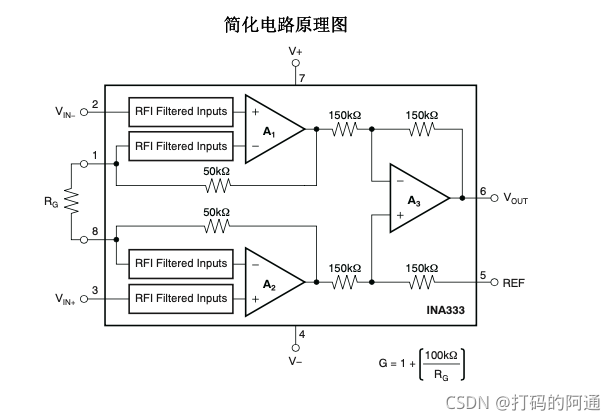

接线方案

在这里插入图片描述

注意事项

关于增益电阻

INA333 器件的增益由连接在引脚 1 和 8 之间的单个外部电阻器 RG 设置。根据公式 1 选择 RG 的值：

$G = 1 + (100kΩ / R_G)$

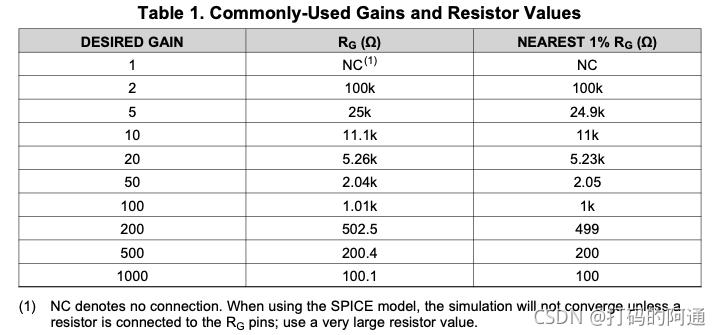

不过官方给出了几种常用的增益和电阻值，这些都在数据表中有记录。

在这里插入图片描述
不过根据手册上说明，高增益模式下，外部 $R_G$ 电阻的稳定性和温度漂移也会影响增益。使用高增益所需的电阻值会使得对应电阻布线变得极为重要。由于电阻和电路的不稳定会导致增益大于100时，产生误差。为确保稳定性，请避免在 $R_G$ 连接处出现超过几个皮法的寄生电容，如果有条件应该尽量避免使用芯片插座、或者THT元件，并且需要仔细匹配两个 $R_G$ 引脚上的任何寄生参数可在整个频率范围内保持最佳 CMRR。
