调试MT9V024

参照<MT9V024-D.PDF>手册。

1、确定Device的ID

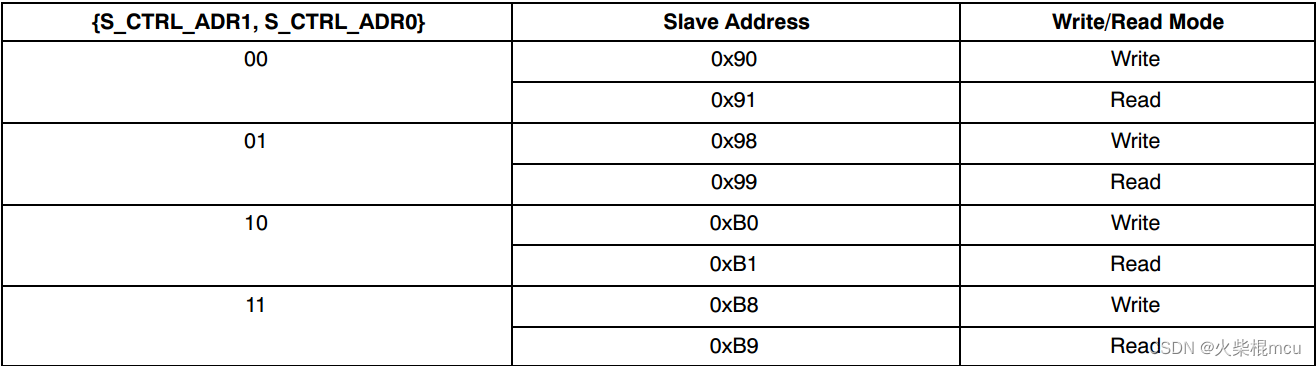

        通过SERIAL BUS DESCRIPTION部分得知，器件有4个可能的ID(0x90, 0x98,0xB0 and 0xB8)，由芯片管脚S_CTRL_ADR0、S_CTRL_ADR1上的电平决定：

 我的硬件电路上S_CTRL_ADR0和S_CTRL_ADR1管脚接的GND，所以器件的地址为0x90/0x91。

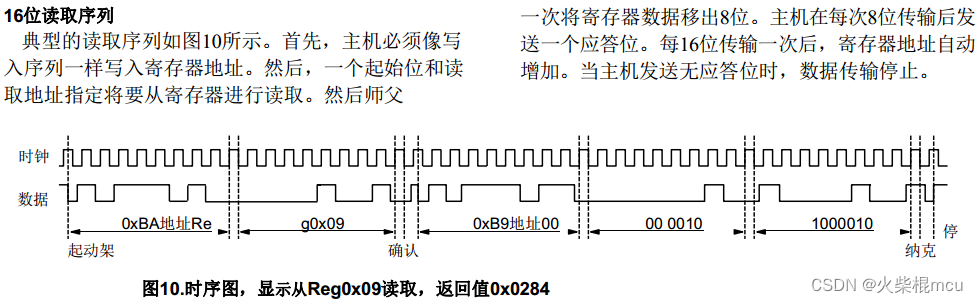

2、读写寄存器

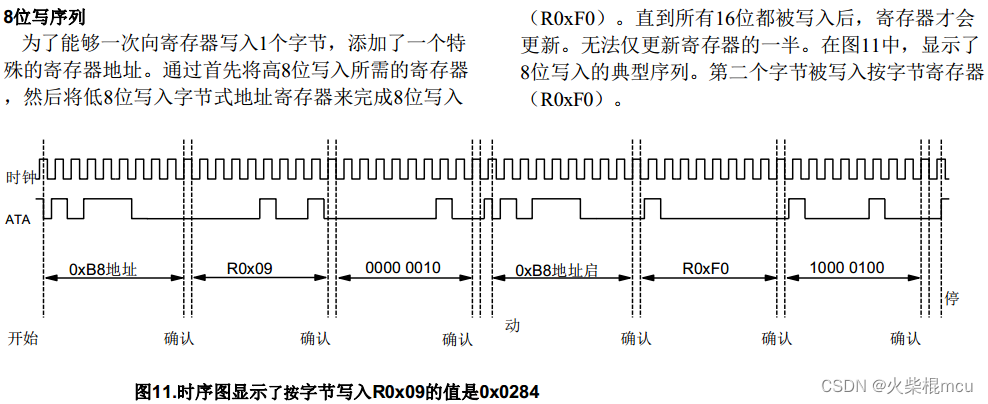

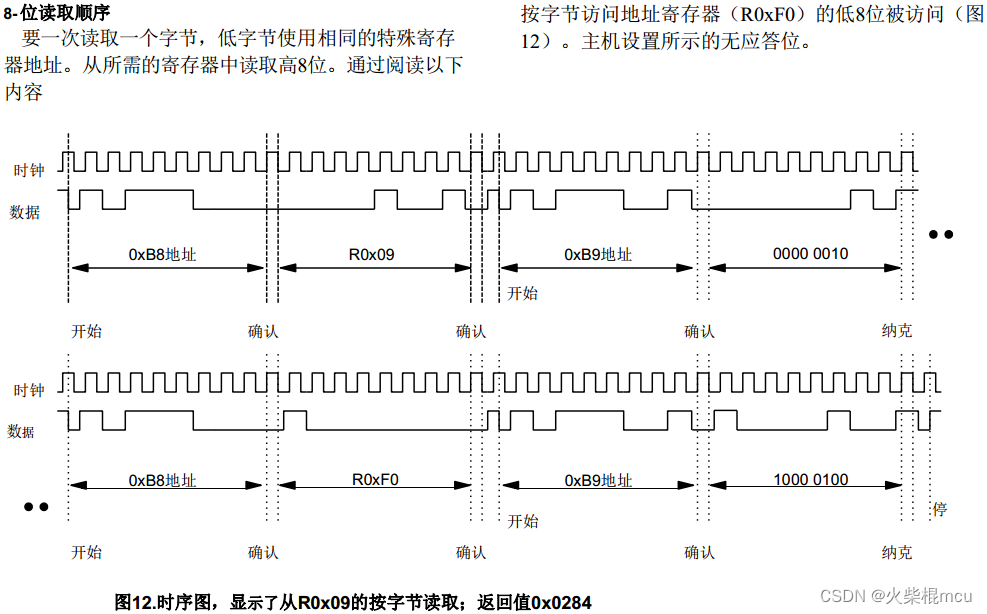

MT9V024的寄存器宽度为16位，可以一次读写8位或16位数据。如果是按16进行写操作，那么写入寄存器地址之后，连续写两个字节的数据即可，高字节在前，低字节在后。如果是按8位进行写操作，那么先将数据的高字节写入寄存器，接着将数据的低字节写入0xF0寄存器（特殊寄存器），实际上也是向寄存器写入16位数据。



3、Sensor工作模式

 正常使用应配置MT9V024工作于主模式，FRAME_VALID、LINE_VALID由Sensor产生。

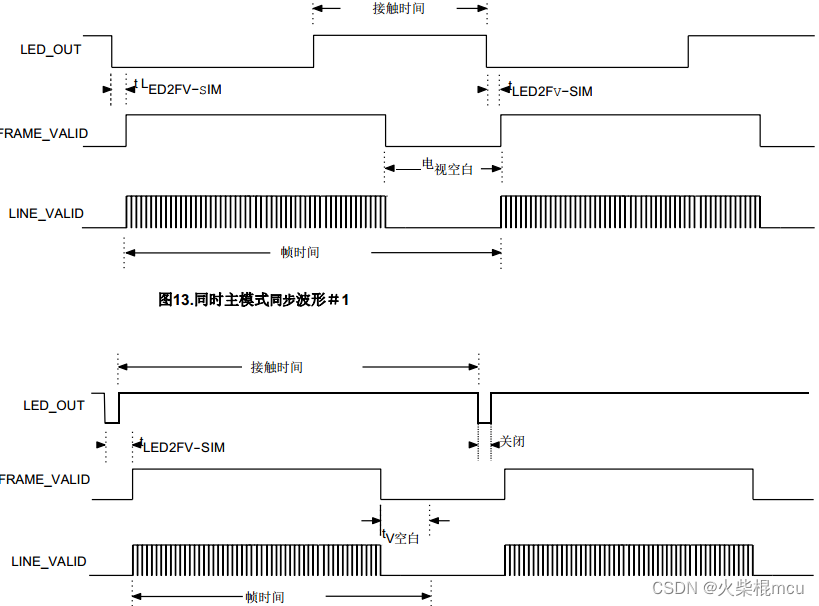

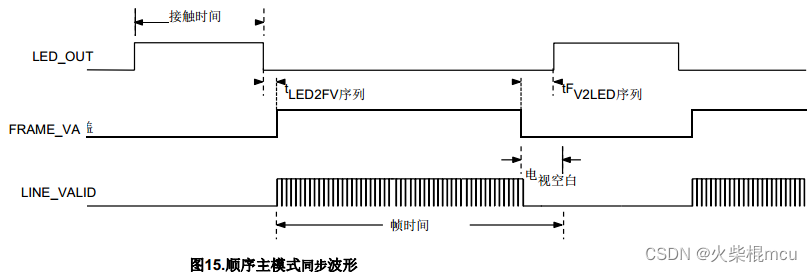

主模式还分为同步主模式和顺序主模式两种，同步主模式是曝光发生在数据传输期间，顺序主模式是曝光之后才进行数据传输。

 由于顺序主模式曝光在数据传输之前，所以在其它配置相同的情况下，顺序主模式比同步主模式的帧周期更长，顺序主模式的帧周期是同步主模式的帧周期两倍少一点。

 4、Sensor初始化

	{0xFE,0xBEEF},					//unlock reg.
	{0x07,0x0388},					//bit15=0选用上下文A,bit9=1使能像素校正,bit8=1同步主模式,bit7=1打开并行输出模式,bit[4:3]主模式.
	{0x03,0x01e0},					//Height:480.
	{0x04,0x0280},					//Width:640.
	{0xFE,0xDEAD},					//lock reg.

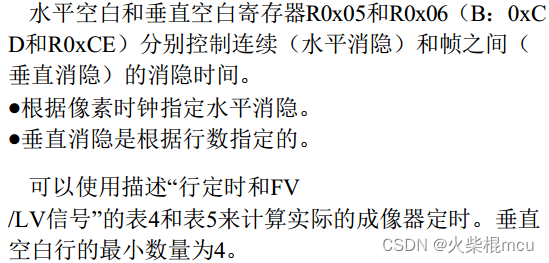

5、消隐控制

 水平消隐寄存器0x05的默认值为0x5e，垂直消隐寄存器0x06的默认值为0x2d。
