DHCP基本原理

DHCP协议使用UDP传输协议，客户端发送请求消息到DHCP服务器的68号端口，DHCP服务器回应应答消息给主机的67号端口。

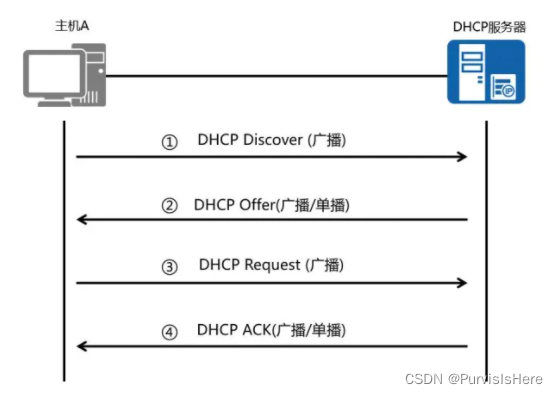

原理图：
在这里插入图片描述

DHCP Client以广播的方式发出DHCP Discover报文
所有的DHCP Server都能够接收到DHCP Client发送的DHCP Discover报文，所有的DHCP Server都会给出响应，向DHCP Client发送一个DHCP Offer报文。DHCP Offer报文中“ IP Address”字段就是DHCP Server能够提供给DHCP Client使用的IP地址， DHCP Server在发出此报文后会存在一个已分配IP地址的纪录。
DHCP Client只能处理其中的一个DHCP Offer报文，一般的原则是DHCP Client处理最先收到的DHCP Offer报文。DHCP Client会发出一个广播的DHCP Request报文，在选项字段中会加入选中的DHCP Server的IP地址和需要的IP地址。
DHCP Server收到DHCP Request报文后，判断选项字段中的IP地址是否与自己的地址相同。如果不相同，DHCP Server不做任何处理只清除相应IP地址分配记录；如果相同，DHCP Server就会向DHCP Client响应一个DHCP ACK报文，并在选项字段中增加IP地址的使用租期信息。
DHCP Client接收到DHCP ACK报文后，检查DHCP Server分配的IP地址是否能够使用。如果可以使用，则DHCP Client成功获得IP地址并根据IP地址使用租期自动启动续延过程；如果DHCP Client发现分配的IP地址已经被使用，则DHCP Client向DHCPServer发出DHCP Decline报文，通知DHCP Server禁用这个IP地址，然后DHCP Client开始新的地址申请过程。
DHCP Client在成功获取IP地址后，随时可以通过发送DHCP Release报文释放自己的IP地址，DHCP Server收到DHCP Release报文后，会回收相应的IP地址并重新分配。

续租

在使用租期超过50%时刻处，DHCP Client会以单播形式向DHCP Server发送DHCPRequest报文来续租IP地址。如果DHCP Client成功收到DHCP Server发送的DHCP ACK报文，则按相应时间延长IP地址租期；如果没有收到DHCP Server发送的DHCP ACK报文，则DHCP Client继续使用这个IP地址。
直到IP地址使用租期到期时，DHCP Client才会向DHCP Server发送DHCP Release报文来释放这个IP地址，并开始新的IP地址申请过程。

抓包分析

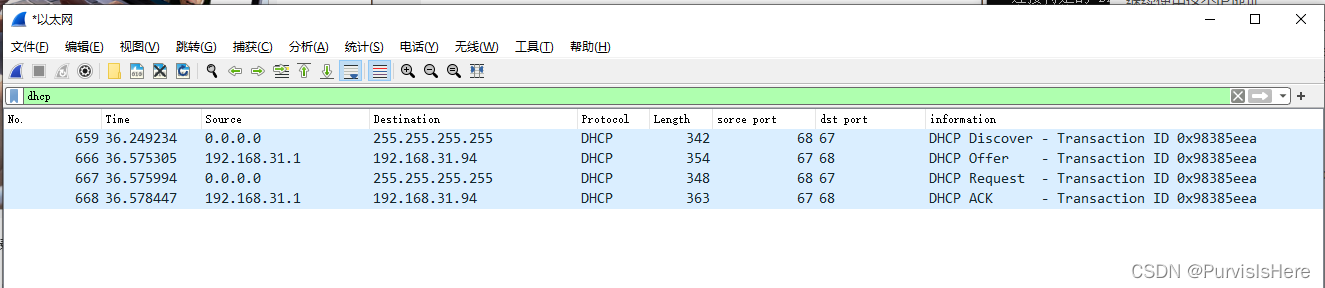

如图为客户端获取自动获取ip地址的数据包

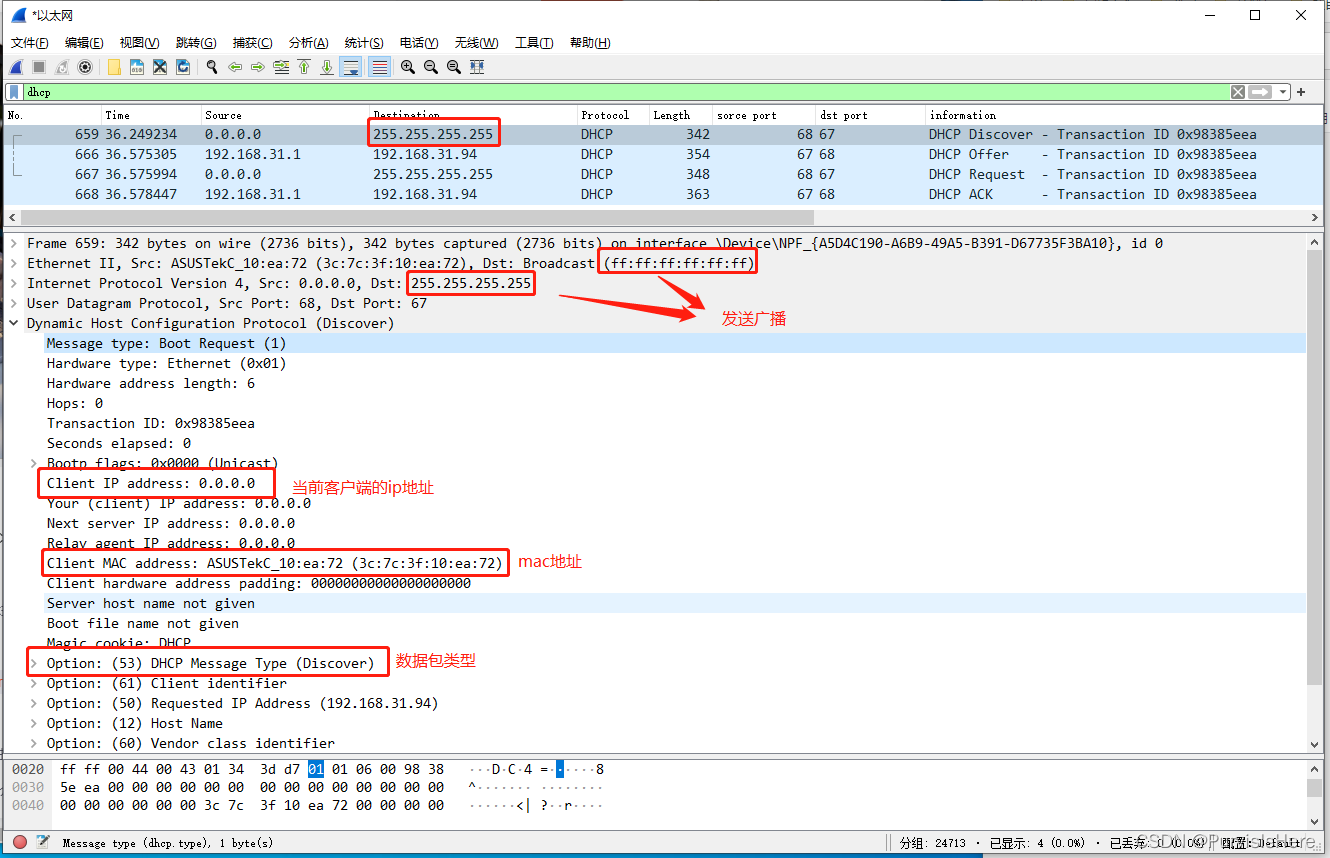

1. dhcp discover
在这里插入图片描述
2. dhcp offer
网络内可能有多个DHCP服务器，因此也可能收到多个offer

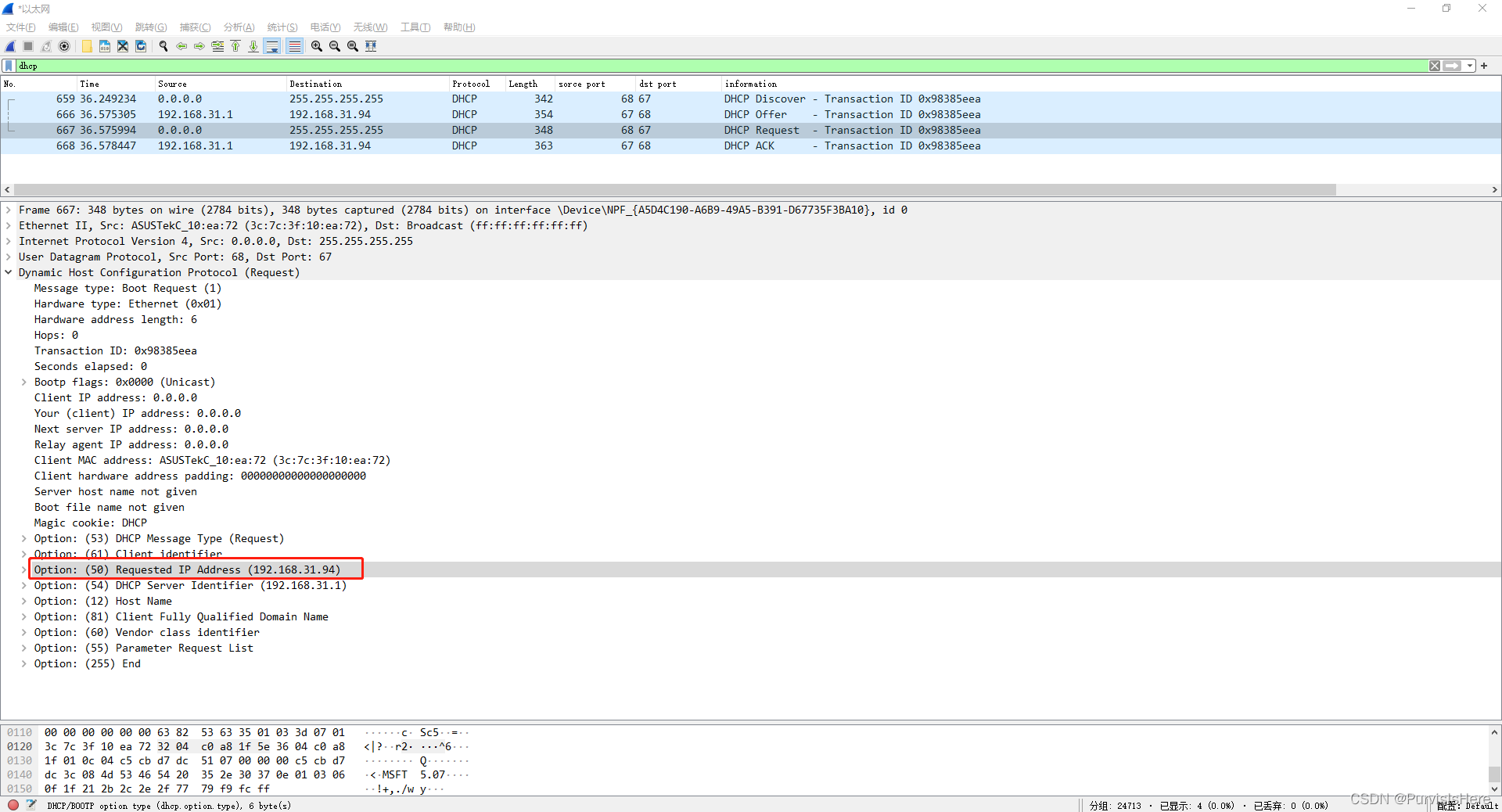

3. DHCP REQUEST
request数据包用于申请offer中给出的IP地址，此时仍然没有真正获得IP地址，仍然是广播形式发送。

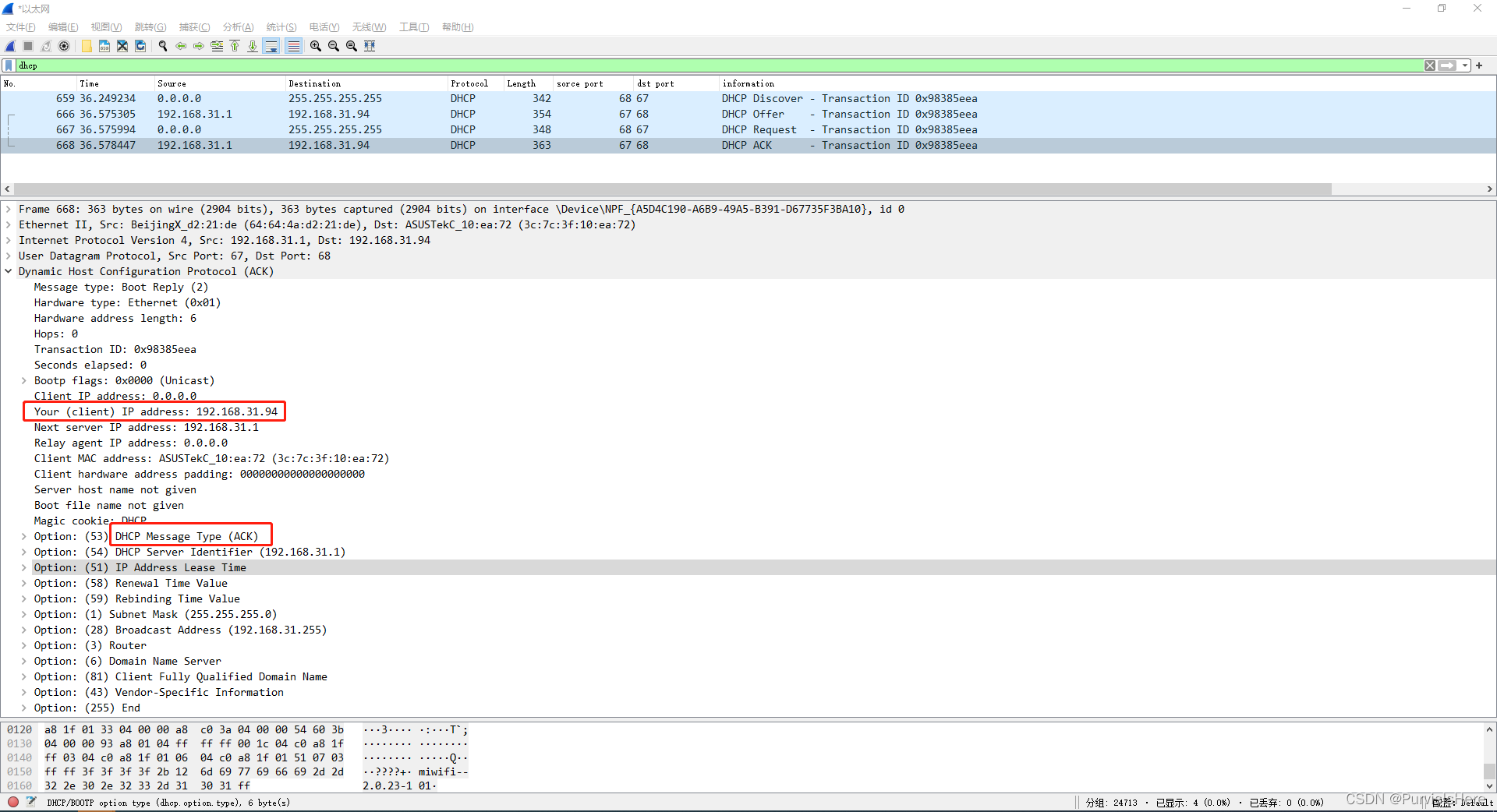

4. DHCP ACK
DHCP服务器对客户端的REQUEST报文的确认，客户端收到此报文后，才算获得了 IP 地址和相关的配置信息。
在这里插入图片描述

补充

DHCP NAK：

服务器对客户端的 DHCP REQUEST 报文的拒绝响应报文，比如服务器对客户
端分配的 IP 地址已超过使用租借期限（服务器没有找到相应的租约记录）或者由于某些原
因无法正常分配 IP 地址，则发送 DHCP NAK 报文作为应答（客户端移到了另一个新的网络）。
通知 DHCP 客户端无法分配合适 IP 地址。DHCP 客户端需要重新发送
DHCP DISCOVERY 报文
来申请新的 IP 地址。
