MUX VLAN产生的背景（一般不会使用）
企业规模很大，拥有大量的合作伙伴，要求合作伙伴可以访问服务器，但是相互之间不能互访，如果使用VLAN会使用大量的VLAN ID。

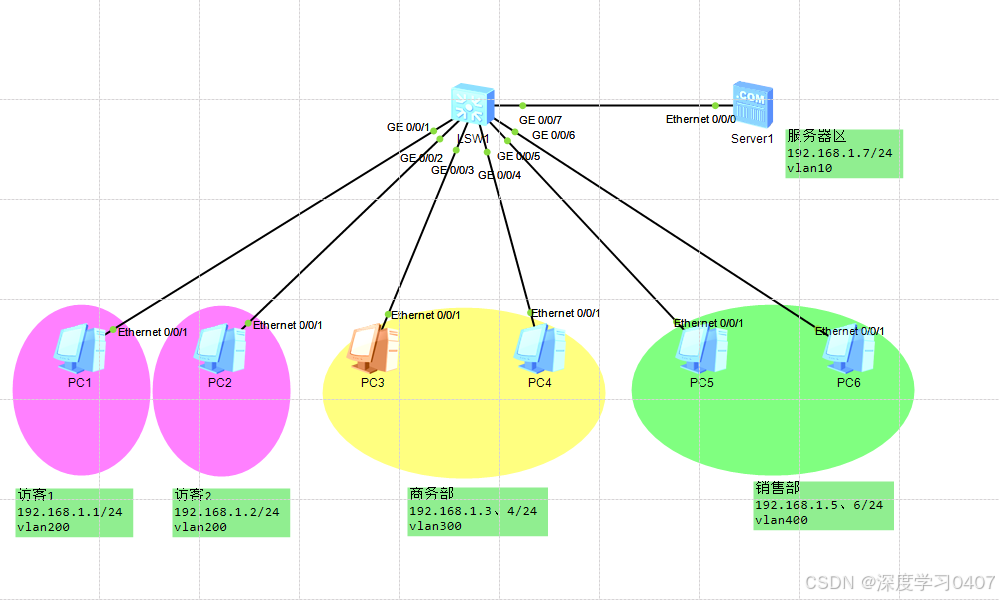

在这里插入图片描述

访客可以使用一个VLAN，但是多个访客之间不可访问
步骤：
首先创建规划的vlan
设置一个主vlan，vlan10 = 所有子vlan都能和主vlan通信
基于业务，设置隔离型的子vlan，vlan200
设置多个互通型子vlan，vlan300和vlan400
实现：
所有的子vlan都可以和主vlan通

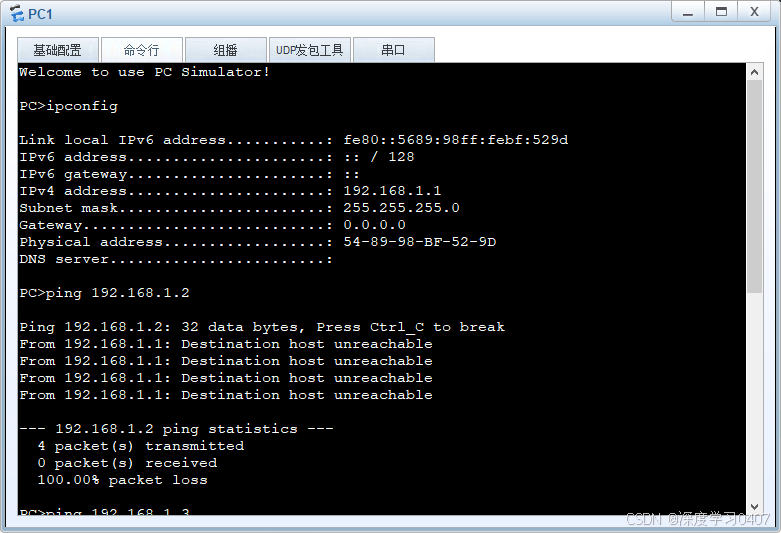

隔离型子vlan和其他子vlan不同，隔离型子vlan内也不能互通

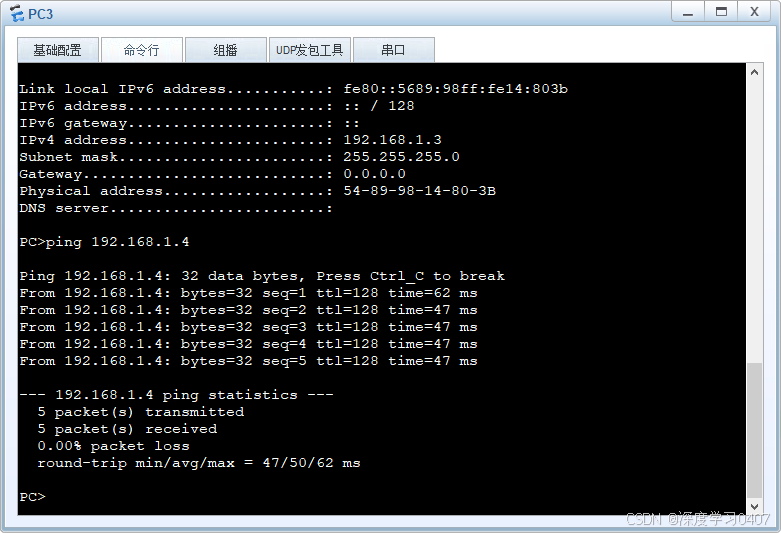

互通型子vlan和其他子vlan，互通型子vlan内能互通

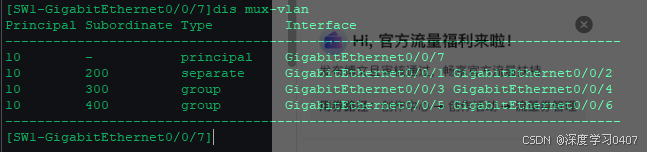

[SW1]vlan 10
 mux-vlan
 subordinate separate 200
 subordinate group 300 400

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 200
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 200
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 300
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 300
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 400
interface GigabitEthernet0/0/6
 port link-type access
 port default vlan 400
interface GigabitEthernet0/0/7
 port link-type access
 port default vlan 10


interface GigabitEthernet0/0/1
port mux-vlan enable
interface GigabitEthernet0/0/2
port mux-vlan enable
interface GigabitEthernet0/0/3
port mux-vlan enable
interface GigabitEthernet0/0/4
port mux-vlan enable
interface GigabitEthernet0/0/5
port mux-vlan enable
interface GigabitEthernet0/0/6
port mux-vlan enable
interface GigabitEthernet0/0/7
port mux-vlan enable
