人体工程学在电器插座分布及安装尺寸的运用

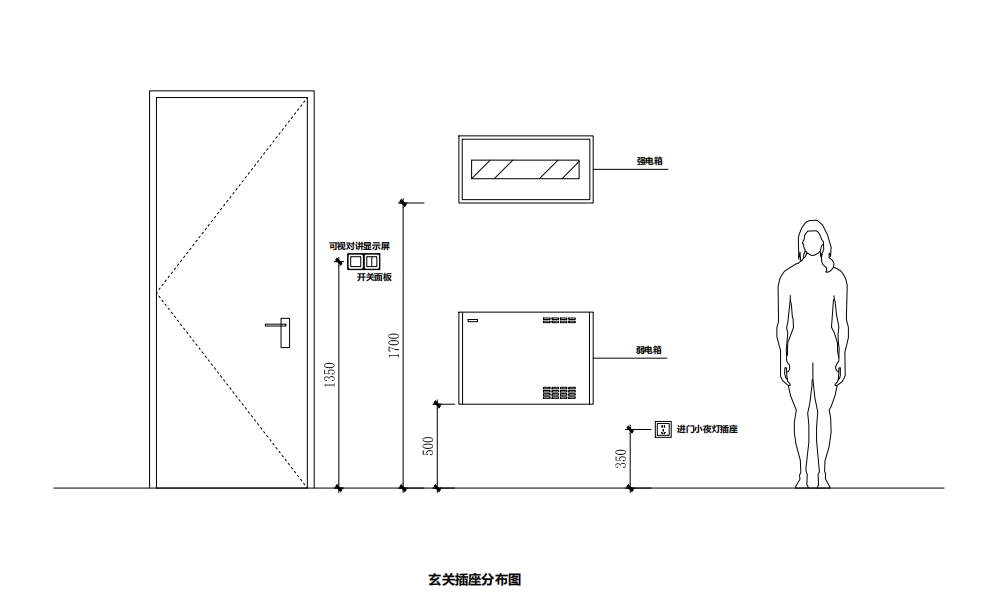

1.1 玄关

功能配置

强弱电箱、进门小夜灯、可视对讲显示屏。

强电箱离地高度宜为 1700 mm;

弱电箱离地高度宜为 500 mm;

可视对讲显示屏的中心离地安装高度宜为 1350 mm;进门小夜灯插座的安装高度宜为 350 mm。

技术注意事项

①强弱电箱应注意位置规避，避免出现交叉埋线。

②没带强电插座的弱电箱应在弱电箱内设置强电插座，随着弱电设备的增多，单一插座已经不能满足使用要求，建议选用带强电插座的弱电箱。

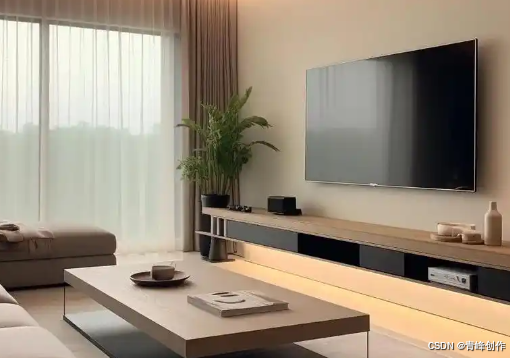

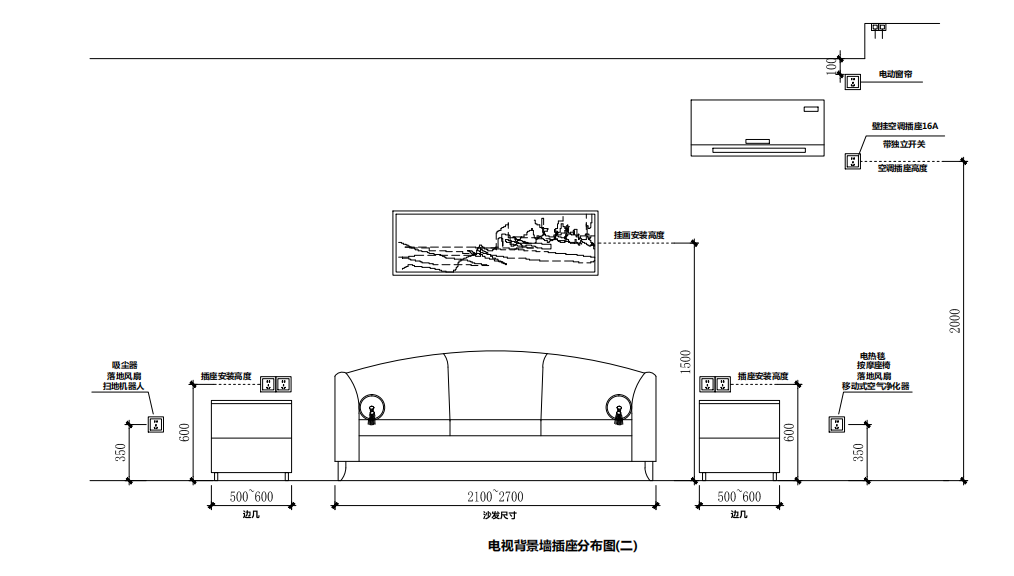

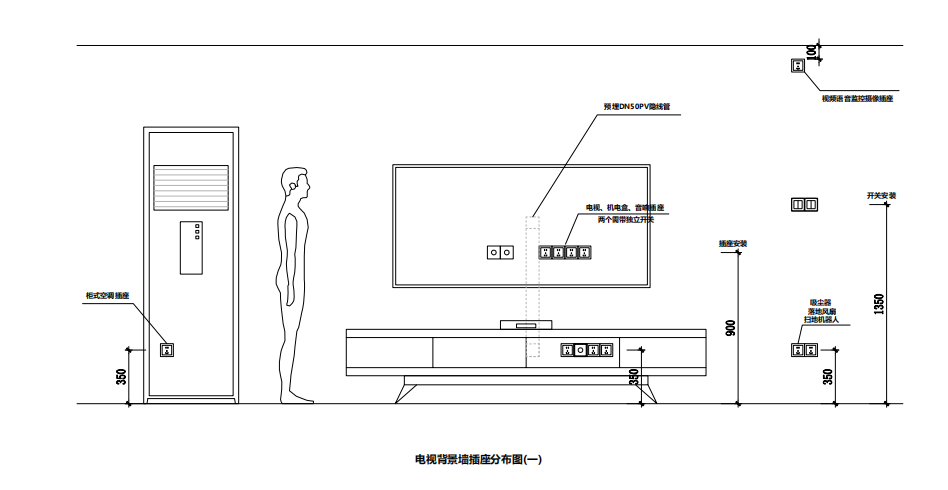

1.2 客厅

客厅空间一般分为电视区与沙发区

电视机、机电盒、音响功放插座的安装高度宜为350 mm或900 mm;

电视机的中心安装离地尺寸宜为1200 mm;

吸尘器、扫地机器人、落地扇的插座安装高度宜为 350 mm;

视频语音监控摄像插座安装高度宜为 2400 mm;

吸尘器、电蚊香液插座的安装高度宜为 350 mm;

按摩座椅、盆式脚用按摩器、移动式空气净化器、电热毯插座安装高度宜为 350 mm;挂画安装高度宜为1500 mm;

柜式空调插座安装高度宜为 350 mm;，壁挂空调插座安装高度宜为 2000 mm;

电动窗帘插座安装高度宜为 2350 mm。

技术注意事项

①机电设计师需明确电视机是挂墙安装还是台式安装，两种安装方式会影响插座点位布置。

②客厅空调需留意建筑预留空调室外机摆放位置，是柜式空调还是挂壁空调需明确，两者插座点位布置高低不同。

③如果有超过输入功率为2400W(3匹)的空调,需独立安装空气开关(不能采用插座连接)。

④较大窗户电动窗帘宜左右各一台电机，便于单边收缩。

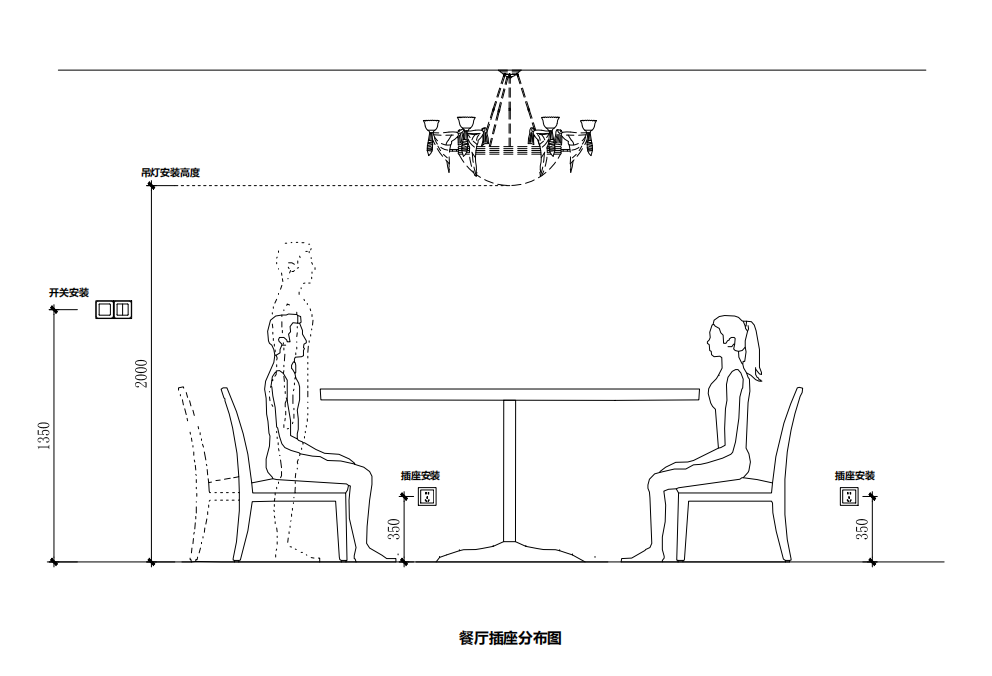

1.3 餐厅

功能配置

电风扇、电磁炉、USB 充电插座、恒温酒柜、电火锅。

电磁炉、落地扇等的插座安装高度宜为 350 mm;

餐桌上的吊灯距离桌面高度宜为 800 mm。

技术注意事项

蒸烤箱与特别标注插座为16A外，其余插座均为10A。

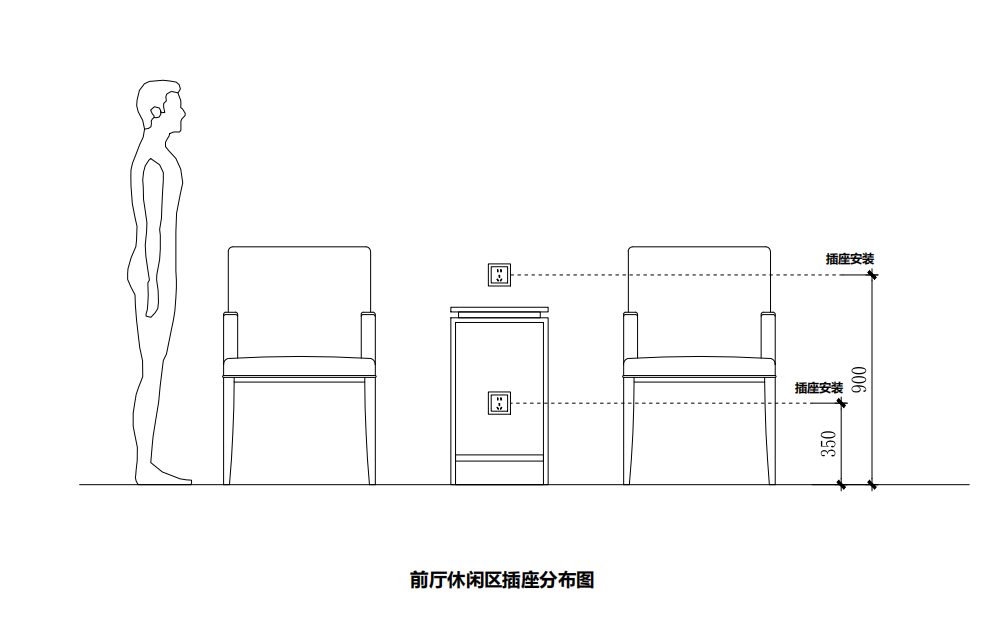

1.4 休闲区

功能配置

落地灯、落地风扇、手机无线充电器

落地灯、落地风扇的插座安装高度宜为 350 mm;手机无线充电器的插座安装高度宜为 900 mm。

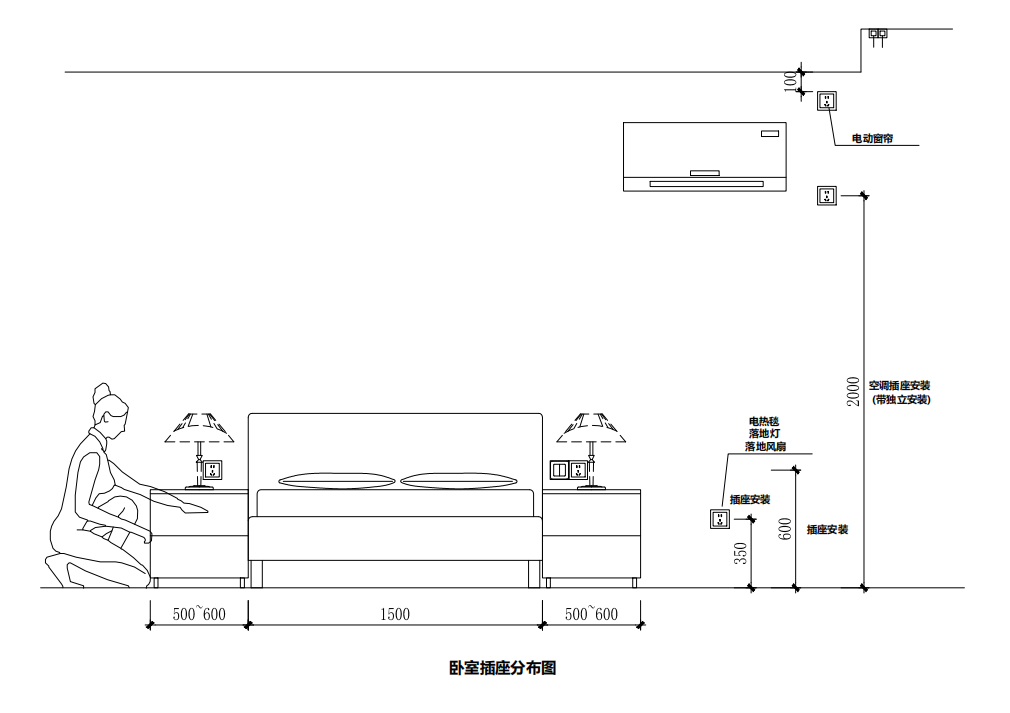

1.5 卧室

功能配置

台灯、落地灯、电蚊香、电熨斗、手机无线充电器。

电蚊香、电熨斗、落地灯的插座安装高度宜为 350 mm;

台灯、手机无线充电器的插座安装高度宜为 600 mm;

床头柜的高度宜为 500 mm。

技术注意事项

①卧室床头两边插座应为带 USB 插口的面板插座。

②卧室空调插座点位需先现场确定建筑预留空调室外机安装位置，再确定室内机空调插座点位。输入功率为800W(1匹)以下含800W的空调可使用10A插座。

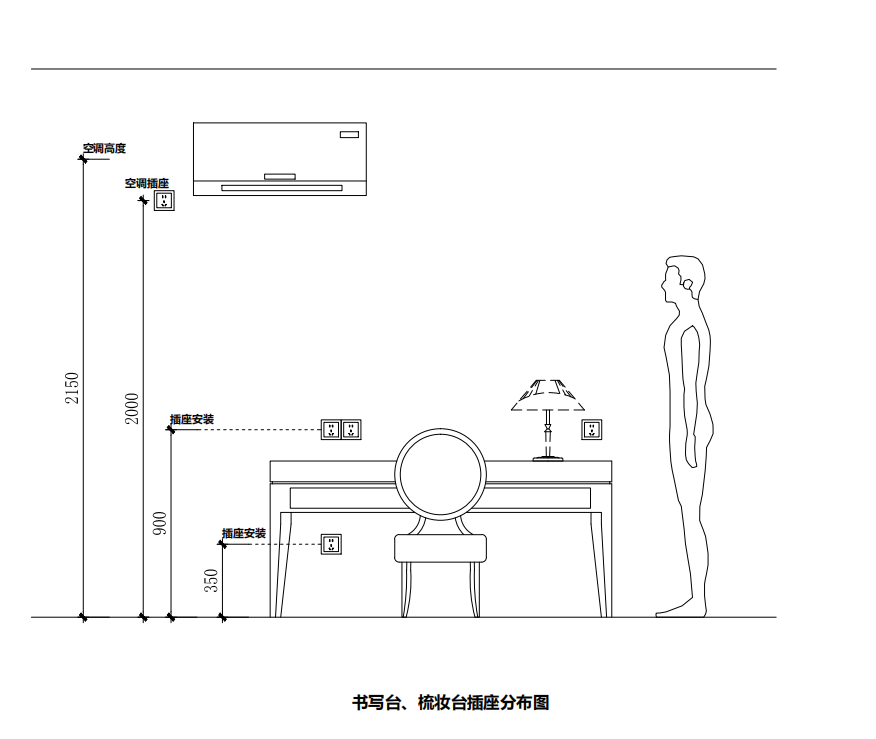

1.6 书写台、梳妆台

功能配置

台灯、电蚊香液、手机无线充电器、电脑、移动式空气净化器、移动式电暖炉。

移动式空气净化器、移动式电暖炉的插座安装高度宜为350mm;台灯、手机无线充电器的插座安装高度宜为900 mm;挂壁空调的插座安装高度宜为 2000 mm。

技术注意事项

①购买书写台时需留意不同款式下方的结构，避免阻挡下方插座面板。

②独立书房的空调需现场留意空调室外机位置再确定插座点位，输入功率为800W以下含800W的空调可使用10A插座。

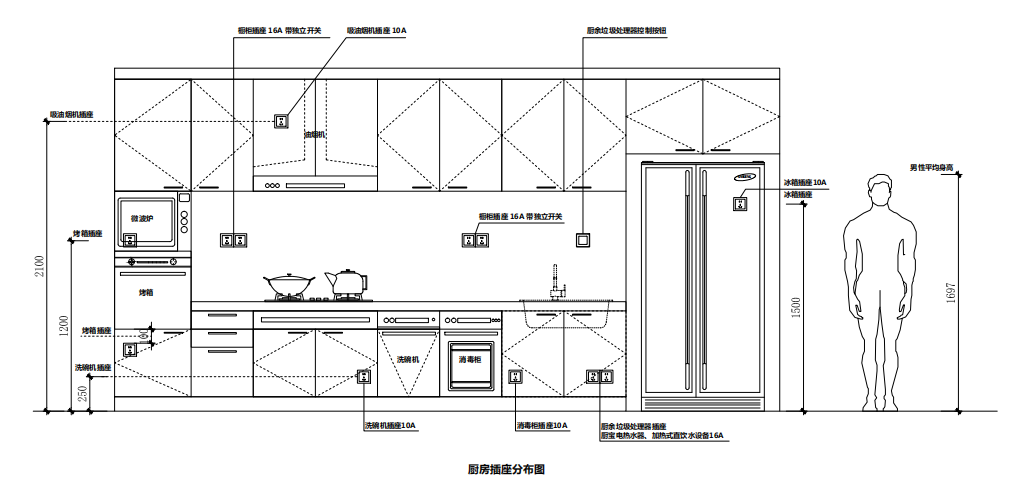

1.7 厨房

功能配置

微波炉、烤箱、消毒柜、洗碗机、厨余垃圾处理器、厨房热水宝、冰箱、吸油烟机、净水器。

烤箱的插座安装高度宜为 550 mm( 烤箱的厚度会影响插座的安装，所以烤箱的插座应尽量安装在上下方或侧方);

消毒柜、洗碗机的插座安装高度宜为 250mm( 消毒柜、洗碗机的插座应尽量安装在侧边);

厨余垃圾处理器、厨房电热水器、加热式直饮水设备的插座安装高度宜为250mm，厨余垃圾处理器控制按钮的安装高度宜为 1200 mm;

微波炉的插座安装高度宜为 1200 mm;

冰箱的插座安装高度宜为 1500 mm;

吸油烟机的插座安装高度宜为 2100 mm;

橱柜插座的安装高度宜为 1200 mm。

技术注意事项

①厨房插座必须在设计图完成后与橱柜制作公司进行技术交底，因为橱柜的分隔板会阻碍插座面板的安装位置。

②厨房电器种类繁多，机电设计师应向甲方确定需安装的厨房电器以及各电器功率。

③冰箱应采用独立专线、不间断电源。

1.8 卫生间

功能配置

电吹风、电动剃须刀、智能坐便器、太阳能热水器、电热毛巾架。

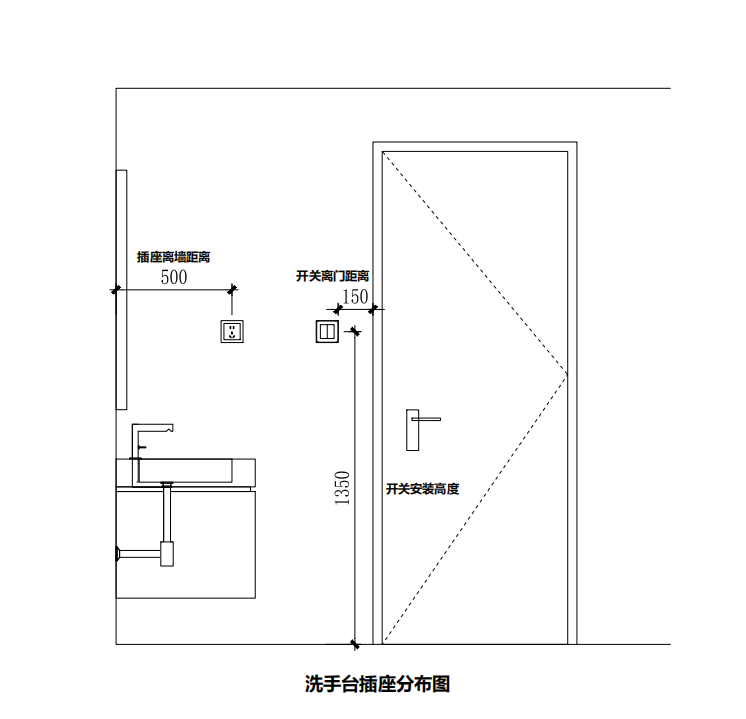

电吹风、电动剃须刀的插座安装高度宜为 1350 mm;

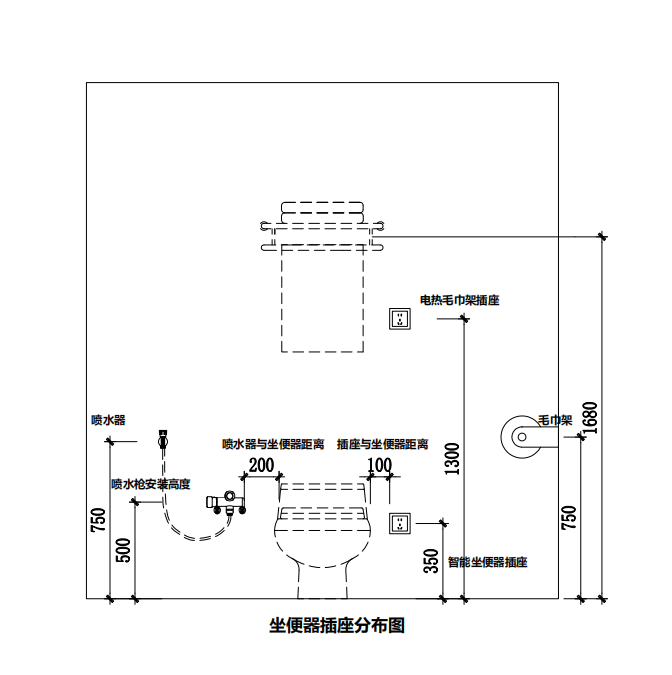

智能坐便器的插座安装高度宜为 350 mm;

太阳能热水器的插座安装高度宜为 2000 mm;

电热毛巾架的插座安装高度宜为1300mm。

技术注意事项

①安装即热式电热水器，需采用独立专线。目前市面上即热式热水器7500W，专线4m 独立开关为C32;8500W,专线6m'独立开关为C40。

②卫生间内所有强电插座需加装普通防水罩，级别IPX5.

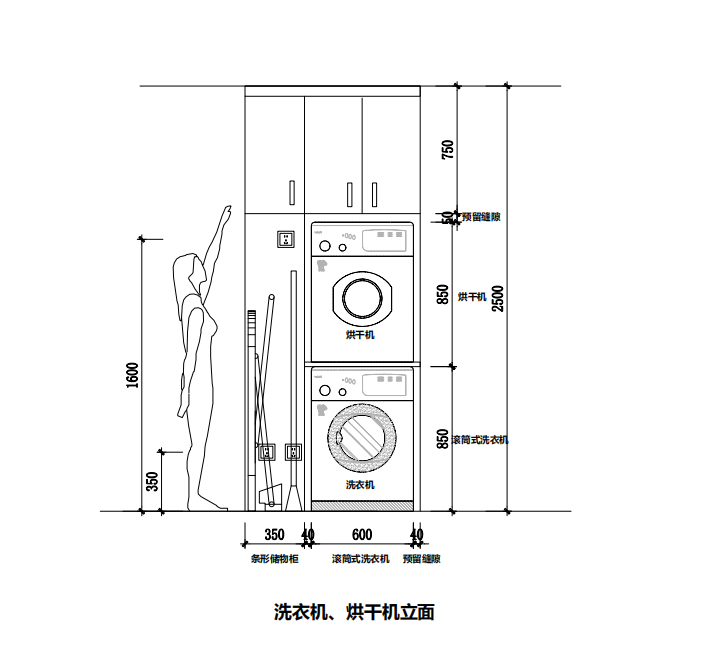

1.9 阳台(生活阳台、景观阳台 )

功能配置

洗衣机、烘干机、燃气式热水器。

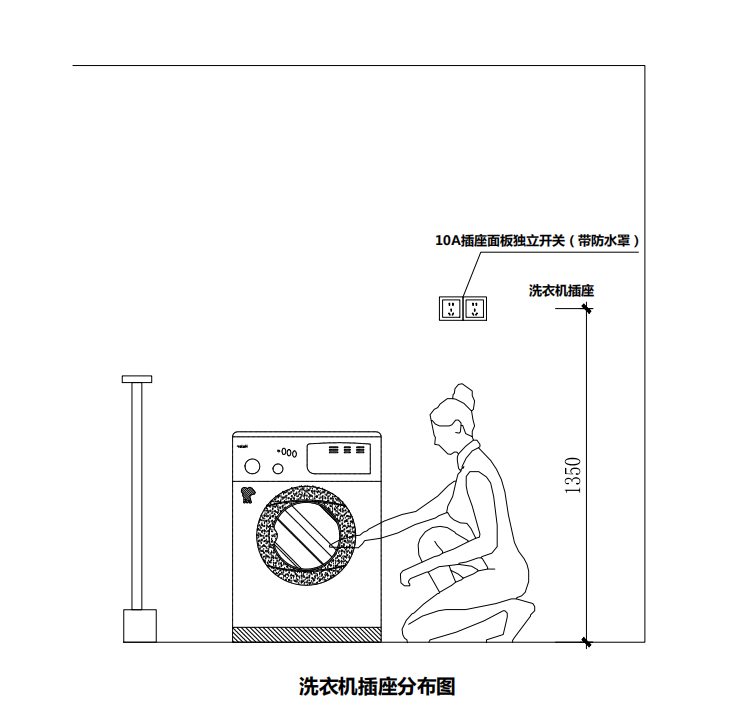

洗衣机、烘干机的插座安装高度宜为 1350 mm;

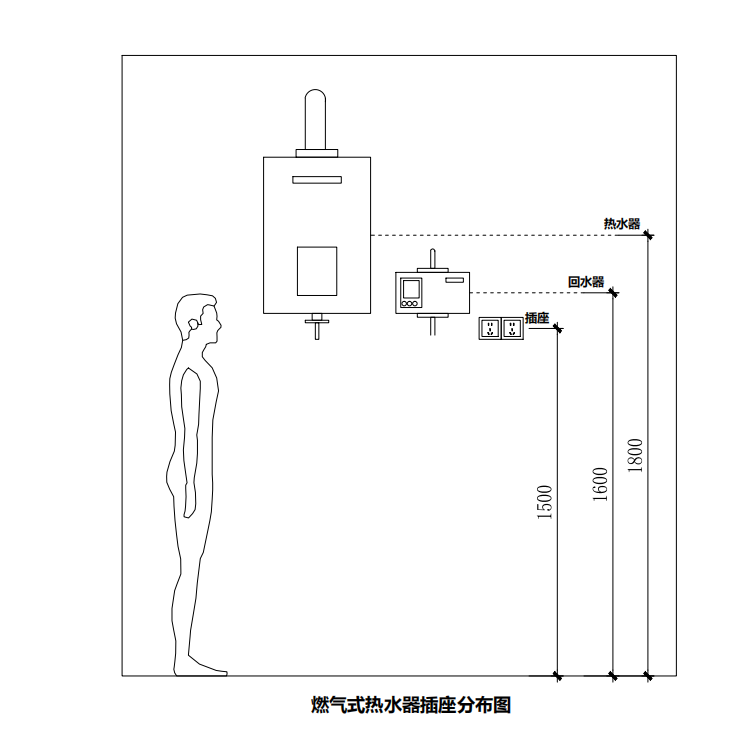

燃气式热水器的插座安装高度宜为 1500 mm。
