MDM（Microprocessor Debug Module）ip核虚拟窗口

本文链接：https://blog.csdn.net/q1508014114/article/details/145650798

虚拟串口

1 逻辑增加虚拟串口MDM功能

真实物理串口是通过AXI-uart连接的。
MICROBLAZE的调试方法介绍
microblaze调试方法
MDM（Microprocessor Debug Module）ip核
XMD-stub（JTAG－UART IP核）
ISS
Virtual Platform

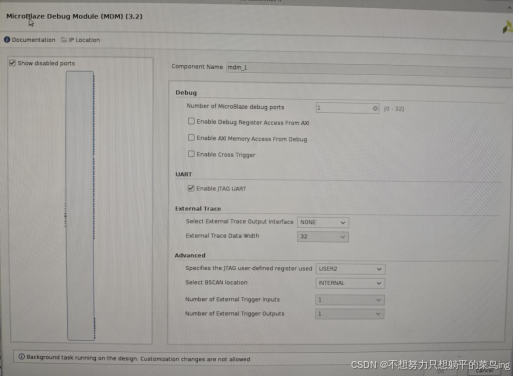

当硬件没有留物理调试串口时，可以让逻辑组进行设计一个“虚拟串口”，该ip核:
mdm

2 vitis 项目设置输出

2.1 工程平台设置

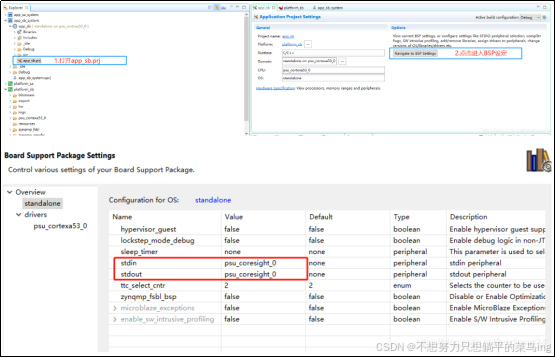

项目导入逻辑.xsa文件后，可在平台
–platform.spr
—Board Support Package
–Modify BSP SETTING –
-Overview下的第一行—stdin与stdout 更换为mdm_1;
在这里插入图片描述

2.2 虚拟串口MDM驱动

背景：FPGA上跑freeRTOS，逻辑的串口采用的是MDM_1核 uartlite，与axi_uartlite_0 uartlite不同，只需要更改原先serial.c/serial.h 的串口设备号、中断号即可。
有三处修改：

//XPAR_UARTLITE_1_DEVICE_ID 参数
xStatus = XUartLite_Initialize( &xUantLiteInstance,XPAR_UARTLITE_1_DEVICE_ID)
//XPAR_INTC_0_UARTLITE_1_VEC_ID 参数
xStatus =xPortInstallInterruptHan
