光学仿真案例(7)基于矩形金属波导的漏波天线仿真模拟 FDTD

目录

案例内容

 案例源文件

---

案例内容

当电磁波沿行波结构传播时，若沿此结构不断地产生辐射，所辐射的波称为漏波。这种产生漏波的结构称为漏波天线。该案例基于金属矩形波导的侧壁狭缝仿真实现了漏波天线 (leaky-wave antenna, LWA)。另外利用方向性分析组对辐射模式和辐射效率进行了研究。该案例演示了如何修改方向性分析组，以计算矩形波导输入和输出端口通过方向性分析组的监视器的功率，这样就可以精确地计算出总辐射功率。

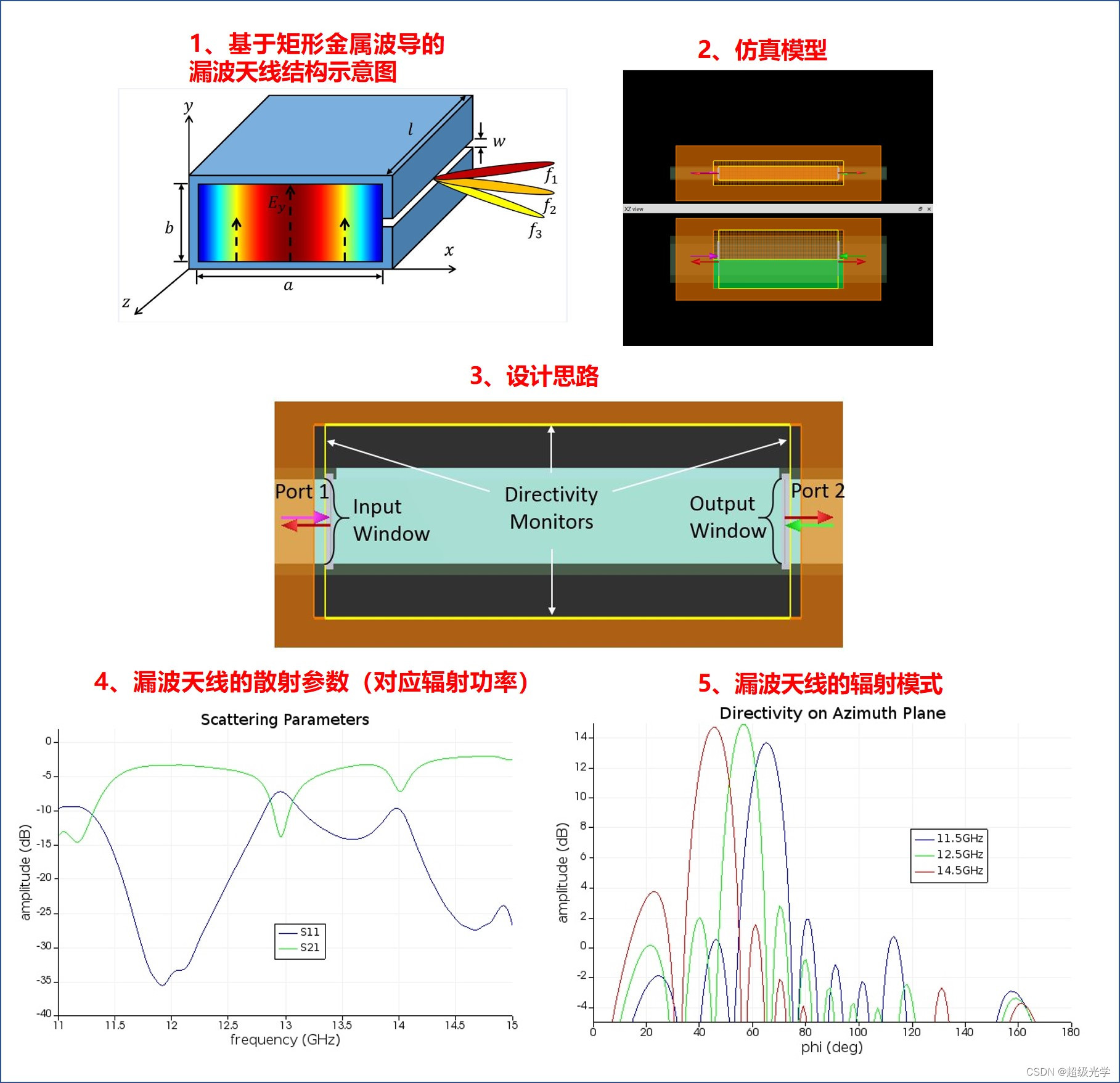

演示：

1. 基于矩形金属波导的漏波天线结构示意图

2. 仿真模型

3. 设计思路

4. 漏波天线的散射参数（对应辐射功率）

5. 漏波天线的辐射模式

 案例源文件
