GNS3 vm 添加 H3C VSR1000 镜像、导入初始配置

从华三官网下载 VSR1000 最新版镜像

解压文件，使用 VSR1000_H3C-CMW710-R1340P19-X64.qco

在 Linux 中编辑该镜像文件

# 查看是否加载 nbd 模块
sudo lsmod | grep nbd
# 加载nbd模块
sudo modprobe nbd max_part=16
# 挂载
qemu-nbd -c /dev/nbd0 VSR1000_H3C-CMW710-R1340P19-X64.qco

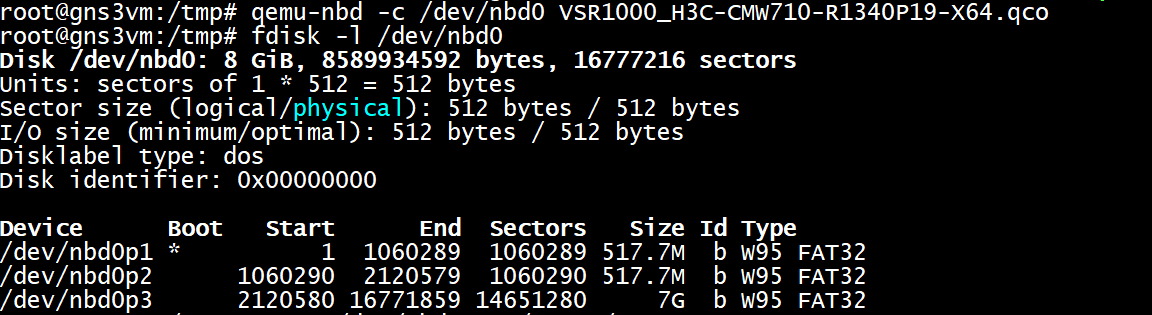

# 查看挂载的分区
 fdisk -l /dev/nbd0

可以看到有 3 个分区，前两个是启动分区，配置文件保存在第三个分区中，挂载第三个分区

# 挂载
mount /dev/nbd0p3 /tmp/test1/
# 查看分区文件
ls
# 可以看到几个镜像文件
VSR1000-CMW710-BOOT-R1340P19-X64.bin            VSR1000-CMW710-SYSTEM-R1340P19-X64.bin
VSR1000-CMW710-PACKET-CAPTURE-R1340P19-X64.bin  VSR1000-X64.ipe

将配置文件写入到 startup.cfg 中

cd /tmp/test1
sudo tee startup.cfg <<EOF
#
line class aux
 user-role network-admin
 undo user-role network-operator
 authentication-mode none
 idle-timeout 0 0
#
line class con
 user-role network-admin
 idle-timeout 0 0
 authentication-mode none
#
line vty 0 63
 user-role network-admin
 idle-timeout 0 0
 authentication-mode scheme
#
 ssh server enable
#
local-user admin class manage
 authorization-attribute user-role network-admin
 password simple Admin@h3c.com
 service-type terminal ssh
#
EOF

配置文件写入后，取消挂载，导入 GNS3 中

# 取消挂载
umount  /tmp/test1/
qemu-nbd -c /dev/nbd0

导出文件到 Windows 中

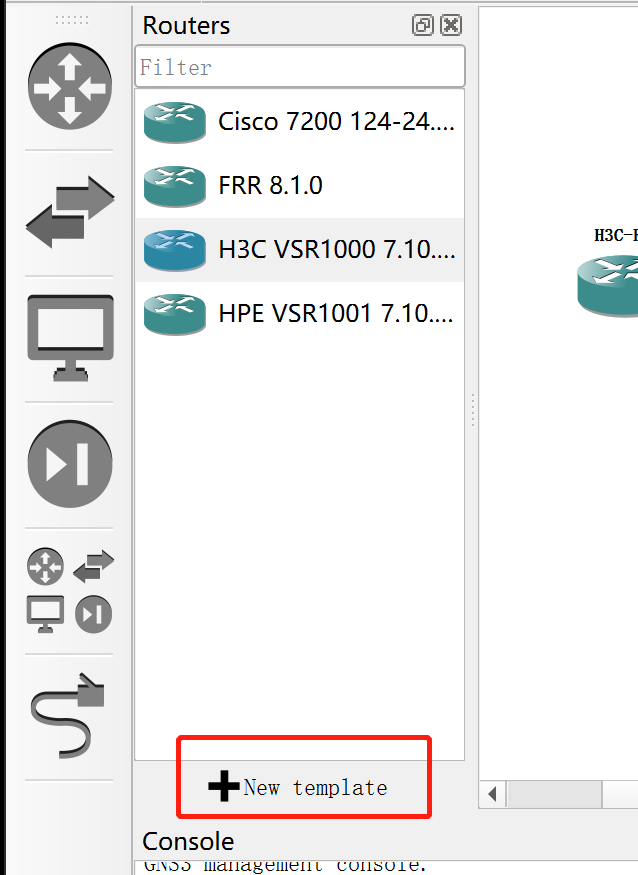

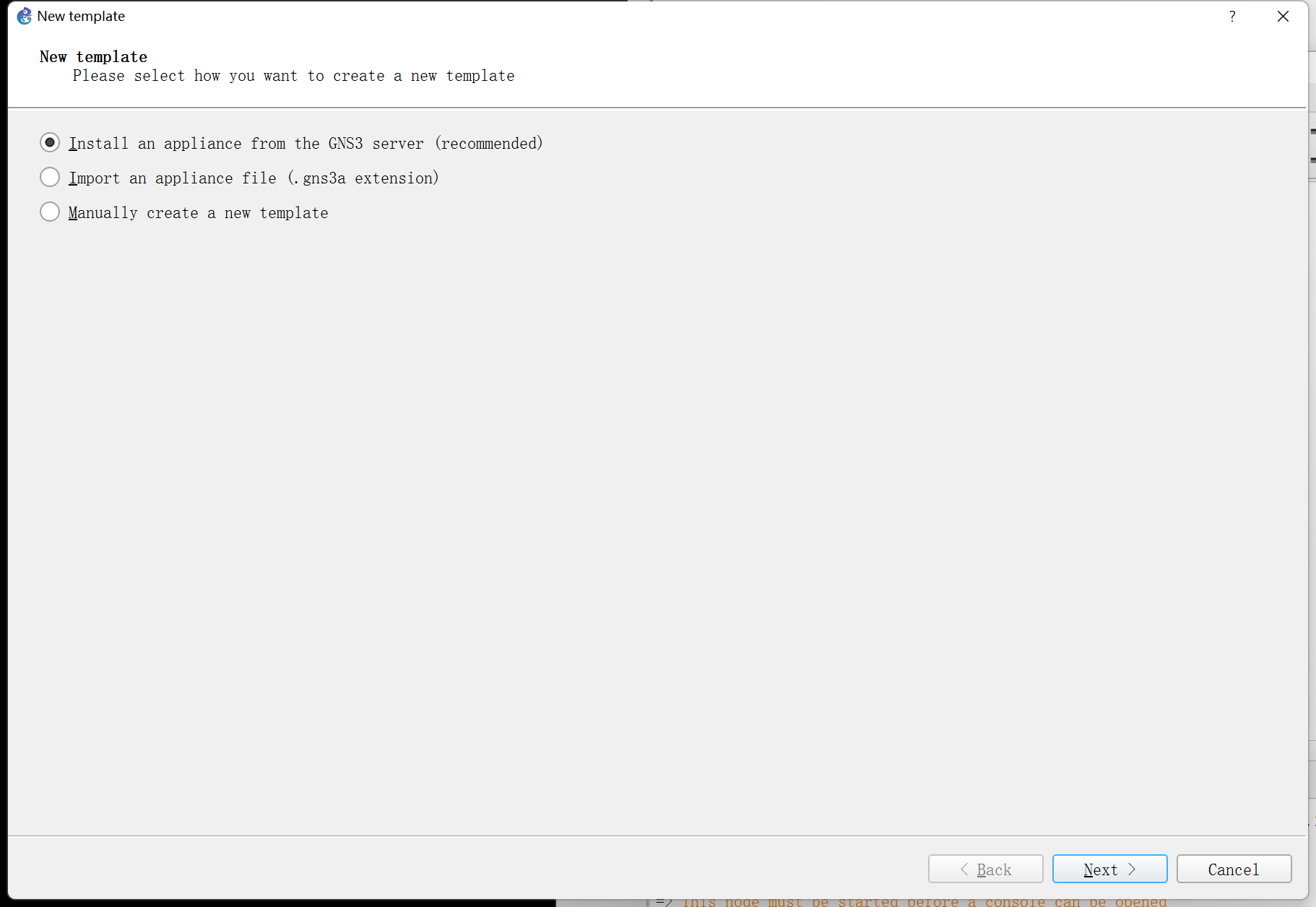

打开 GNS3，添加模板

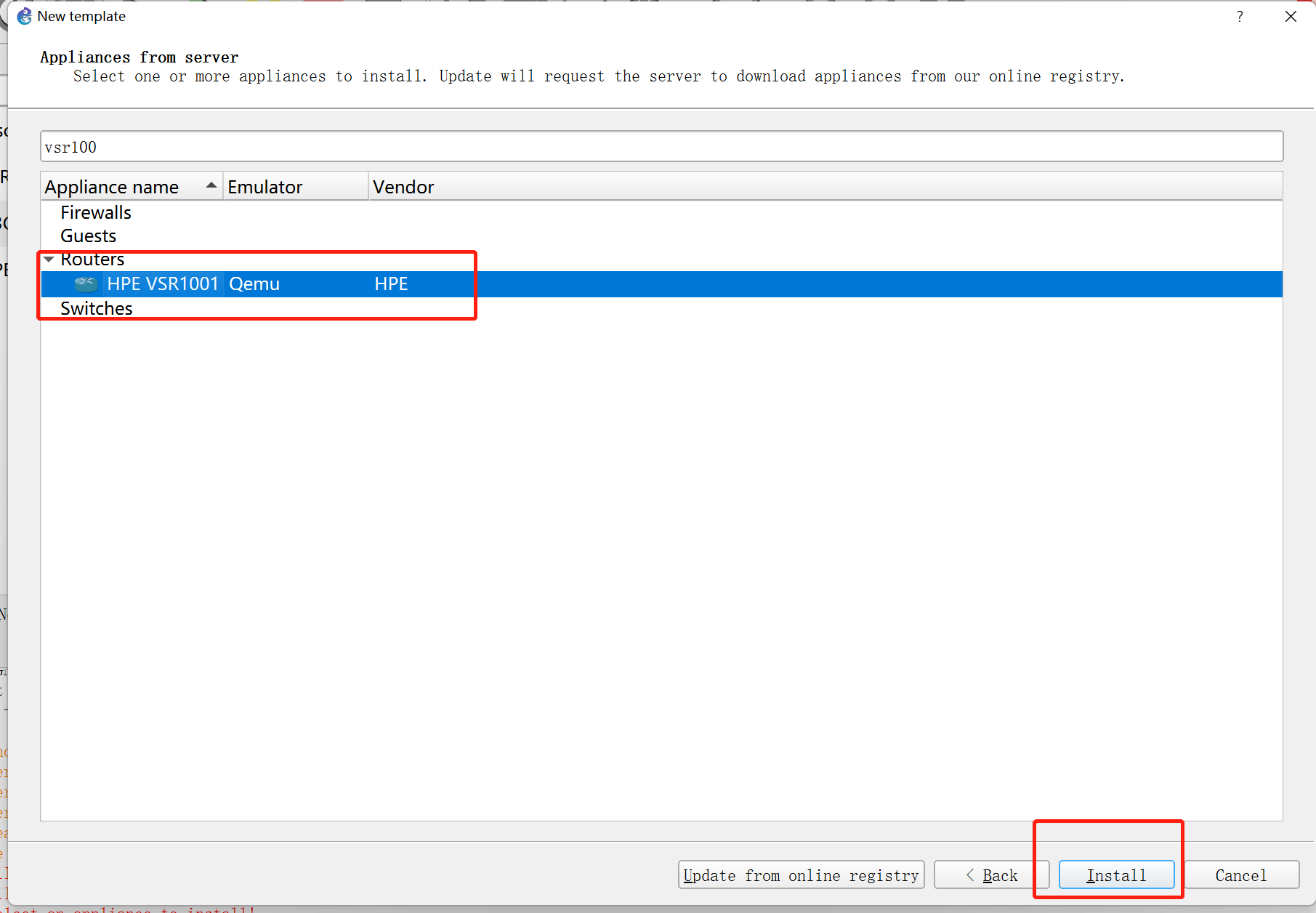

选择 HPE VSR1001 ，点击 Install

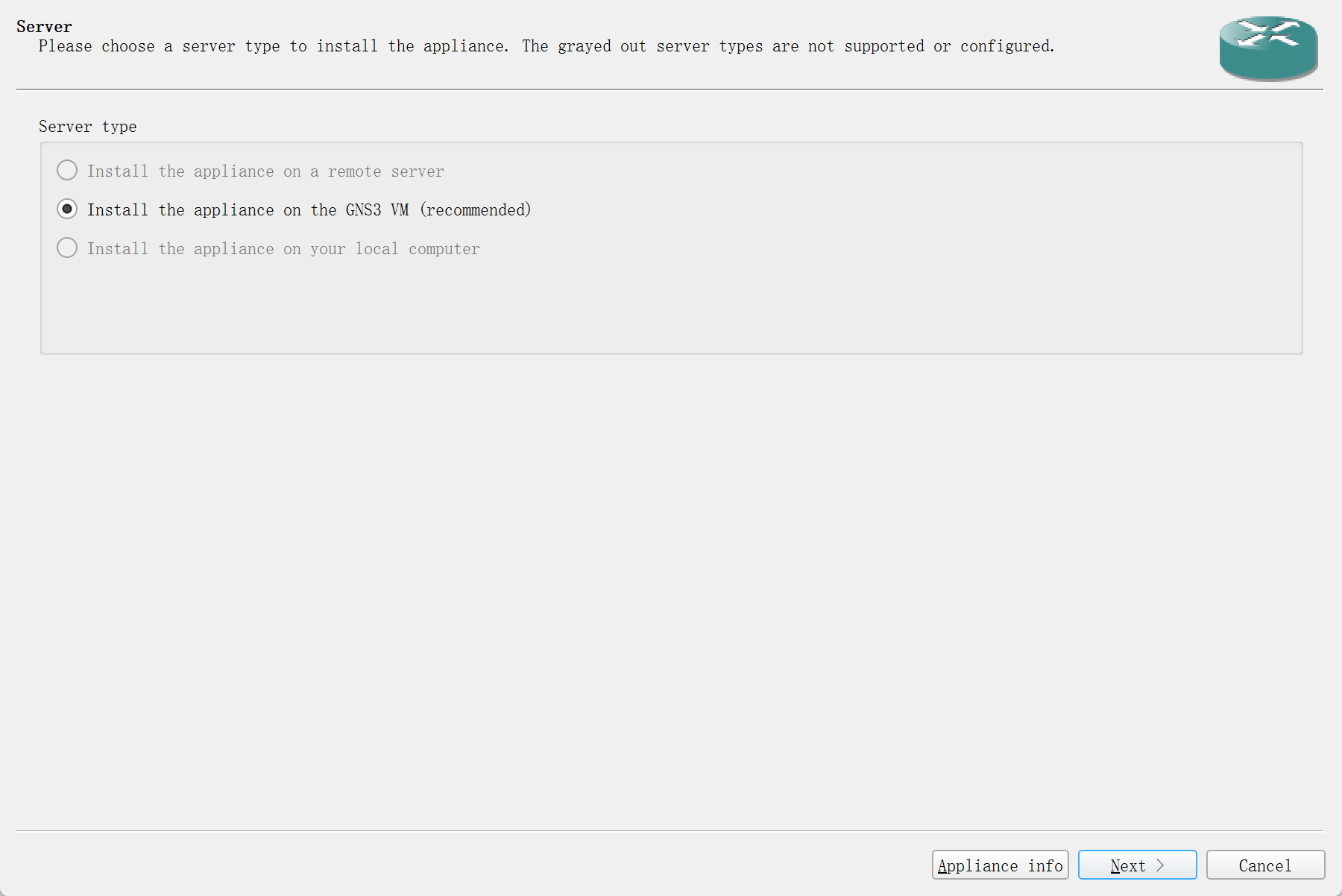

qemu 只能运行在 GNS3 VM 中

一直点 下一步

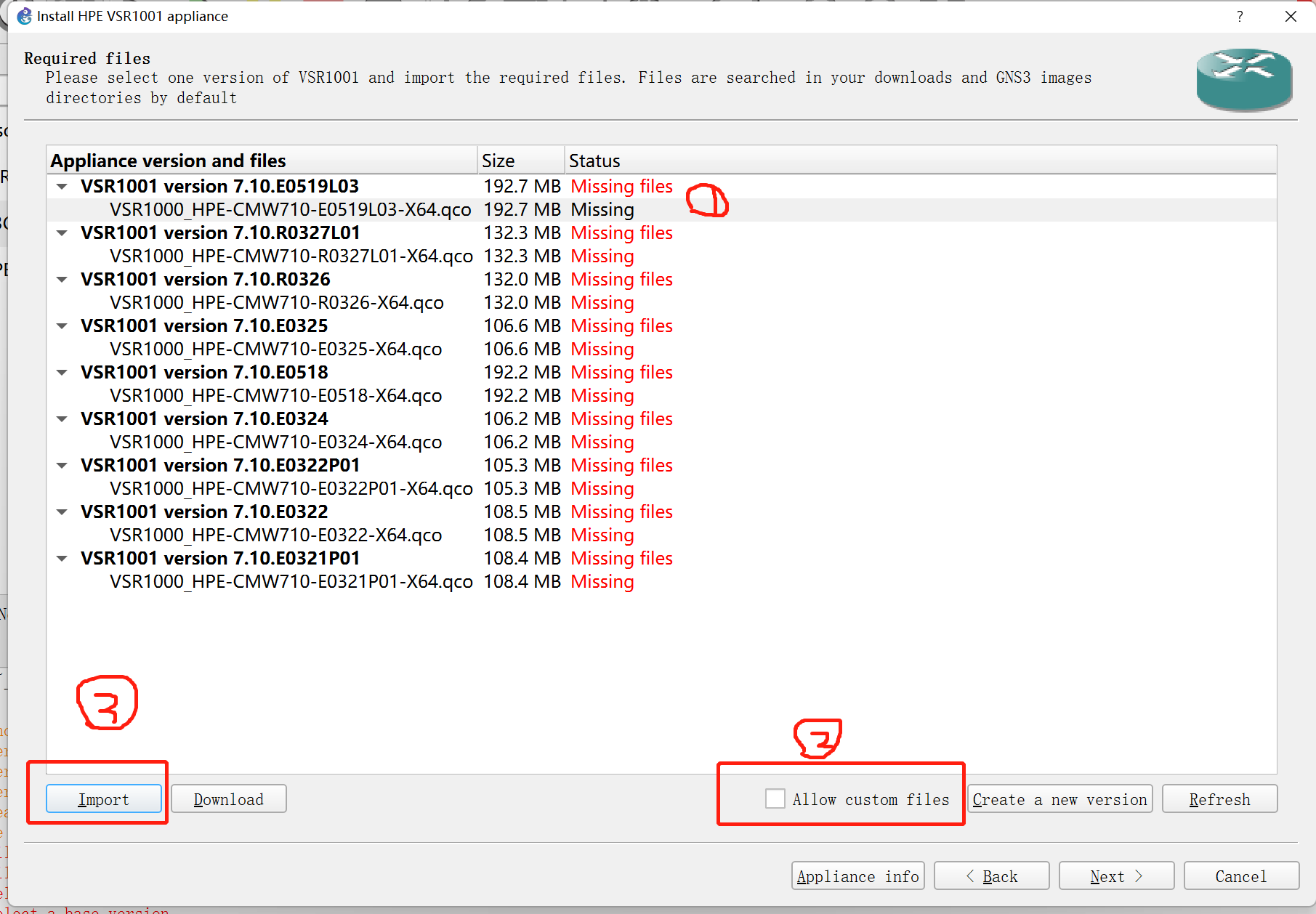

这里 ② 处要打勾，表示允许使用自定义文件，然后 Import 导入自定义的 qco 文件

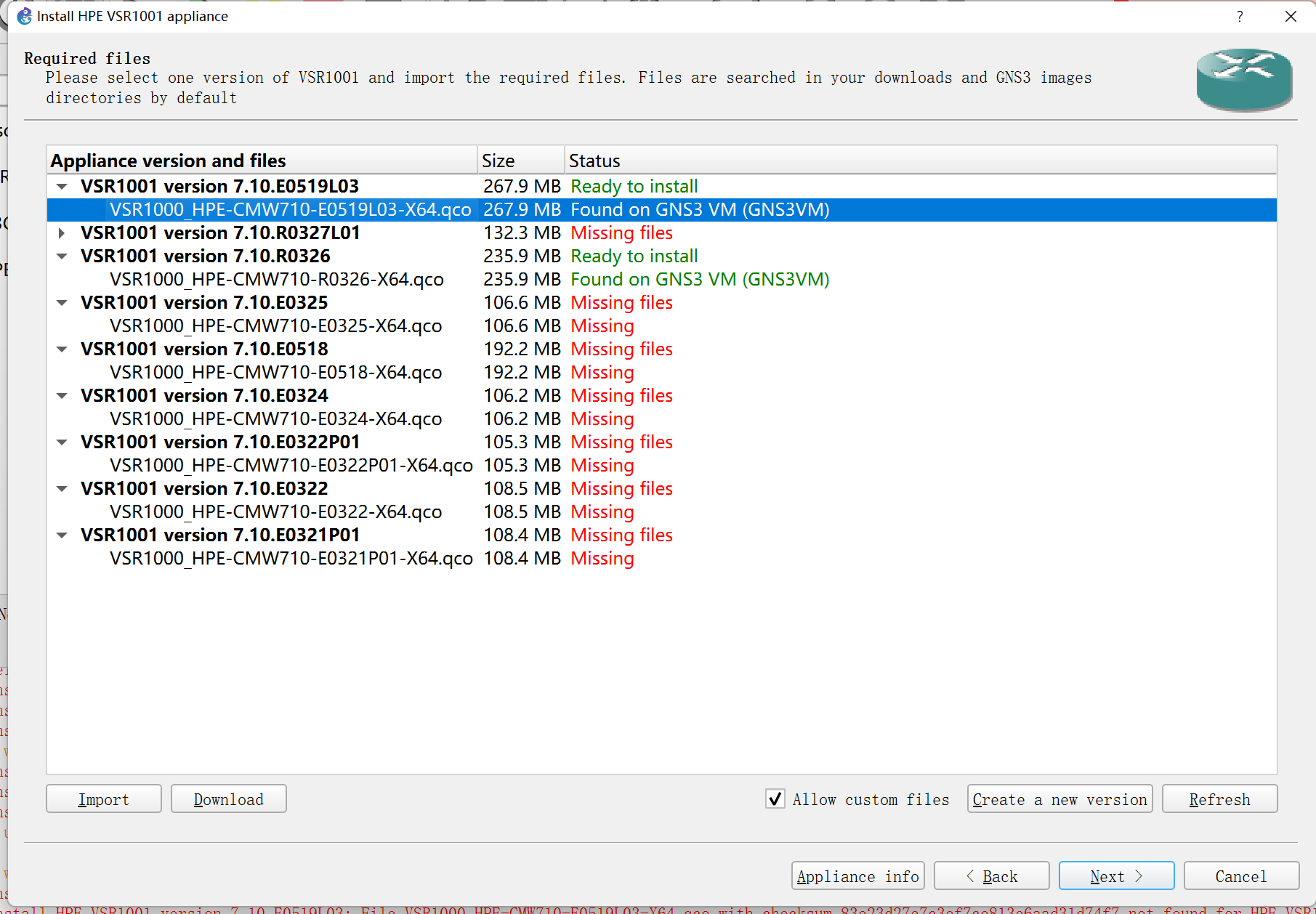

导入完成后，点击右下角 Refresh，刷新状态后， 下一步 Next

完成添加后，可以看到自定义的镜像，右键配置模板。

将名字改为 H3C VSR1000

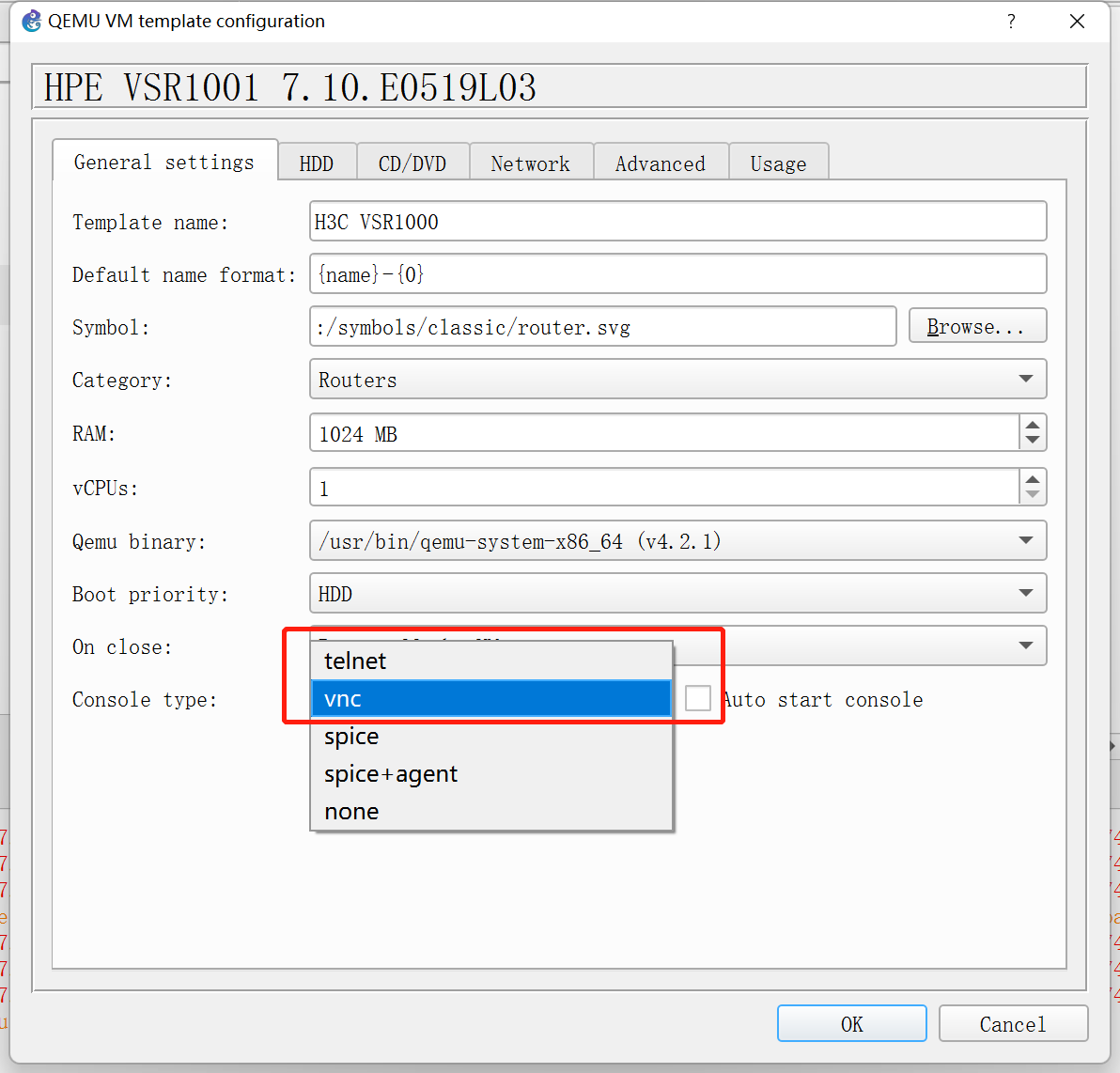

因为这是一个 qemu 虚拟机，所以 Console type 默认是 vnc，这样就不能使用 SecureCRT 等终端工具连接模拟器；
如果改为 telnet，打开设备后会提示没权限操作设备。
原因：默认情况下 telnet 连接的是设备的 aux0 口，而 aux0 是 network-operator 权限，无法操作设备。

这就是前面要内置初始配置的原因。

由于自定义的镜像内置了 startup.cfg，为路由器设备开启了 aux0 口的权限。

line class aux
 user-role network-admin
 undo user-role network-operator
 authentication-mode none
 idle-timeout 0 0
#

所以，这里 Console type 可以使用 telnet。

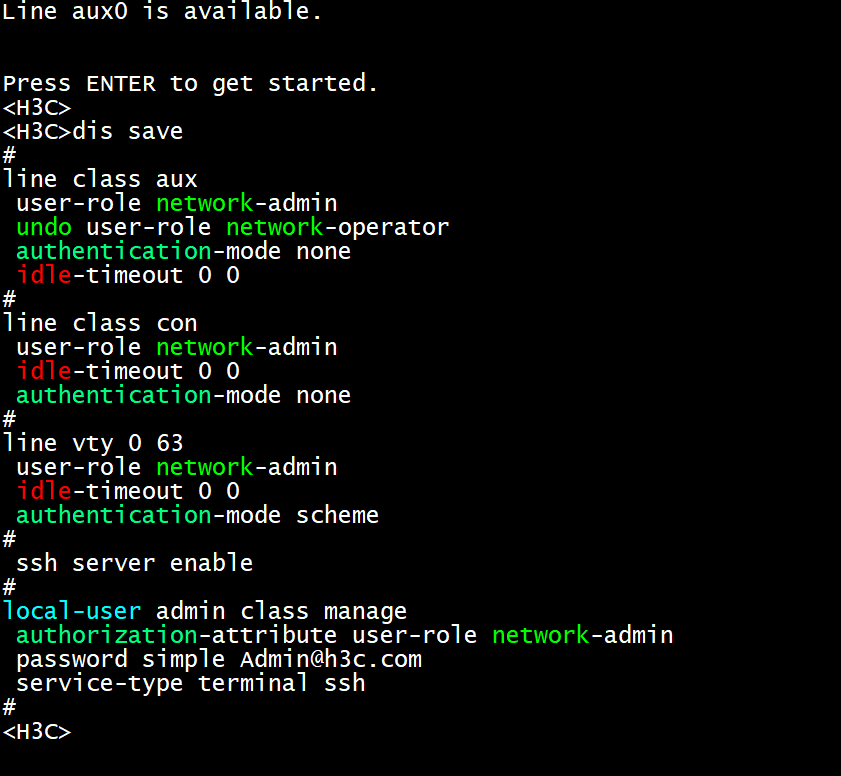

拖一台设备启动测试下，查看设备的配置： dis save

可以看到自定义的初始配置已经生效，可以愉快的使用 SecureCRT 连接设备了！

如果你不想自己自定义的话，可以从下面链接下载镜像。

https://download.csdn.net/download/q965844841qq/86504069
