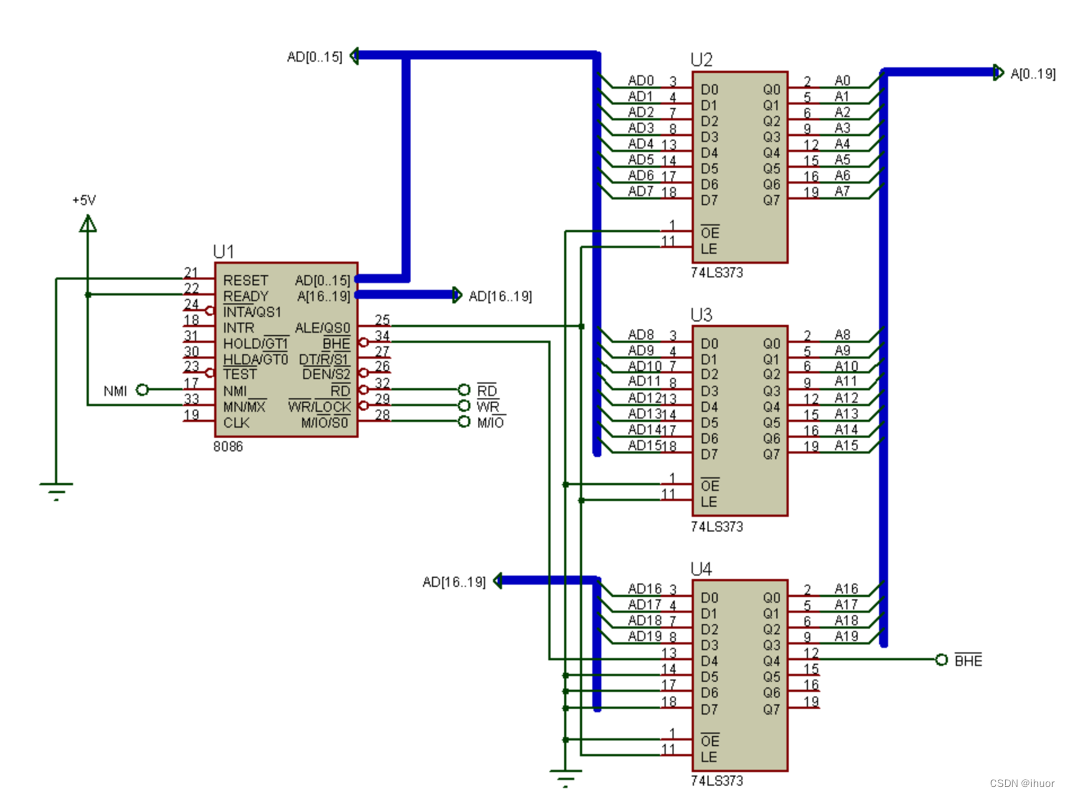

在Proteus中完成如下的8086最小模式下的配置原理图

最新推荐文章于 2025-03-14 13:26:37 发布
最新推荐文章于 2025-03-14 13:26:37 发布
阅读量1.8k 收藏 13
点赞数 8
文章标签： proteus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/q_kkk/article/details/137401455
版权

画图操作：

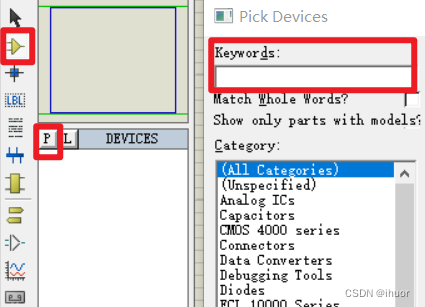

1.添加原件：从左至右 点击并输入器件名称

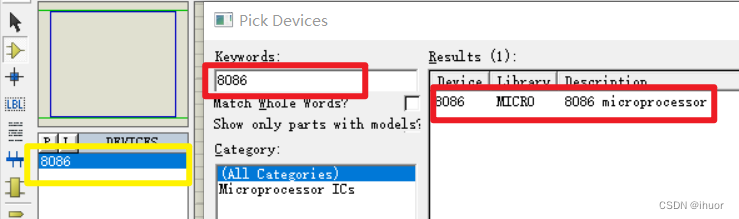

将最右侧红框的搜寻结果双击 将其添加到黄框处  点击黄框器件 便可添加置仿真页面

2.

以上标识皆在此处添加 双击在仿真页面的相应图标 便可添加描述（例如：+5v）

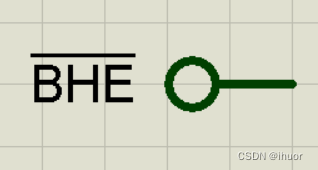

3.怎么表示低电平有效

便可以得到

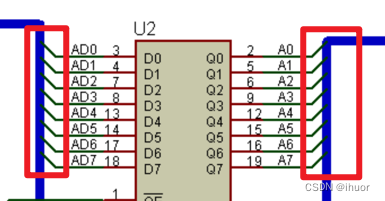

4.基于proteus的总线绘制方法

基于Proteus的总线的绘制方法_proteus 8中怎样画总线-CSDN博客
