Geant4学习之CAD模型导入(1)


Geant4中CAD模型导入必要性

三维实体建模方法:

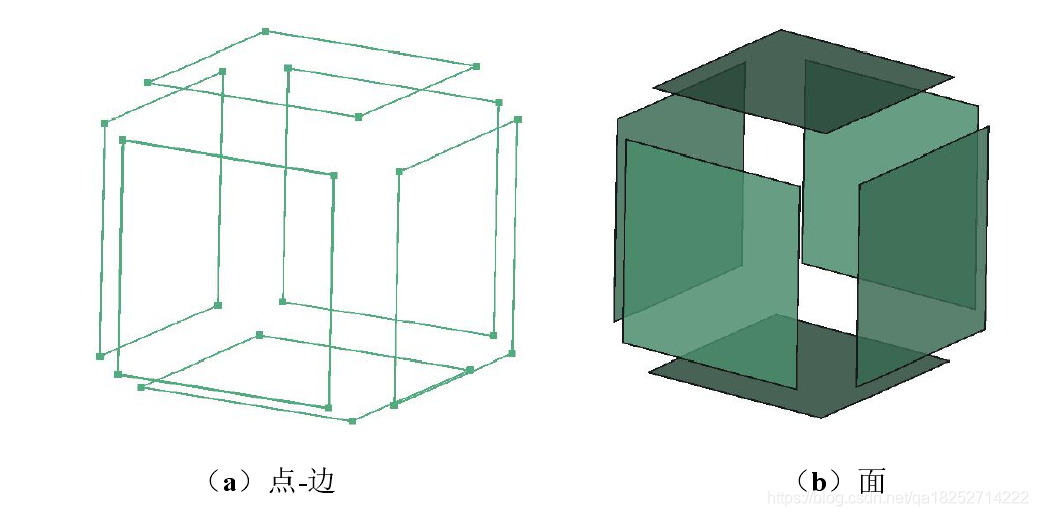

边界表示法(Boundary Pepresentation,BRep)
在这里插入图片描述

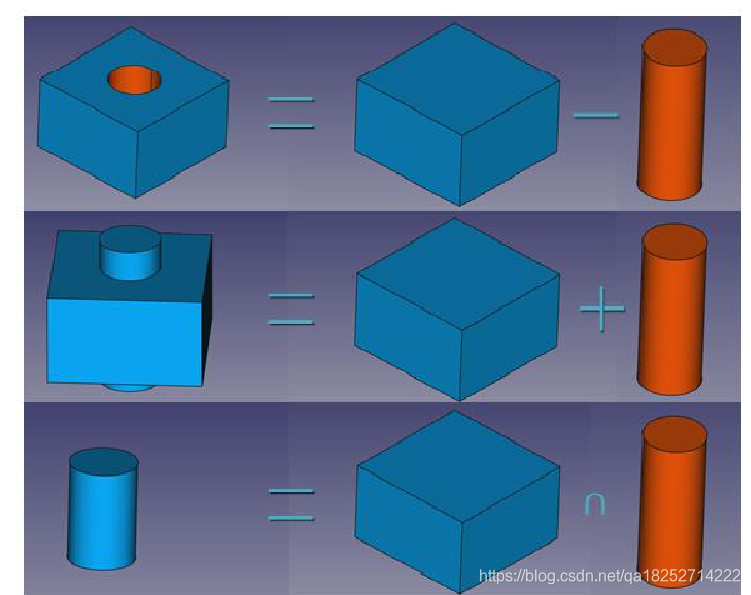

构造实体几何表示法(Constructive Solid Geometry,CSG)

在这里插入图片描述
Geant4自带的建模方式为构造实体几何表示法(Constructive Solid Geometry,CSG),对于初学者来说建模不方便,所以可以使用CAD建模软件画图并直接导入Geant4。

CAD模型导入方法

Geant4直接建模方法(这里介绍两种CAD导入方法):

CAD→GDML→Geant4
	CAD数据转换为几何描述标记性语言(GDML)接口导入Geant4(FastRAD、SuperMC、FreeCAD等)
CAD→STL→Geant4
	CAD数据转换为三角面元(mesh)几何文件导入Geant4(CADmesh接口、FreeCAD)

本篇主要讲解如何将CAD模型转换为STL格式文件导入Geant4中自动建模,并实现材料设置,大小变化、坐标迁移等。

CAD模型导入Geant4过程

(一)、CADMesh开源代码

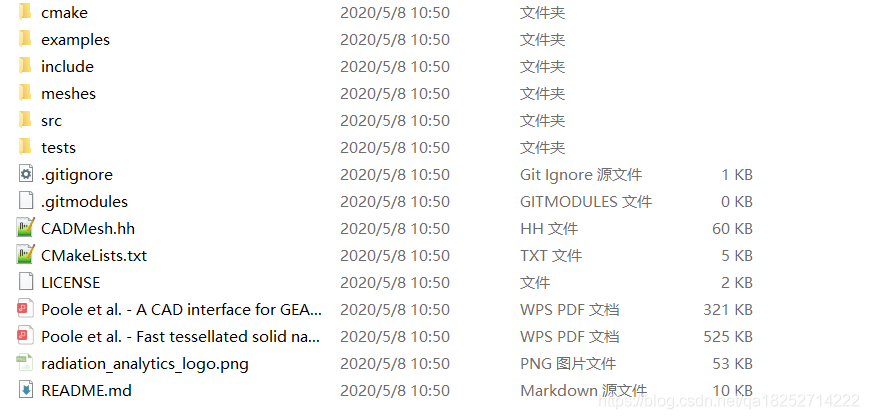

CADMesh的源码链接放在文章结尾处,下载解压后如下图所示:
在这里插入图片描述
首先查看源代码目录下的README.md文件,在CADMesh根目录下的CADMesh.hh头文件,直接拷贝到include目录中,便可以使用CADMesh了,可以调用的格式有STL,PLY,OBJ。

# CADMesh		//讲解了使用CADMesh的方法

Load triangular mesh based CAD files into Geant4 quickly and easily.

```cpp
    #include "CADMesh.hh"		//CADMesh.hh头文件
    ....
    auto mesh = CADMesh::TessellatedMesh::FromPLY("mesh.ply");		//定义mesh变量
    G4VSolid* solid = mesh->GetSolid();								//转化成Solid实体
    ...
    Copy `CADMesh.hh` to the `includes` directory of your project.
	That's it.

(二)、如何修改代码实现CAD模型导入

1.CADMesh.hh

第一步需要将刚刚下载的CADMesh源码目录下的CADMesh.hh复制到自己项目的include目录下,如下图所示:

在这里插入图片描述

2.CMakeLists.txt

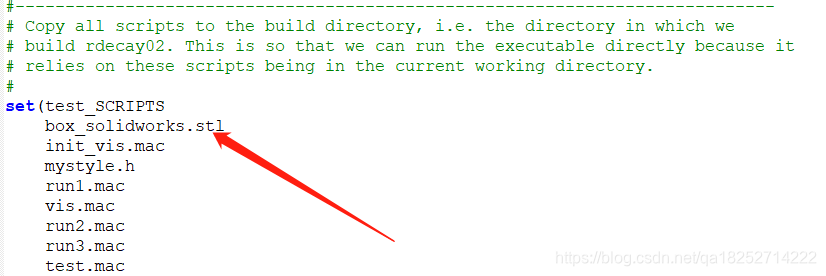

第二步在CADMesh根目录下的meshes文件夹内找到扩展名为.stl的box_solidworks.stl,复制到自己项目的根目录下,然后按照下图所示修改CMakeLists.txt,将box_solidworks.stl添加到(test_SCRIPTS)中,如下图所示:
在这里插入图片描述

3.DetectorConstruction.cc

在DetectorConstruction.cc内加入 #inlcude CADMesh.hh,如下图所示:
在这里插入图片描述然后在DetectorConstruction.cc引入实体:

   // CADMesh :: STL //
	auto test = CADMesh::TessellatedMesh::FromSTL("./box_solidworks.stl");
	test->SetScale(1);											//设置模型大小比例
	test->SetOffset(0,0,0);										//设置模型与坐标原点的相对位置
    auto logicaltest = new G4LogicalVolume( test->GetSolid()
                                             , Al								//引入logicalvolume,设置材料
                                             , "logical"
                                             , 0, 0, 0);
    new G4PVPlacement( 0
                     , G4ThreeVector()
                     , logicaltest
                     , "test"
                     , logicWorld
                     , false, 0);

4.运行编译

编译程序,运行,如下图所示:
在这里插入图片描述
在这里插入图片描述

总结&&CADMesh源码链接

按照以上步骤便可实现CAD模型直接导入Geant4中,关于STL格式文件如何生成将在后续的文章中更新,如需文章中展示的项目源码,可在评论区或私信联系我。如果觉得对您有所帮助,记得点个赞哦!
附上CADMesh源码链接提取码:LGY6
