Cisco(PacketTracer) PPPoE(ADSL拨号)实验

PacketTracer版本：6.0

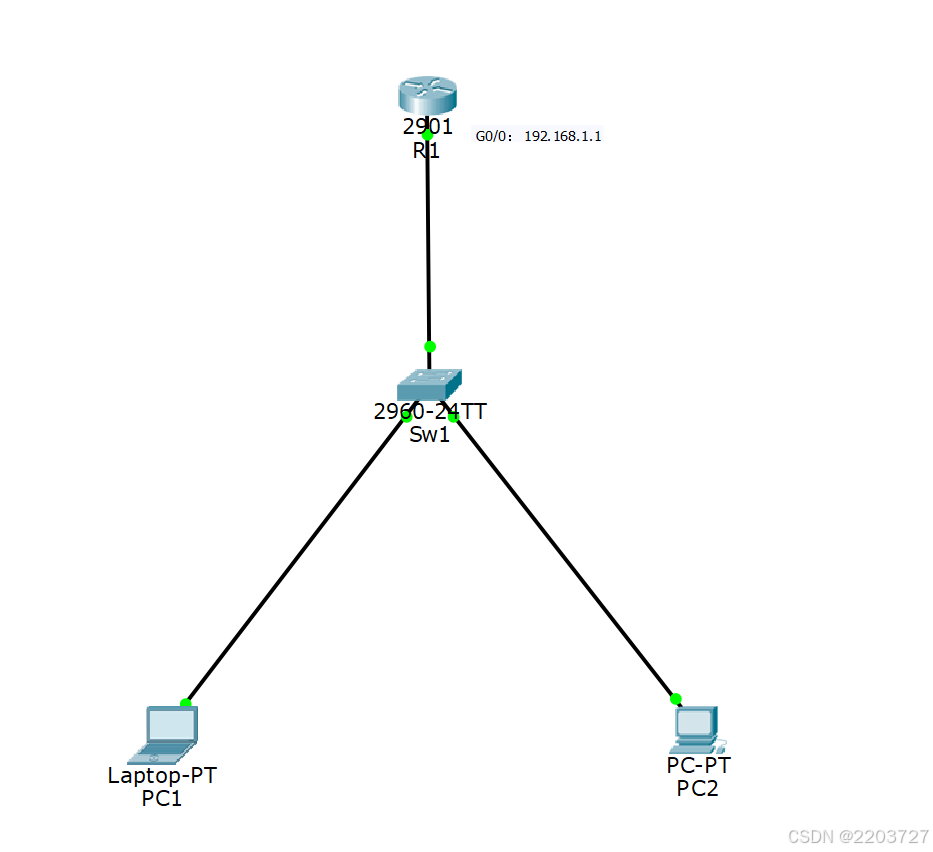

拓扑图

配置步骤：

enable
config terminal

R1(config)#vpdn enable  //开启VPDN
R1(config)#vpdn-group 1
R1(config-vpdn)#accept-dialin
R1(config-vpdn-acc-in)#protocol pppoe
R1(config-vpdn-acc-in)#virtual-template 1  //配置虚拟模板接口

//在全局模式，配置用户密码
R1(config)#username user1 password user2
R1(config)#username user2 password user2

//在全局模式，配置地址池（用于PPPoE服务器对拨号的用户分配IP地址）
R1(config)#ip local pool ADSL_pool 192.168.1.2 192.168.1.254

//配置物理接口
R1(config)#int g0/0
R1(config-if)# ip addr 192.168.0.1 255.255.255.0
R1(config-if)# pppoe enable
R1(config-if)#  no shutdown    //开启当前端口

//配置模板接口
R1(config)#int virtual-template 1
R1(config-if)#  ip unnumbered g0/0    //绑定物理接口
R1(config-if)#  peer default ip address pool ADSL_pool    //绑定本地地址池
R1(config-if)#  ppp authentication chap    //使用chap协议对PPP协议进行加密封装

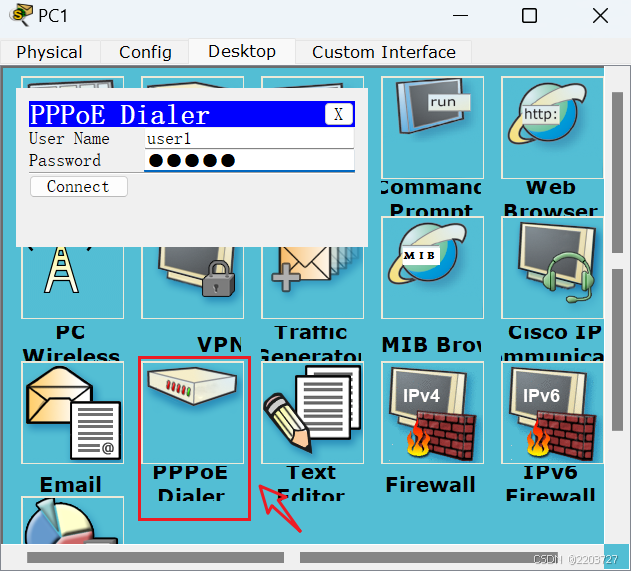

实验验证：

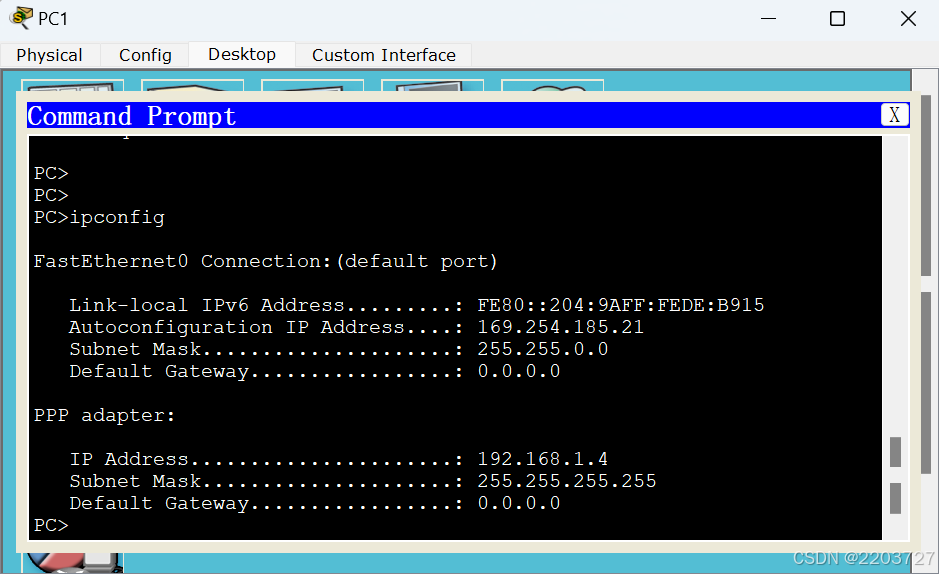

能够获取IP地址

小结

PPPoE(ADSL拨号)与DHCP的比较分析

*DHCP需要客户端配置：ip addr dhcp*

随后客户端便间歇性向指定接口发出请求包以连通DHCP服务器并获取地址；

DHCP服务端需要配置：地址池（ip dhcp pool NAME）+ network 网段 子网掩码 + default-router 网关

随后DHCP服务器便开启指定端口开启监听服务，收到请求IP包后首先向局域网内ARP广播将要发放的IP，确认IP未被占用后与客户端的请求打包发回客户端，客户端在一定时限内持有当前IP；

PPPoE服务端配置项：

• 客户端拨号使用的用户名与密码（username XXX password XXX）

• 服务器需要分配的IP地址池（ip local pool NAME 起始IP 结束IP）

• 开启VPDN（Virtual Private Dial Network）并对其分组（dhcp-group 序号）

• VPDN允许拨号接入（accept dialin）

• 指定VPDN网络使用PPPoE协议（protocol pppoe）

• VPDN是虚拟网络，首先配置虚拟接口（virtual-template 序号），随后将虚拟接口与硬件接口建立关联

• 为硬件接口开启pppoe协议（pppoe enable）

• 进入虚拟接口（int virtual-template 序号）

  • 完成与硬件接口的绑定（ip unnumbered f0/0）

  • 绑定本地密码池（peer default ip address pool test_pool）

  • 为PPP协议开启CHAP验证（ppp authentication chap）
