IP抓包实验

IP抓包实验

---

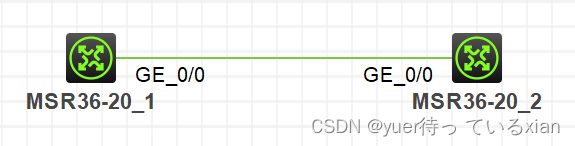

实验拓扑

---

实验需求

1. 配置IP地址，R1的g0/0口是1.1.1.1/24，R2的g0/0口是1.1.1.2/24在该链路上开启抓包
2. 在R1上ping R2
3. 开启wireshark，查看抓取的ping包的内容
4. 在R2上开启FTP服务
5. 在R1上访问R2的FTP
6. 刷新wireshark，查看抓取的FTP的登录名和密码

---

实验步骤

1. 修改设备名称

步骤1：在R1上进入系统视图，修改设备名称为R1

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]sysname R1
[R1]

步骤2：在R2上进入系统视图，修改设备名称为R2

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C]sysname R2
[R2]

2. 配置IP地址

步骤1：在R1上进入g0/0接口的接口视图，配置IP地址为1.1.1.1/24

[R1]interface g0/0
[R1-GigabitEthernet0/0]ip address 1.1.1.1 24

步骤2：在R2上进入g0/0接口的接口视图，配置IP地址为1.1.1.1/24

[R2]interface g0/0
[R2-GigabitEthernet0/0]ip address 1.1.1.2 24

3. 开启抓包

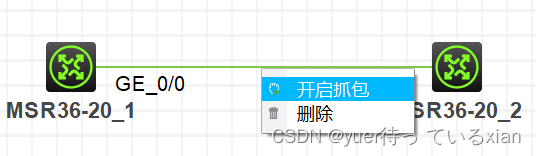

步骤1：右键点击R1和R2相连的链路，点击开启抓包，如图1-2所示

4. 在R1上PING R2

[R1]ping 1.1.1.2
Ping 1.1.1.2 (1.1.1.2): 56 data bytes, press CTRL_C to break
56 bytes from 1.1.1.2: icmp_seq=0 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=1 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=2 ttl=255 time=0.000 ms
56 bytes from 1.1.1.2: icmp_seq=3 ttl=255 time=1.000 ms
56 bytes from 1.1.1.2: icmp_seq=4 ttl=255 time=1.000 ms

5. 开启Wireshark，查看抓取的Ping包内容

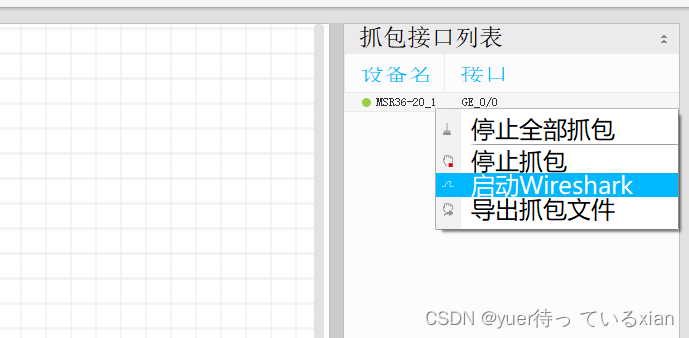

步骤1：点开HCL右侧边栏，右键点击GE0/0接口，并点击启动Wireshark，如图1-3所示

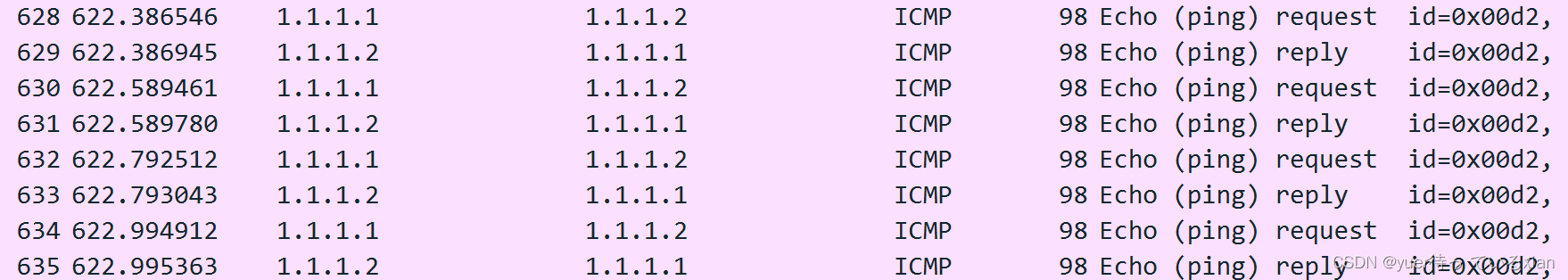

步骤2：在Wireshark中可以看到抓到的数据包，紫色高亮的就是Ping包，如图1-4所示

步骤3：双击某个Ping包，查看数据包详细内容，展开Internet Protocol Version 4，可以查看到详细的IP头部格式，如图1-5所示
