BR8041A02 串口烧录接线说明

最新推荐文章于 2025-03-31 08:17:14 发布

qiang913

最新推荐文章于 2025-03-31 08:17:14 发布

阅读量2.7k

点赞数

分类专栏： BR8041A02/BR2141

本文链接：https://blog.csdn.net/qiang913/article/details/103806524

版权

BR8041A02/BR2141 专栏收录该内容

4 篇文章

订阅专栏

本文详细介绍了BR8041A02蓝牙模块的三种烧录方法：直接通过PC烧录单蓝牙模块、PC烧录蓝牙模块与MCU串口有连接的情况以及使用MCU通过串口烧录蓝牙模块。每种方法都提供了具体的接线步骤和注意事项。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

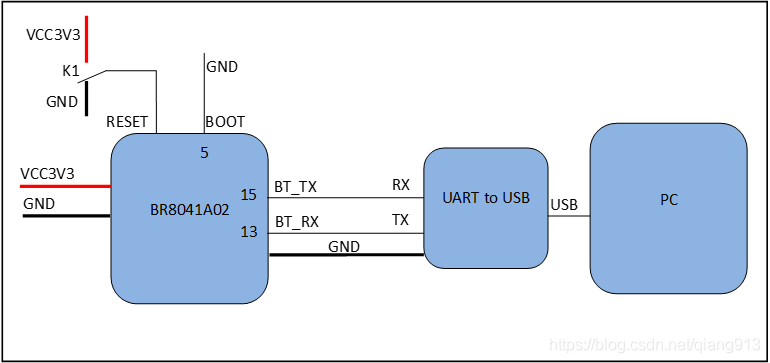

1、PC烧录接线(单蓝牙模块)

在这里插入图片描述
● BR8041A02上电前，需要把boot脚(芯片pin5–PA0/BOOT0)拉到GND。
● BR8041A02 的串口(pin15–TX，pin13–RX)与串口板的RX和TX连接。
● BR8041A02的RESET打到GND
● 给BR8041A02上电
● BR8041A02的RESET打到VCC，让BR8041A02的boot code跑起来。
● 可以使用BR8041_USB_Programer_V2.0.exe软件烧录。

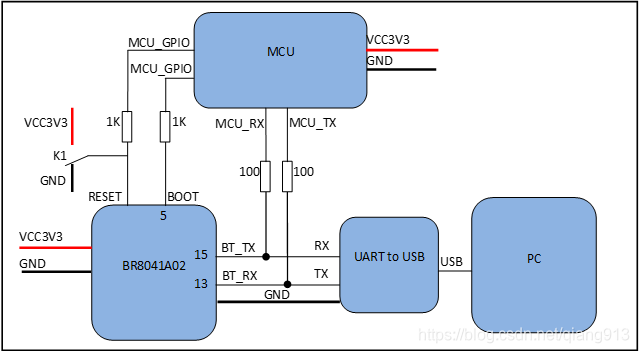

2、PC烧录接线(蓝牙模块与MCU串口有连接)

在这里插入图片描述
● 给整个系统供电（包括BR8041A02 和 MCU）。
● MCU起来后，把BR8041A02的boot脚拉低。
● MCU把BR8041A02的RESET拉低，延时50mS，然后拉高，给BR8041A02产生一个复位信号（可以省去K1电路）。
● 可以使用BR8041_USB_Programer_V2.0.exe软件烧录。

3 使用MCU来烧录蓝牙模块接线

在这里插入图片描述

● 给整个系统供电（包括BR8041A02 和 MCU）。
● MCU起来后，把BR8041A02的boot脚拉低。
● MCU把BR8041A02的RESET拉低，延时50mS，然后拉高，给BR8041A02产生一个复位信号。
● 可以使用MCU通过串口烧录BR8041A02。(烧录协议另有文档介绍)
