RouterOS(ROS)软路由端口映射转发回流

端口映射又叫端口转发，端口映射是NAT地址转换的一种，端口映射就是将外网主机的IP地址的一个端口映射到内网中一台机器，提供相应的服务。当用户访问外网IP的这个端口时，服务器自动将请求映射到对应局域网内部的机器上。

ROS配置端口映射有两种配置方法：

第一种：无回流配置，无回流映射配置后在内网环境中无法使用外网地址访问相应服务，但外网可以打开。

第二种：有回流配置，内外网都可以访问相应服务，建议使用第二种方法设置端口映射。

本文以外网端口为33899映射到内网3389为演示举例。



一、第一种：端口映射配置（无回流）

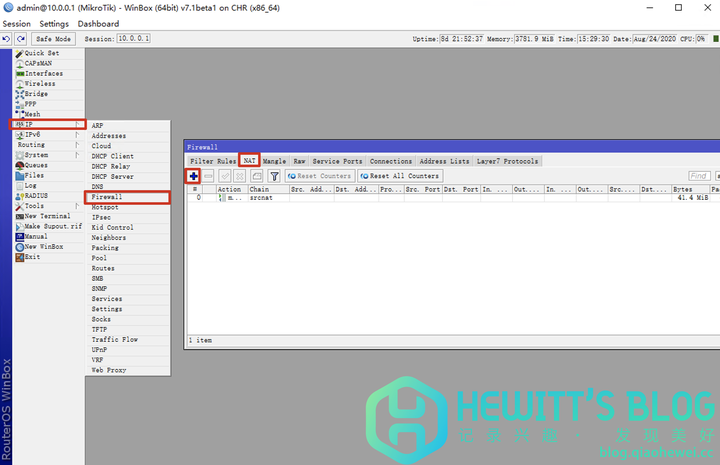

1、点击“IP” -- “Firewall”，选择“NAT”选项卡，并点击左上角蓝色“+”号，添加一条NAT记录。

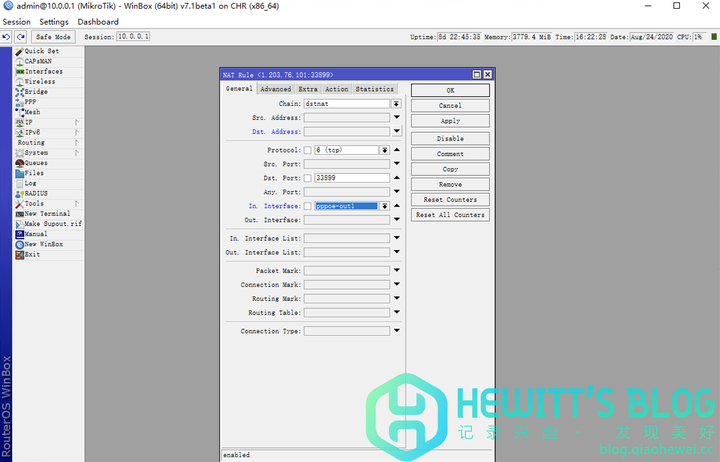

2、General选项卡根据下方内容进行配置

Chain：dstnat。

Protocol：tcp（映射的协议类型）。

Dst.Port：33899（外网端口号，可自定义设置）。

In.Interface：pppoe-out1（外网拨号接口名称）。

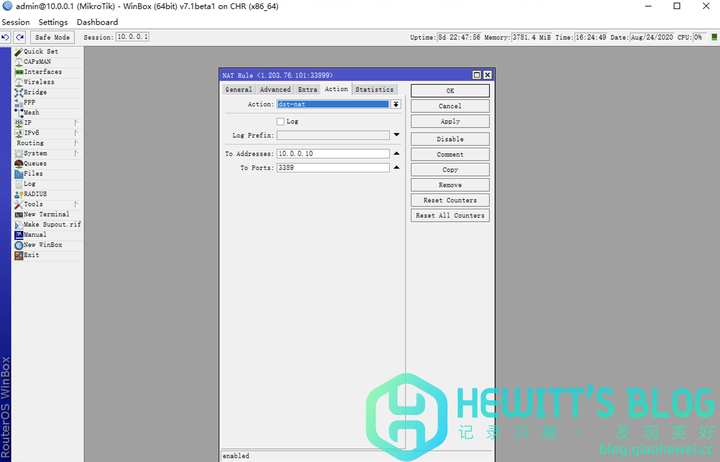

3、Action选项卡根据下方内容进行配置

Action：dst-nat。

To.Address：10.0.0.10(此处为内网设备的IP地址)。

To Prots：3389（此处为内网设备提供服务的端口）。

4、点击APPLEY和OK确认。

---



二、第二种：端口映射配置（有回流，建议采用）





1、点击“IP” -- “Firewall”，选择“NAT”选项卡，并点击左上角蓝色“+”号，添加一条NAT记录。

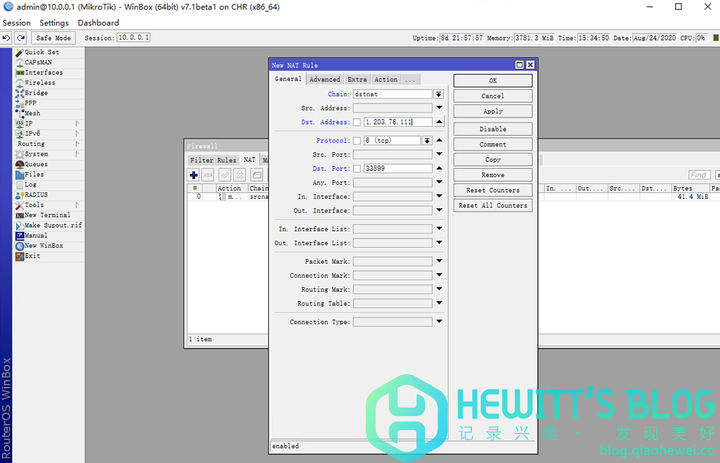

2、General选项卡根据下方内容进行配置

Chain：dstnat。

Dst.Address：设为ADSL获取到的公网IP地址(随便写，使用脚本会自动更改)。

Protocol：tcp（映射的协议类型）。

Dst.Port：33899（外网端口号，可自定义设置）。





3、Action选项卡根据下方内容进行配置

Action：dst-nat。

To.Address：10.0.0.10(此处为内网设备的IP地址)。

To Prots：3389（此处为内网设备提供服务的端口）。

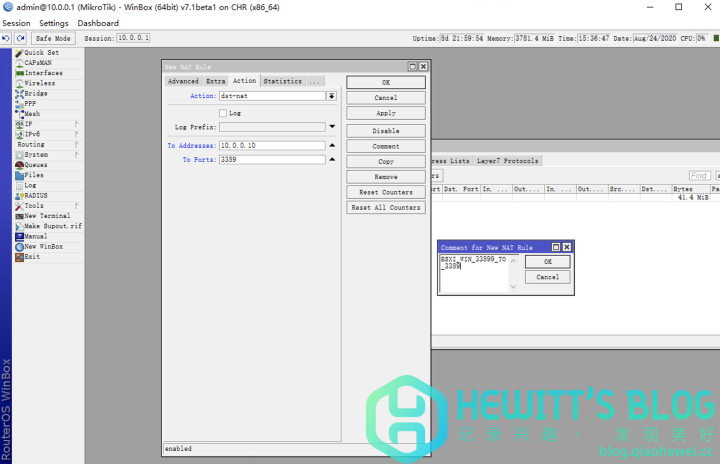

4、点击“comment”，输入备注内容，例如（ESXI_WIN_33899_TO_3389），点击APPLEY和OK确认。

comment内容不要使用中文，以方便记忆为准，后续脚本将使用comment名称来修改公网的动态IP。



三、为端口转发创建一个回流脚本更新公网动态IP地址

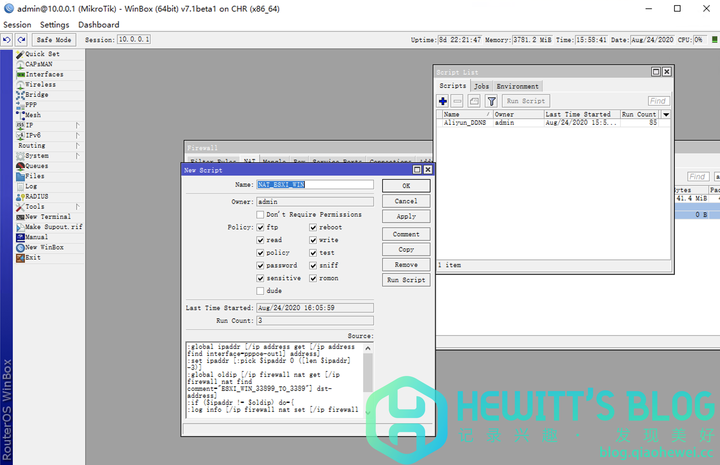

1、点击“System” -- “Scripts”，点击左上角蓝色“+”号，脚本名称随便填（例如：NAT_ESXI_WIN），将下方脚本内容粘贴至文本框中，点击APPLEY和OK确认。

[回流脚本修改"]

interface=pppoe-out1，修改为自己的PPPOE拨号名称。

comment="ESXI_WIN_33899_TO_3389"，修改为新建的NAT规则的comment名称。



回流脚本下载



2、脚本添加完成后点击一次“RUN SCRIPT”，就会将公网IP填入到刚刚创建好的NAT记录中，每次手动点击是不方便的，所以我们需要给脚本新增一个定时任务。



四、为回流脚本添加定时任务

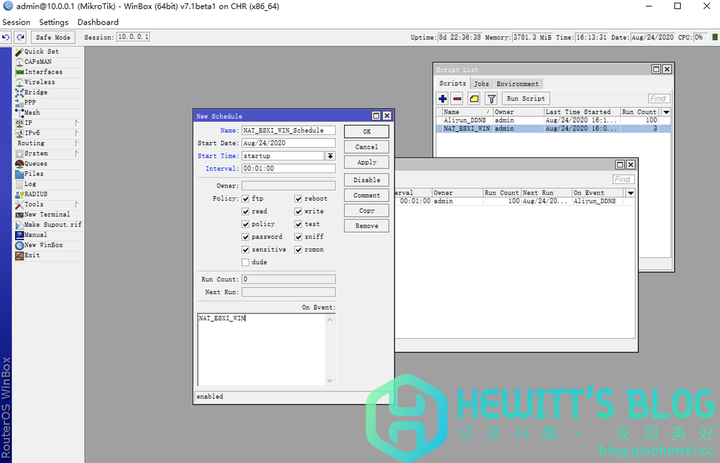

1、点击“System” -- “Schedule”，点击左上角蓝色“+”号，

2、Name：定时任务名称随便填（例如：NAT_ESXI_WIN_Schedule）

3、Start Time：startup。

4、Interval：00:01:00(代表一分钟执行一次)。

5、文本框内输入要执行的脚本名称，例如NAT_ESXI_WIN（这是创建回流脚本时定义的脚本名称Name），点击APPLEY和OK确认。

至此，ROS 端口映射配置完成 Enjoy~。
