1. ELKB

摘抄 Beats 入门教程（一）

在集中式日志记录中，数据管道包括三个主要阶段：聚合，处理和存储。在 ELK 堆栈中，传统上，前两个阶段是堆栈工作量 Logstash 的职责。执行这些任务需要付出一定的代价。由于与 Logstash 的设计有关的内在问题，性能问题变得经常发生，尤其是在复杂的管道需要大量处理的情况下。将 Logstash 的部分职责外包的想法也应运而生，尤其是将数据提取任务转移到其他工具上。正如我在本文中所描述的，这个想法首先在 Lumberjack 中体现出来，然后在 Logstash 转发器中体现出来。最终，在随后的几个开发周期中，引入了新的改进协议，该协议成为现在所谓的 “Beats” 家族的骨干。

1.1 开放5044端口

firewall-cmd --query-port=5044/tcp
firewall-cmd --zone=public --add-port=5044/tcp --permanent
firewall-cmd --reload

1.2 修改 logstash.yml

cd /usr/local/src/logstash-8.5.0/config
vi logstash.yml
i

133 === 修改任何主机都可以连接

api.http.host: 0.0.0.0

1.3 修改 logstash.conf

cd /usr/local/src/logstash-8.5.0/
vi logstash.conf
i

input内容

input {
         beats {
                port => 5044
         }
}

Esc
:wq

1.4 安装Beats,以Filebeat为例(新开一个窗口)

cd /usr/local/src/
curl -L -O https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-8.5.0-linux-x86_64.tar.gz
tar xzvf filebeat-8.5.0-linux-x86_64.tar.gz
rm -rf filebeat-8.5.0-linux-x86_64.tar.gz
cd filebeat-8.5.0-linux-x86_64/
filebeat test output

默认的配置文件是当前目录下的 filebeat.yml ,默认输出到Elasticsearch

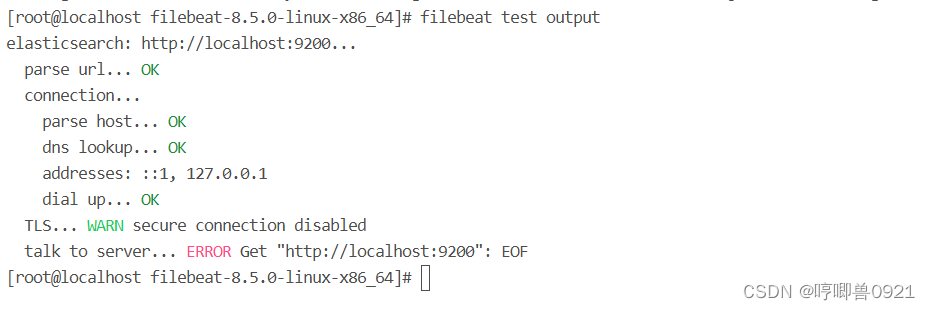

filebeat配置打印

1.4.1 修改 filebeat.yml

vi filebeat.yml
:set nu
i

22 === 不修改,目前支持的类型,参考官网 input-types
25 === id也是唯一的

id: first-info

28 === 自动加载配置

enabled: true

32 === 文件位置,可以配置多个,再多粘贴几行即可

- /platform/first/first-info*.log

53 === 放开注释

54 === 放开注释,修改级别为info

level: info

55 === 添加自定义的字段到根位置,并筛选,具体缩进格式参见下面的error

fields_under_root: true

这样info配置就完成了,继续在56行后把error配置好,注意缩进格式

- type: filestream
  id: first-error
  enabled: true
  paths:
    - /platform/first/first-error*.log
  fields:
    level: error
  fields_under_root: true

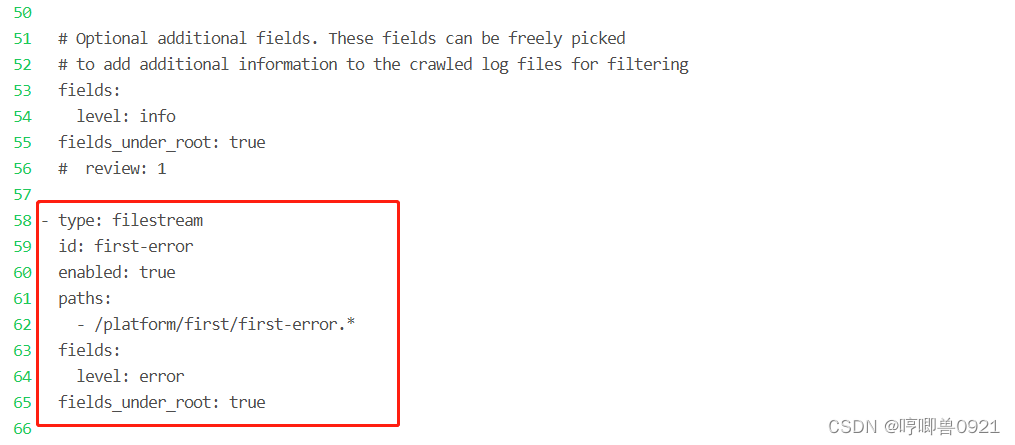

error的配置
记录 : 一开始并未发现fields的fields_under_root,但是对fields有思考,假如我的字段和elasticsearch的key重复了,他会怎么办?所以就去官网看了一下 : 如果自己定义的key和已有关键字重名,已自定义的为准(官网写的是覆盖)。这才发现fields_under_root字段,可以让自定义的字段提到root级别,还可以分类。所以如果只是定义了fields,并不加fields_under_root: true,level就无法分类,info和error都分不出来,看个毛日志

149 === 注释掉,不向elasticsearch输出(想直接输入到elasticsearch直接看 2. EBK)
151 === 主机也注释掉

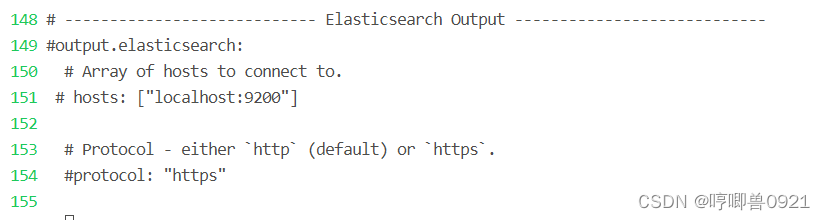

注释掉elasticsearch
162 === 放开注释,向logstash输出

164 === 放开注释,向端口5044输出

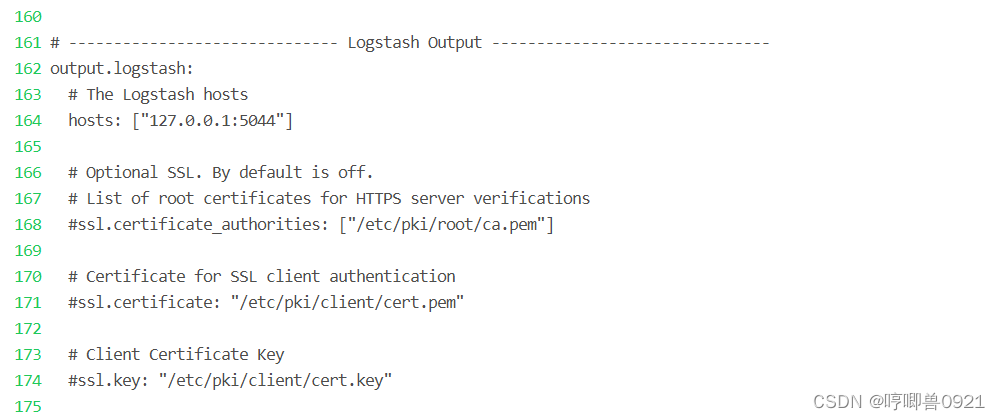

输入到logstash

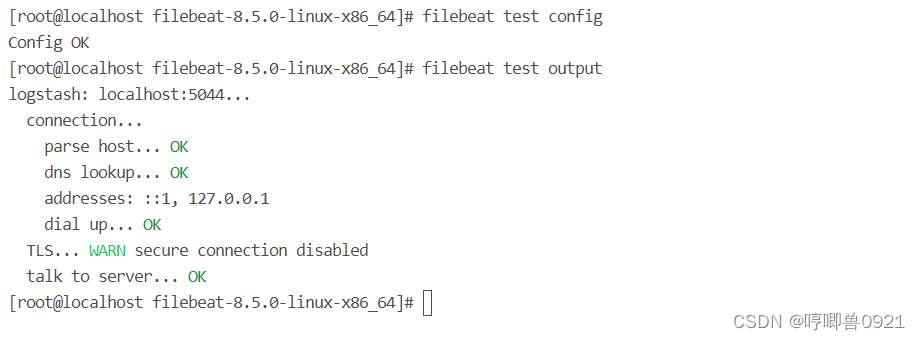

1.4.2 再次测试

filebeat test config
filebeat test output

测试ok

1.5 启动filebeat

cd /usr/local/src/
chown -R esuser:esuser filebeat-8.5.0-linux-x86_64/
su esuser
cd filebeat-8.5.0-linux-x86_64/
filebeat -e -c /usr/local/src/filebeat-8.5.0-linux-x86_64/filebeat.yml

1.6 准备向first服务下的info和error中追加日志

echo "2022-10-02 00:00:00 [main] INFO AAAAA2-filebeat" >> first-info.1.log
echo "2022-10-02 00:00:00 [main] INFO BBBBB2-filebeat" >> first-info.1.log
echo "2022-10-02 23:59:59 [timeoutChecker_2_1] ERROR KKKKK2" >> first-error.1.log
echo "2022-10-02 23:59:59 [timeoutChecker_2_1] ERROR OOOOO2" >> first-error.1.log

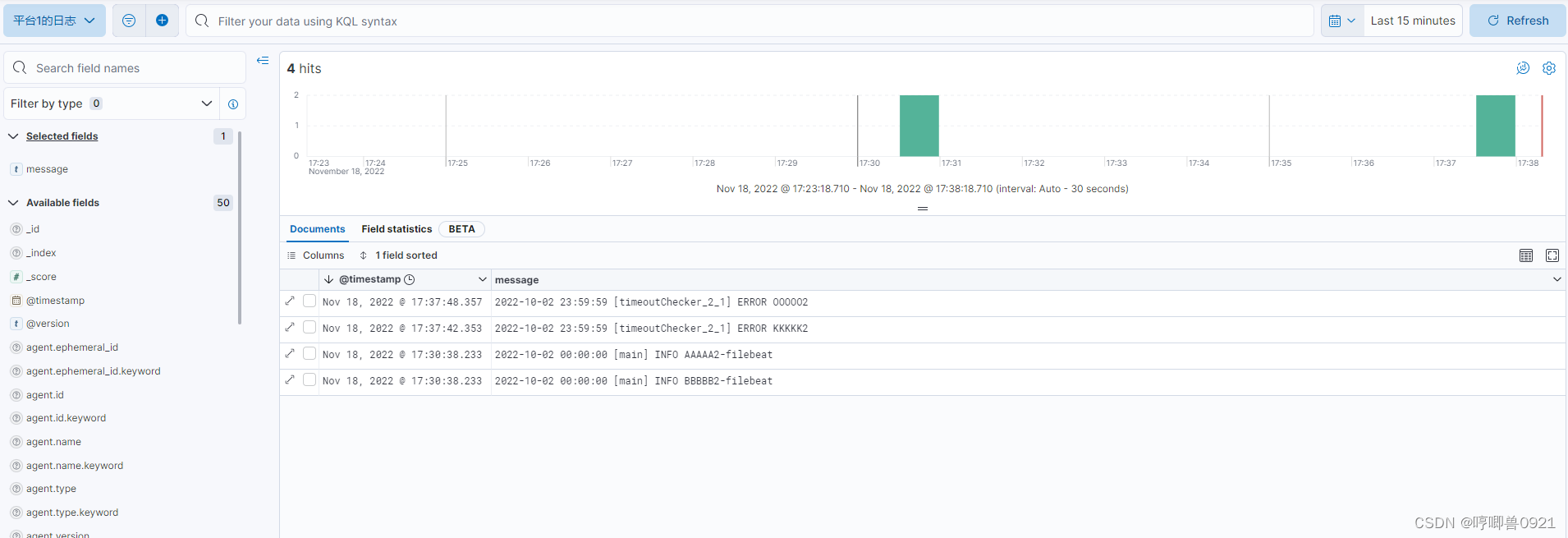

filebeat过滤message
如果过滤level,就可以分开info和error
自定义字段筛选

2. EKB

如果只是收集日志,不需要filter,Beats算是很轻量级的了

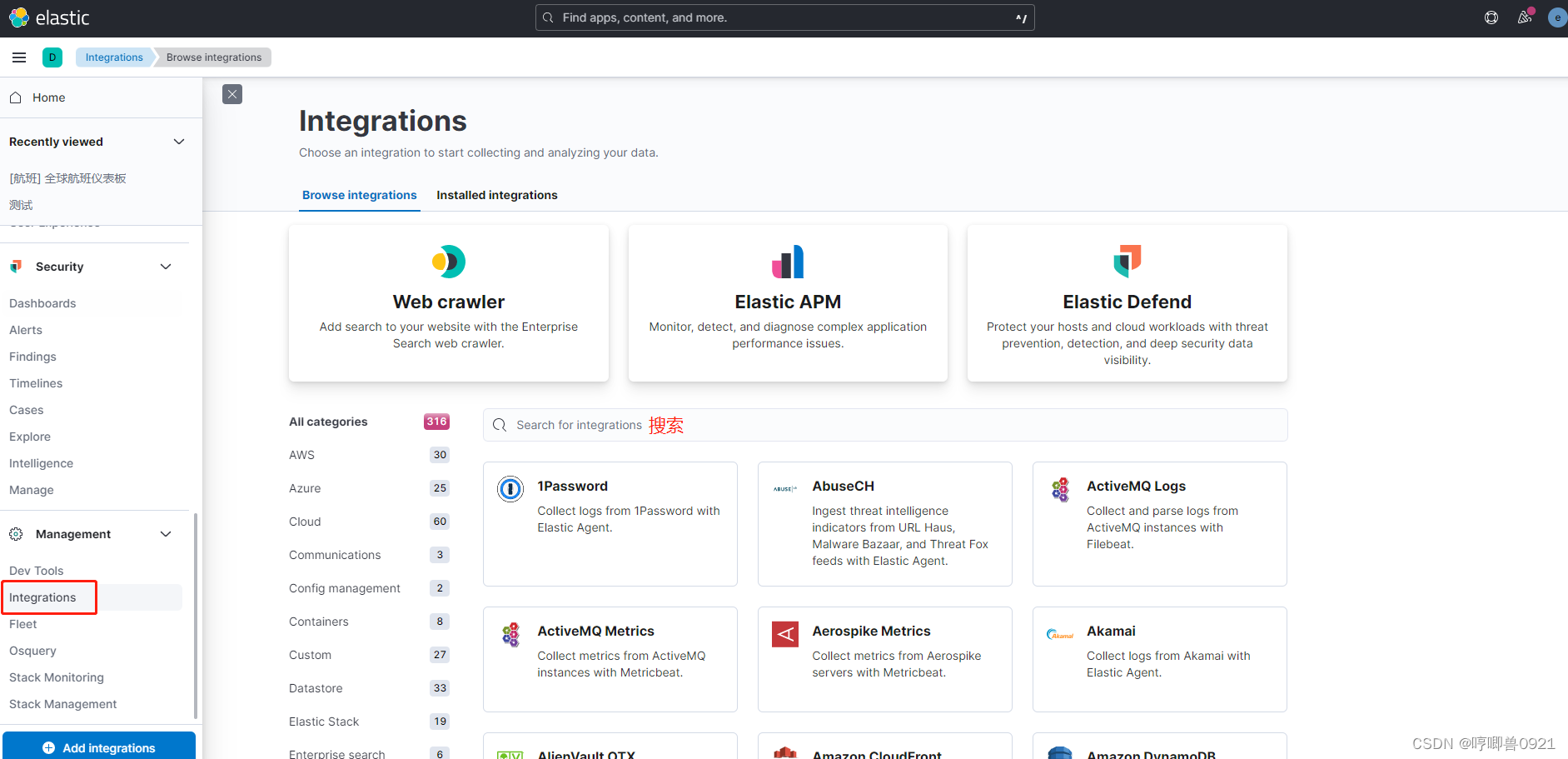

2.1 点击左侧导航栏,点击集成,可以看到elk的很多集成

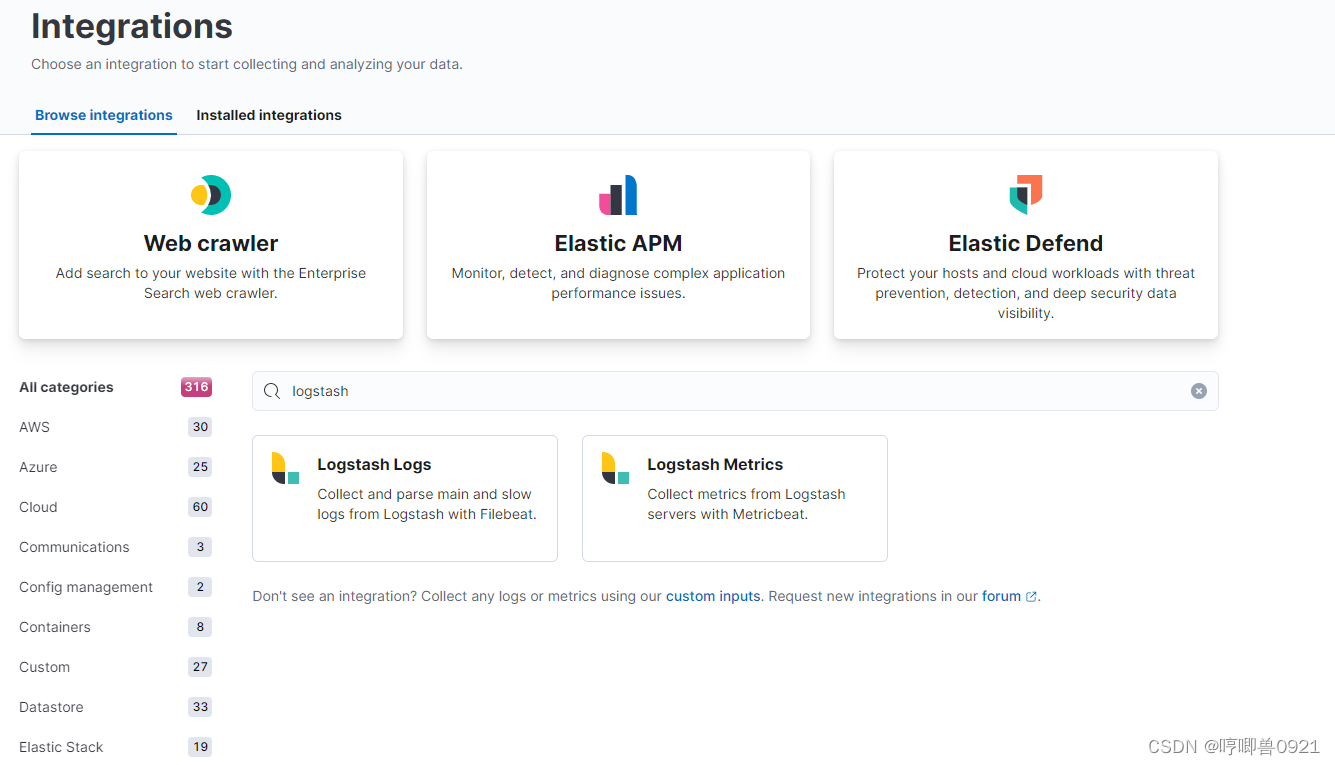

2.2 搜索 logstash,可以看到推荐的集成是 Filebeat 和 Metrics

搜索logstash

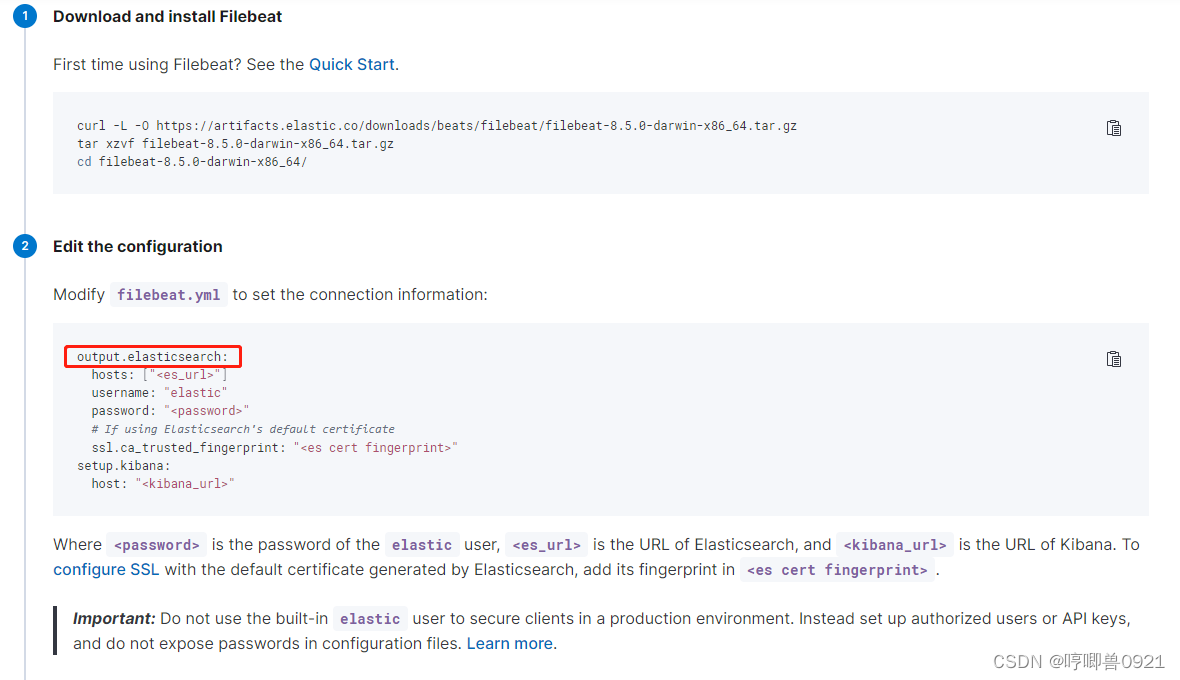

2.3 点击 Filebeat 集成,可以看到 Filebeat 推荐直接输出到 elasticsearch和kibana

filebeat详情

2.4 kill掉 logstash 和 filebeat

ps -ef | grep 'logstash'
ps -ef | grep 'filebeat'

2.5 修改 filebeat.yml,输出到 elasticsearch

cd /usr/local/src/filebeat-8.5.0-linux-x86_64
su esuser
vi filebeat.yml
:set nu
i

124 === 放开注释 (可以不修改内容,也可以写具体IP)

125 === 添加用户名

username: "elastic"

126 === 添加密码

password: "SCWfp0xcHkV2KubsE6jt"

kibana设置

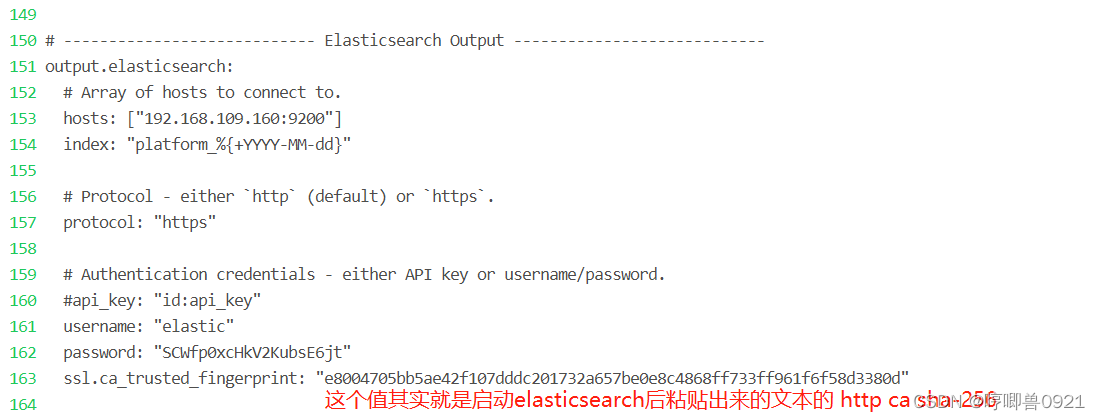

151 === 放开注释,输出到elasticsearch

153 === 主机也放开注释 (可以不修改内容,也可以写具体IP)

hosts: ["192.168.109.160:9200"]

154 === 添加index(后面加上的,如果不添加index,默认是filebeat-%{agent.version}) 参考

index: "platform_%{+YYYY-MM-dd}"

157 === 放开注释,用https

161 === 放开注释,用户名,同上

162 === 放开注释,密码,同上

163 == 添加权限认证,注意缩进

ssl.ca_trusted_fingerprint: "e8004705bb5ae42f107dddc201732a657be0e8c4868ff733ff961f6f58d3380d"

值可以通过该命令获取,记得把:去掉,随便写个main函数replace下

openssl x509 -fingerprint -sha256 -in /usr/local/src/elasticsearch-8.5.0/config/certs/http_ca.crt

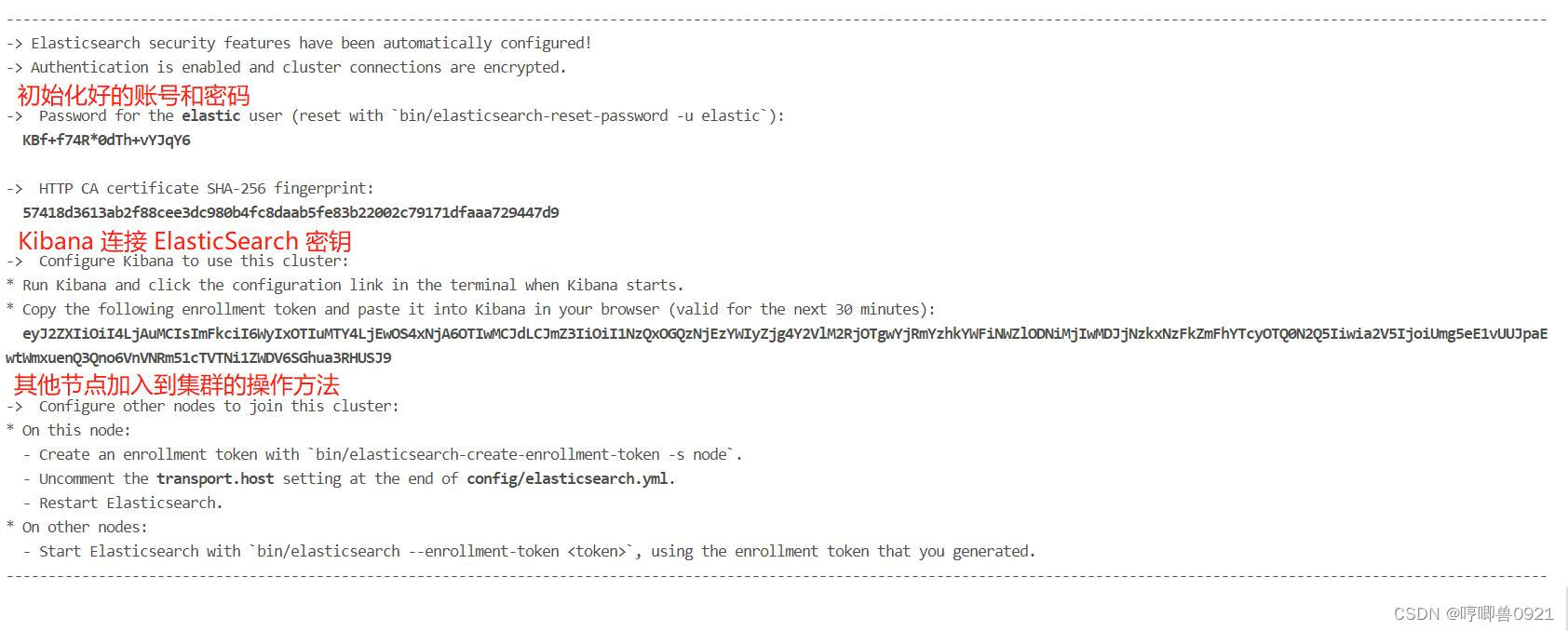

htp-ca-sha-256
165 === 添加模板name

setup.template.name: "filebeat-elastic"

166 === 添加模板pattern

setup.template.pattern: "filebeat_*"

169 === 注释掉,不再向logstash输出

171 === 主机也注释掉

Esc
:wq

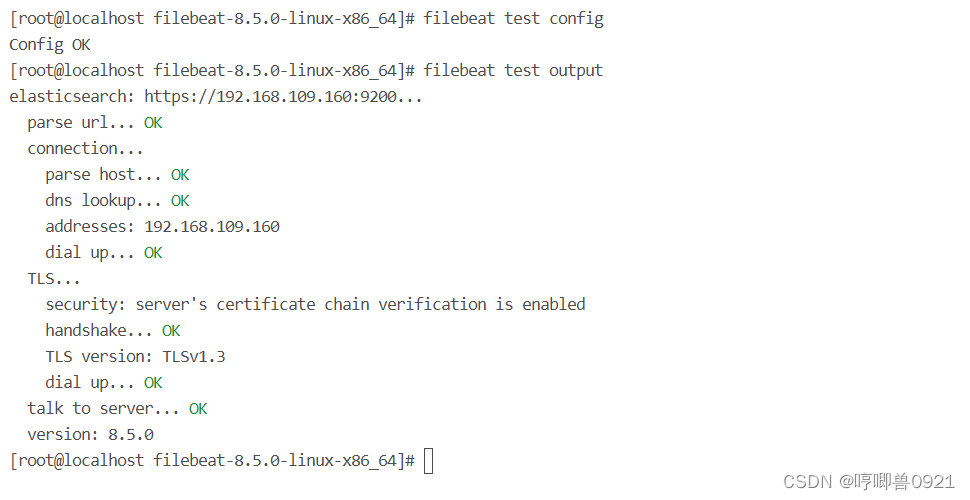

2.6 测试

filebeat test config
filebeat test output

测试完毕
如果第一次启动时没有配置name和pattern 或更换索引后只配置了新索引,没配置name和pattern 都会有此错误

Exiting: setup.template.name and setup.template.pattern have to be set if index name is modified
Error initializing beat: setup.template.name and setup.template.pattern have to be set if index name is modified

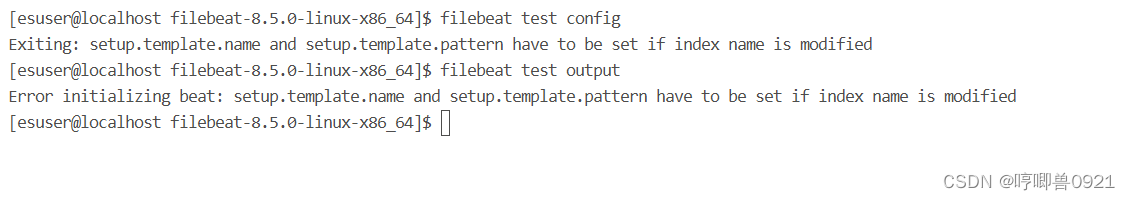

测试报错

2.7 启动

filebeat -e -c /usr/local/src/filebeat-8.5.0-linux-x86_64/filebeat.yml

2.8 去kibana中创建视图查看日志

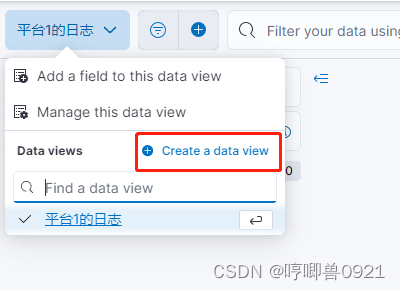

创建视图

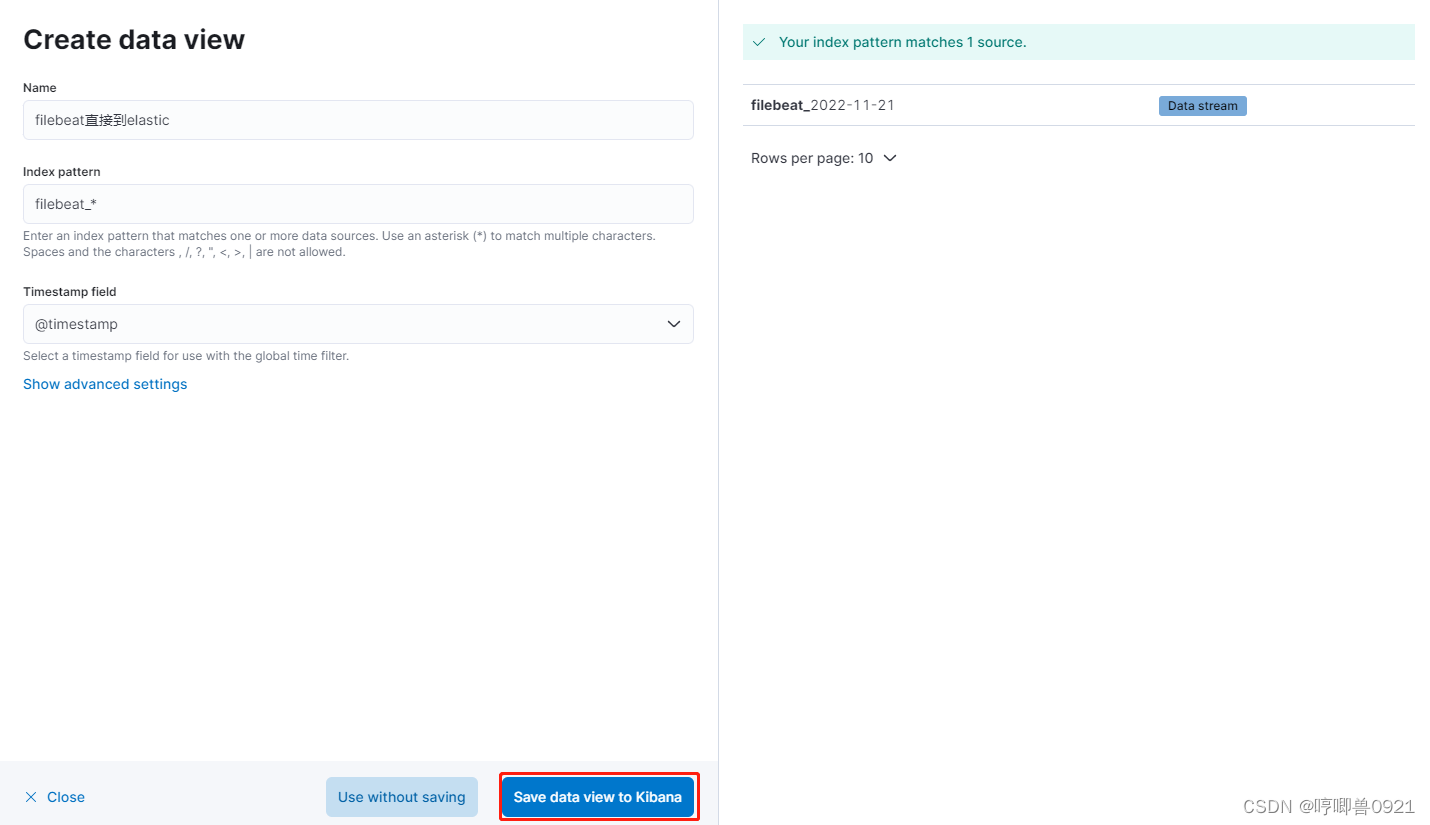

创建细节

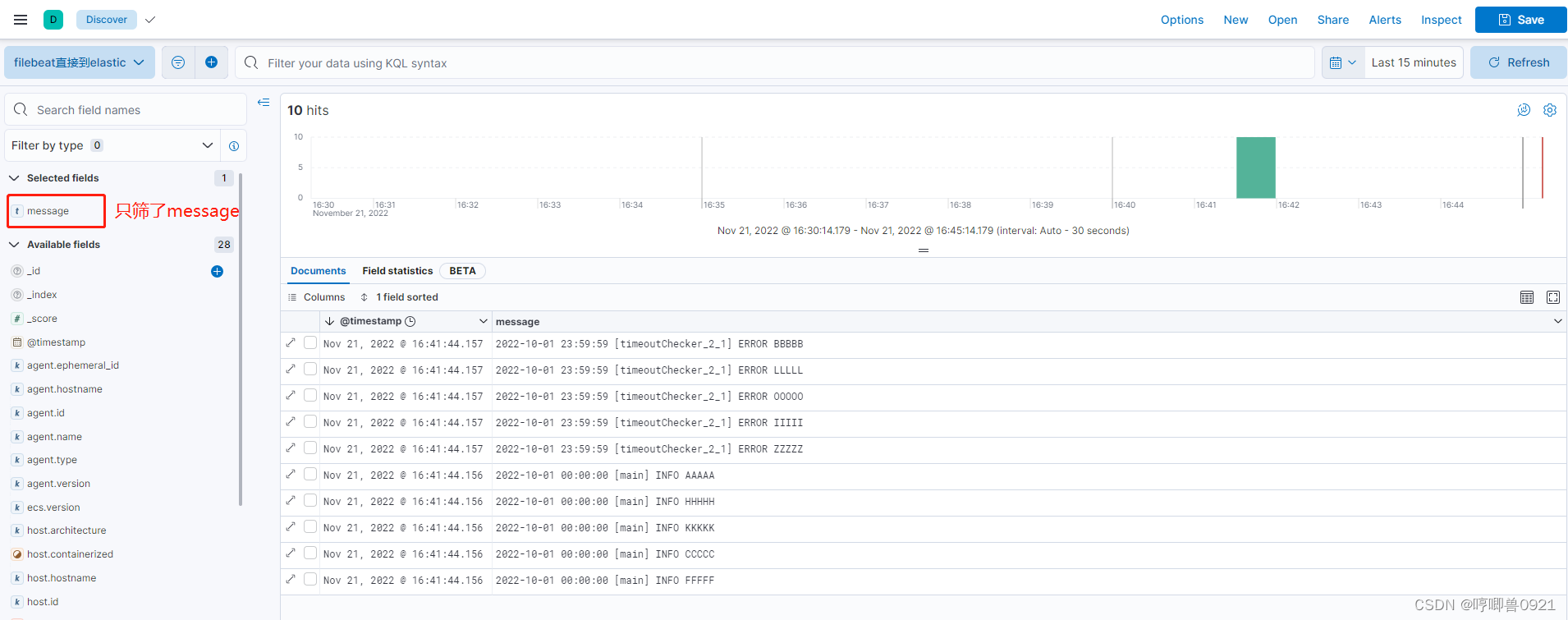

只过滤message
当然,也可以过滤 level 字段, 想要看info还是error

2.9 追加日志测试

echo "2022-10-03 00:00:00 [main] INFO BBBBB2-filebeat直接到elastic" >> first-info.1.log
echo "2022-10-03 23:59:59 [timeoutChecker_2_1] ERROR KKKKK2-直接到elastic" >> first-error.1.log

追加日志
