嵌入式作业四

作业一：

1、对照命名格式，给出所用MCU芯片型号(STM32L431RCT6)标识所获得的信息。

2、给出所用MCU芯片的RAM及Flash大小、地址范围。

作业二：

1、学习CH04示例程序，包括gpio.c和4个工程中的main.c。

2、给出 gpio set(LIGHT_RED,LIGHT_OFF); 语句中,LIGHT_RED和LIGHT_OFF的值是多少?贴出每一步的査找截图。

3、用直接地址编程方式，实现红绿蓝三灯轮流闪烁。

4、用调用构件方式，实现红绿蓝的八种组合轮流闪烁。

具体内容：

作业1

1、MCU芯片STM32L431RCT6型号标识信息：

        STM32：芯片家族为32位MCU

        L：产品类型为超低功耗型

        431：高性能微控制器31型号

        R：引脚数目为64

        C：Flash大小为256KB

        T：封装类型为LQFP封装

        6：温度范围为-40℃~+85℃

2、给出所用MCU芯片的RAM及Flash大小、地址范围。

1）STM32L431RCT6的RAM为静态随机存储器，大小为64KB，分成SRAM1和SRAM2，地址范围分别为0x2000_0000~0x2000_BFFF(48KB)和0x2000_C000~0x2000_FFFF(16KB)。大部分编程将它们连续在一起使用，即地址范围为0x2000_0000~0x2000_FFFF，共64KB。

2）STM32L431RCT6的Flash大小为256KB，其地址范围为0x0800_0000~0x0803_FFFF。Flash区中扇区大小为2KB，扇区总共有128个。

作业二

1、学习CH04示例程序，包括gpio.c和4个工程中的main.c。

2、给出 gpio set(LIGHT_RED,LIGHT_OFF); 语句中,LIGHT_RED和LIGHT_OFF的值是多少?贴出每一步的査找截图。

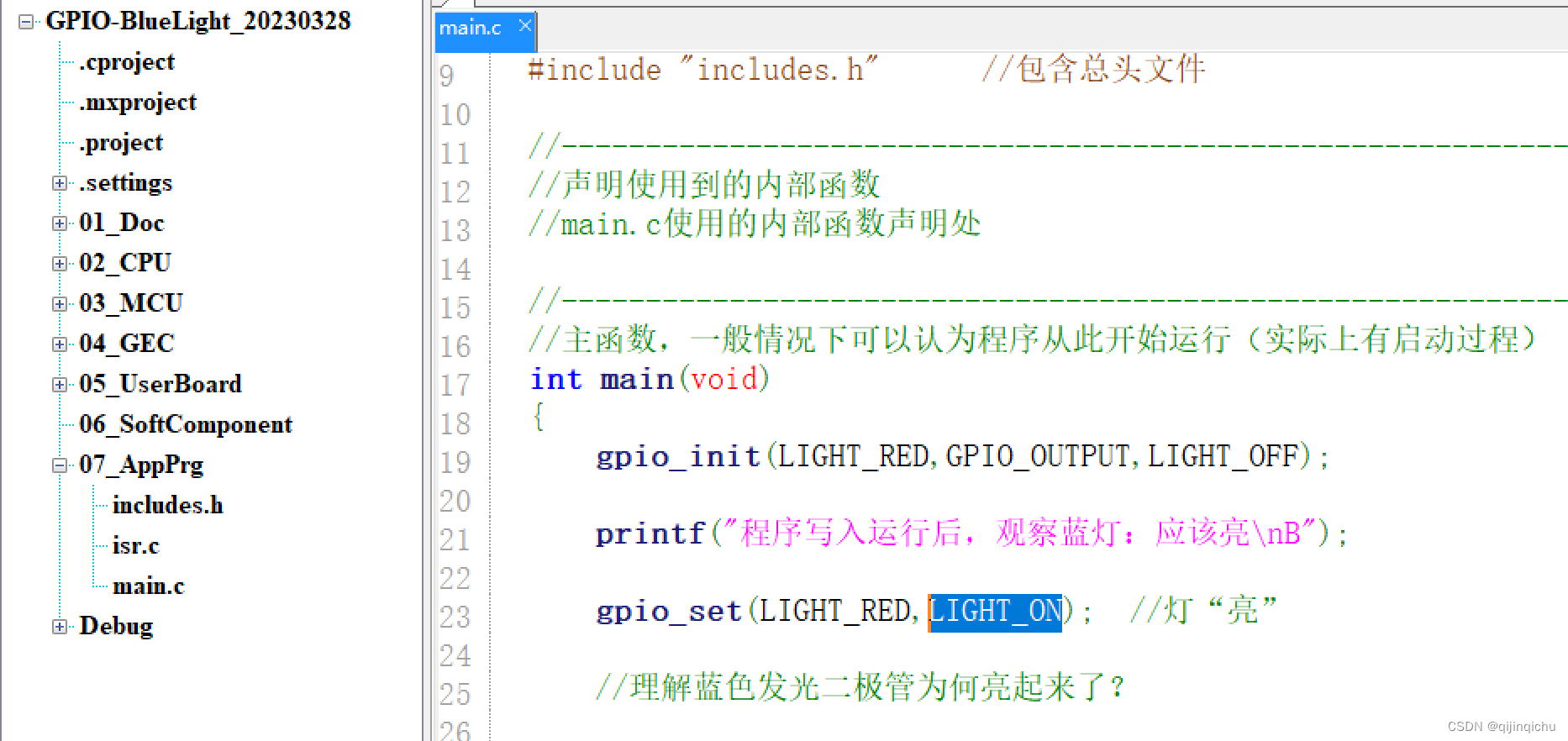

①打开一个工程（GPIO-BlueLight），查看其main.c中的gpio set(LIGHT_RED,LIGHT_OFF); 语句中的对应定义。

②跳转
