运维监控专项学习笔记-id:1-典型监控架构的组件介绍-采集、存储、告警、可视化

参考来源：极客时间专栏-运维监控系统实战笔记，作者：秦晓辉

通过监控系统的典型架构，看看监控系统由哪些模块组成，各个模块是如何相互协同的。

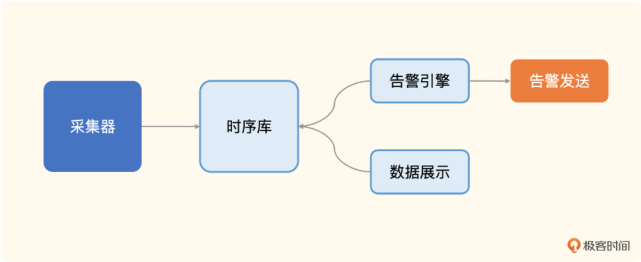

一、监控系统的典型架构图

监控系统的典型架构图，从左往右看，采集器是负责采集监控数据的，采集到数据之后传输给服务端，通常是直接写入时序库。然后就是对时序库的数据进行分析和可视化，分析部分最典型的就是告警规则判断（复杂一些的会引入统计算法和机器学习的能力做预判），
即图上的告警引擎，告警引擎产生告警事件之后交给告警发送模块做不同媒介的通知。可视化比较简单，就是图上的数据展示，通过各种图表来合理地渲染各类监控数据，便于用户查看比较、日常巡检。

下面我们就来逐一分析一下每个模块的职能和设计。

1.1 采集器–两种典型部署方式-分布式、集中式

采集器负责采集监控数据，有两种典型的部署方式

一种是跟随监控对象部署，
比如所有的机器上都部署一个采集器，采集机器的 CPU、内存、硬盘、IO、网络相关的指标；
另一种是远程探针式，
比如选取一个中心机器做探针，同时探测很多个机器的 PING 连通性，或者连到很多 MySQL 实例上去，执行命令采集数据。

常见的采集器选型参考

机器层面的监控，我推荐 Telegraf 和 Categraf，内置了监控脚本、进程 / 端口监控，CPU
