KSZ8863全局寄存器读写

最近用8863做了一个项目，需要修改里面的全局寄存器，踩了很多坑，总结一下心得吧；

1.ksz8863的SMI时序很特殊，OP码是00，很多平台都不支持这个码。即使软件模拟SMI时序，也无法和PHY通信，原因是时序到TA之后，ksz8863不会将MDIO拉低。由此通过SMI来访问全局寄存器这条路行不通

2.可以使用I2C_Slave_Mode来访问8863的寄存器，这个方法比较简单，只需要修改一下硬件，然后把MDIO口和MDC口模拟成i2c的SDA和SCL即可。

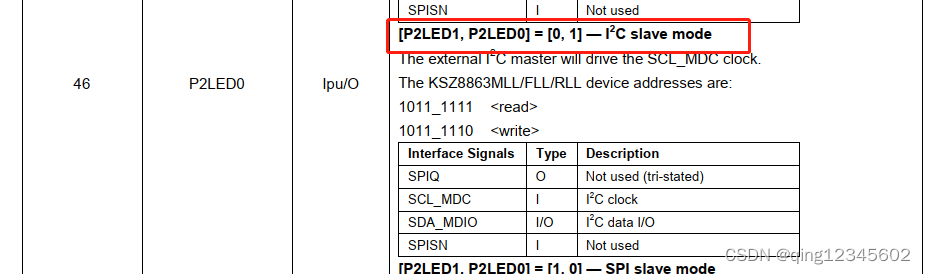

硬件修改可以参考芯片手册

将P2LED1(45脚)拉低，P2LED0(46脚)拉高。

通过 I2C_Slave_Mode模式来访问ksz8863的话，读/写的器件地址是固定的

读地址为  0xBF  ，写地址为 0xBE

比如说要读出 默认ID的话，reg地址就是 0x00，然后器件地址写0xBF。

至于SPI方式暂未尝试。
