一、计算机基础

1、微机基本知识

基本概念
- 微处理器：CPU（严格来说并不相等，因为微处理器除了算术逻辑控制单元和控制单元外，还包含了暂存数据和指令的寄存器组（Register Set）及高速缓冲存储器（Cache）等特殊存储器）
- 微型计算机（微机）：只有硬件系统没有软件系统也叫裸机
- 微型计算机系统（微机系统）：既包含硬件系统又包含软件系统
- 在计算机中能够在一组信息中取出所需的一部分信息的器件是：译码器
- 8086\8088CPU中的每一个总线周期通常包括4个时钟周期
微机组成

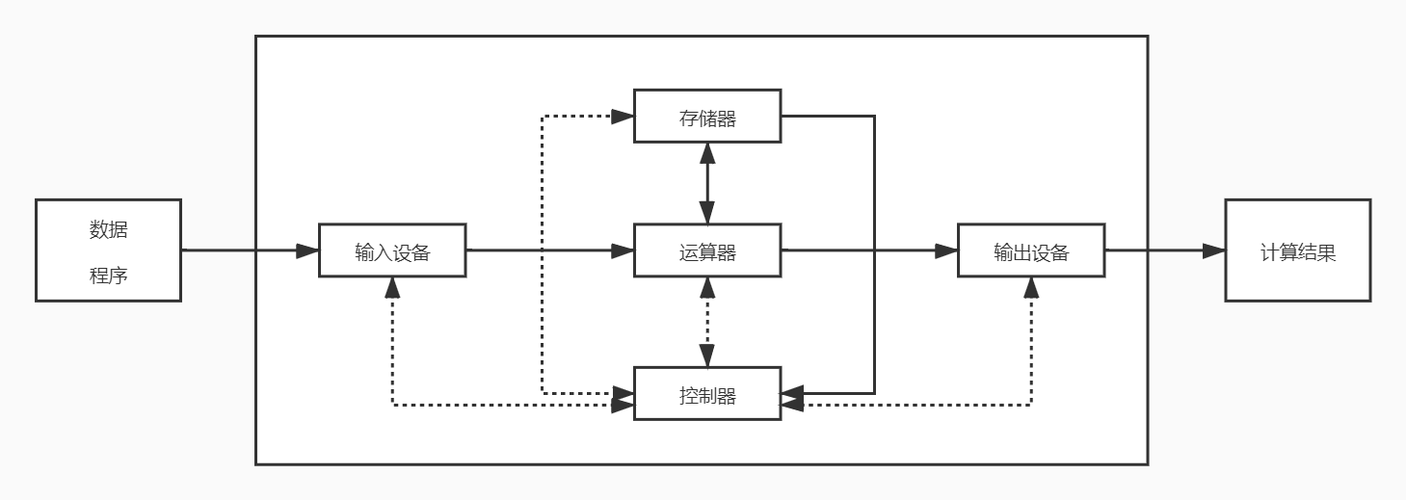

- 以存储器为中心的冯·诺依曼结构（运算器、控制器、存储器、输入设备、输出设备）
- 读：把存储器内的东西放cpu里
- 写：把cpu内的东西放在存储器里
- 总线：1、地址总线（AB）
  2、数据总线（DB）
  3、控制总线（CB）
  - 注：地址总线是单向的，数据和控制总线是双向的
    地址（寻址），数据（字长），控制（指令条数）

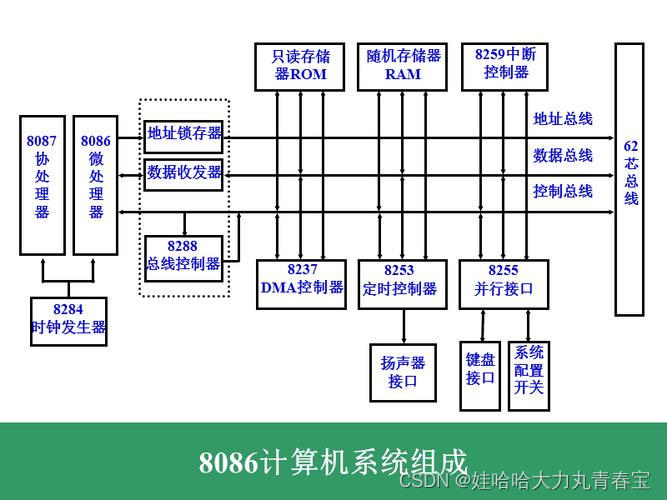

系统构成

单条指令的读取工作过程
- 先将要获取的地址取出放在地址存储器中
- 然后根据地址取出内存中相对应地址的数据进行指令译码

2、信息编码

整数的编码
1. 无符号编码：不用考虑符号的编码
2. 符号数编码
  1. 原码：二进制数的最高位表示符号，0正1负，
    数值部分用二进制数绝对值表示。
  2. 反码：符号位不变，其余位按位取反
  3. 补码：符号位不变，在反码的基础上＋1
  4. 移码：在补码基础上加一个偏移量（Bias）
3. BCD码：用4位二进制来表示一位十进制数
4. ASCII码 (American Standard Code for Information Interchange)：美国信息交换标准代码
进制之间的转换
- 进制转换（二进制、八进制、十进制、十六进制）涵盖整数与小数部分，超详细

3、微机组成电路

常用的门电路符号

二、8086微处理器

1、概述

微处理器：是微型计算机的运算及控制部件，也称中央处理单元（CPU）
- CPU功能：
  1、指令控制
  2、操作控制
  3、时序控制
  4、数据加工
8086微处理器的特点：
1. 数据总线是16位
2. 地址总线是20位
3. 133条指令，指令长度1~6字节
8086和8088之间的区别：
1. 数据总线：8086 有 16 位数据总线，8088 有 8 位数据总线
2. 地址/数据复用引脚：8086有 16 位地址/数据复用引脚；
  8088有 8 位地址/数据复用引脚，不需要BHE
3. 指令队列长度：8086指令队列6字节，8088指令队列 4字节

注：BHE 管脚是的功能是：高字节数据线有效标志

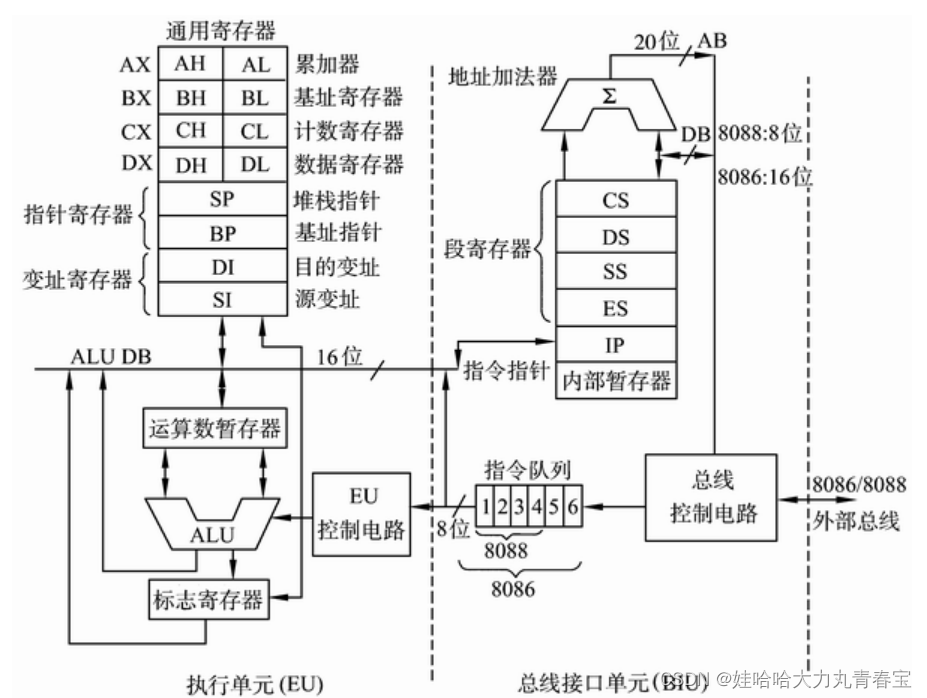

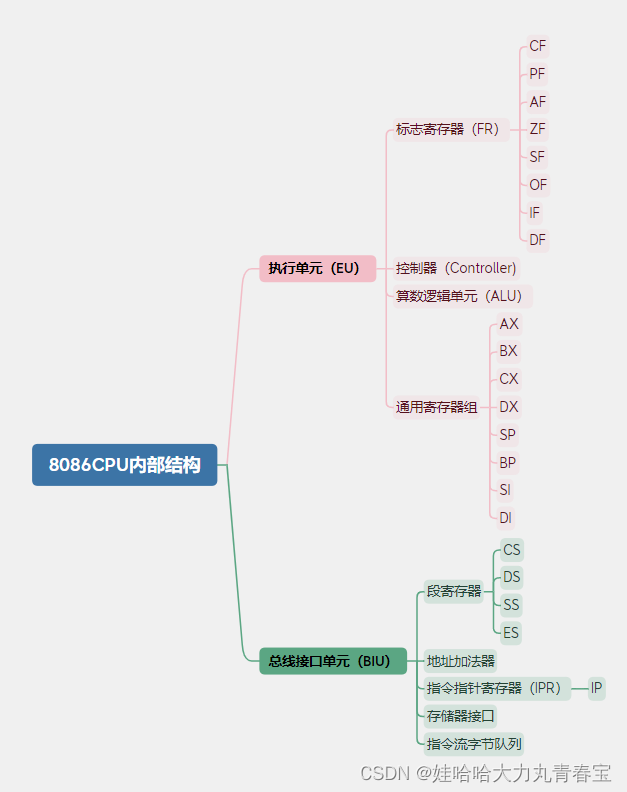

2、8086CPU内部结构

执行单元（EU）：负责执行和处理计算指令的部分
总线接口单元（BIU）：主要负责处理与系统总线之间的通信。它起着桥梁的作用，连接CPU和系统的其他部分，如内存、硬盘、外设等。
EU与BIU之间是通过指令队列联系的

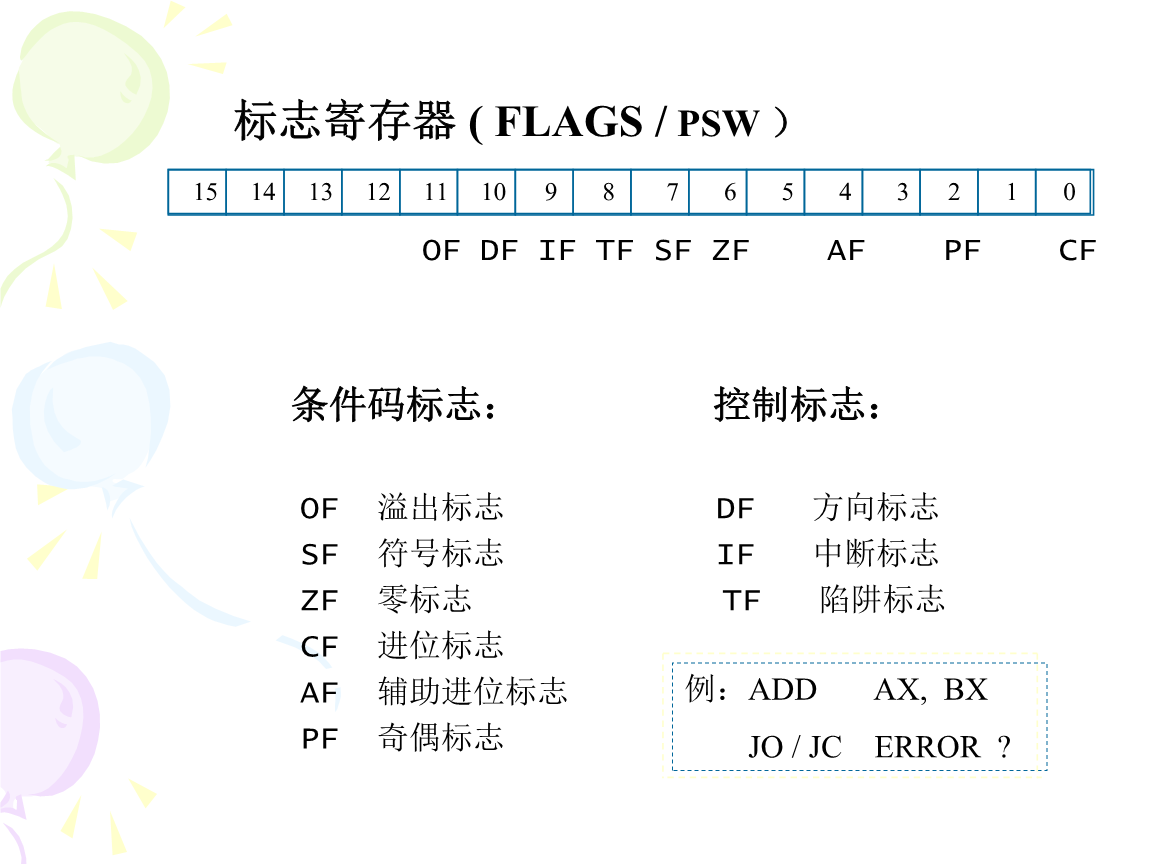

标志寄存器：一共有16位，仅定义了其中的9位，其中6位是状态位，3位是控制位
地址：物理地址＝段地址后加4个0（B）＋偏移地址＝段地址×10（十六进制）＋偏移地址
段的起始地址：16进制后1位为0，二进制后四位为0
一个段的大小 $\leqslant$ 64K
cpu可以用不同的段地址和偏移地址形成同一个物理地址

3、引脚

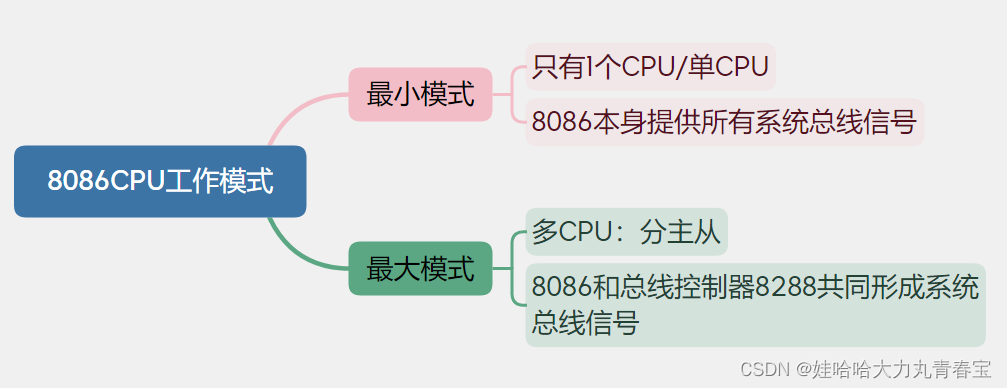

8086CPU工作模式

8086CPU引脚信号

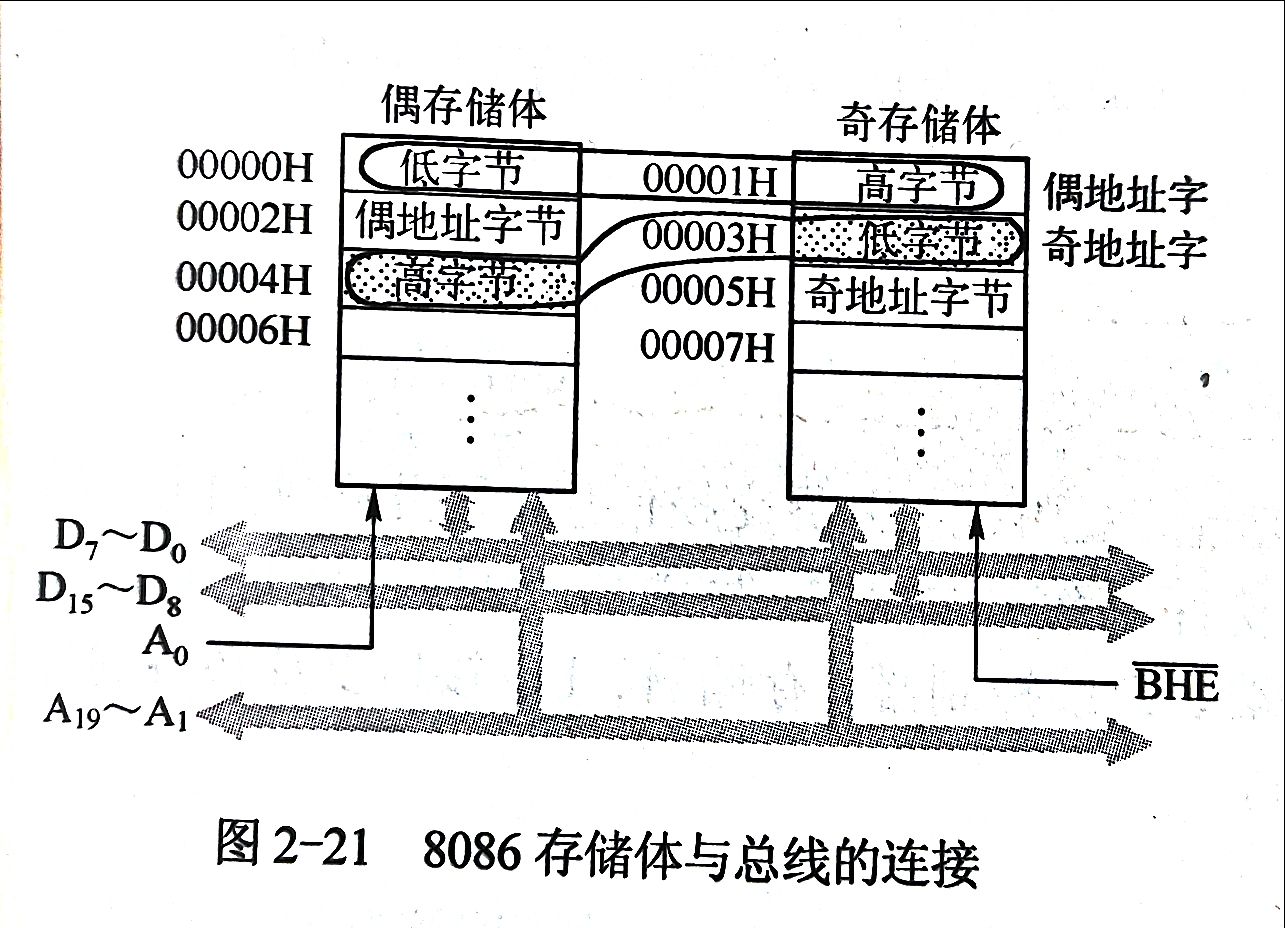

存储器组织
- 奇偶存储体：A0=0就是偶，A0=1就是奇

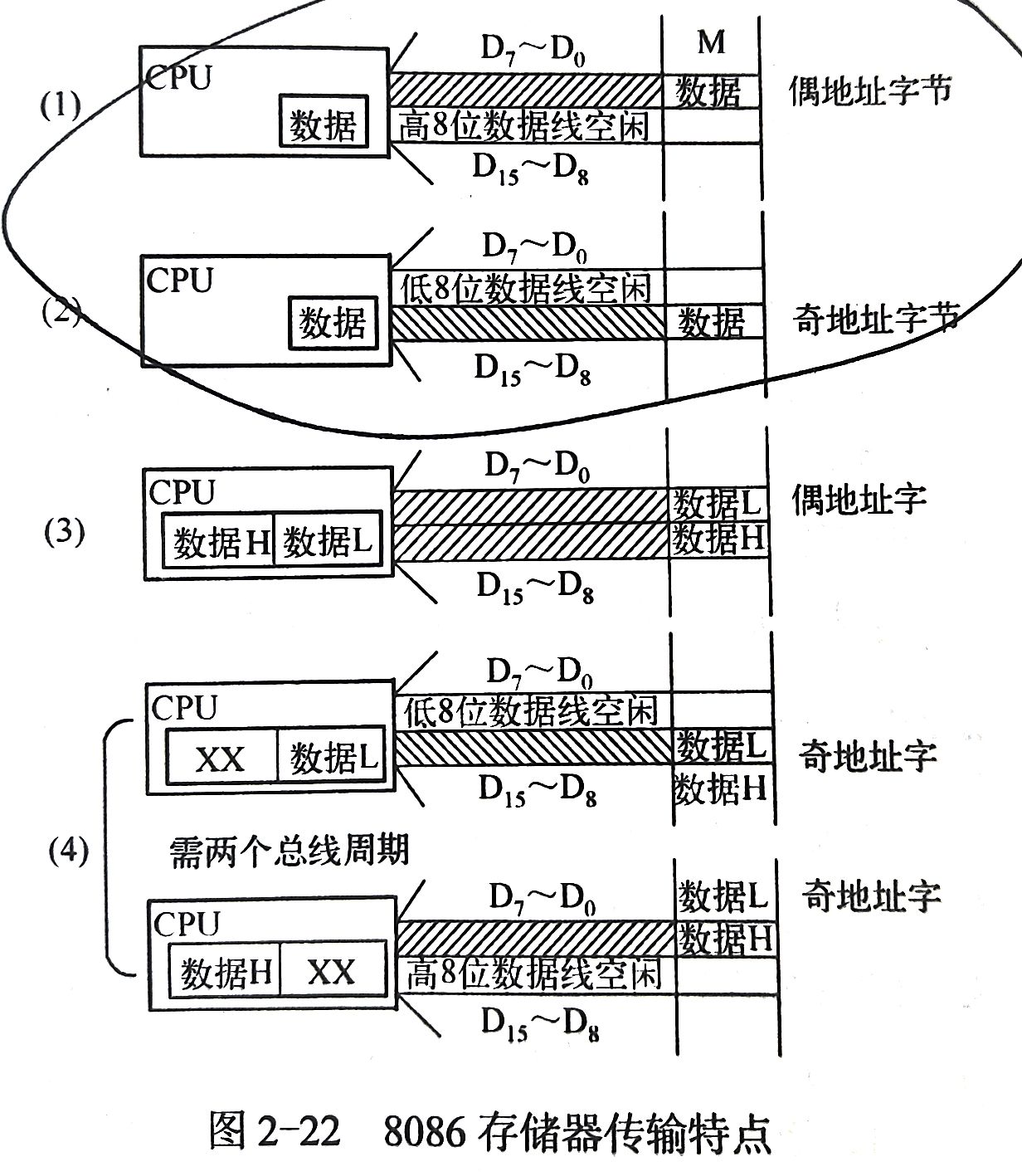

8086存储器访问

注：偶存储体连低8位，奇存储体连高8位

数据存放格式：存储器两个连续字节组成一个字，存入时按照高高低低原则

4、8086/8088总线的工作周期

概念
- 总线操作：CPU通过总线对外部的操作
- 总线操作包括取指、存储器访问、I/O端口访问、中断响应和暂停
- 时序：指信号高低电平变化及相互间的时间顺序关系，决定系统各部件间的同步和定时

        因此描述总线操作的微处理器时序可以以分为：指令周期、总线周期、时钟周期

          时钟周期：是CPU的基本时间计量单位，=1/主频

        总线周期：CPU通过总线对存储器或I/O进行一次数据交互的过程

        指令周期：CPU取一条指令并执行该指令的时间

        指令周期包含若干总线周期，而后者又包含若干时钟周期

         一个总线周期至少需要四个时钟周期，即T1、T2、T3、T4

         总线周期中的时钟周期也叫“T状态”

         等待时钟周期TW：在T3和T4之间插入

         空闲时钟周期Ti：在2个总线周期之间插入

5、8086系统的中断

可以参考8086系统的中断

三、8086指令系统

1、8086指令系统的格式与寻址方式

格式：[操作] 操作码操作数 [注释]
寻址方式（写过比较具体的）
8086CPU寻址方式

2、传送类指令

3、数据操作类指令

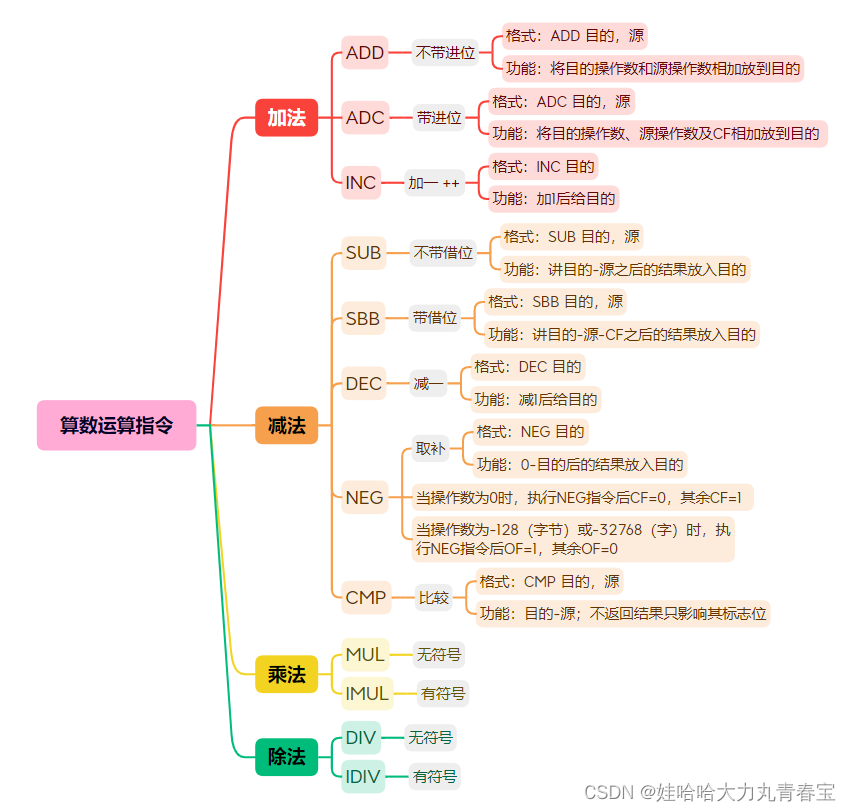

算数运算指令

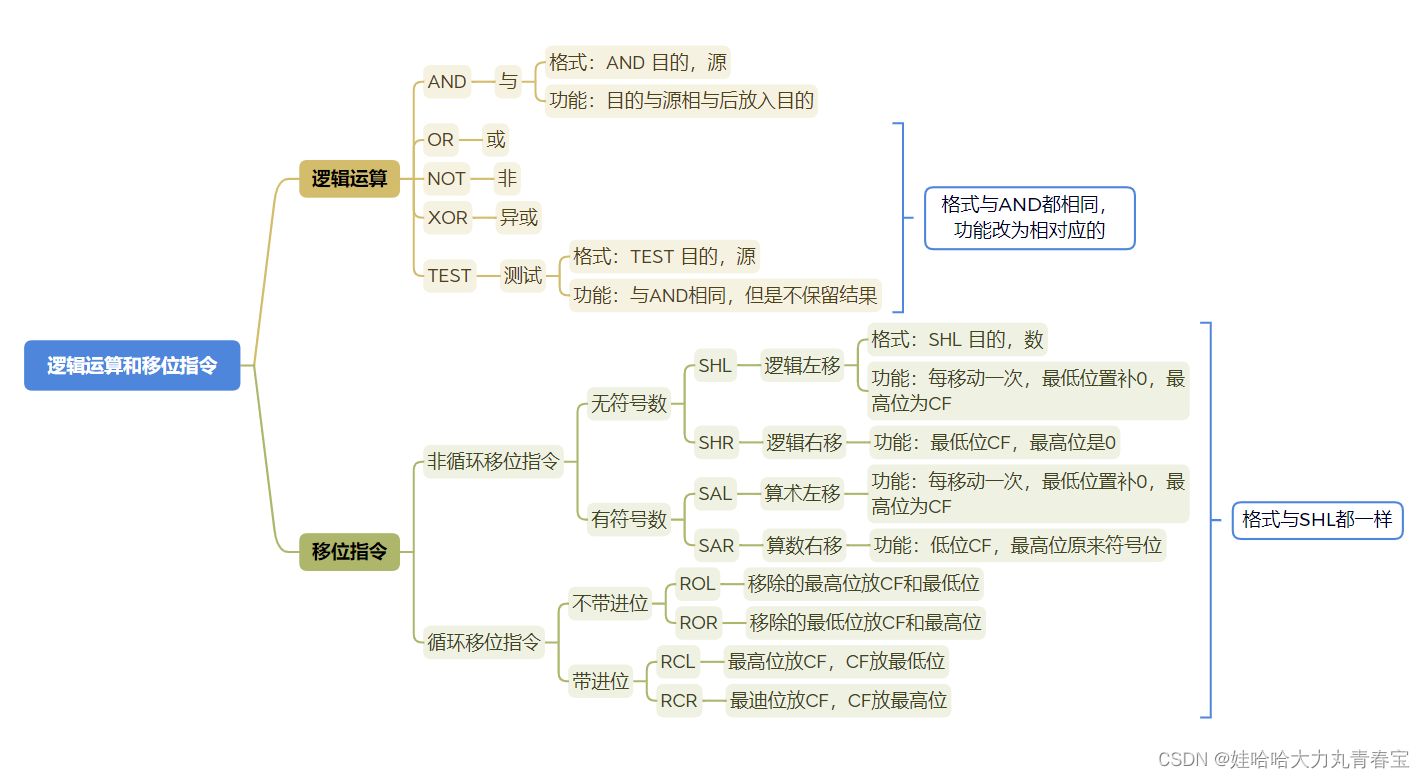

逻辑运算和移位指令

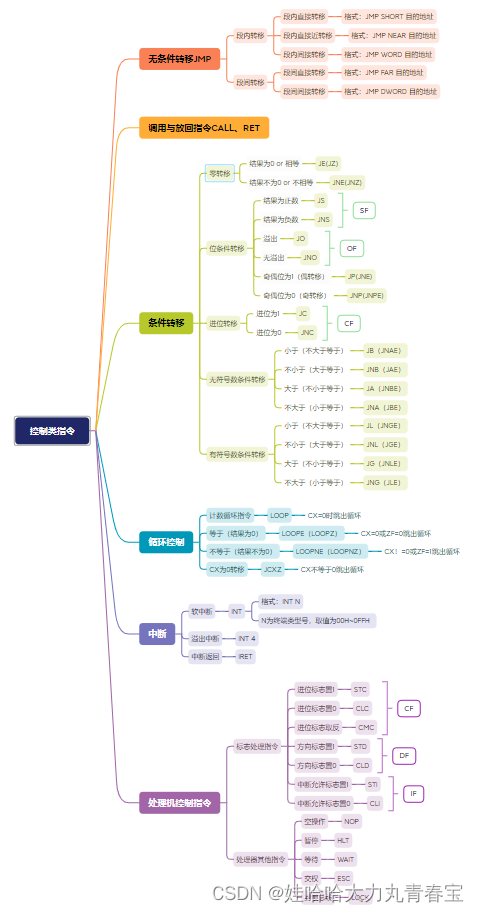

控制类指令

四、汇编语言程序设计

基本概念
- 机器语言、汇编语言、汇编程序
  （1）机器语言：直接用二进制表达（计算机CPU能直接识别并执行）指令的计算机语言
  （2）汇编语言：采用助记符等表达指令的计算机语言
  （3）汇编程序：将汇编语言源程序翻译成机器代码的程序
- 基本格式

        [名字项] 操作项操作数 [注释]

        名字项：可以省略，但一个字符必须是字母，一些保留字不能做名字

  源程序.asm 目标模块.obj 可执行文件.exe

伪指令

(14条消息) 常用伪指令_伪指令有哪些_aBraveMa的博客-CSDN博客

五、存储器系统

1、概述

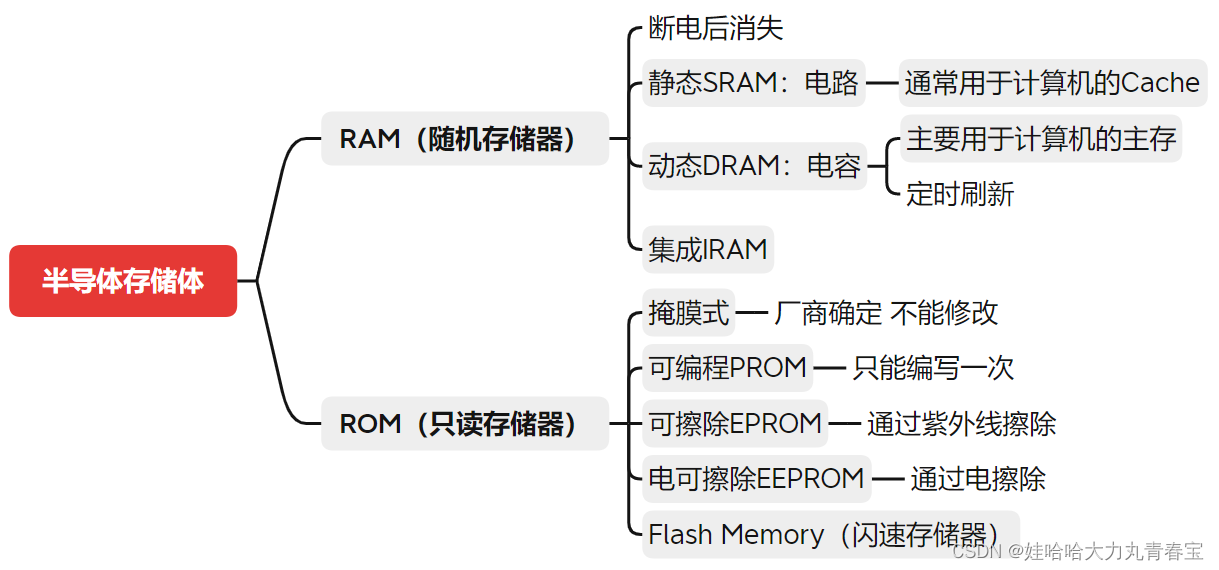

半导体存储器的分类

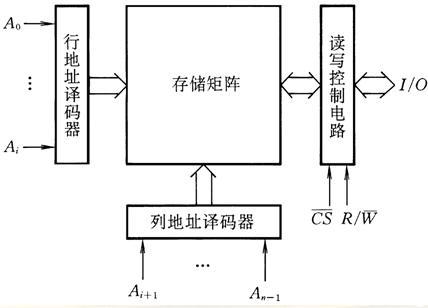

半导体存储器的组成
三级存储系统结构

         各自的功能如下：

    Cache：能提高cpu访问速率

                内存：能直接与cpu进行交互

                外存：Cpu不能直接访问，先进入内存由内存进入cpu

2、半导体存储器与CPU连接

存储器片选信号的处理方法

1、全译码法
2、部分译码法
3、线选法

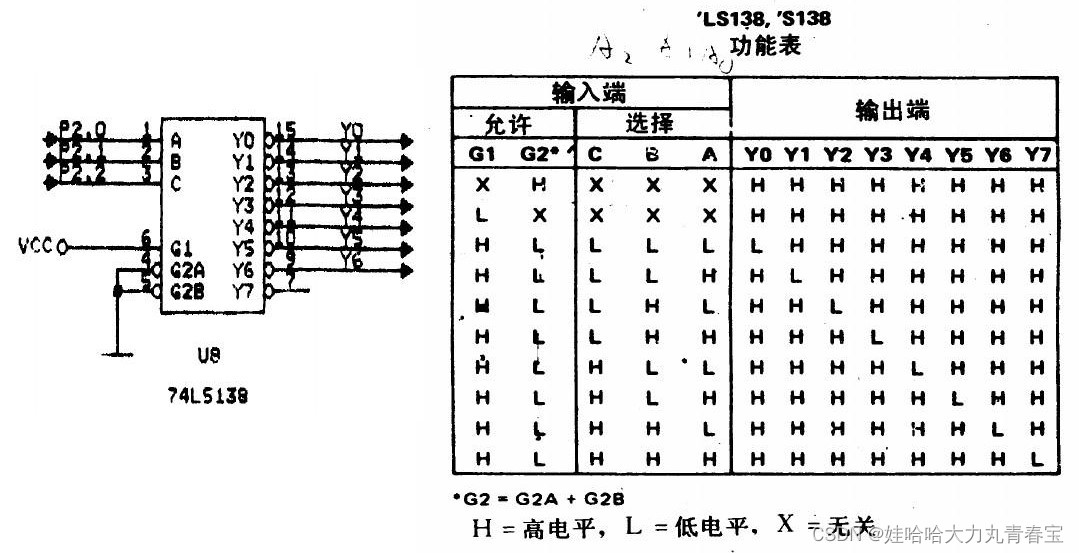

74LS138

六、中断控制器8259A

1、8259A的基本知识

可编程中断控制器（Programmable Interrupt Controller，PIC）是一种硬件设备，用于管理和分配计算机系统中的中断请求。它可以集中管理来自多个外部设备的中断，并按照优先级分配中断处理程序的执行顺序。

1、基本功能

单片8259A可以管理8级中断，可扩展至64级
每一级的中断都可单独被屏蔽或允许
提供中断向量号，有多种工作方式可通过编程选择

2、8259A芯片结构

中断请求寄存器IRR
- 保存8条外界中断请求信号IR0～IR7的请求状态；
- Di位为1表示IRi引脚有中断请求；为0表示无请求。
中断服务寄存器ISR
- 保存正在被8259A服务着的中断状态；
- Di位为1表示IRi中断正在服务中；为0表示没有被服务。
中断屏蔽寄存器IMR
- 保存对中断请求信号IR的屏蔽状态；
- Di位为1表示IRi中断被屏蔽（禁止）；为0表示允许。

3、8259A的外部引脚

CS：片选信号

WR/DR：读写信号

D0~D7：8位数据位

CAS1、2：级联信号

A0：奇偶地址的选择

INT A：中断响应点

IR0~IR7：8位输入端

INT：中断请求输出

SP/EN：做输入线时，决定本片8259是主片还是从片，1主0从。做输出线时，启动8259A到CPU之间的数据驱动器

2、8259A芯片的工作方式

1、中断触发方式

边沿触发方式：上升沿
电平触发方式：高电平

2、中断类型码的形成

一片8259A引入的8级中断请求类型码是连续的
中断类型码是用户可定义的

3、设置优先权方式

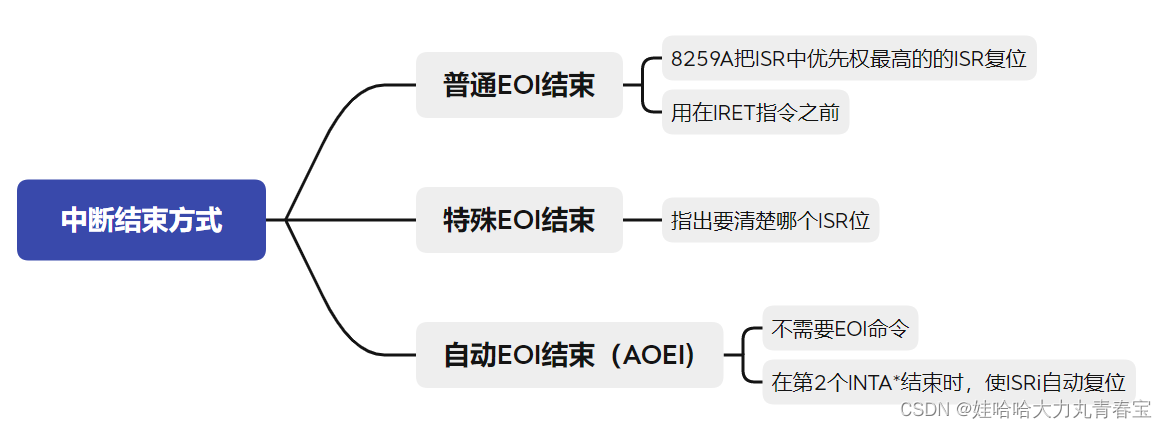

4、中断结束方式

8259A利用中断服务寄存器ISR判断

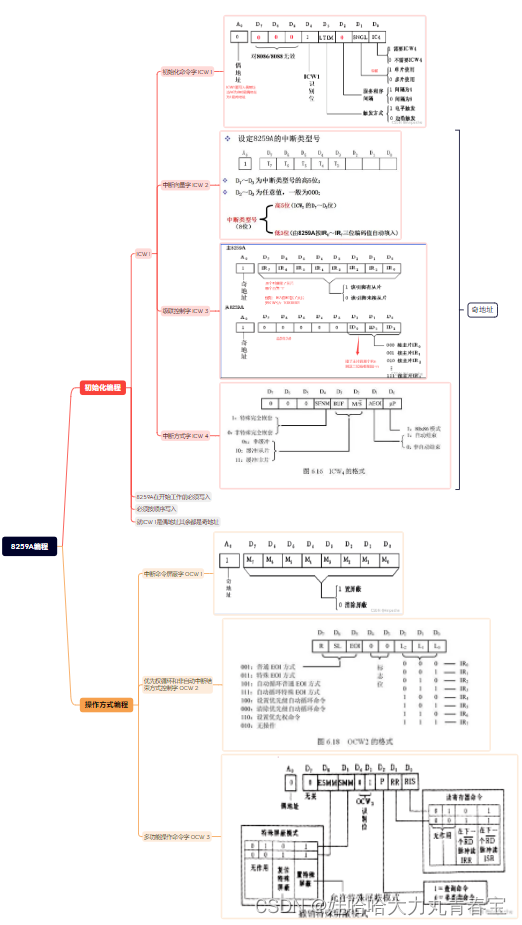

3、8259A芯片控制字及工作方式

七、输入/输出接口

并行通信与并行通信

串行通信：传输线数量少，速度较慢，适合远距离传输

并行通信：传输线数量多，速度较快，适合近距离传输

可编程串行通信接口芯片8251A

串行，应用于长距离的传输，采用异步通信或同步通信

八、可编程计数/定时器Intel8253

8253的基本功能和内部结构

基本功能：

1、具有3个独立的16位定时/计数器,采用二进制计数时，最大计数范围为0~65535

2、采用BCD码计数时，计数范围为0~9999

3、每个定时/计数器都有自己的时钟输入CLK、定时输出OUT和门控信号GATE

4、每个定时/计数器都有6种工作方式

5、所有的输入和输出都与TTL兼容

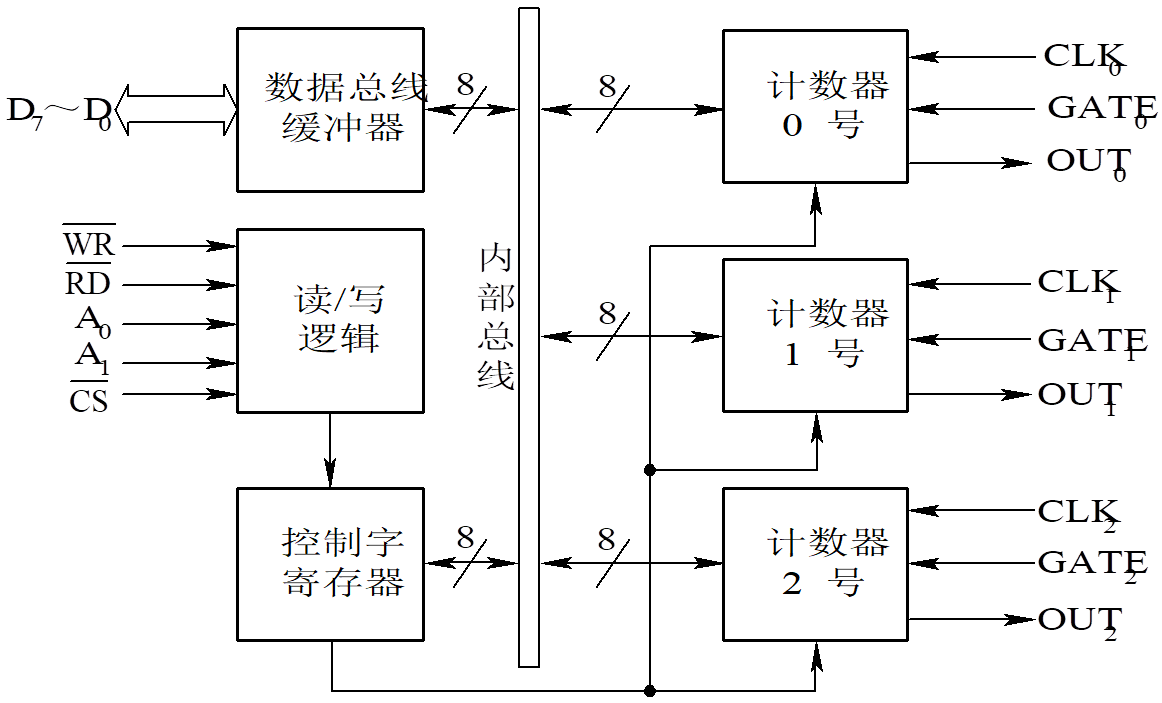

内部结构和引脚

数据总线缓冲器：

  D0~D7

  用于8253内部总线与CPU数据总线之间的连接，是一个8位双向三态缓冲器。

读/写逻辑电路

WR~DR

  接收CPU系统总线上的控制信号，然后转换成8253内部操作的各种控制信号。

控制寄存器

         A1、A0

  接收CPU送来的控制字，控制字确定了每个计数器的工作方式、计数数值及计数初值寄存器的读写格式。

计数器0、1、2

每一个计数器的结构完全相同
