使用Cisco Packet Tracer之图解PDUs的使用

我们还是先来看看PDU这倒低是一个什么东西。相信大家学过ISO的OSI七层模型应该知道。

协议数据单元（PDU）：数据在OSI参考模型中，每个层次的叫法。PDU实际上是原始数据（用户数据）加上OSI模型对应层次的协议头部信息或者层部控制信息。

PDU：

5-7层：数据、信息

4层：Segment（段）、Datagram（报文）

3层：Packet（包、分组）

2层：Frame（帧）

1层：bit（位）

那么下面我们以图解的方式来看看我们Cisco Packet Trcer中的PUDs如何使用？

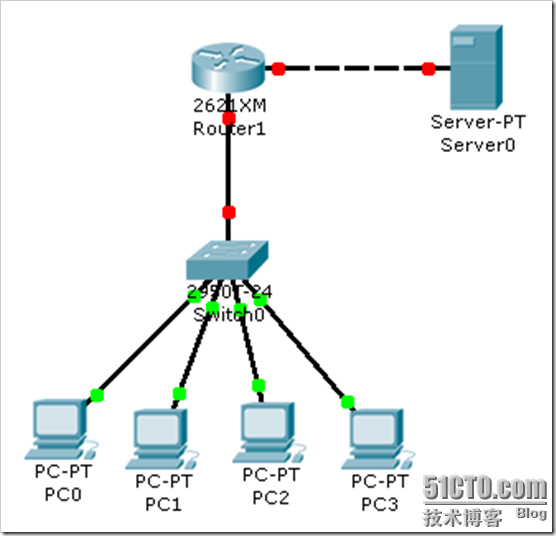

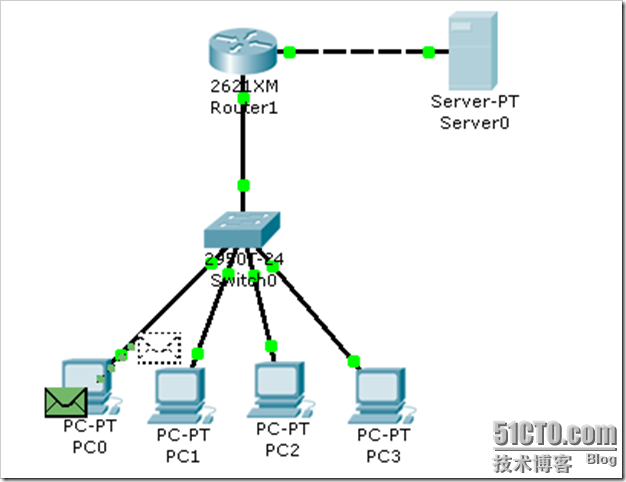

我们还是先来看看我们今天的所需要的拓扑图嘛！

需求很简单：

PC0与PC1属于VLAN 10

PC2与PC3属于VLAN 20

然后通过2621XM做一个单臂路由。与路由器相连一台服务器，等一会我们需要去访问我们这台服务器。

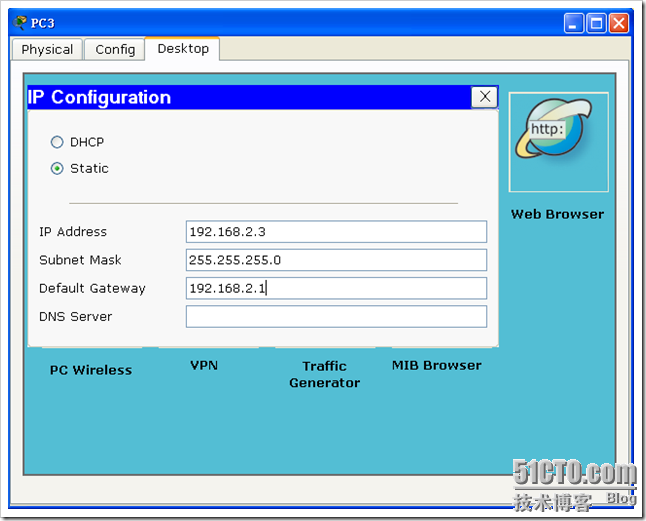

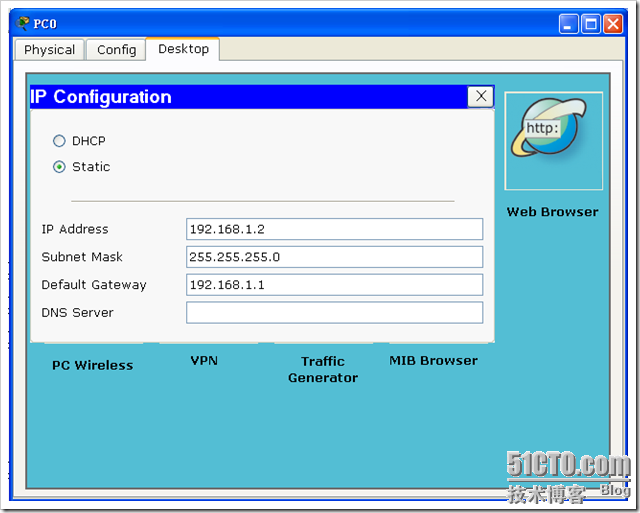

那么需求我们已经知道了，我们来看看，基本配置。

Switch>  Switch>en  Switch#conf t  Enter configuration commands, one per line.  End with CNTL/Z.  Switch(config)#int range fa0/1 - 2  Switch(config-if-range)#sw mo acc  Switch(config-if-range)#sw acc vlan 10  % Access VLAN does not exist. Creating vlan 10  Switch(config-if-range)#exit  Switch(config)#int range fa0/3 - 4  Switch(config-if-range)#sw mo ac  Switch(config-if-range)#sw ac vlan 20  % Access VLAN does not exist. Creating vlan 20  Switch(config-if-range)#exit  Switch(config)#int fa0/24  Switch(config-if)#sw mo trunk  Switch(config-if)#exit  Switch(config)#exit  Switch#

以上是交换机的配置，这些我就不用解释了嘛。

Router>en  Router#conf t  Enter configuration commands, one per line.  End with CNTL/Z.  Router(config)#no ip domain-lookup  Router(config)#line con 0  Router(config-line)#logg syn  Router(config-line)#exec-timeout 0 0  Router(config-line)#exit  Router(config)#int fa0/0.1  Router(config-subif)#en dot 10  Router(config-subif)#ip add 192.168.1.1 255.255.255.0  Router(config-subif)#no shut  Router(config-subif)#exit  Router(config)#int fa0/0.2  Router(config-subif)#en dot 20  Router(config-subif)#ip add 192.168.2.1 255.255.255.0  Router(config-subif)#no shut  Router(config-subif)#exit  Router(config)#int fa0/0  Router(config-if)#no shut %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up  %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up  %LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up  %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to up  %LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up  %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to up  Router(config-if)#  Router(config-if)#exit  Router(config)#int fa0/1  Router(config-if)#ip add 192.168.3.1 255.255.255.0  Router(config-if)#no shut %LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up  %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up  Router(config-if)#  Router(config-if)#exit  Router(config)#

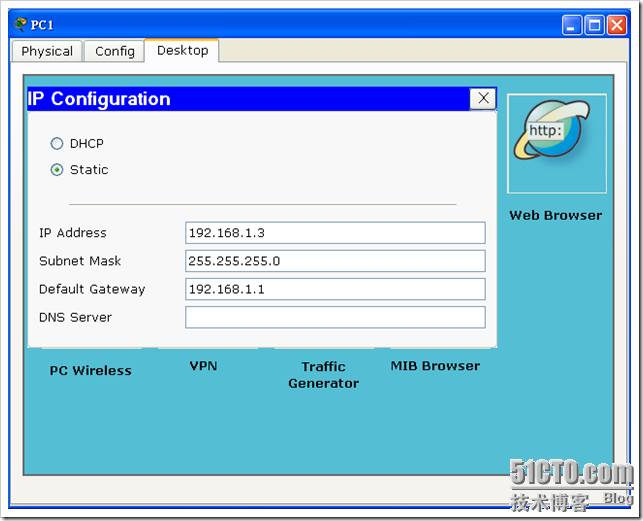

好了现我们这些基本都已经配置完成了。我们来看看我们的这个PDU如何来实现呢？

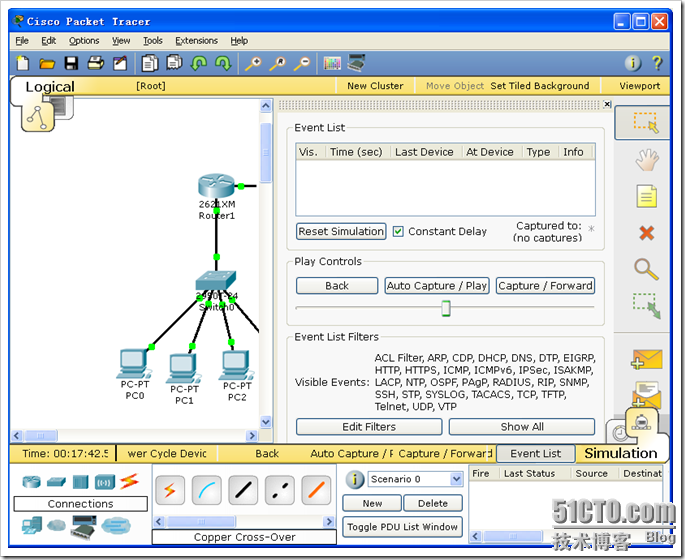

在我们Cisco Packet Tracer的右下角有一个“Realtime（实时）”，我们点击它后面的那个图标。 当我们点击后面那个图标以后我们会看见如下所示：

这样一个模拟窗口。

我们现在从PC0 ping PC1来看看呢？看看我们的数据包如何走，经过那些设备呢？在这里要注意，在“Play Controls(播放控制)”这里我们下面有三个按钮，如果你想看到一个很流畅的画面的话，你就点击“Auto Capture / Play”按钮。我们来试试看呢？

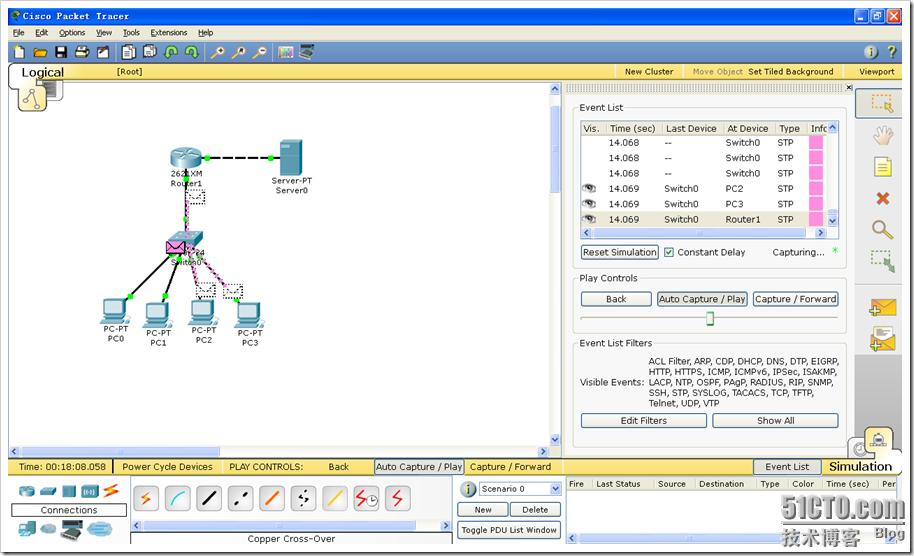

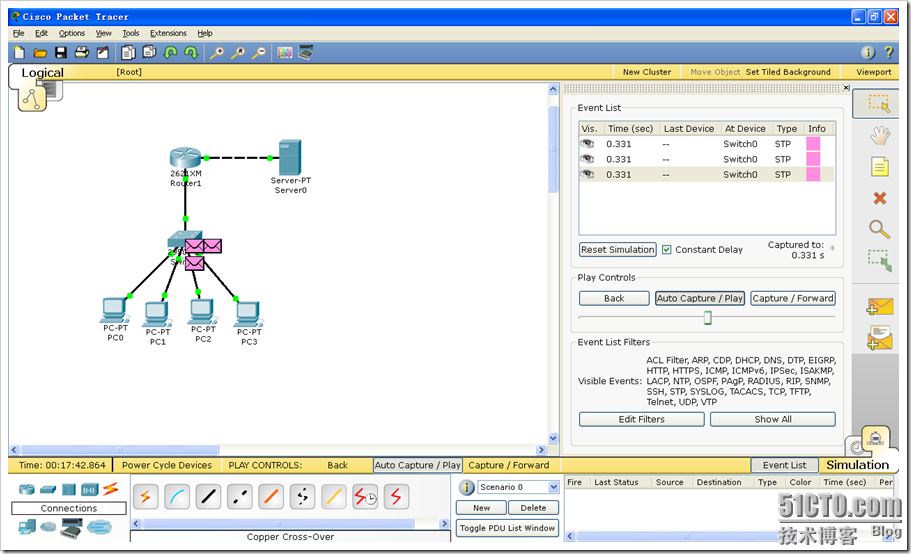

我们在这里可以看见，当我点击“Auto Capture / Play”以后，在我们的交换机上面有三个数据包，我们会看见，这些数据包会从不同的端口发送出去。

我们在上图看见有一个虚线的信封，这一个信封就表示我们的PDU。我们看见，为什么只传给PC2、PC3与路由器呢？这是因为我们这里划分了VLAN的原因。

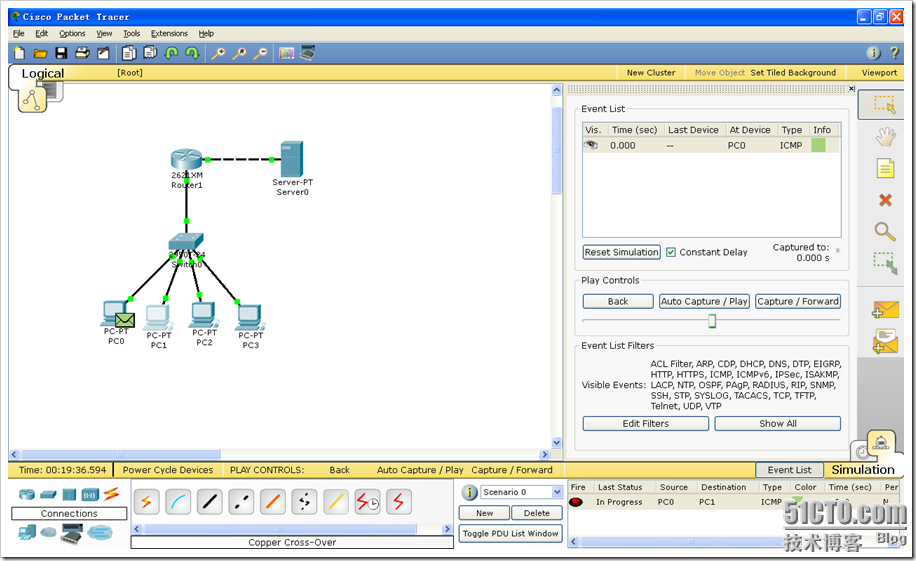

我们现在来使用PC0 ping PC1来看看。我们点击右边的有一个“ ”这个图标。添加那里到那里的PDU。（这里我们是从PC0到PC1）当我们添加了以后，在右下解会有一个显示。

 而在我们的PC0上面就会有一个信封。如下图：

我们现在使用PC0 ping PC1来看看效果呢？

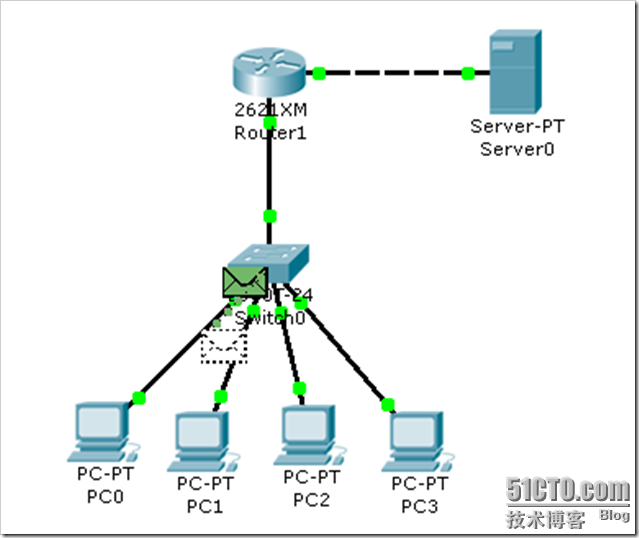

从这里我们可以看到，PC0发出了一个PDU到交换机。

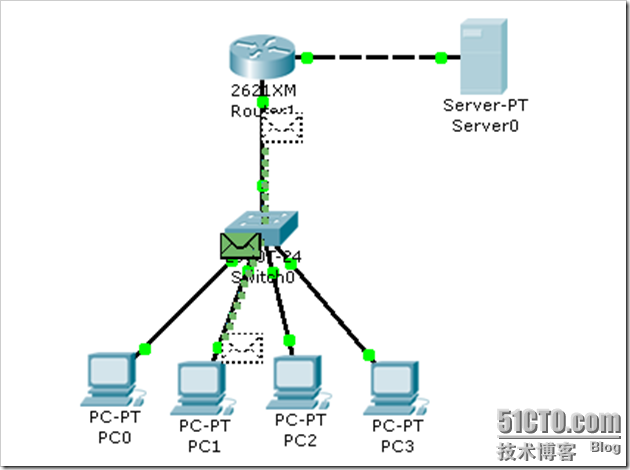

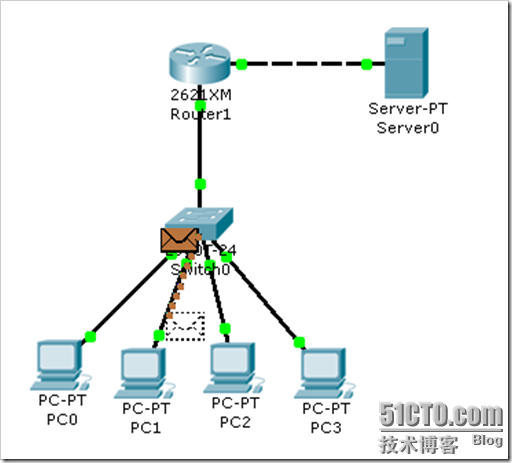

然后通过交换机直接就到我们的PC1去了，我们可以看见它并没有经过我们的路由器。我们还可以看看这个包的一个封装。要看当前信封中的内容，直接点击信封就可以当前PUD的信息了。

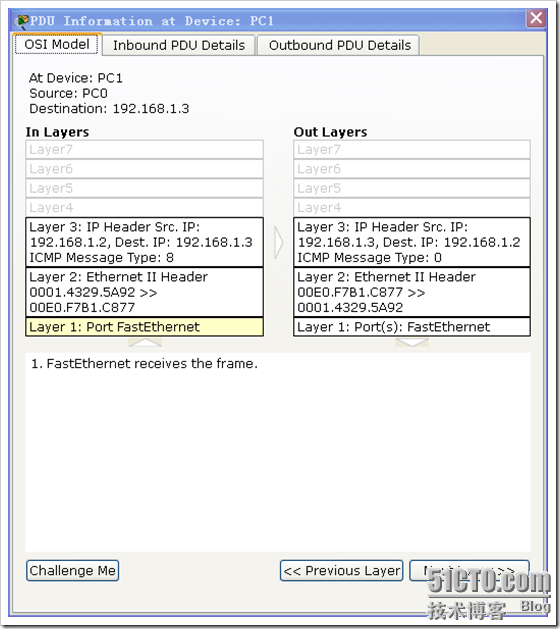

在这里面我们可以清楚的看见，进入层与出去层的一些信息。

我们来分析一下进入层，在第三层我们可以看见，源IP地址是192.168.1.2，目的地址是192.168.1.3。在第二层，我们可以看见从MAC地址：0001.4329.5A92到00E0.F7B1.C877。这是进来的信息，那我们可以看见出去的信息刚好与进入的信息相反。

下面我们再来具体分析一下它的一个进来的PDU的包。

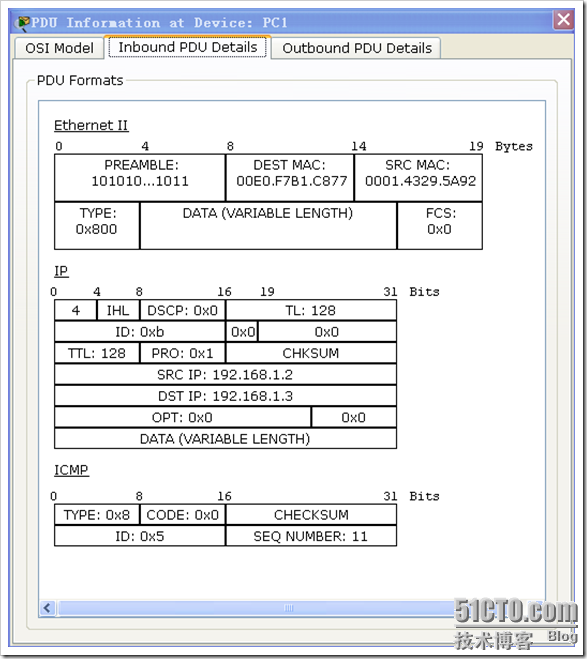

从上面我们可以看见，Ethernet II的格式。中间是IP的包格式。最下面是ICMP的帧格式。

从这里我们可以详细的了解我们互一层里面具体那些值变了呢？而这就是一个Inbound PDU Details的信息。那么Outbound PDU Details相应与Inbound PDU Details里面的信息刚好相反。下在我们就来看看是不是呢？

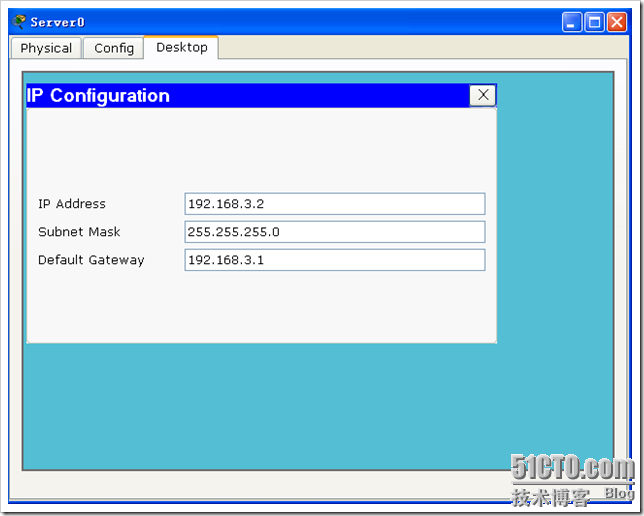

这就是我们帧的具体内容。现在我们来看看，我们要访问192.168.3.2这台服务器怎么走呢？

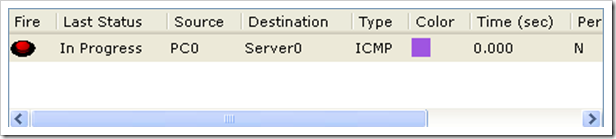

我们点击右侧的信封，然后点击“PC0”再点击“Server0”来添加一个信息。当我们添加成功以后，在右下角会有一个显示。

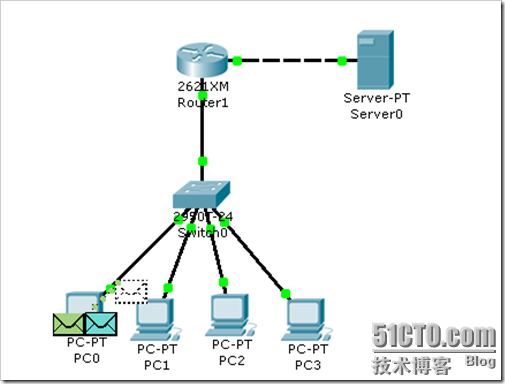

注意源码址“PC0”目标地址“Server0”，好了我们来看看在拓扑图上面有什么变化呢？

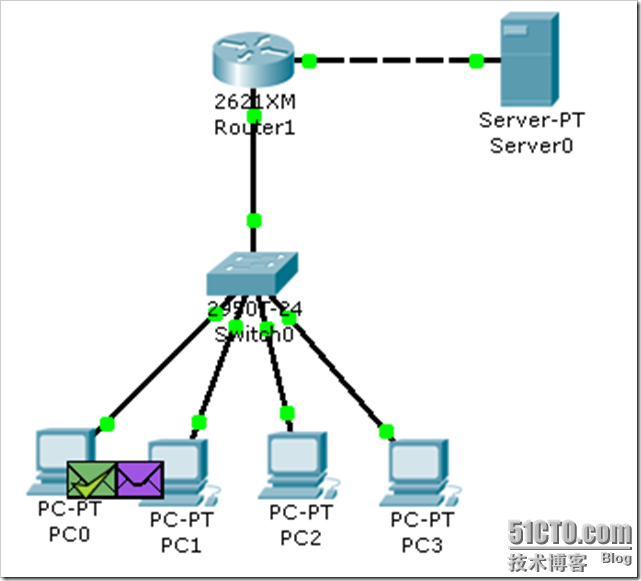

这里表示有两个数据包要正准备发出去。不同的信封表示不同的PDU。这个我们可以从这里来看到（如下图）。

注意一下看看“Info”下面有不同的颜色表示不同的PDU。我们可以看见绿色表示的是发送的“ARP”包。我们来看看具体怎么走的呢？

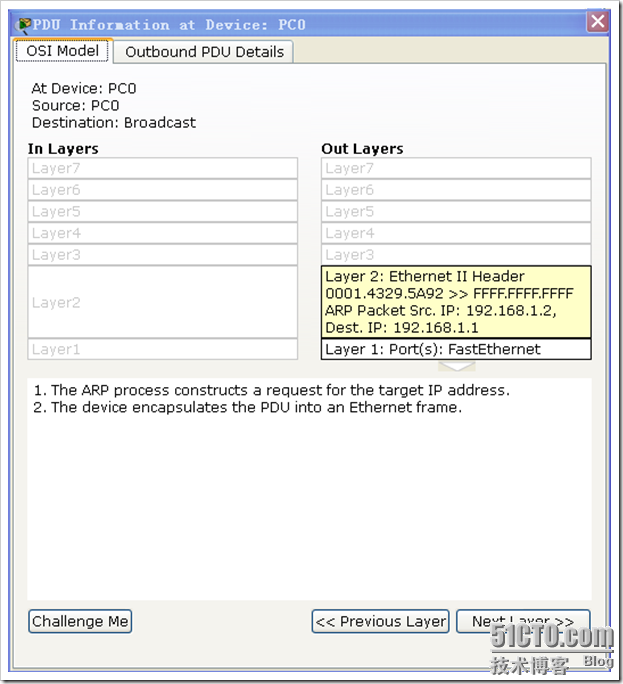

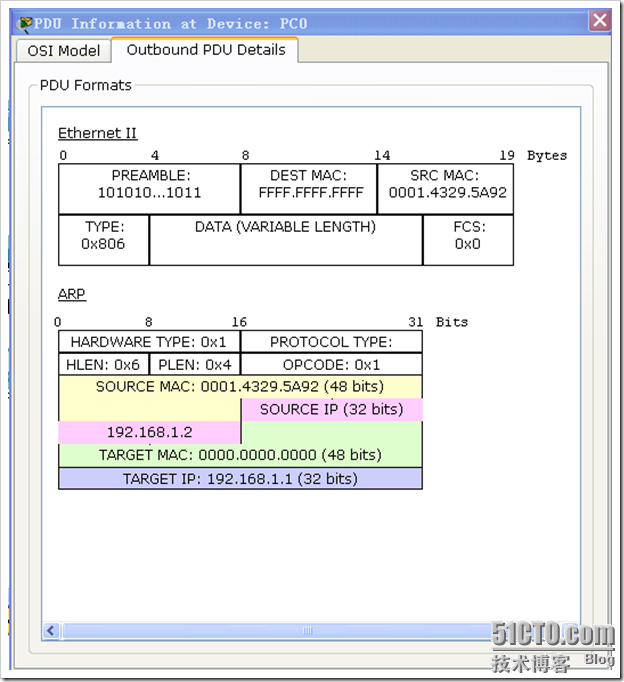

我们来看看这个ARP包里面倒底是什么内容呢？

从上图我个可以得知，我们ARP的源IP地址是：192.168.1.2而目的地址是：192.168.1.1，我们通过MAC地址广播出去的。

可以看见我们的“ARP”包现在发往交换机去了。

到了此交换机，该交换机将这个数据包在本VLAN中进行广播出去。

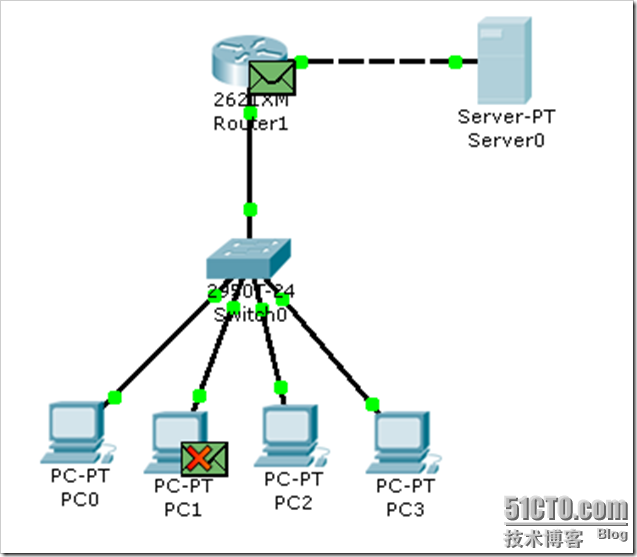

现在当“PC1”收到我们这个“ARP”请求，打开一看这个目标地址不是我们IP地址，所以我就将此PDU丢弃掉。而当我们的路由器收到该PDU打开一看呢？这是我的IP地址，于是路由器就会回应一个“ARP”包给我们的PC0。下面我们来看看如何返回去呢？

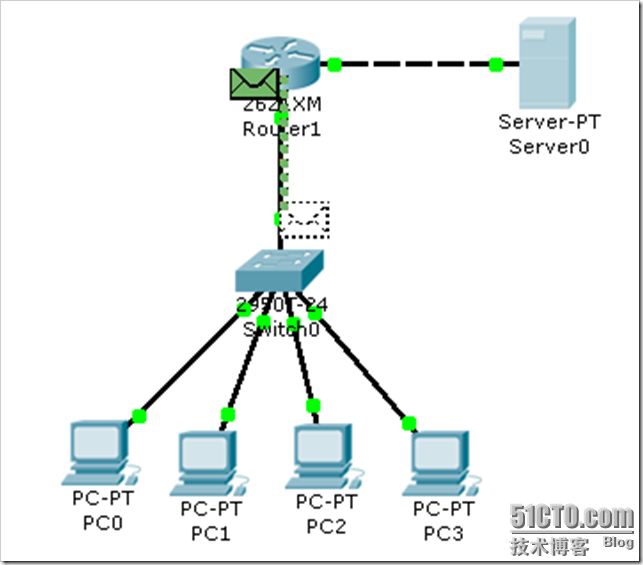

我们可以看见，路由器回应了一个“ARP”包给交换机，然后交换机再直接交给我们的“PC0”。

看看是不是呢？这样我们PC0就知道192.168.1.1的MAC地址了，当我们现在再去PING路由器的时候，我们就会看见，在这个PDU里面的MAC地址对应的是路由器的那个了。

而当我们“PC0”收到此PDU以后，一看哦这个数据包是我的，于是就会在此信封上面打上一个钩。

大家觉得这个东西是不是很有意思呢？

那么我们再来看看它如何到达我们的Server0的呢？好了这个就给你们介绍到这里。下面的一些你们自己好好练习看看嘛！

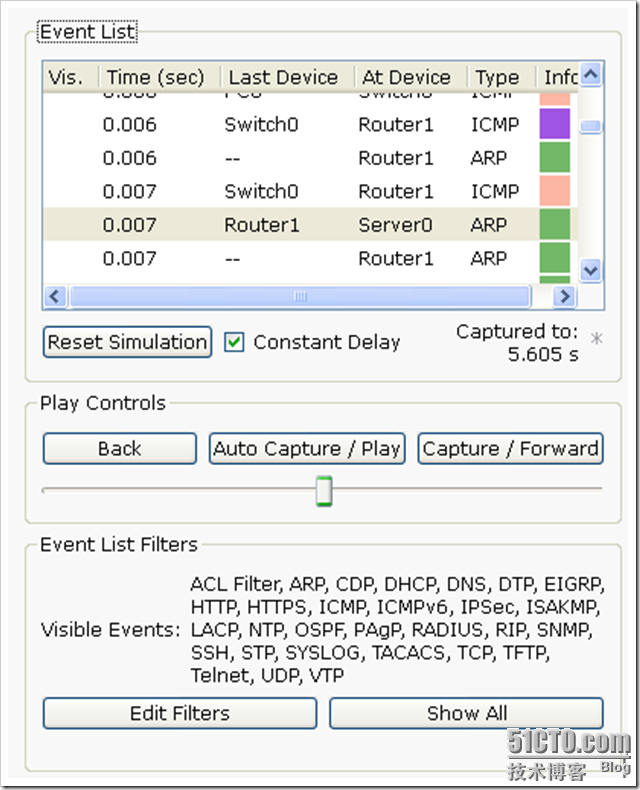

要注意的是到了路由器会交换PDU包哦。大家要注意看一下！还要随时关注一下下面这一块内容。

如果你在这里只想看ICMP的信息，你就可以点击“Edit Filters”来进行选择。

感觉还是多好耍的！你们有兴趣也可以去好好看看，这相对于初学者来说，很实用哦。如果不懂的话，再回复，我来给大家解决。
