下行DMRS总结

转自：

【5G#03】PDSCH DMRS_阿米尔C的博客-CSDN博客_正交覆盖码

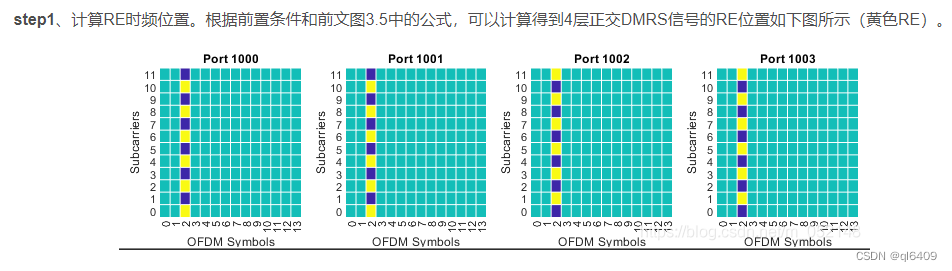

假如一个用户需要跑4流，基于上述的图谱可以满足，port1000和1001通过正交码，保障无干扰；

用户第1流：采用port1000蓝色格子

用户第2流：采用port1001蓝色格子（和1000蓝色格子，正交码分进行了区分）

用户第3流：采用port1002蓝色格子（和1000/1001蓝色格子，频分错开）

用户第4流：采用port1003蓝色格子（和1000/1001蓝色格子，频分错开，和1002蓝色格子，正交码分进行了区分）

假如一个用户需要跑8流，基于上述的图谱也可以做，前4流采用上述图谱，后4流也采用上述图谱，使用一个伪正交码（解调性能不如上面port1000和1001通过正交码进行区分的）， 伪正交码可无限生成，解调性能不佳而已。可以使用2符号进行解决

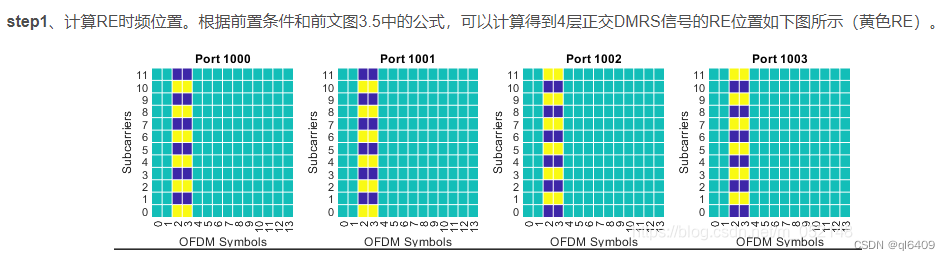

用户第1流：符号2，采用port1000蓝色格子

用户第2流：符号2，采用port1001蓝色格子（和1000蓝色格子，正交码分进行了区分）

用户第3流：符号2，采用port1002蓝色格子（和1000/1001蓝色格子，频分错开）

用户第4流：符号2，采用port1003蓝色格子（和1000/1001蓝色格子，频分错开，和1002蓝色格子，正交码分进行了区分）

用户第5流：符号3，采用port1000蓝色格子

用户第6流：符号3，采用port1001蓝色格子（和1000蓝色格子，正交码分进行了区分）

用户第7流：符号3，采用port1002蓝色格子（和1000/1001蓝色格子，频分错开）

用户第8流：符号3，采用port1003蓝色格子（和1000/1001蓝色格子，频分错开，和1002蓝色格子，正交码分进行了区分）

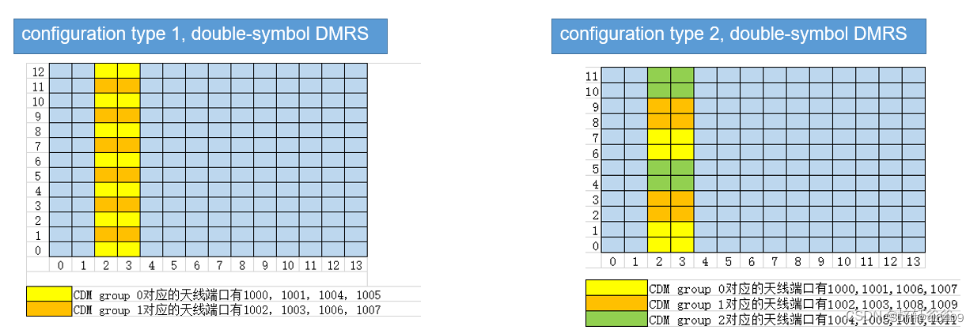

上图为2符号场景，type1有8个端口，可以支持8流（解调性能很好）； type2有12个端口，可以支持12流（解调性能很好）；单符号，全部减半。

一个疑问，终端如何知道基站发送DMRS的位置呢？

1、L3会告诉终端当前使用的是type1还是type2

下行调度分配DCI格式1_1_lusanshui的博客-CSDN博客_dci格式

2、DCI中有一个字段：

序号21—天线端口
如果UE配置有dmrs-DownlinkForPDSCH-MappingTypeA和dmrs-DownlinkForPDSCH-MappingTypeB，则该字段的位宽等于max{xA, xB}，xA是根据dmrs-DownlinkForPDSCH-MappingTypeA派生的，天线端口位宽xB是根据dmrs-DownlinkForPDSCH-MappingTypeB导出的天线端口位宽。|xA-xB|如果PDSCH的映射类型对应于较小的值，则只在该字段的MSB中填充零。[TS 38.212 7.3.1.2.2-1~4]
假如是type2，这个值是10：

NR PDSCH(四) DMRS_modem协议笔记的博客-CSDN博客_dmrs

table 7.3.1.2.2-4 ： 对应2个码分组，端口为1000~1003，符号数为1个
