工程环境

• STM32CUBEIDE
• STM32F405VG

现象复现

项目中一个是IAP程序，另一个是APP程序，两个程序都是使用STM32CubeIDE生成，当程序跳转到APP中并且执行到函数SystemClock_Config中的时候，在初始化锁相环调用HAL_RCC_OscConfig函数的时候返回HAL_ERROR或者直接卡死在里面。

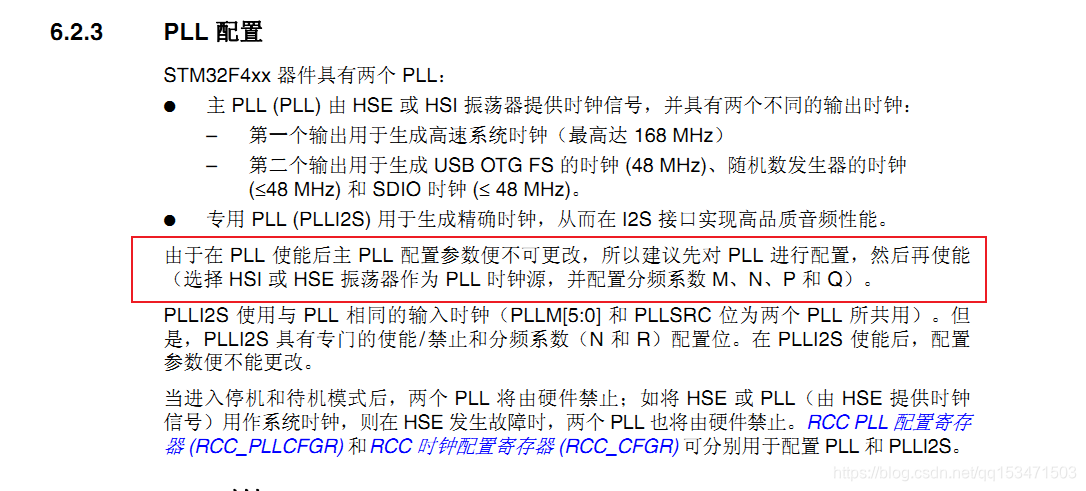

为什么在IAP中可以初始化通过，但是在APP中却通不过，查阅STM32F4xx参考手册发现这么一段话：

那么出现这个问题的原因也就清楚了，因为在IAP中已经初始化了PLL，在APP中再次初始化就不成功。

解决办法

我查找ST官方HAL固件库中对重复配置RCC时钟的时候，发现他是这么做的：

1. 先将时钟源选择为内部时钟
2. 初始化锁相环
3. 将时钟源在切换回外部时钟源
4. 禁用内部高速时钟（可选步骤，如果内部高速时钟不用的话，建议禁掉）

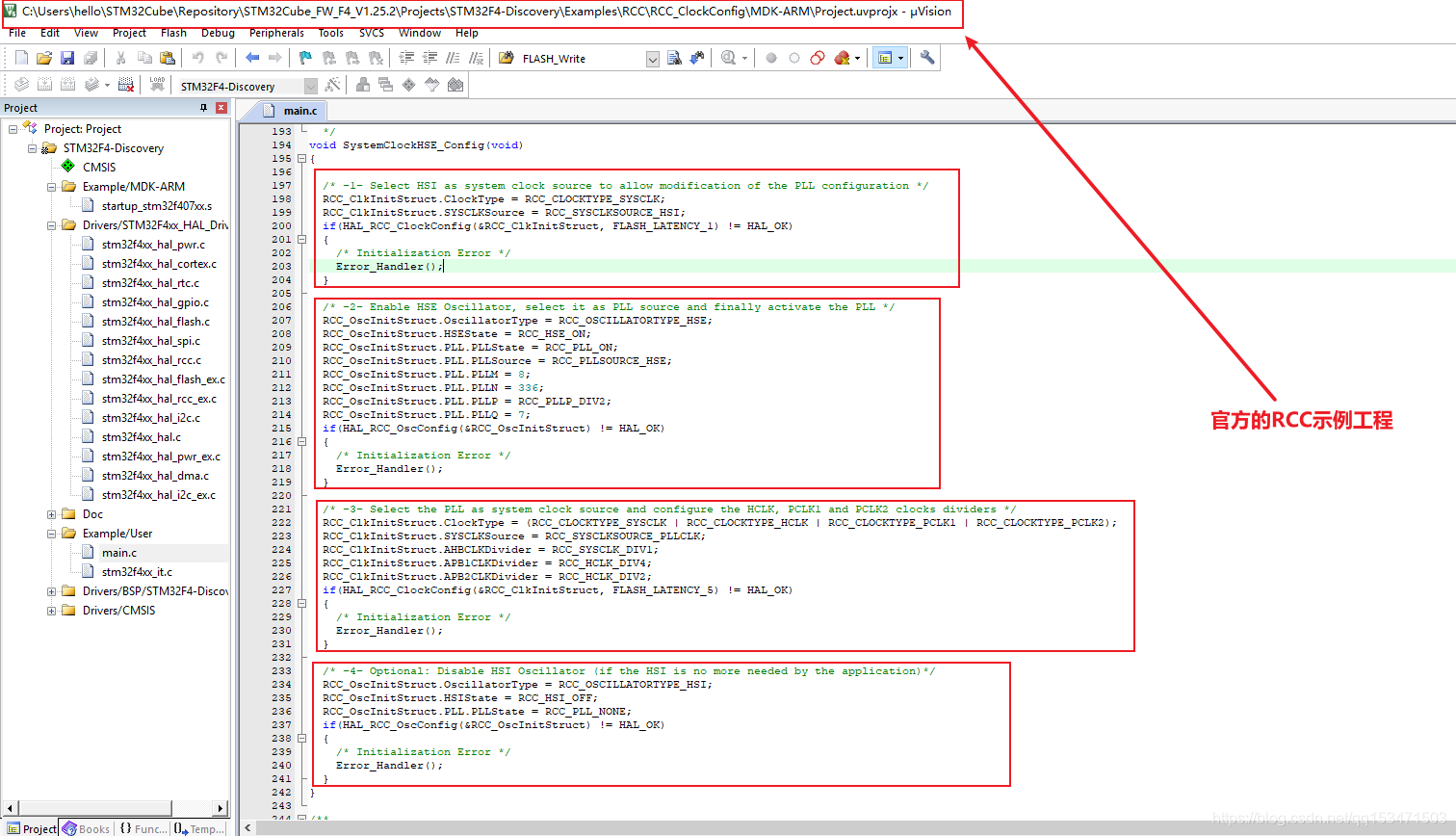

官方代码如下：

以下是我的示例代码：

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

  // 先将时钟源选择为内部时钟
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_SYSCLK;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5) != HAL_OK)
  {
    Error_Handler();
  }

  // 初始化锁相环
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLM = 4;
  RCC_OscInitStruct.PLL.PLLN = 168;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 4;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  // 锁相环已经初始化完毕了，将时钟源在切换回外部时钟源
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5) != HAL_OK)
  {
    Error_Handler();
  }

	// 禁用内部高速时钟
	RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
	RCC_OscInitStruct.HSIState = RCC_HSI_OFF;
	RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
	if(HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
	{
	  Error_Handler();
	}
}

通过以上操作后，问题成功解决！

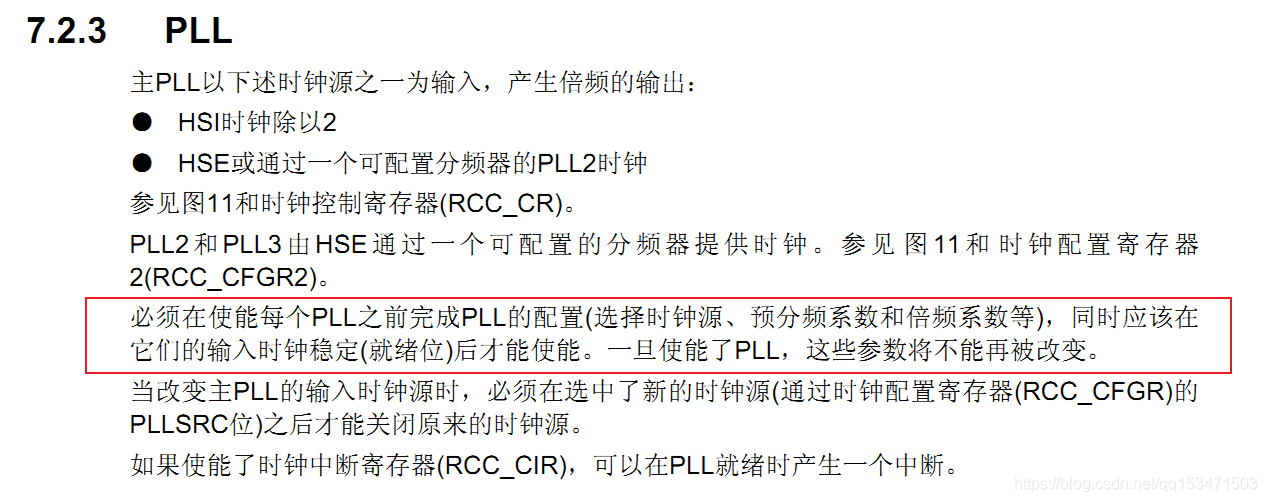

解决F4系列这个问题之后，我又去看F1系列的参考手册，发现：

同样的也是需要在使能PLL之前完成时钟配置，不过在实际中发现，F1系列的IAP跳转到APP中并没有卡死在HAL_RCC_OscConfig函数中。

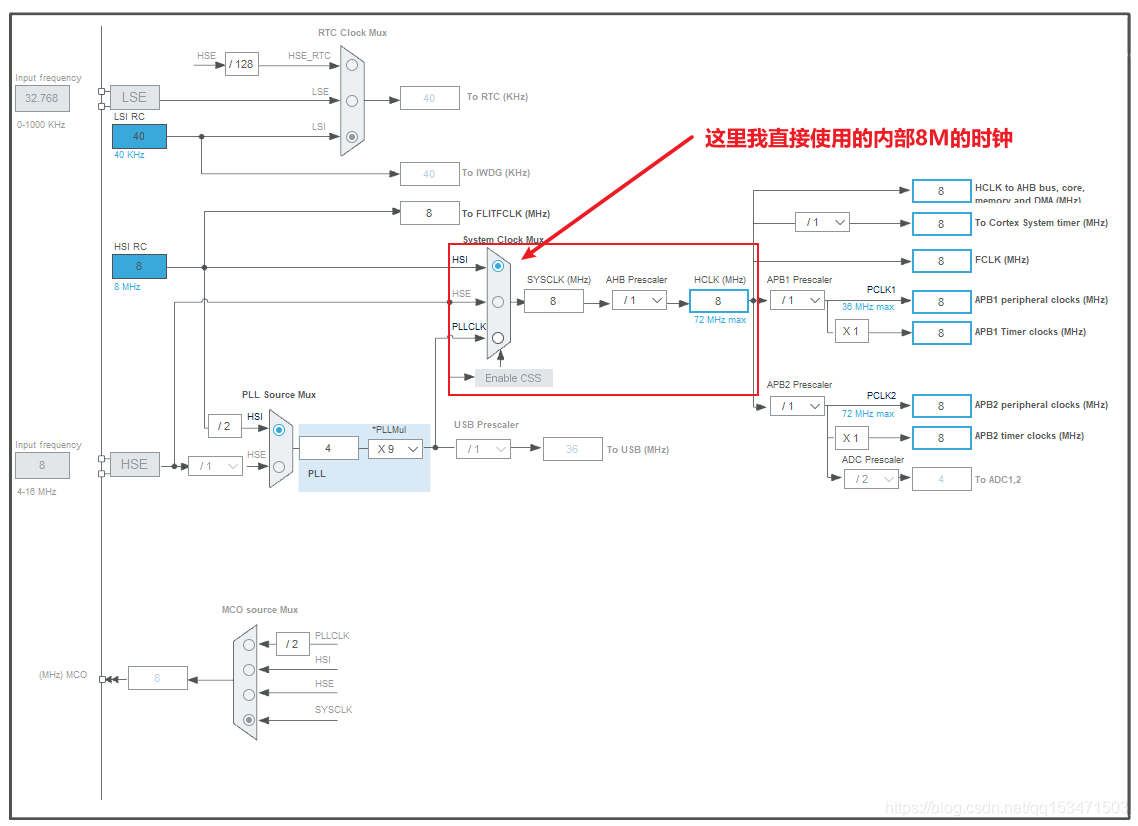

还有一个更快捷方便的办法，就是在IAP中不使用PLL，直接使用HSE或HSI的8M晶振作为系统时钟，如下图时钟的配置：

---
