GSM、WCDMA、LTE系统架构简介

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

本文参考：https://blog.csdn.net/fanjufei123456/article/details/106988464/

一、GSM系统网元架构：

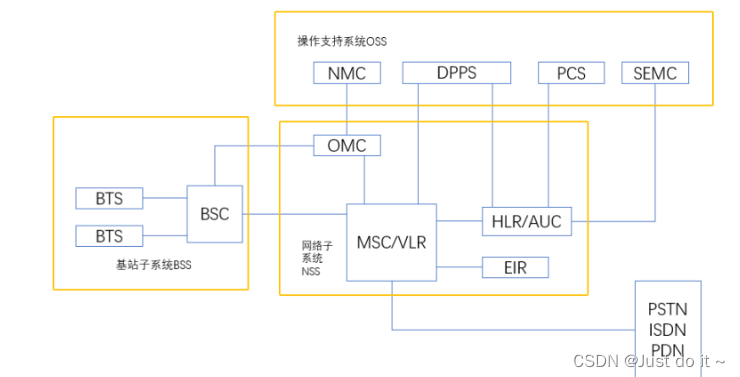

一套完整的蜂窝移动通信系统主要是由交换网络子系统（NSS）、无线基站子系统（BSS）、移动台（MS）及操作维护子系统（OMS）四大子系统设备组成。

NSS 包括：

MSC: 交换，采集原始通话记录，移动性管理；

HLR: 用来储存本地用户位置信息的数据库；

VLR：用来储存来访用户位置信息的数据库；

EIR: 存储移动台设备（ME)参数的数据库；

AUC：可靠地识别用户身份；

IWF：提供与其它数据网络的链接，数率匹配，协议匹配；

EC: 用于消除PLMN与PSTN通话时，PLMN一侧的回声；

BSS 包括：

BSC: 无线资源的控制与管理；

BTS：无线相关功能的实施者；

XCDR：变码器，完成空中编码与陆地网络变码之间的转换；

MS 包括：

ME： 移动设备（手机）

SIM: SIM卡

OMS 包括：

NMC: 负责移动网络的全局性管理；

OMC: 负责移动网络的区域性管理；

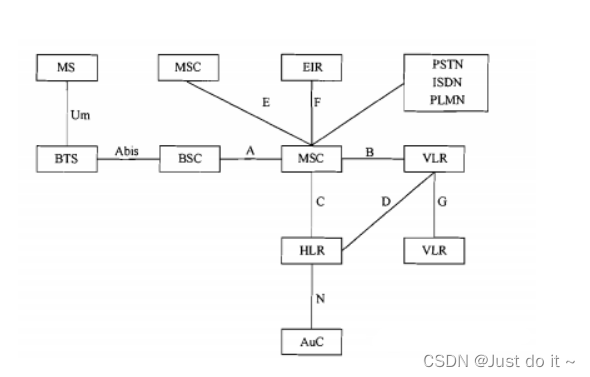

GSM 系统接口：

二、WCDMA网络架构：

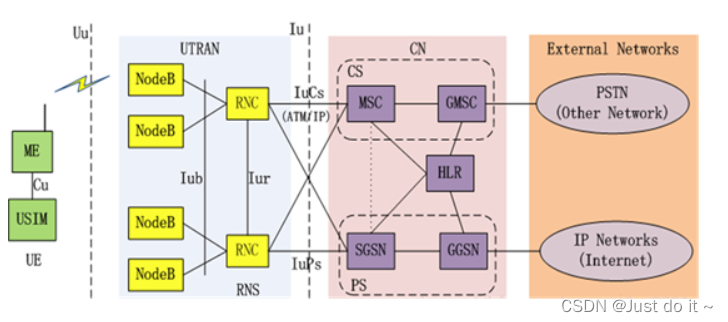

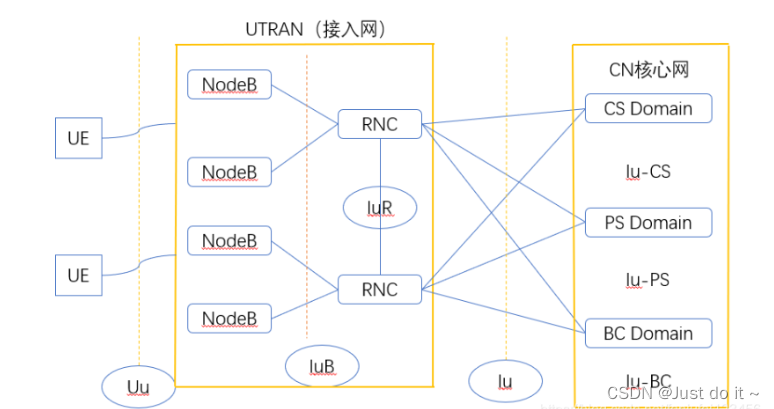

CN指核心网，UTRAN接入网，UE用户设备。

UTRAN中，Node B指基站，RNC指基站控制器（或者无线网络控制器）。基站和手机的接口叫Uu接口，又称空口。基站和RNC之间的接口叫lub接口，CS和RNC之间的接口叫lu-CS。PS和RNC之间的接口叫lu-PS接口。CS用来处理语音业务，PS用来处理数据业务。RNC和RNC之间的接口称为lur接口，该接口主要是跨RNC切换中使用的。

三、LTE系统网元架构：

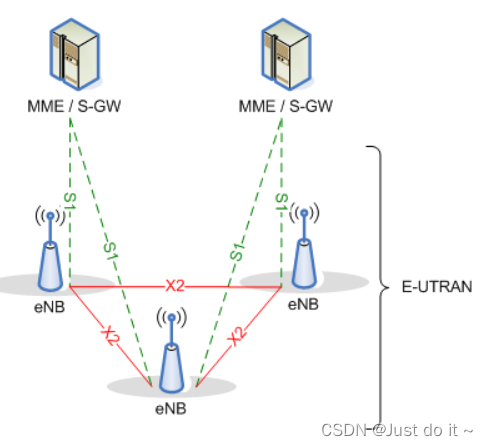

LTE采用了与2G、3G均不同的空中接口技术、即基于OFDM技术的空中接口技术，并对传统3G的网络架构进行了优化，采用扁平化的网络架构，亦即接入网E-UTRAN不再包含RNC，仅包含节点eNB，提供E-UTRA用户面PDCP/RLC/MAC/物理层协议的功能和控制面RRC协议的功能。E-UTRAN的系统结构参见下图的LTE E-UTRAN系统结构图所示。

eNB：是eNodeB的简写，它为用户提供空中接口（air interface），用户设备可以通过无线连接到eNB，也就是我们常说的基站，然后基站再通过有线连接到运营商的核心网。在这里注意，我们所说的无线通信，仅仅只是手机和基站这一段是无线的，其他部分例如基站与核心网的连接，基站与基站之间互相的连接，核心网中各设备的连接全部都是有线连接的。一台基站(eNB)要接受很多台UE的接入，所以eNB要负责管理UE，包括资源分配，调度，管理接入策略等等。

MME： 是Mobility Management Entity的缩写，是核心网中最重要的实体之一，提供以下的功能：

NAS 信令传输
用户鉴权与漫游管理（S6a）
移动性管理
EPS承载管理
SG-W：是Serving Gateway 的缩写，主要负责切换中数据业务的传输。

X2：用户面的接口是建立在GTP-U协议的基础上，连接两个基站，传输基站间的数据。（X2 handover等）

S1-MME：S1AP协议如前所述，是S1 连接建立的时候用来传输信令的协议，该协议负责S1接口的管理，E-RAB的管理，还有NAS信令的传输，以及UE上下文的管理。

总结

持续更新中…
