全志f1c100s是个性价比很高的芯片，但是对一般人不太友好的是它的资料开放的太少了。
网上找不到完整版的用户手册，只能从有限的手册文档和参考代码旁敲侧击，反向猜测。
关于它的BROM网上的手册内容很少。

手册上只有短短3句话：

具体怎么个启动流程，完全没有描述。

但是从网上的代码和开发板资料来看，它启动是按照顺序自动选择。

我用的开发板只有SPI FLASH，它是先从SPI NOR FLASH启动，无法读到有效的SPL，则进入USB下载模式。

而进入USB模式的按键，其实就是把SPI的片选拉低，让它无法读FLASH内的数据，从而进入USB模式。

USB下载模式官方提供一个sunxi-fel.exe的工具，很方便，它支持下载image到RAM，同时也支持直接下载到SPI-FLASH，还能读回数据。

如何判断SPL的有效性？

文档没有描述，也是通过参考代码，代到线索。

启动文件是这样写的，生成的BIN头部必须包含下面的内容。

;/* Boot head information for BROM booting */
BROM_BHI        B       Reset_Handler
				DCB     "eGON.BT0"
				DCD     0, 0x4000
				DCB     'S', 'P', 'L', 2
				DCD     0, 0
				DCD     0, 0, 0, 0, 0, 0, 0, 0
				DCD     0, 0, 0, 0, 0, 0, 0, 0

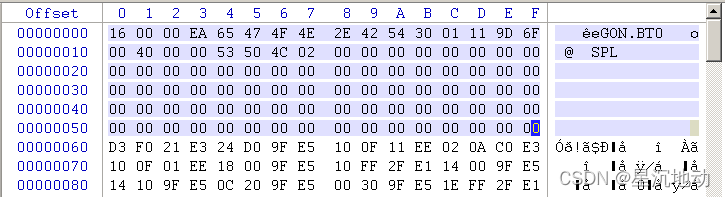

编译生成的SPL.bin内容如下格式：

除了编译生成的文件头信息外，还需要后期修改如下内容：

偏移000C：此SPL.bin的校验，用mksunxi.exe生成。
偏移0010：此SPL.bin的长度，必须256字节对齐。

SPL是在哪里运行的？

我们怎么确定SPL的运行环境？
文档也是没有任何描述。

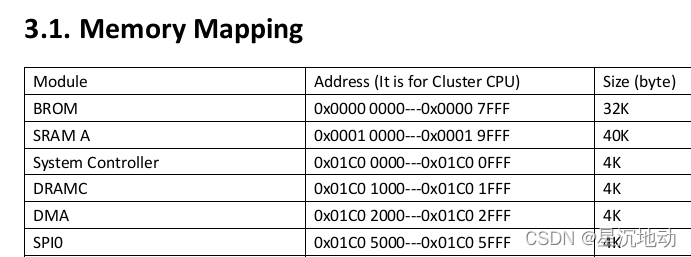

下面文档的内存映射表：

BROM在0地址有32KB，内部SRAM在0x10000有40KB。
那事实真的如此吗？

只能通过写代码进行验证，我们的SPL是被加载到了0地址，在0地址运行。

而我们能使用的SRAM空间，也不在0x10000这个地址。

实际上芯片内部的SRAM空间是在0x0000 - 0x9000，一共有36KB。

后来还发现0xB000 - 0xB600还有一小段可以使用的SRAM。

在启动时，我们的SPL程序运行地0地址，可以使用内部SRAM用做栈空间，它负责初始化CPU时钟和SDRAM，并负责加载uboot或者其它程序。

另外此时，IRQ，FIQ，MMU都是关闭状态。
