Allergo-5之 元器件属性添加方法与文本处理方法

最新推荐文章于 2024-04-04 08:28:05 发布
最新推荐文章于 2024-04-04 08:28:05 发布
阅读量622 收藏
点赞数
分类专栏： PCB_Allergo
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_14997637/article/details/79516915
版权

使用软件

    allergo design Entry CIS（OrCAD）


操作步骤：

    以电容为例

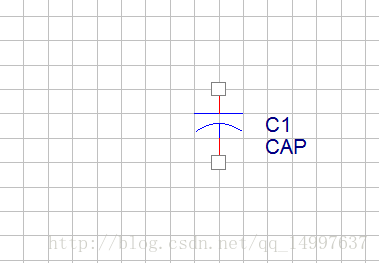

在标准库中选择一个cap电容

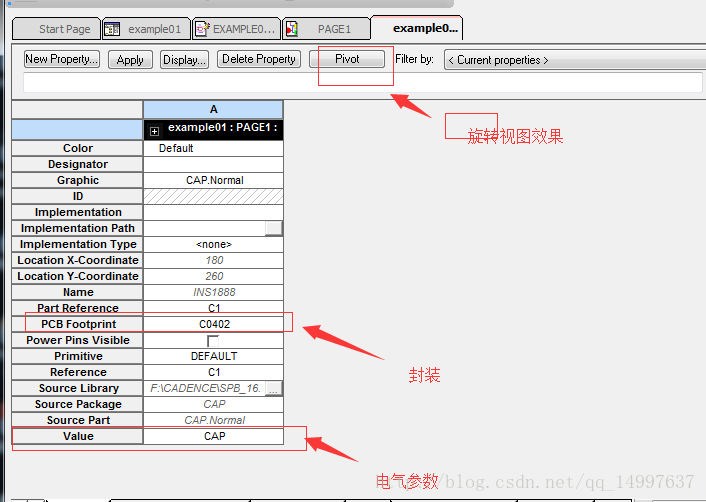

双击即可查看参数：

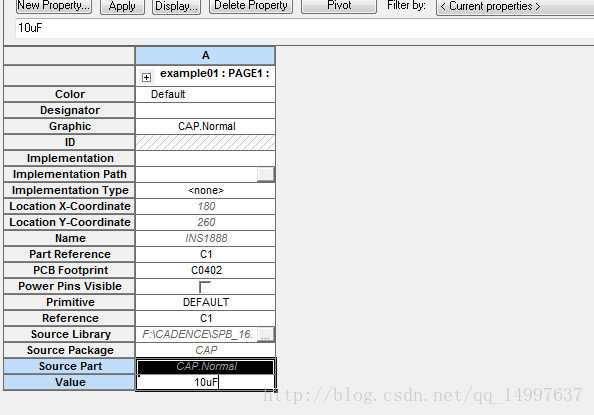

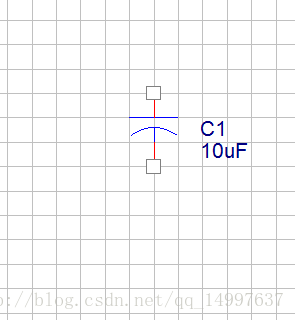

更改：  封装为c0402 值为10uF

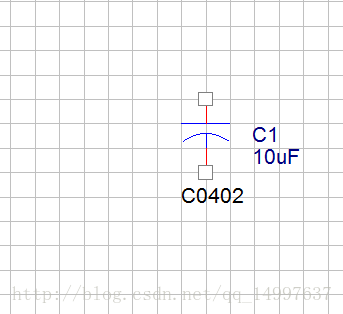

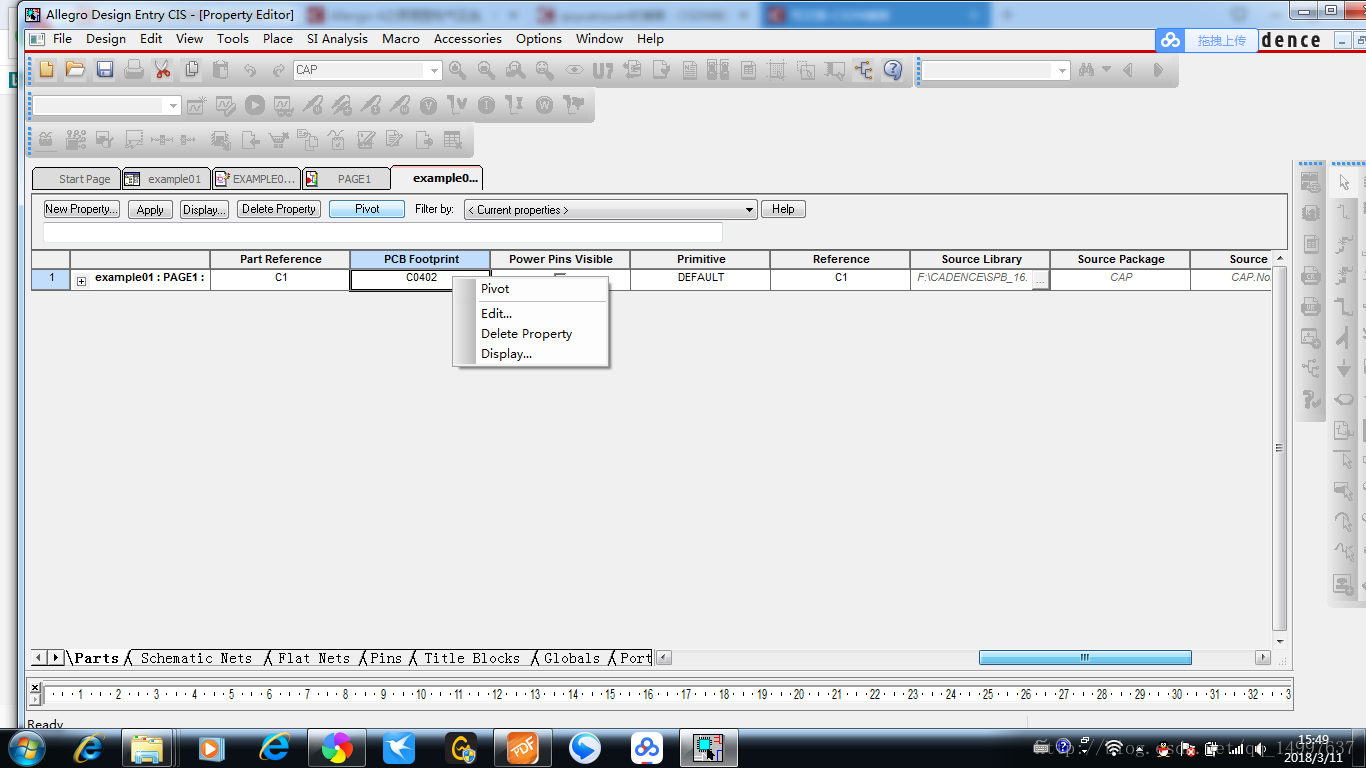

我们如果需要设置显示封装，水平显示，找到封装，点击右键，设置DISPLAY即可




添加文本：

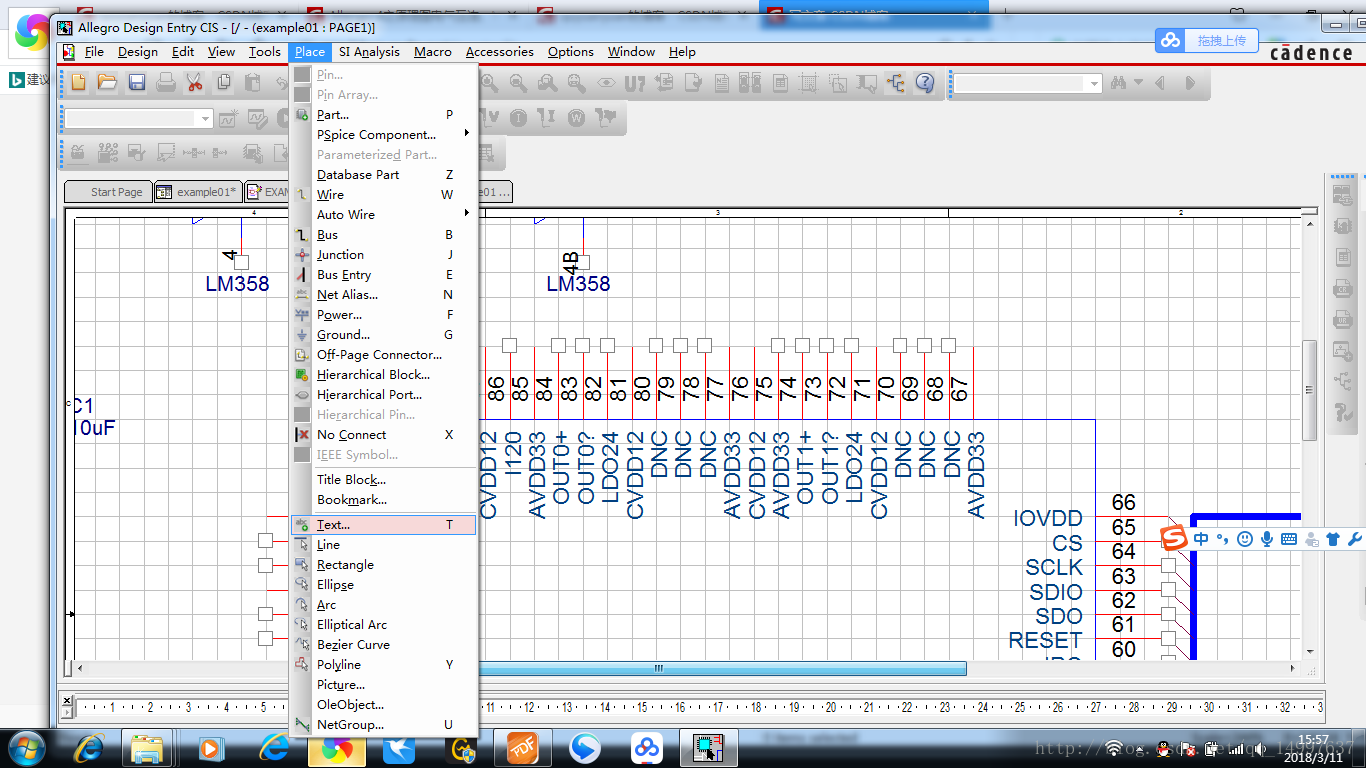

    选择放置-文本即可
