【代码】
clear;
clc;
format long;
%【参数】
N=1000; %整个图由N个样点构成
tscale= 0.05;% X轴显示的时间长度,单位为秒
dt=tscale/N; %每个样点间的时间间隔
t=0:dt:(N-1)*dt;
f=100;%生成信号频率100Hz
phase=0.8;
A=0.5;
%【生成正弦信号】
y=A*sin(2*pi*f*t+phase);%0.5为振幅,0.8为相移
%【画图】
figure(1);
plot(t.*1000,y); %乘1000,将s换算成ms
title('100Hz正弦信号');
axis([-inf,+inf,-1,+1]);%调节坐标显示范围
xlabel('t/ms','FontName','宋体','FontWeight','normal','FontSize',14);
ylabel('电压/V','FontName','宋体','FontWeight','normal','FontSize',14);
【说明】:下文给出部分图示。
- 修改N值,可以修改整个波形的构成样点数量;
- 修改f值,可以修改生成正弦信号的频率;
- 修改tscale,可以改变X轴显示的时间长度;
- 修改phase,可以调节相位;
- 修改A,可以调节振幅;

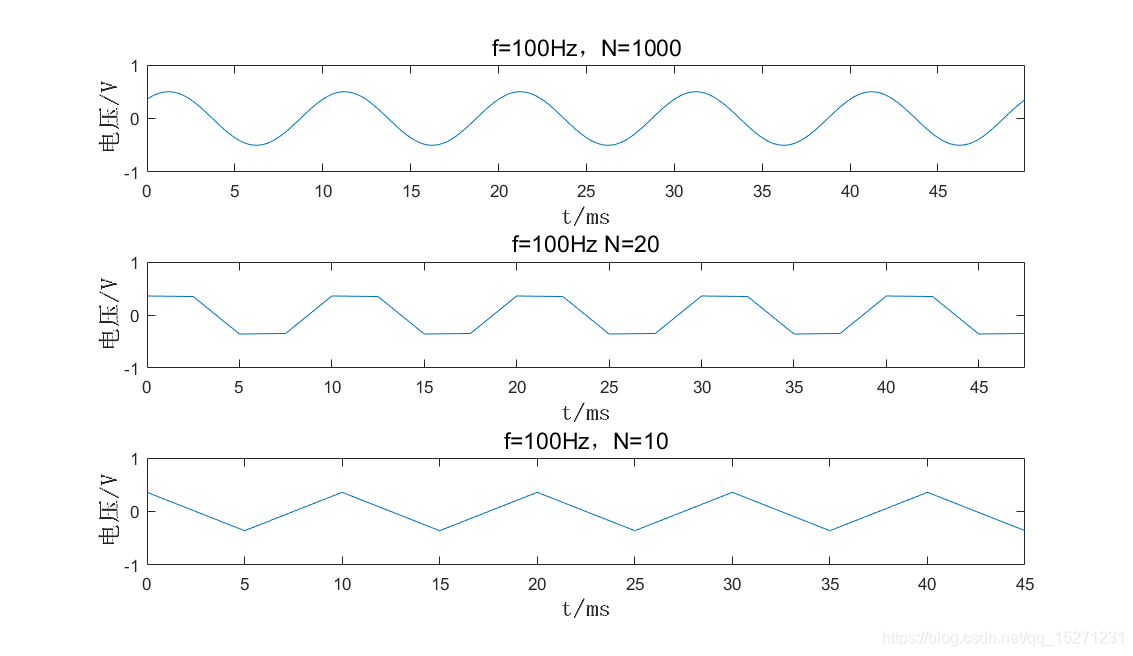

- 改变N;

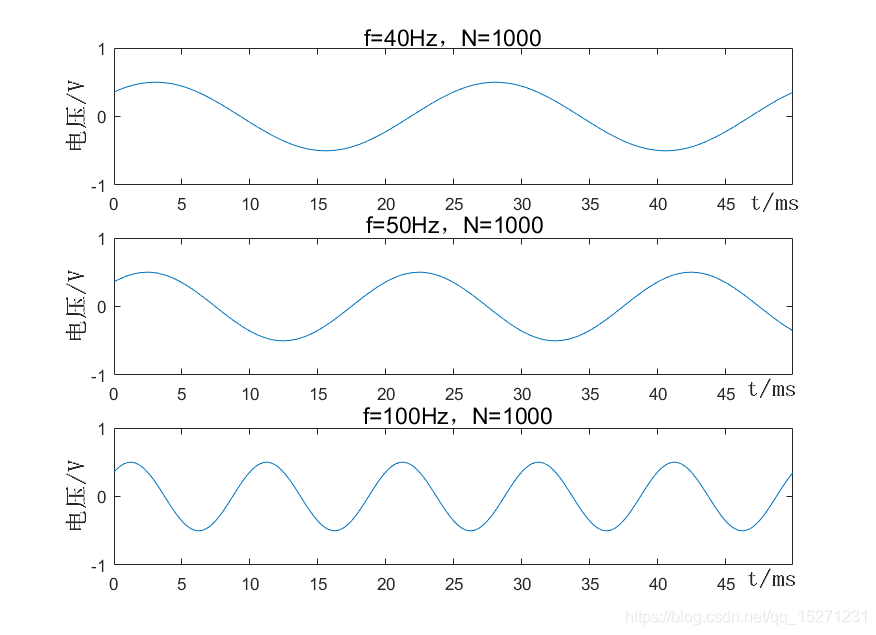

- 改变f;

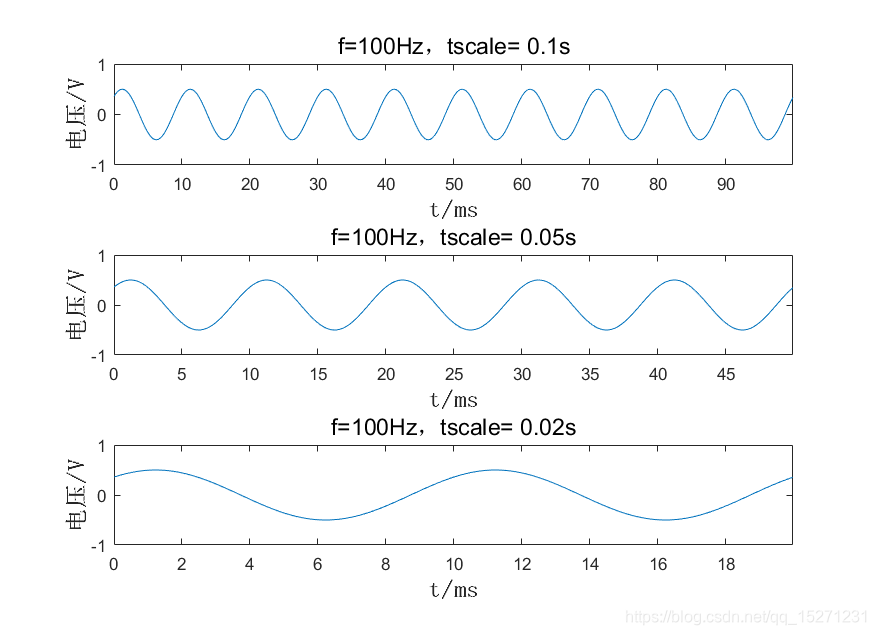

- 改变tscale;
