从头开始构建一台8位计算机 - 完整的零件清单

这是我用来构建面包板计算机的所有部件的完整零件清单。总成本约为 150 至 200 美元，具体取决于您最终支付的运费。使用质量较低的面包板可以节省不少钱，但我不建议这样做，因为它会使故障排除更加困难

数量	描述	大约。每个成本	描述	图片

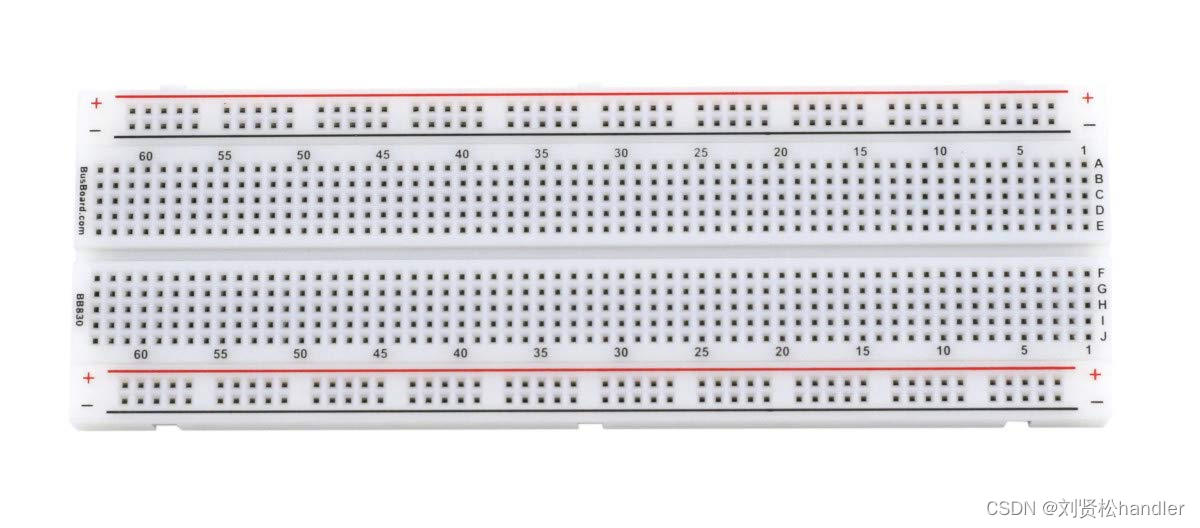

14	面包板	$4 – $9	BB830 无焊接插入式电路板,830 个连接点
1	22 AWG 实心镀锡铜连接线	11.50		汇君 双头镀锡线仔跳线 22 24AWG电子连接线 0.8mm焊接线导线5 10 15 20cm 红黑双色-100根 长10CM 22AWG【图片 价格 品牌 报价】-京东

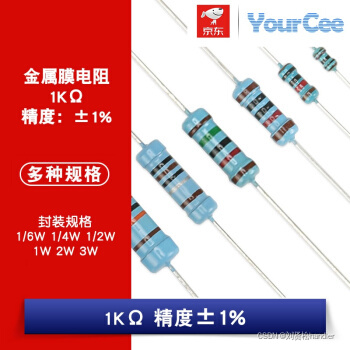

10	1kΩ电阻	0.06 美元
9	10kΩ电阻	0.06 美元		亚马逊_ _
1	100kΩ电阻	0.06 美元		亚马逊_ _
24	470Ω电阻	0.06 美元		亚马逊_ _
1	1MΩ电阻	0.06 美元		亚马逊_ _
1	1MΩ电位器	1.39 美元		亚马逊_ _
6	0.01µF 电容	0.12 美元		TaoTimeClub 高压瓷片电容 0.01UF 10NF 103 3000V 20只【图片 价格 品牌 报价】-京东
16	0.1µF 电容	0.15 美元		亚马逊_ _
1	1µF 电容	0.15 美元		亚马逊_ _
4	555定时器IC	0.35 美元		贾梅科
2	74LS00（四与非门）	0.79 美元		贾梅科
1	74LS02（四或非门）	0.55 美元		贾梅科
5	74LS04（十六进制逆变器）	0.59 美元		贾梅科
3	74LS08（四与门）	0.69 美元		贾梅科
1	74LS32（四或门）	0.49 美元		贾梅科
1	74LS107（双JK触发器） 注意：视频使用74LS76，很难找到。74LS107 在功能上是相同的，但要小心：它有不同的引脚排列。	1.75 美元		贾梅科
2	74LS86（四异或门）	0.55 美元		贾梅科
1	74LS138（3-8线解码器）	0.69 美元		贾梅科
1	74LS139（双2线到4线解码器）	0.69 美元		贾梅科
4	74LS157（四路 2 对 1 线数据选择器）	0.69 美元		贾梅科
2	74LS161（4位同步二进制计数器）	0.79 美元		贾梅科
8	74LS173（4位D型寄存器）	1.39 美元		贾梅科
2	74189（64 位随机存取存储器）	4.95 美元		贾梅科
6	74LS245（八总线收发器）	0.79 美元		贾梅科
1	74LS273（八进制D触发器）	0.75 美元		贾梅科
2	74LS283（4位二进制全加器）	1.49 美元		贾梅科
3	28C16 EEPROM	3.95 美元		贾梅科
3	双掷拨动开关	0.99 美元		亚马逊_ _
3	瞬时 6mm 轻触开关	0.35 美元		亚马逊_ _
1	8位拨码开关	0.79 美元		亚马逊_
1	0.89 美元	0.89 美元
44	红色 LED	0.12 美元		亚马逊_ _
8	黄色 LED	0.09 美元		亚马逊_ _
12	绿色 LED	0.10 美元		亚马逊_ _
21	蓝色 LED	0.59 美元		亚马逊_ _
4	共阴极7段显示	1.09 美元		亚马逊_ _

 此外，我使用了一个Arduino Nano和两个74HC595移位寄存器来构建一个简单的 EEPROM 编程器，以对输出模块和控制逻辑中使用的 28C16 EEPROM 进行编程。

参考：Ben Eater
