前言

本文档只是记录使用

一、Flythins IDE 编译ark1668平台工程（现有工程）

1、准备文件

工程文件

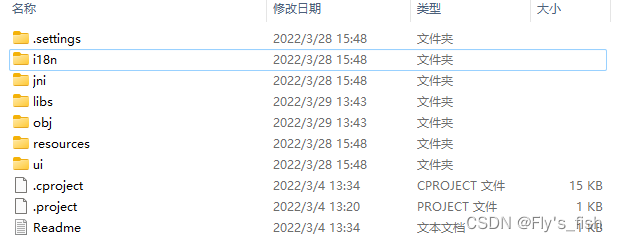

完整工程文件结构如下

完整工程文件结构如下

工具文件

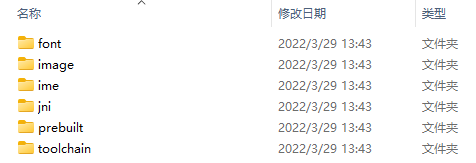

同时由于ark1688不是官方硬件平台，所以需要ark1668平台的工具文件如下图

ark1668平台的工具文件
将工具文件放到如下路径：

C:\zkswe\flythings\sdk\platforms\ark1668
C:\zkswe\flythings\是安装路径

2、打开现有工程并编译

打开工程

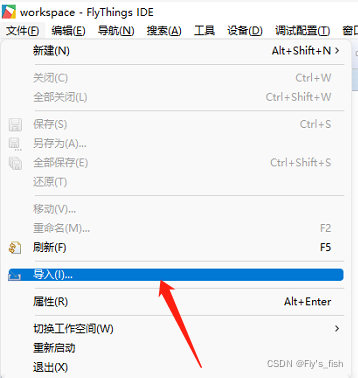

菜单中选择文件>导入
在这里插入图片描述

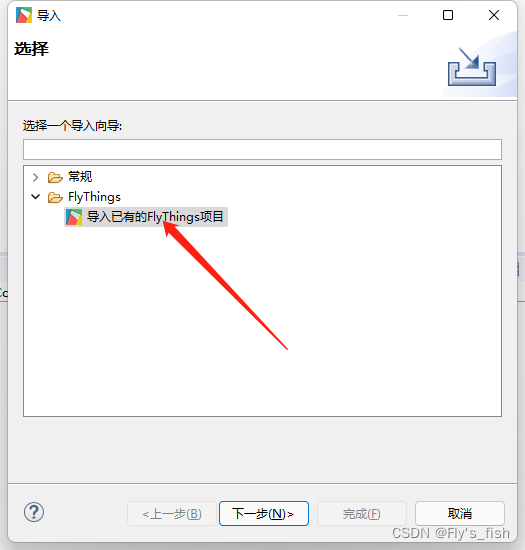

弹出对话框后选择FlyThings>导入已有的FlyThings项目

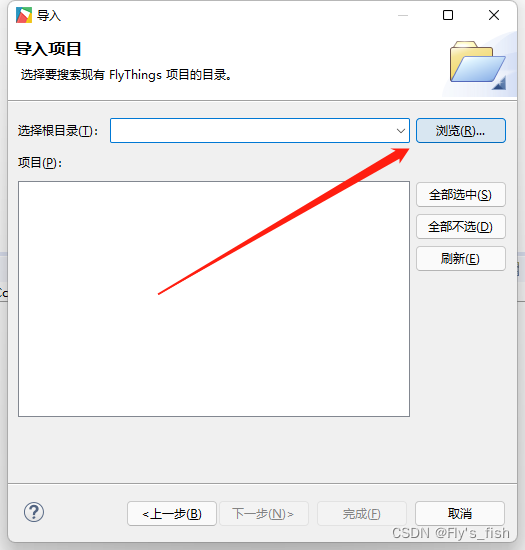

在对话框中选择浏览

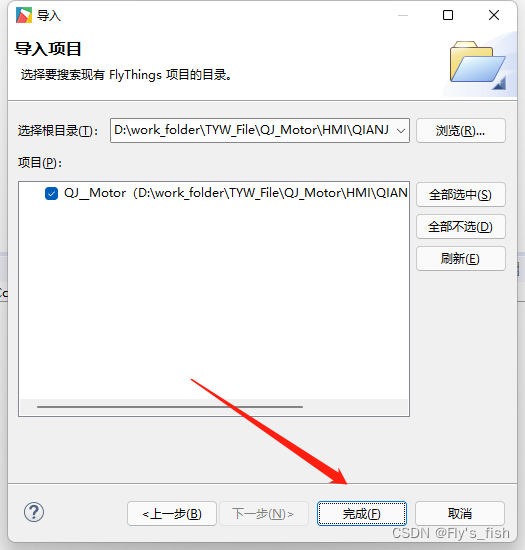

找打工程文件的路径选择对应的项目最后点击完成
在这里插入图片描述
打开后文件结构如下图

编译工程

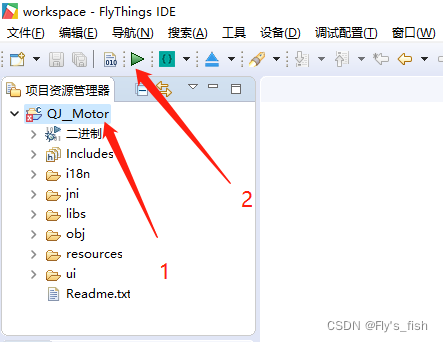

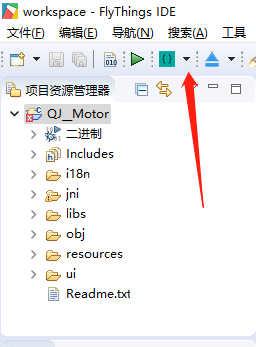

点击箭头1的位置会出现箭头2指示的按钮
在这里插入图片描述
点击箭头2指示的按钮开始编译工程

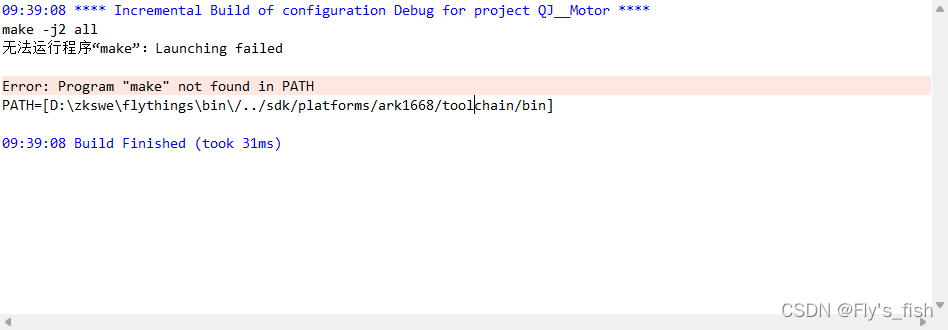

这里如果没有工具文件会出现如下错误信息

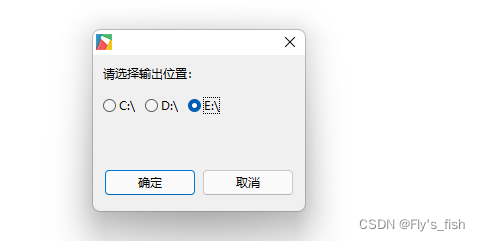

编译完成后点这个倒三角选择输出位置
根据自己的请款选择位置
在这里插入图片描述

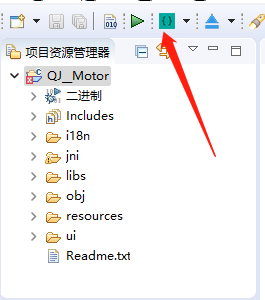

点击下图的按钮输出所需的文件

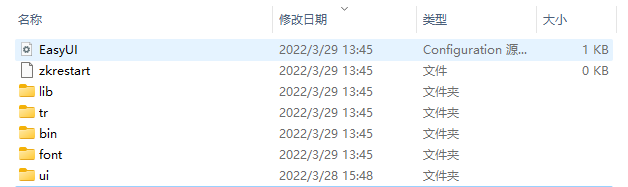

最终会输出如下这些文件但是我们只需要用到 lib ui 两个文件夹的内容

二、在linux平台编译镜像

1、替换文件

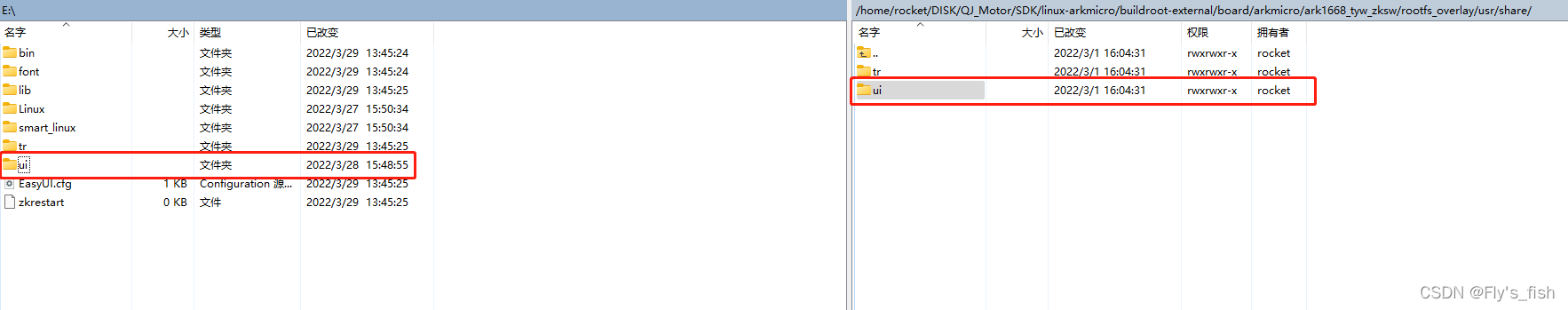

ui文件路径

/home/rocket/DISK/QJ_Motor/SDK/linux-arkmicro/buildroot-external/board/arkmicro/ark1668_tyw_zksw/rootfs_overlay/usr/share

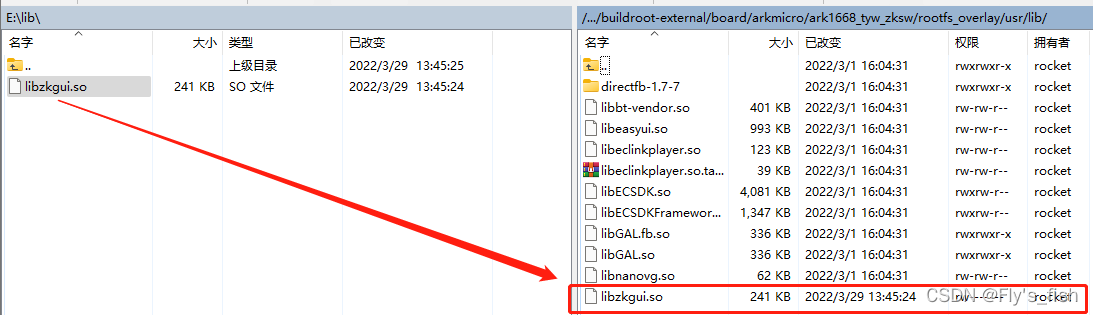

libzkgui.os文件路径

/home/rocket/DISK/QJ_Motor/SDK/linux-arkmicro/buildroot-external/board/arkmicro/ark1668_tyw_zksw/rootfs_overlay/usr/lib

2、编译镜像

打开Linux平台终端
切换到工程目录下/home/rocket/DISK/QJ_Motor/SDK/linux-arkmicro

rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro$ ls
bootstrap  buildroot-2021.02.2  env.source  tools
build      buildroot-external   linux       u-boot
buildroot  doc                  output

执行命令编译镜像

./build/build.sh ark1668_tyw_zksw build

这里可能需要几分钟时间

编译完成后会得到如下8个文件

rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images$ ls
ark1668_tyw_zksw.dtb  rootfs.ubi  u-boot.img    update-magic
ARKSDLDR.bin          u-boot.bin  ubootspl.bin  zImage

划重点！！！
记住这个路径后边会用到
镜像文件夹~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images

三、将镜像文件copy或同步到TF卡中

1、准备TF卡

将TF卡在Windows7系统中格式化（要选择FAT32格式）

2、copy或同步镜像文件

新卡

如果是一个新格式化的卡那么需要将镜像文件copy到TF卡的根目录下
先copyARKSDLDR.bin文件
再copy其他七个文件

旧卡

如果是一个已经copy过镜像的TF卡只需要利用命令同步文件即可

步骤1：

将读卡器插到linux系统的电脑上（这里最好只有这个卡/U盘插在这个电脑上）
打开linux终端输入如下命令 ls /media/rocket

rocket是linux系统的用户名

rocket@XF:~$ ls /media/rocket/
42EE-552C

42EE-552C就是我们刚插上去的TF卡

步骤2：

切换路径到镜像文件夹下

镜像文件夹~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images
输入指令、
rsync -aP ./* /media/rocket/42EE-552C/
sync
umount /media/rocket/42EE-552C

具体过程如下图

rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images$ ls
ark1668_tyw_zksw.dtb  rootfs.ubi  u-boot.img    update-magic
ARKSDLDR.bin          u-boot.bin  ubootspl.bin  zImage
rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images$ rsync -aP ./* /media/rocket/42EE-552C/
sending incremental file list
ARKSDLDR.bin
         15,992 100%    0.00kB/s    0:00:00 (xfr#1, to-chk=7/8)
ark1668_tyw_zksw.dtb
         17,902 100%   17.07MB/s    0:00:00 (xfr#2, to-chk=6/8)
rootfs.ubi
     51,642,368 100%  315.71MB/s    0:00:00 (xfr#3, to-chk=5/8)
u-boot.bin
        573,400 100%  157.56kB/s    0:00:03 (xfr#4, to-chk=4/8)
u-boot.img
        573,464 100%    1.07MB/s    0:00:00 (xfr#5, to-chk=3/8)
ubootspl.bin
         15,160 100%   28.86kB/s    0:00:00 (xfr#6, to-chk=2/8)
update-magic
             37 100%    0.07kB/s    0:00:00 (xfr#7, to-chk=1/8)
zImage
      3,718,416 100%    2.77MB/s    0:00:01 (xfr#8, to-chk=0/8)
rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images$ sync
rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images$ umount /media/rocket/42EE-552C
rocket@XF:~/DISK/QJ_Motor/SDK/linux-arkmicro/output/board/ark1668_tyw_zksw/images$
