GB28181协议常见几种信令流程（三）

目录

第三方呼叫控制的历史音视频回放流程

客户端主动发起媒体文件下载流程

第三方呼叫控制的媒体文件下载流程

事件订阅流程

事件通知流程

目录订阅流程

目录通知流程

---

• 第三方呼叫控制的历史音视频回放流程

第三方呼叫控制的历史音视频回放流程图

1.SIP服务器向媒体服务器发送Invite消息,此消息不携带SDP消息体；

2.媒体服务器收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体服务器接收媒体流的IP、端口、媒体格式等内容；

3.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体流发送者发送Invite请求,请求中携带消息2中媒体服务器回复的200OK 响应消息体,s字段为“Playback”代表历史回放,u字段代表回放通道ID和回放类型,t字段代表回放时间段,增加y字段描述 SSRC 值,f字段描述媒体参数；

4.媒体流发送者收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式、SSRC字段等内容；

5.SIP服务器收到媒体流发送者返回的200OK 响应后,向媒体服务器发送 ACK 请求,请求中携带消息4中媒体流发送者回复的200OK 响应消息体,完成与媒体服务器的Invite会话建立过程；

6.SIP服务器收到媒体流发送者返回的200OK 响应后,向媒体流发送者发送 ACK 请求,请求中不携带消息体,完成与媒体流发送者的Invite会话建立过程；

7.SIP服务器向媒体流接收者发送Invite消息,此消息不携带SDP消息体；

8.媒体流接收者收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体流接收者接收媒体流的IP、端口、媒体格式等内容；

9.SIP服务器收到媒体流接收者返回的200OK 响应后,向媒体服务器发送Invite请求,请求中携带消息8中媒体流接收者回复的200OK 响应消息体,s字段为“Playback”代表历史回放,增加y字段描述SSRC值；

10.媒体服务器收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体服务器发送媒体流的IP、端口、媒体格式、SSRC字段等内容；

11.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体流接收者发送 ACK 请求,请求中携带消息10中媒体服务器回复的200OK 响应消息体,完成与媒体流接收者的Invite会话建立过程；

12.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体服务器发送 ACK 请求,请求中不携带消息体,完成与媒体服务器的Invite会话建立过程；

13.在回放过程中,SIP服务器通过向媒体流发送者发送Info消息进行回放控制,包括视频的暂停、播放、定位、快放、慢放等操作；

14.媒体流发送者收到Info消息后回复200OK 响应；

15.媒体流发送者在文件回放结束后发送会话内 Message消息,通知SIP服务器回放已结束；

16.SIP服务器收到 Message消息后回复200OK 响应,进行链路断开过程；

17.SIP服务器向媒体流接收者发送 BYE 消息,断开消息7、8、11建立的同媒体流接收者的Invite会话；

18.媒体流接收者收到 BYE消息后回复200OK 响应,会话断开；

19.SIP服务器向媒体服务器发送BYE消息,断开消息9、10、12建立的同媒体服务器的Invite会话；

20.媒体服务器收到 BYE消息后回复200OK 响应,会话断开；

21.SIP服务器向媒体服务器发送BYE消息,断开消息1、2、5建立的同媒体服务器的Invite会话；

22.媒体服务器收到 BYE消息后回复200OK 响应,会话断开；

23.SIP 服务器向媒体流发送者发送 BYE 消息,断开消息3、4、6建立的同媒体流发送者的Invite会话；

24.媒体流发送者收到 BYE消息后回复200OK 响应,会话断开；

• 客户端主动发起媒体文件下载流程

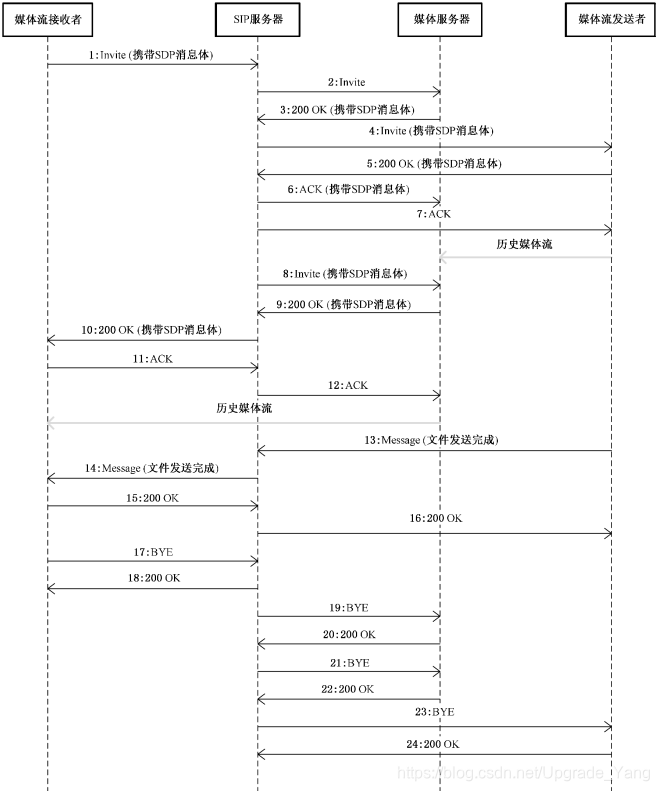

客户端主动发起媒体文件下载流程图

1.媒体流接收者向 SIP 服务器发送Invite消息,消息头域中携带 Subject字段,表明点播的视频源ID、发送方媒体流序列号、媒体流接收者ID、接收端媒体流序列号标识等参数,SDP消息体中s字段为“Download”代表文件下载,u字段代表下载通道ID和下载类型,t字段代表下载时间段,可扩展a字段携带下载倍速参数,规定此次下载设备发流倍速,若不携带默认为1倍速；

2.SIP服务器收到Invite请求后,通过三方呼叫控制建立媒体服务器和媒体流发送者之间的媒体连接。 向媒体服务器发送Invite消息,此消息不携带SDP消息体；

3.媒体服务器收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体服务器接收媒体流的IP、端口、媒体格式等内容；

4.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体流发送者发送Invite请求,请求中携带消息3中媒体服务器回复的200OK 响应消息体,s字段为“Download”代表文件下载,u字段代表下载通道ID和下载类型,t字段代表下载时间段,增加y字段描述SSRC值,f字段
描述媒体参数,可扩展a字段携带下载倍速,将倍速参数传递给设备；

5.媒体流发送者收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式、SSRC字段等内容,可扩展a字段携带文件大小参数；

6.SIP服务器收到媒体流发送者返回的200OK 响应后,向媒体服务器发送 ACK 请求,请求中携带消息5中媒体流发送者回复的200OK 响应消息体,完成与媒体服务器的Invite会话建立过程；

7.SIP服务器收到媒体流发送者返回的200OK 响应后,向媒体流发送者发送 ACK 请求,请求中不携带消息体,完成与媒体流发送者的Invite会话建立过程；

8.完成三方呼叫控制后,SIP服务器通过B2BUA 代理方式建立媒体流接收者和媒体服务器之间的媒体连接。 在消息1中增加SSRC值,转发给媒体服务器。

9.媒体服务器收到Invite请求,回复200OK 响应,携带SDP消息体,消息体中描述了媒体服务器发送媒体流的IP、端口、媒体格式、SSRC值等内容；

10.SIP服务器将消息9转发给媒体流接收者,可扩展a字段携带文件大小参数；

11.媒体流接收者收到200OK响应后,回复 ACK消息,完成与SIP服务器的Invite会话建立过程；

12.SIP服务器将消息11转发给媒体服务器,完成与媒体服务器的Invite会话建立过程；

13.媒体流发送者在文件下载结束后发送会话内 Message消息,通知SIP服务器回放已结束；

14.SIP服务器收到消息17后转发给媒体流接收者；

15.媒体流接收者收到消息18后回复200OK 响应,进行链路断开过程；

16.SIP服务器将消息19转发给媒体流发送者；

17.媒体流接收者向SIP服务器发送 BYE消息,断开消息1、10、11建立的同媒体流接收者的Invite会话；

18.SIP服务器收到 BYE消息后回复200OK 响应,会话断开；

19.SIP服务器收到 BYE 消息后向媒体服务器发送 BYE 消息,断开消息8、9、12建立的同媒体服务器的Invite会话；

20.媒体服务器收到 BYE消息后回复200OK 响应,会话断开；

21.SIP服务器向媒体服务器发送BYE消息,断开消息2、3、6建立的同媒体服务器的Invite会话；

22.媒体服务器收到 BYE消息后回复200OK 响应,会话断开；

23.SIP 服务器向媒体流发送者发送 BYE 消息,断开消息4、5、7建立的同媒体流发送者的Invite会话；

24.媒体流发送者收到 BYE消息后回复200OK 响应,会话断开；

• 第三方呼叫控制的媒体文件下载流程

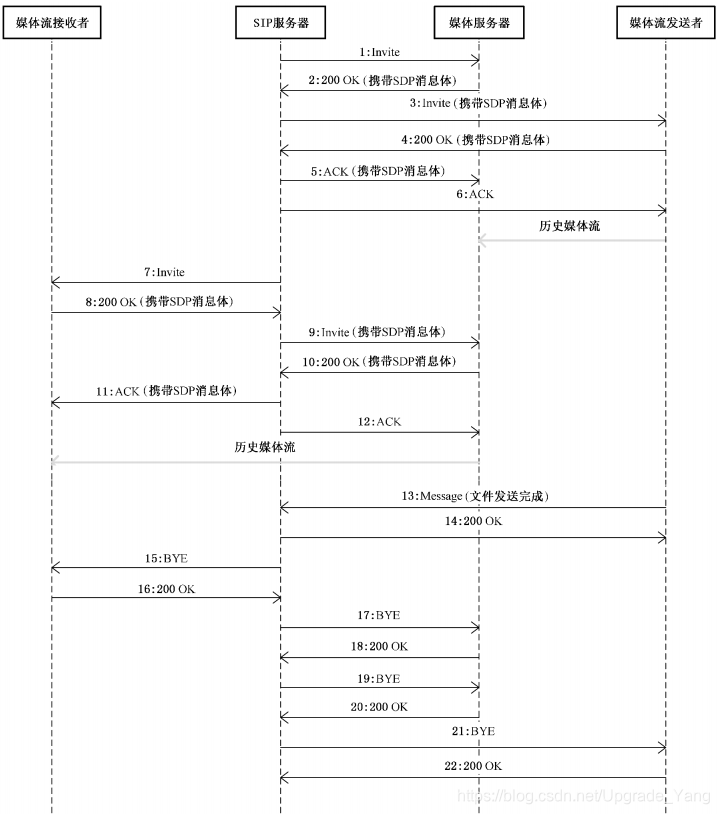

第三方呼叫控制的媒体文件下载流程图

1.SIP服务器向媒体服务器发送Invite消息,此消息不携带SDP消息体；

2.媒体服务器收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体服务器接收媒体流的IP、端口、媒体格式等内容；

3.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体流发送者发送Invite请求,请求中携带消息2中媒体服务器回复的200OK 响应消息体,s字段为“Download”代表下载,u字段代表下载通道ID和下载视频类型,t字段代表下载时间段,增加y字段描述 SSRC 值,f字段描述媒体参数,可扩展a字段携带下载倍速参数,规定此次下载设备发流倍速,若不携带默认为1倍速；

4.媒体流发送者收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式、SSRC字段等内容,可扩展a字段携带文件大小参数；

5.SIP服务器收到媒体流发送者返回的200OK 响应后,向媒体服务器发送 ACK 请求,请求中携带消息4中媒体流发送者回复的200OK 响应消息体,完成与媒体服务器的Invite会话建立过程；

6.SIP服务器收到媒体流发送者返回的200OK 响应后,向媒体流发送者发送 ACK 请求,请求中不携带消息体,完成与媒体流发送者的Invite会话建立过程；

7.SIP服务器向媒体流接收者发送Invite消息,此消息不携带SDP消息体；

8.媒体流接收者收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体流接收者接收媒体流的IP、端口、媒体格式等内容；

9.SIP服务器收到媒体流接收者返回的200OK 响应后,向媒体服务器发送Invite请求,请求中携带消息8中媒体流接收者回复的200OK 响应消息体,s字段为“Playback”代表历史回放,增加y字段描述SSRC值；

10.媒体服务器收到SIP服务器的Invite请求后,回复200OK 响应,携带SDP消息体,消息体中描述了媒体服务器发送媒体流的IP、端口、媒体格式、SSRC字段等内容；

11.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体流接收者发送 ACK 请求,请求中携带消息10中媒体服务器回复的200OK 响应消息体,完成与媒体流接收者的Invite会话建立过程,可扩展a字段携带文件大小参数；

12.SIP服务器收到媒体服务器返回的200OK 响应后,向媒体服务器发送 ACK 请求,请求中不携带消息体,完成与媒体服务器的Invite会话建立过程；

13.媒体流发送者在文件下载结束后发送会话内 Message消息,通知SIP服务器下载已结束；

14.SIP服务器收到 Message消息后回复200OK 响应,进行链路断开过程；

15.SIP服务器向媒体流接收者发送 BYE 消息,断开消息7、8、11建立的同媒体流接收者的Invite会话；

16.媒体流接收者收到 BYE消息后回复200OK 响应,会话断开；

17.SIP服务器向媒体服务器发送 BYE消息,断开消息9、10、12建立的同媒体服务器的Invite会话；

18.媒体服务器收到 BYE消息后回复200OK 响应,会话断开；

19.SIP 服务器向媒体服务器发送 BYE 消息,断开消息1、2、5建立的同媒体服务器的Invite会话；

20.媒体服务器收到 BYE消息后回复200OK 响应,会话断开；

21.SIP 服务器向媒体流发送者发送 BYE 消息,断开消息3、4、6建立的同媒体流发送者的Invite会话；

22.媒体流发送者收到 BYE消息后回复200OK 响应,会话断开。

• 事件订阅流程

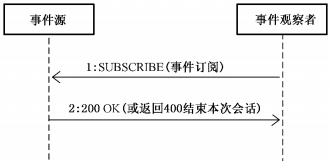

事件订阅流程图

1.事件观察者向事件源发送SUBSCRIBE请求,请求消息体携带订阅参数；

2.事件源应将订阅成功与否的响应消息返回给该事件观察者。

• 事件通知流程

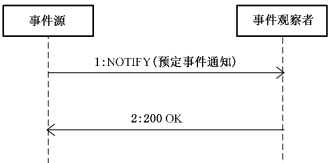

事件通知流程图

1.在订阅事件触发后事件源向事件观察者发送 NOTIFY 消息,NOTIFY 的消息体应携带通知参数；

2.事件源应将通知的响应消息返回给该事件观察者。

• 目录订阅流程

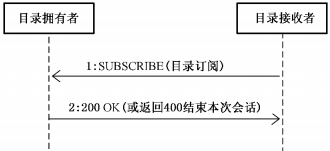

目录订阅流程图

1.目录接收者向目录拥有者发送 SUBSCRIBE 请求,SUBSCRIBE 请求的消息体应包括订阅的目录类型、添加设备起始时间等；

2.目录拥有者应将订阅成功与否的响应消息返回给目录接收者;在订阅成功的确认响应消息的消息体中应包含设备信息等。

• 目录通知流程

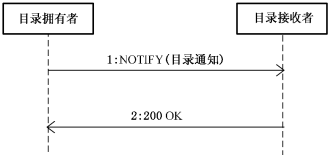

目录通知流程图

1.在目录变化后目录拥有者向目录接收者发送 NOTIFY 请求；

2.目录接收者应将目录传送成功与否的响应消息返回给该目录拥有者;消息体携带目录接收结果标志等。
