基于Multisim升旗降旗控制电路的设计（含仿真和报告）

【全套资料.zip】升旗降旗控制电路设计Multisim仿真设计数字电子技术

---

功能

设计一国旗升降自动控制系统，该系统能够自动控制升旗和降旗。升旗时，在旗杆的最高端自动停止;降旗时，在旗杆的最低端自动停止。具体要求如下:
1.按下上升按键后，国旗匀速上升，同时流畅地演奏国歌 (可用扬声器或发光二极管进行声或光代替);上升到最高端时自动停止上升，国歌停奏，按下下降按键后，国旗匀速下降，降旗时不放国歌，下降到最低端自动停止;
2.为避免误动作，国旗在最高端时，按上升键不起作用，国旗在最低端时，按下降键不起作用;
3.数字实时显示旗帜所在的高度;
4.不论旗帜在顶端还是底端，关断电源后再重新合上电源，旗帜所在的高度数据显示不变。
5.电源电路设计AC220V输入/DC5V输出。
6.可以做必要的功能扩展。

---

提示：以下仿真可以完美运行，全套资料可下载

一、Multisim仿真源文件

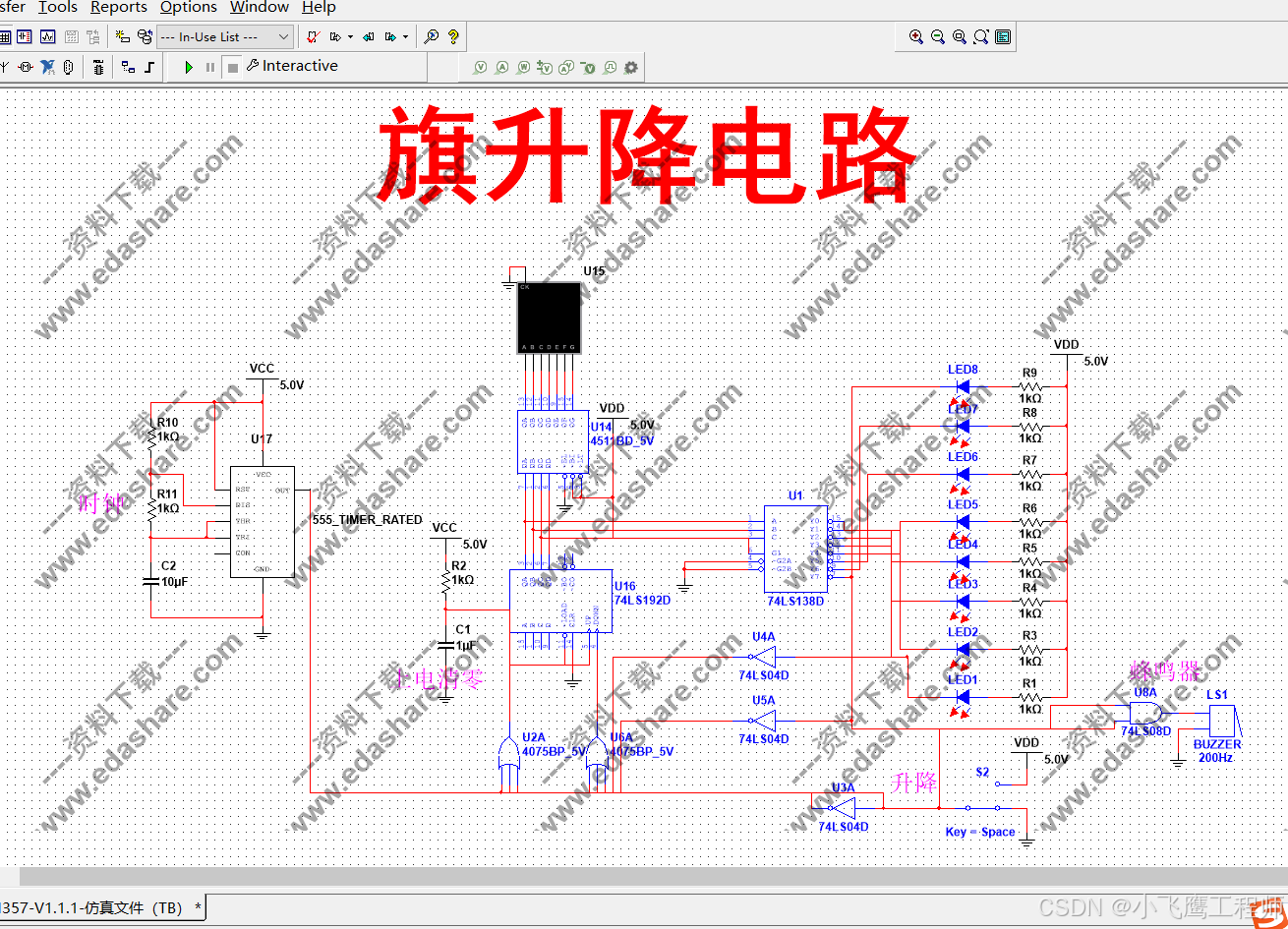

Multisim仿真文件运行截图如下：

---

资料下载【Multisim仿真+报告+讲解视频.zip】

点击下载：百度云网盘
提取码：8fr3

↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
