基于51单片机的心率体温检测系统设计

系统简介

随着日新月异科技发展，在心率体温测量方面，我们取得了迅速的发展，就近日而言，脉搏测量仪已经在多个领域大展身手，除了在医学领域有所建树，在人们的日常生活方面的应用也不断拓展，如检疫中心的额温枪都用到了技术先进的脉搏测量仪。在今年的疫情爆发的同时，我们可以积极应对，利用所学的知识，方便高效地检测出人体有无异常体温，在上学签到时，我们可以利用此来检测温度，预防集体性感染事件。为了在心率测量仪的精准性和便携性方面做出重大改变，我计划设计一种以51单片机为核心的心率体温测量仪。我们的心率体温检测系统以STC89C51单片机为核心，借用单片机系统的内部计时器计算时间。其大致的步骤为通过ST188光电传感器感应生成脉冲，心跳次数由单片机累计所得，其对应的时间根据定时器获取。本设计使用的时候可以展现脉搏心率次数以及时间长短，当其终止使用的时候可以展示总的脉搏心率次数以及时间长短。经过我的个人测试，系统成功运行，符合设计要求。通过软件与硬件方面的整体调试并进行实验，得出结论为在技术上可行，预期可以实现功能，准确、快速地完成测量任务。

关键词：心率体温检测系统；STC89C51单片机；光电传感器

1 控制系统设计

1.1 主控系统方案设计
方案一：单片机作为主要的控制芯片，是集成电路的一种，可以单独完成现代产业所需要的控制功能。单片机外形很小，但是所具备的功能却是很大的，它将微处理器、储存器、输入/输出接口电路通过导线焊接到板子上，集成到同一片芯片。图1.1是采用单片机作为本设计的控制部分，该系统主要有单片机、传感器和显示器构成。
人体检测心率脉搏时，通过传感器采集输出脉冲信号，传递给单片机，单片机经过计算输出给显示电路进行显示。而在液晶显示屏上的，也就是我们得到的结果。通过得到的结果，来判断我们是否处于非正常状态。

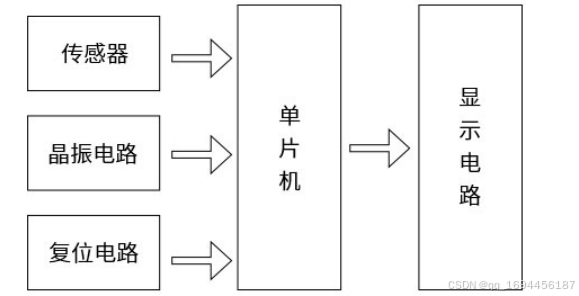

图1.1 基于单片机的心率脉搏检测系统结构图
方案二：以TI公司生产的DSP芯片作为核心。SP即数字信号处理器，是一种研究用数字对信号进行分析、转换、滤波、检测、调制、解调和高速算法的元件[3]。该系统主要由光电脉搏传感器、脉搏信号调理电路和DSP实时检测及处理系统三部分组成[4]。如图1.2所示，当传感器采集到人体生理脉搏信号时，信号就会经调理电路传送到DSP系统中，实现心率脉搏的检测。

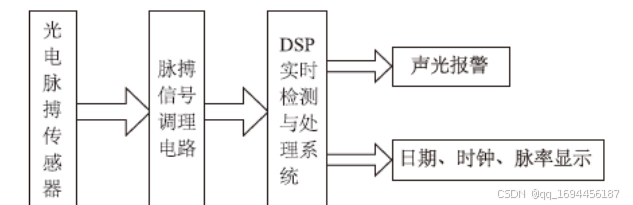

图1.2 基于DSP的心率脉搏检测系统结构图
总之，DSP的运行速度很高，但与之相对应的，是它负责的控制算法。相比而言单片机系统的控制方法相对简单，可靠性高，价格低，功耗低。虽然单片机与DSP相比功能相对简单，但完全可以满足设计要求。因此，综合个人实际以及现在市面上的元器件花费情况，我们选用单片机作为这次系统研究的主控芯片。
1.2 脉搏传感器方案设计
传感器也被称为换能器、转换器等。相当于我们身体中的五官，用来感受外界传递给我们的信息。
脉搏传感器是脉搏检测系统的重要部分。在本次系统设计之前，我花费了大量的精力，通过广泛的社会调查，结合在大学期间所学习的知识，融汇贯通，研究出了几套方案，具体如下面三种：
方案一：光电式传感器。众所周知，人体血液是一种不透明的液体。光对一般组织的穿透力相对于血液来说，是它的几十倍。根据这项功能，我将目光放到了光电式传感器上，使用光电效应手指脉冲传感器，用它来记录我们的脉冲信号。在它的内部结构中，我们用光电二极管的来锁定装置，其光电效应特性决定了光照强度与电流成正比，光照强度越大，相对应的锁定电流也就越大。当然有固定的光强范围。
在元器件所决定的光强范围中，光电二极管的阻断电流与光强成正比的线性关系[5]。当脉搏跳动时，人体中的血管体积和光透过血液的散发随着脉搏的跳动而变化，随之而对应的，不同强度的光传递到光电管的两极，将会得到不同强度的光流。再由模拟量转换成数字量，可以得到相对应的数字型号，再将得到的信号分别传输到通常用于测脉冲的光电传感器的红外对管和红外放射管。
下面对红外对管和红外放射管分别做简短的功能介绍，两者相互作用，得到所需的数据资料。
我们首先用手指尖按住红外对管，因为手指尖易于测量。手指的血液浓度和光头率会伴随着心脏的跳动而产生相对应的变化（一定范围内），相对应的，红外对管对应的信号也会不停改变。我们可以使用一些常规的处理方法，如放大、滤波、比较等，将采集到的模拟信号转换成我们所需要的理想的数字信号 。
采用反射式的红外管。这是目前市面上最主流的传感器，我们通常都采用这种传感器来采集信号，因为红外线管是在手指的同一侧接收和传输的，所以就可以忽视个体的差异，通常可以适用于大部分用户。这种传感器通过接收血液散射反射的光，通过这次的采集方式，我们能够准确测量血管内部容积的变化。
方案二：压电式传感器。目前来说，一次性心电电极是使用最多的，这种传感器
