基于stm32单片机的台历日历计时器万年历Proteus仿真（源码+仿真+全套资料）

资料编号：151

视频讲解：

151-基于stm32单片机的台历日历计时器万年历Proteus仿真（源码+仿真+全套资料）

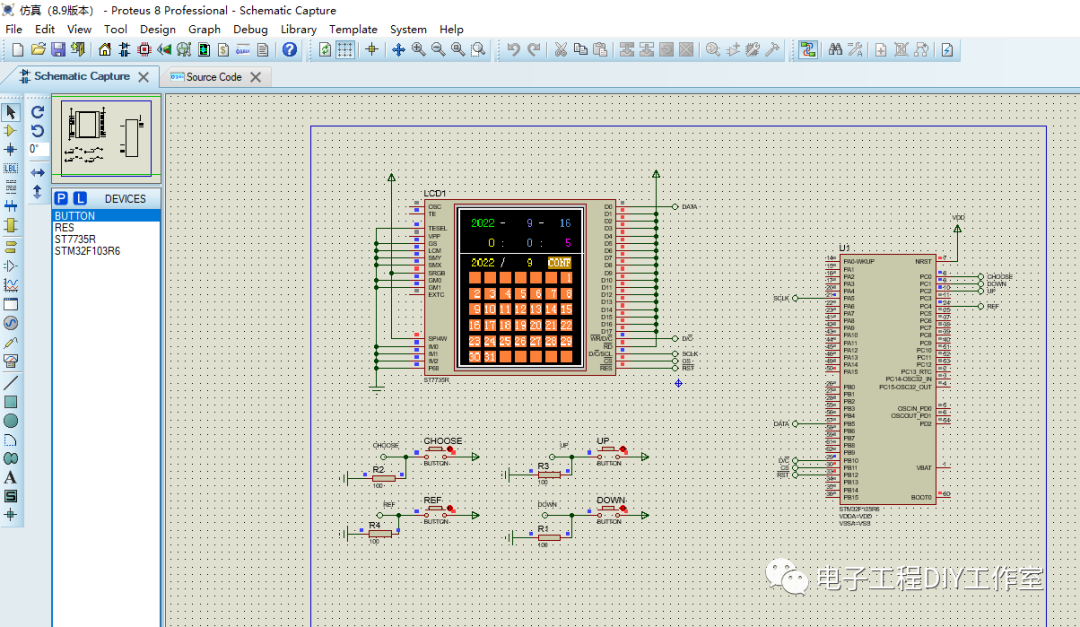

采用stm32单片机作为主控，LCD屏幕上部分显示电子日历，下半屏幕显示台历，通过按键可以调节当前的时间，并且台历跟着时间的调节而改变，全套资料齐全：

  stm32单片机最小系统讲解：

电源

电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。
参考电源电路如下：

图中J1是USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,C1,C2(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的R1 510R即510.0Ω用以限流，防止led灯烧坏。
J3也是一个USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路

人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路

晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

上图是stm32的晶振电路，8M无源晶振，其中R9（1M）用于稳定晶振的脉冲波形，C8(20P)和C9(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。

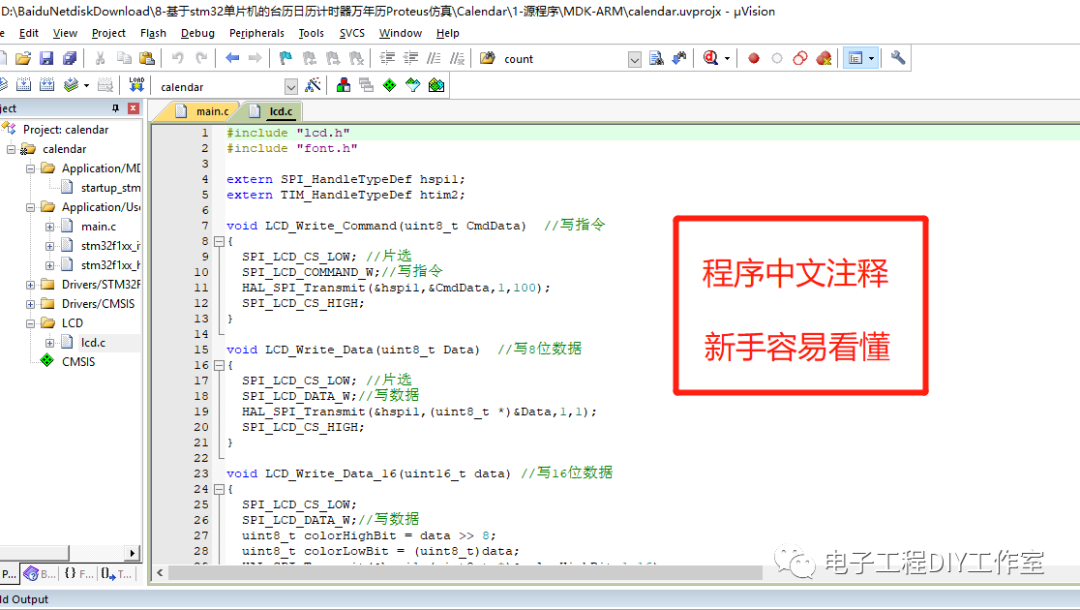

部分程序示例：

void LCD_Write_Command(uint8_t CmdData)  //写指令
{
    SPI_LCD_CS_LOW; //片选
    SPI_LCD_COMMAND_W;//写指令
    HAL_SPI_Transmit(&hspi1,&CmdData,1,100);
    SPI_LCD_CS_HIGH;
}

void LCD_Write_Data(uint8_t Data)  //写8位数据
{
    SPI_LCD_CS_LOW; //片选
    SPI_LCD_DATA_W;//写数据
    HAL_SPI_Transmit(&hspi1,(uint8_t *)&Data,1,1);
    SPI_LCD_CS_HIGH;
}

void LCD_Write_Data_16(uint16_t data) //写16位数据
{
    SPI_LCD_CS_LOW;
    SPI_LCD_DATA_W;//写数据
    uint8_t colorHighBit = data >> 8;
    uint8_t colorLowBit = (uint8_t)data;
    HAL_SPI_Transmit(&hspi1,(uint8_t *)&colorHighBit,1,16);
    HAL_SPI_Transmit(&hspi1,(uint8_t *)&colorLowBit,1,16);
    SPI_LCD_CS_HIGH;
}

void LCD_Set_Window(uint16_t x1,uint16_t y1,uint16_t x2,uint16_t y2)  //设定位置
{
   LCD_Write_Command(0x2a);
   LCD_Write_Data(x1>>8);
   LCD_Write_Data(x1);
   LCD_Write_Data(x2>>8);
   LCD_Write_Data(x2);

   LCD_Write_Command(0x2b);
   LCD_Write_Data(y1>>8);
   LCD_Write_Data(y1);
   LCD_Write_Data(y2>>8);
   LCD_Write_Data(y2);

   LCD_Write_Command(0x2C);
}

void LCD_DrawLine(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2,uint16_t color)
{
    uint16_t t;
    int xerr=0,yerr=0,delta_x,delta_y,distance;
    int incx,incy,uRow,uCol;

    delta_x=x2-x1; //计算坐标增量
    delta_y=y2-y1;
    uRow=x1;
    uCol=y1;
    if(delta_x>0)incx=1; //设置单步方向
    else if(delta_x==0)incx=0;//垂直线
    else {incx=-1;delta_x=-delta_x;}
    if(delta_y>0)incy=1;
    else if(delta_y==0)incy=0;//水平线
    else{incy=-1;delta_y=-delta_y;}
    if( delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
    else distance=delta_y;
    for(t=0;t<=distance+1;t++ )//画线输出
    {
        LCD_DrawPoint(uRow,uCol,color);//画点
        xerr+=delta_x ;
        yerr+=delta_y ;
        if(xerr>distance)
        {
            xerr-=distance;
            uRow+=incx;
        }
        if(yerr>distance)
        {
            yerr-=distance;
            uCol+=incy;
        }
    }
}
