245-基于stm32单片机人流量统计计数系统(源程序+原理图+元件清单)

    一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+DHT11温湿度+DS1302时间模块+LCD1602显示屏+蜂鸣器+按键
2、通过DHT11传感器采集温湿度，显示到LCD1602上面；
3、通过DS1302模块读取时间，显示到LCD1602上面；
4、通过按键统计人数多少，显示到LCD1602上面；
5、当人数超过10人（阈值程序可调），蜂鸣器进行报警提醒；

二：实物演示视频

245-基于stm32单片机人流量统计按键计数系统

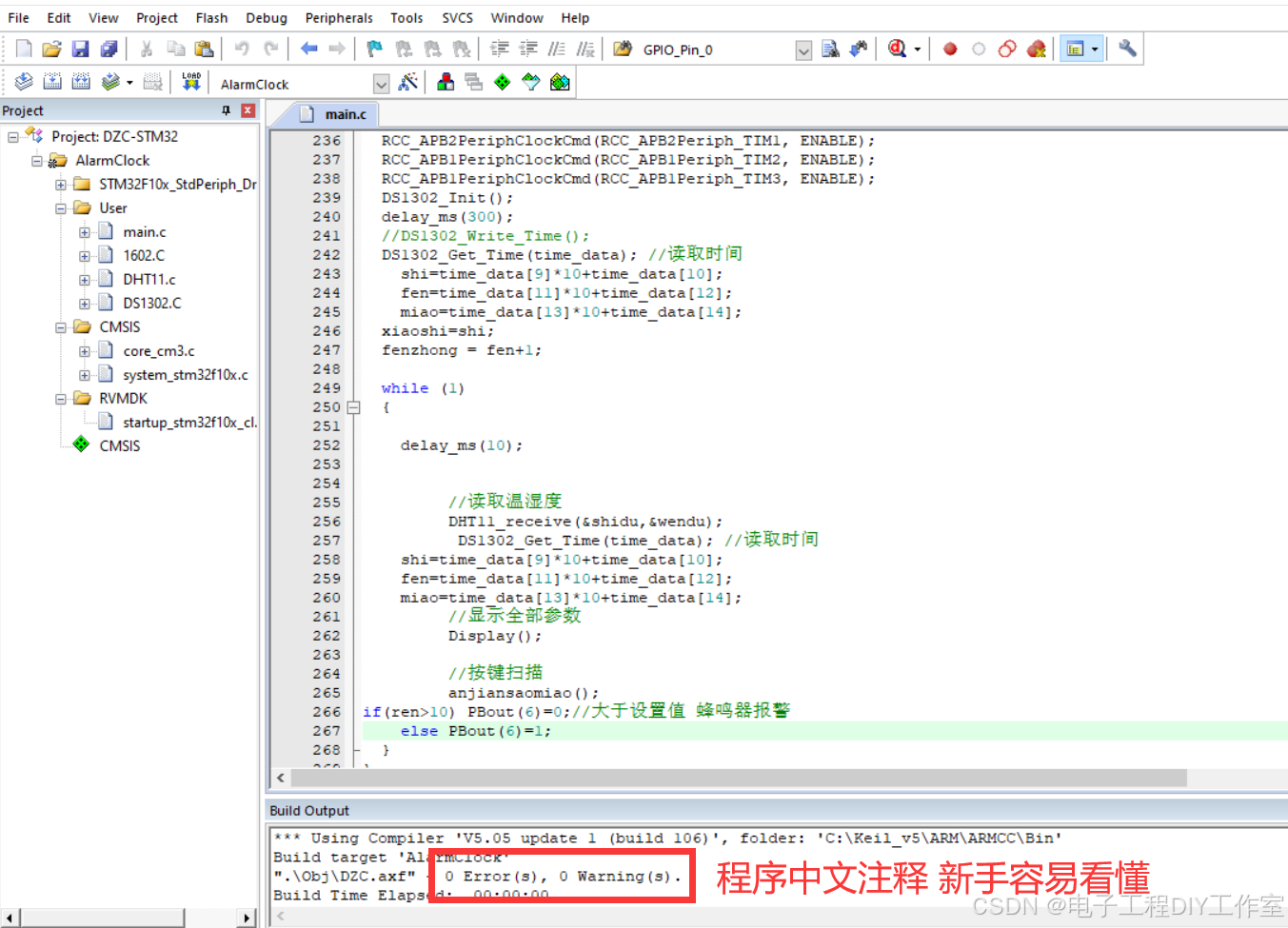

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）



void Display(void)
{
	char xxx=0,yyy=0;
	//T1 温度
	WrByte1602(0,0,'T'); //.
	WrByte1602(0,1,'='); //.
	WrByte1602(0,2,AsciiCode[wendu%100/10]);
	WrByte1602(0,3,AsciiCode[wendu%10]);
	WrByte1602(0,4,' ');
	//T2 湿度
	WrByte1602(0,8,'H'); //.
	WrByte1602(0,9,'='); //.
	WrByte1602(0,10,AsciiCode[shidu%100/10]);
	WrByte1602(0,11,AsciiCode[shidu%10]);
	WrByte1602(0,12,' ');


	xxx=0;yyy=1;


	WrByte1602(yyy,xxx++,AsciiCode[shi%100/10]);//时间显示
	WrByte1602(yyy,xxx++,AsciiCode[shi%10]);
	WrByte1602(yyy,xxx++,':');

	WrByte1602(yyy,xxx++,AsciiCode[fen%100/10]);
	WrByte1602(yyy,xxx++,AsciiCode[fen%10]);
	WrByte1602(yyy,xxx++,':');
	WrByte1602(yyy,xxx++,AsciiCode[miao%100/10]);
	WrByte1602(yyy,xxx++,AsciiCode[miao%10]);




	WrByte1602(yyy,xxx++,' ');	                  //人数显示
	WrByte1602(yyy,xxx++,'R');
	WrByte1602(yyy,xxx++,'E');
	WrByte1602(yyy,xxx++,'N');
	WrByte1602(yyy,xxx++,' ');
	WrByte1602(yyy,xxx++,AsciiCode[ren/100]);
	WrByte1602(yyy,xxx++,AsciiCode[ren%100/10]);
	WrByte1602(yyy,xxx++,AsciiCode[ren%10]);


}

int main(void)
{
	//时钟配置
	SystemInit();
	SystemCoreClockUpdate();
  //引脚配置
	GPIO_Configuration();
	//LCD1602初始化
	Init1602();
	NVICConfig();
	//RCC时钟开启
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	DS1302_Init();
	delay_ms(300);
	//DS1302_Write_Time();
	DS1302_Get_Time(time_data);	//读取时间
		shi=time_data[9]*10+time_data[10];
		fen=time_data[11]*10+time_data[12];
		miao=time_data[13]*10+time_data[14];
	xiaoshi=shi;
	fenzhong = fen+1;

	while (1)
	{

		delay_ms(10);


				 //读取温湿度
				 DHT11_receive(&shidu,&wendu);
					DS1302_Get_Time(time_data);	//读取时间
		shi=time_data[9]*10+time_data[10];
		fen=time_data[11]*10+time_data[12];
		miao=time_data[13]*10+time_data[14];
         //显示全部参数
				 Display();

				 //按键扫描
				 anjiansaomiao();
if(ren>10) PBout(6)=0;//大于设置值 蜂鸣器报警
		else PBout(6)=1;
	}
}

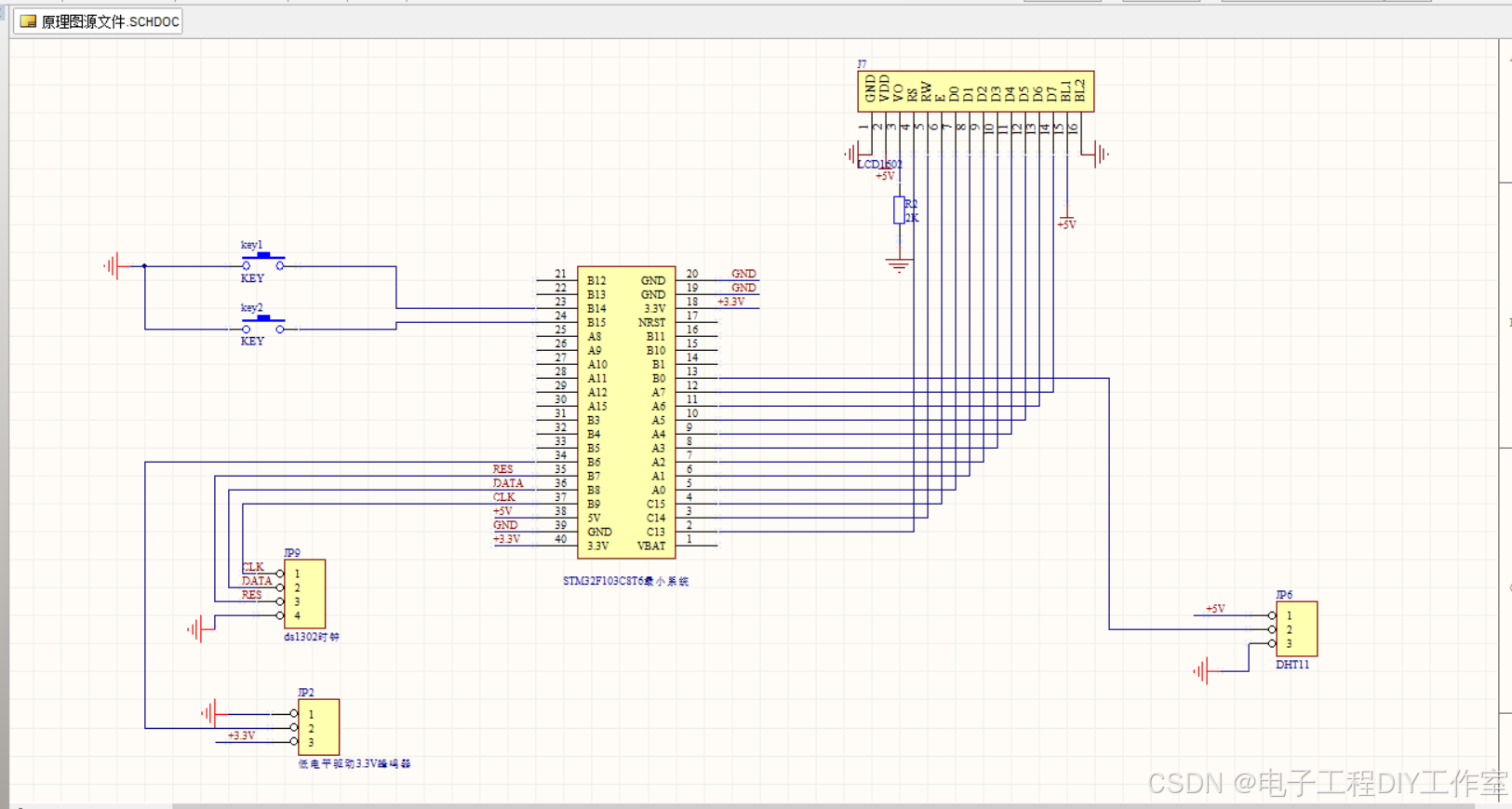

四：原理图文件展示（采用AD（Altium Designer）打开）

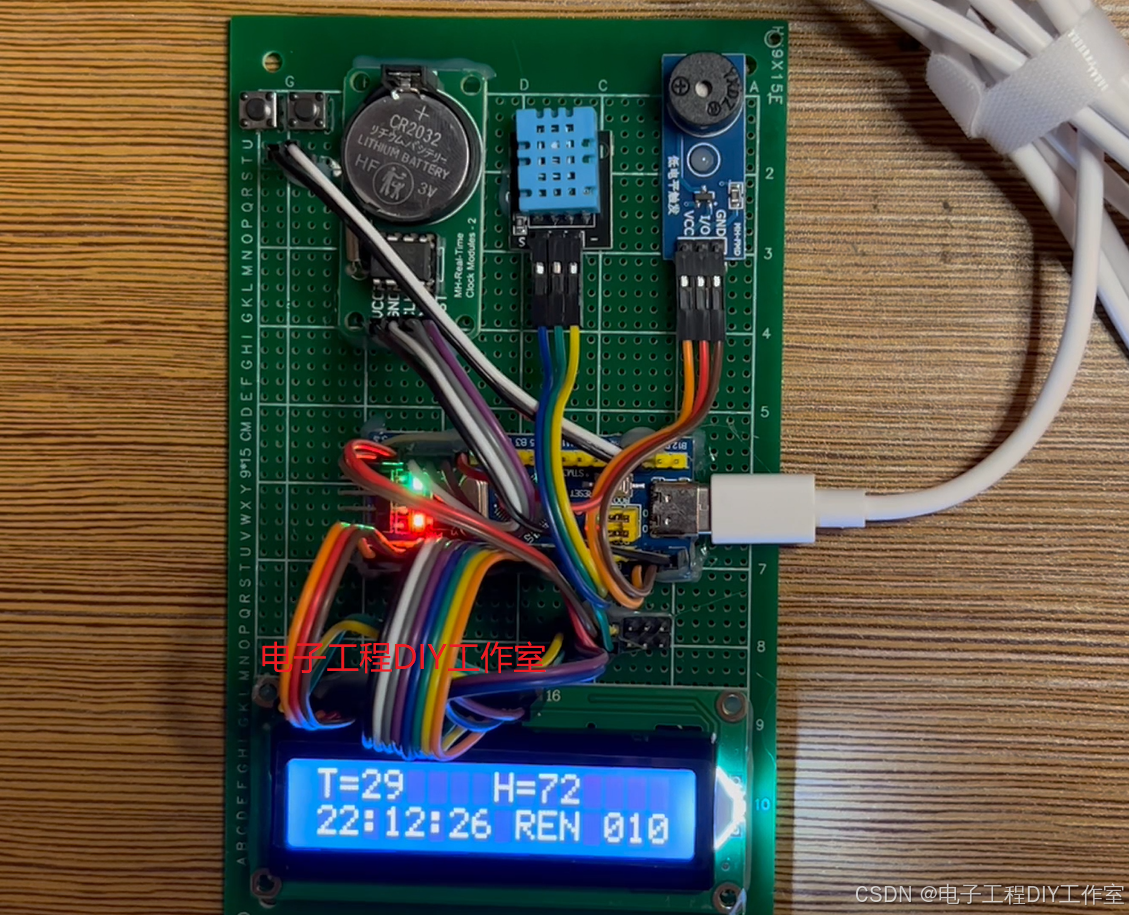

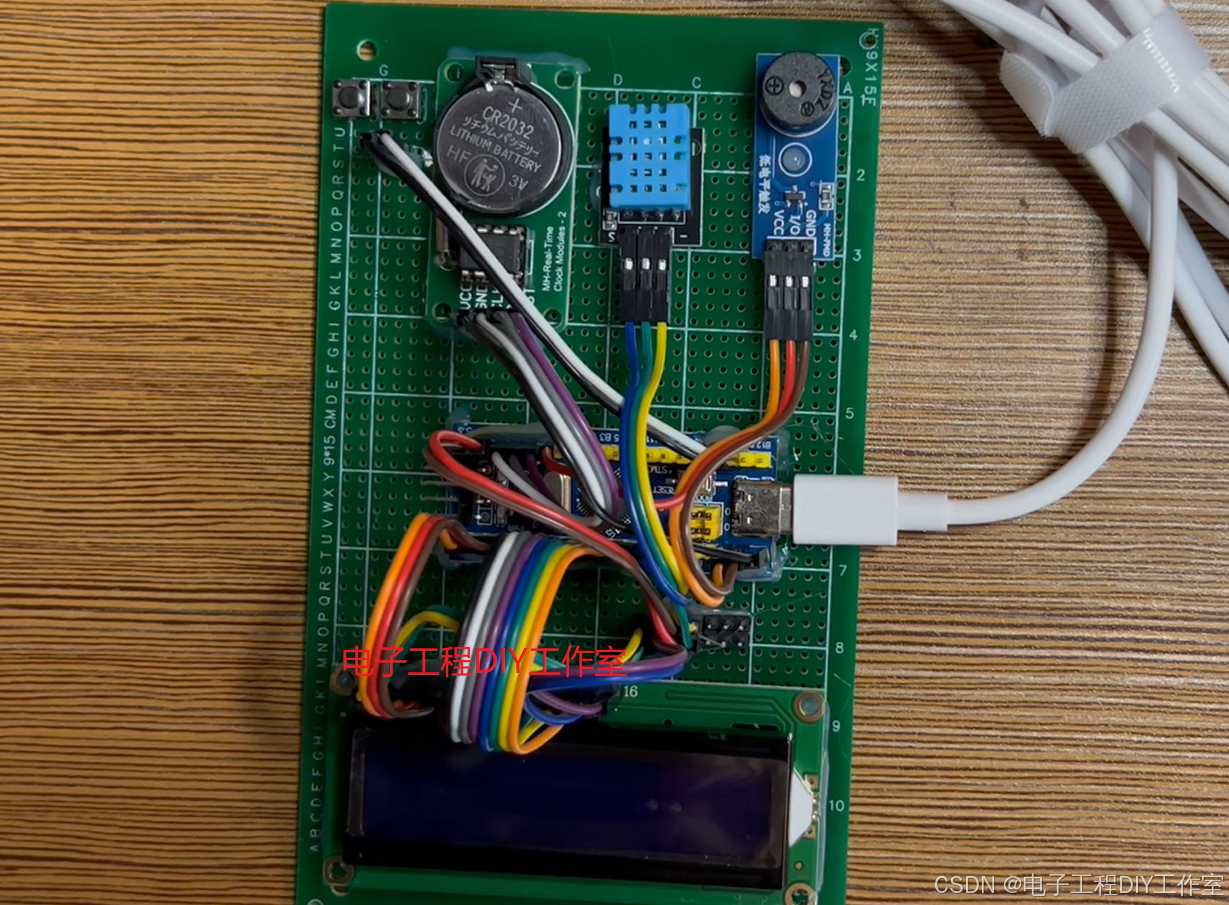

 五：实物图展示：

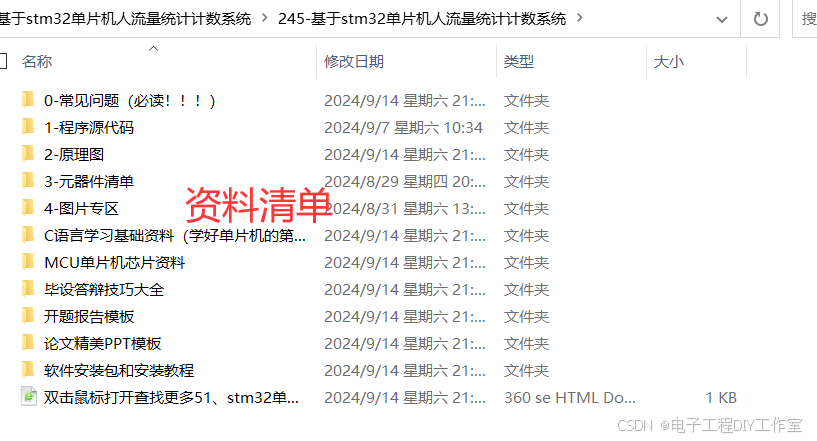

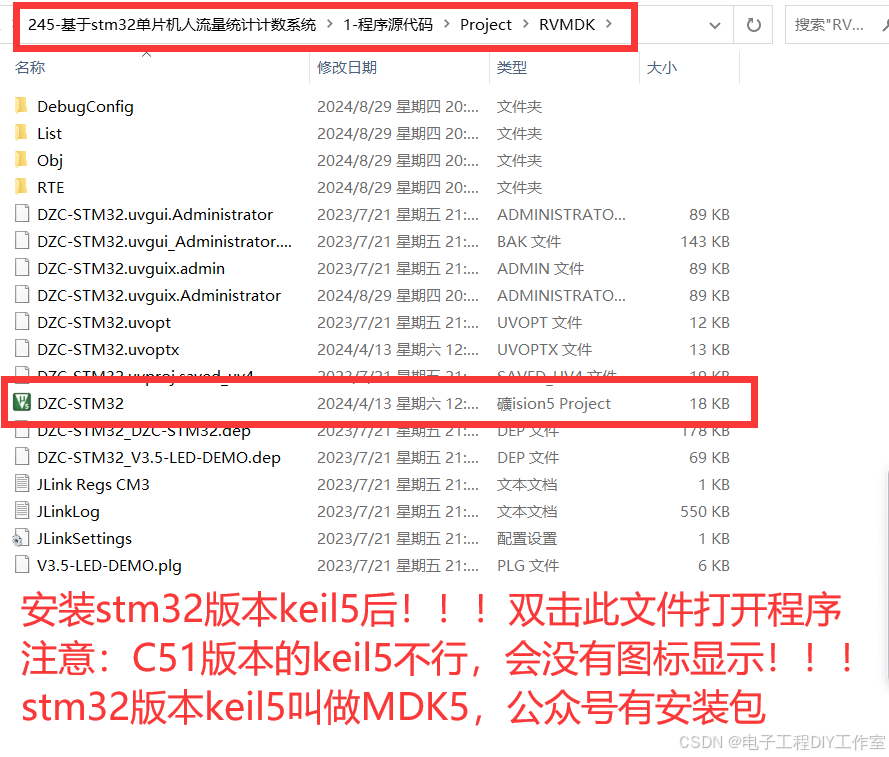

六： 资料清单展示：

资料包百度网盘下载链接
