1、各层的定义
DrillGuide和DrillDrawing的区别:
1、DrillGuide是用于导引钻孔用的,主要是用于手工钻孔以定位
2、DrillDrawing是用于查看钻孔孔径的 在手工钻孔时,这两个文件要配合使用。
不过现在大多是数控钻孔,所以这两层用处不是很大。在放置定位孔时不用特意在这两个层上放置内容,只要在Michanical或TOPLAYER或bottomlayer层上放上相应孔径的过孔过焊盘即可,只不可要将盘径放置小一些。
至于Michanical和MultiLayer这两层嘛是这样的:
1、Michanical是机械层,用于放置机械图形,如PCB的外形等
2、MultiLayer可以称为多层(我这样称呼的),在这层上放置的图形在任何层上都有相应的图形,并且是不会被丝印上阻焊剂的。
Solder mask: 阻焊层,也称绿油层,一般设置比焊盘稍大0.102mm.
top solder 和 bottom solder 这两个层刚刚和前面两个层相反,可以这样说,这两个层就是要盖绿油的层;因为它是负片输出,所以实际上有 solder mask 的部分实际效果并不上绿油,而是镀锡,呈银白色!
阻焊层:solder mask , 是指板子上要上绿油的部分; 因为它是负片输出,所以实际上有 solder mask 的部分实际效果并不上绿油,而是镀锡,呈银白色!
Paster mask: 助焊层,也称钢网层,表贴元件需要设置,一般同焊盘大小;
top paste 和 bottom paste 是顶层底层焊盘层,它就是指我们可以看到的露在外面的铜铂,(比如我们在顶层布线层画了一根导线,这根导线我们在 PCB 上所看到的只是一根线而已,它是被整个绿油盖住的,但是我们在这根线的位置上的 top paste 层上画一个方形,或一个点,所打出来的板上这个方形和这个点就没有绿油了,而是铜铂。
助焊层:paste mask ,是机器贴片时要用的,是对应所有 贴片元件的焊盘的,大小与top layer/bottom layer 层一样,是用来开钢网漏锡用的。
要点 :两个层都是上锡焊接用的,并不是指一个上锡,一个上绿油;那么有没有一个层是指上绿油的层,只要某个区域上有该层,就表示这区域是上绝缘绿油的呢?暂时我还没遇见有这样一个层!我们画的 PCB 板,上面的焊盘默认情况下都有 solder 层,所以制作成的PCB 板上焊盘部分是上了银白色的焊锡的,没有上绿油这不奇怪;但是我们画的 PCB 板上走线部分,仅仅只有 toplayer 或者 bottomlayer 层,并没有 solder 层,但制成的 PCB 板上走线部分都上了一层绿油。
那可以这样理解:
1、阻焊层的意思是在整片阻焊的绿油上开窗,目的是允许焊接!
2、默认情况下,没有阻焊层的区域都要上绿油!
3、paste mask 层用于贴片封装!
top overlay 和 bottom overlay 是定义顶层和底层的丝印字符,就是一般我们在 PCB 板上看到的元件编号和一些字符。
2、Gerber导出
1、装配图的输出
方法一:
方法二:

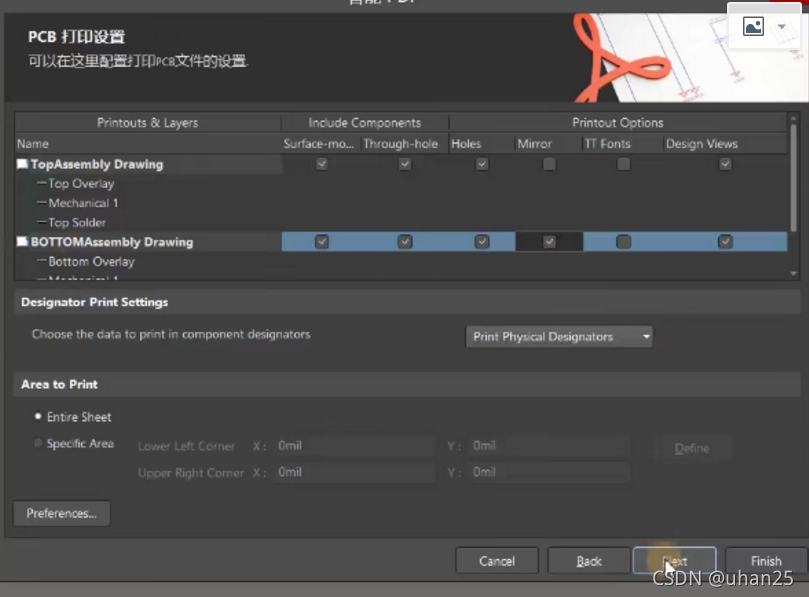

"文件" ==》"智能PDF"
2、BOM文件的输出
AD 14.2

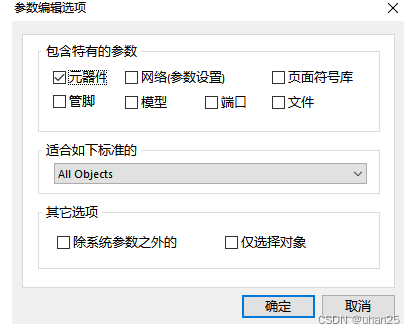

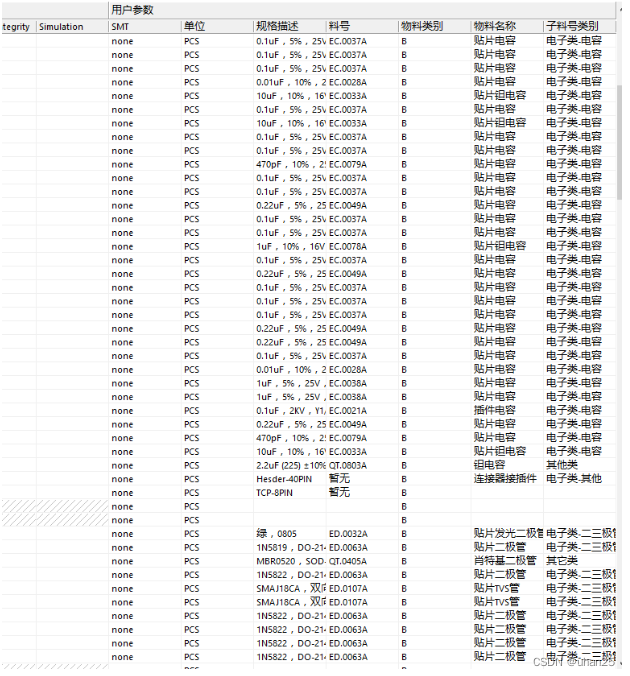

1、进入原理图界面,然后“工具”==》“参数管理器”,配置如下

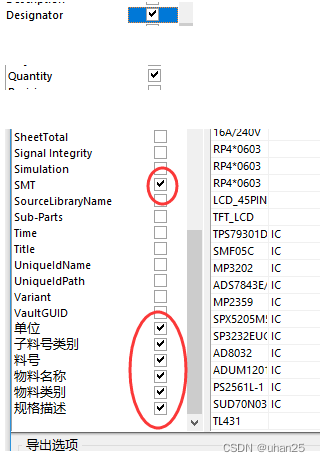

2、添加对应的参数,然后接受更改后退出
3.点击“报告”,"Bill of Materials",添加对应列表

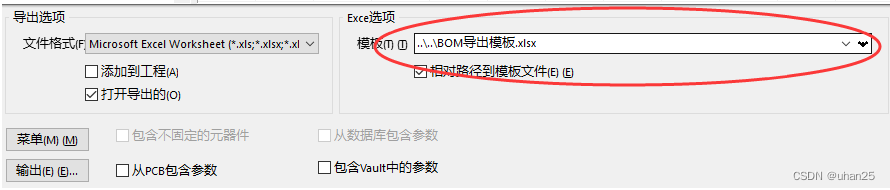

选择模板文件

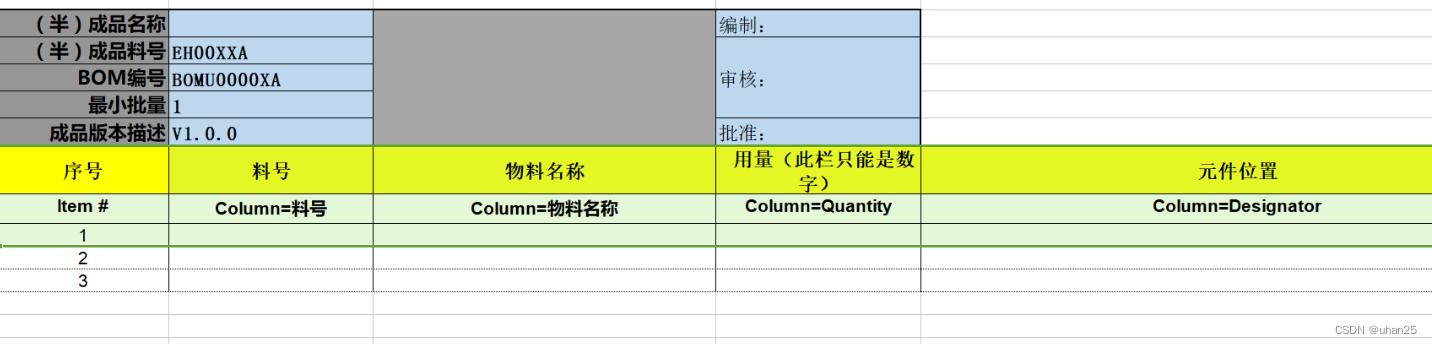

模板文件:
输出BOM文件。
3、Gerber文件的输出
"文件" ==》"制造输出" ==》"Gerber Files"
3.1 通用页面设置:

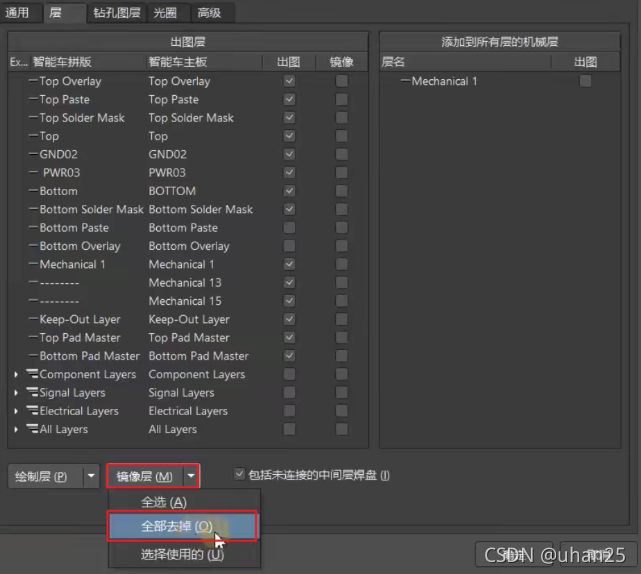

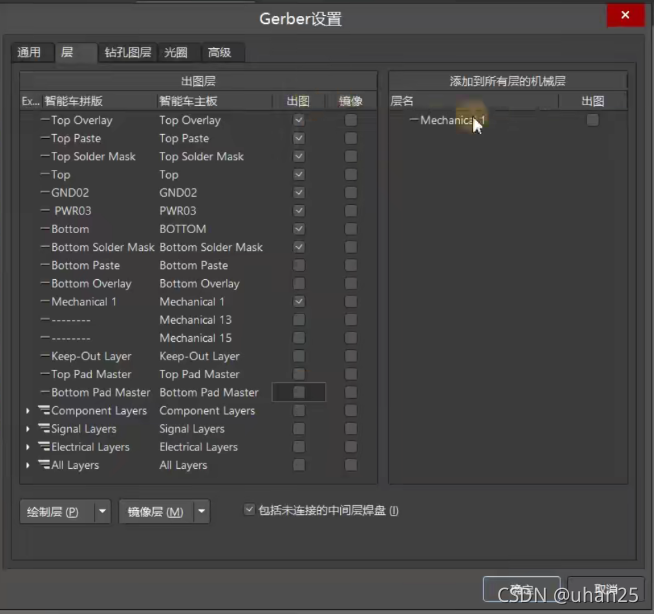

3.2 层页面设置:

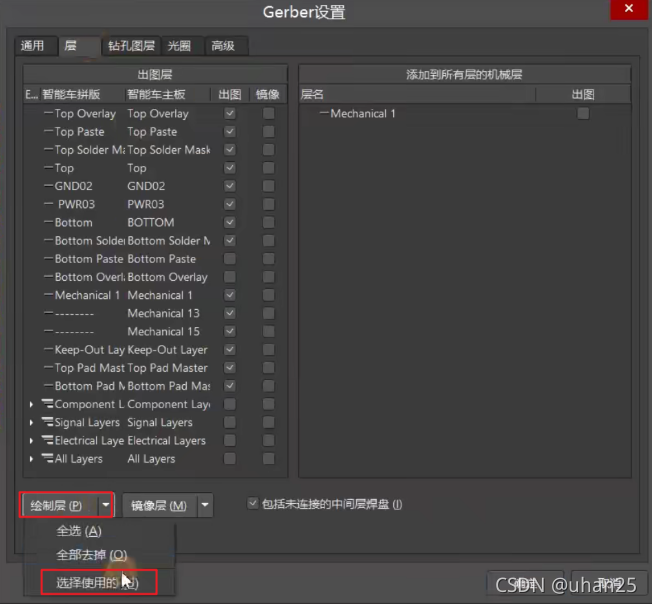

注意:对于一些不使用的层,可以手动去掉;通常仅保留以下层:
3.4 光圈页不做修改

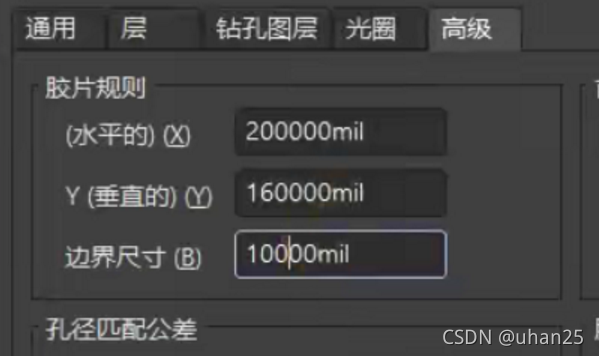

3.5 高级页,将胶片规则部分的数据增加一个 0
最后点击确定即可导出Gerber文件;
4、钻孔文件

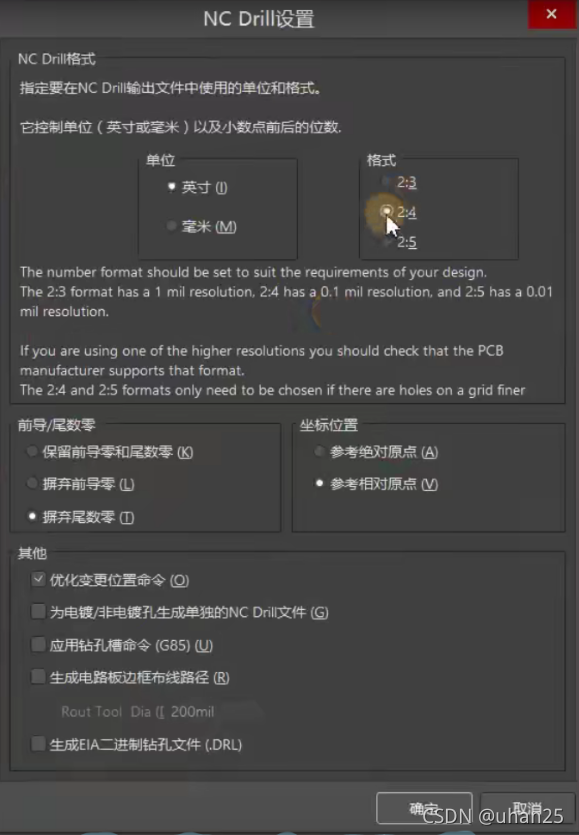

"文件" ==》"制造输出" ==》"NC Drill Files"
5、输出坐标文件

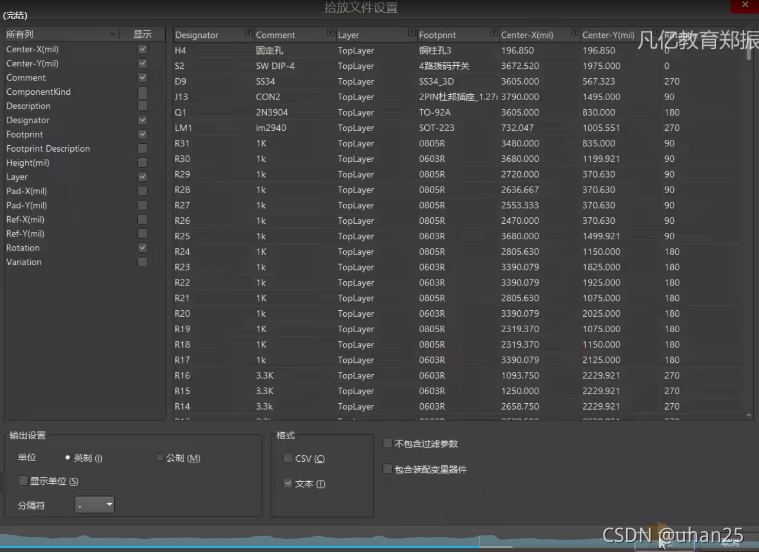

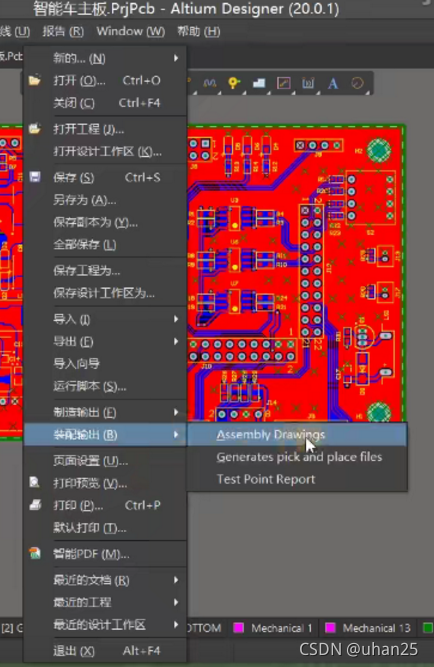

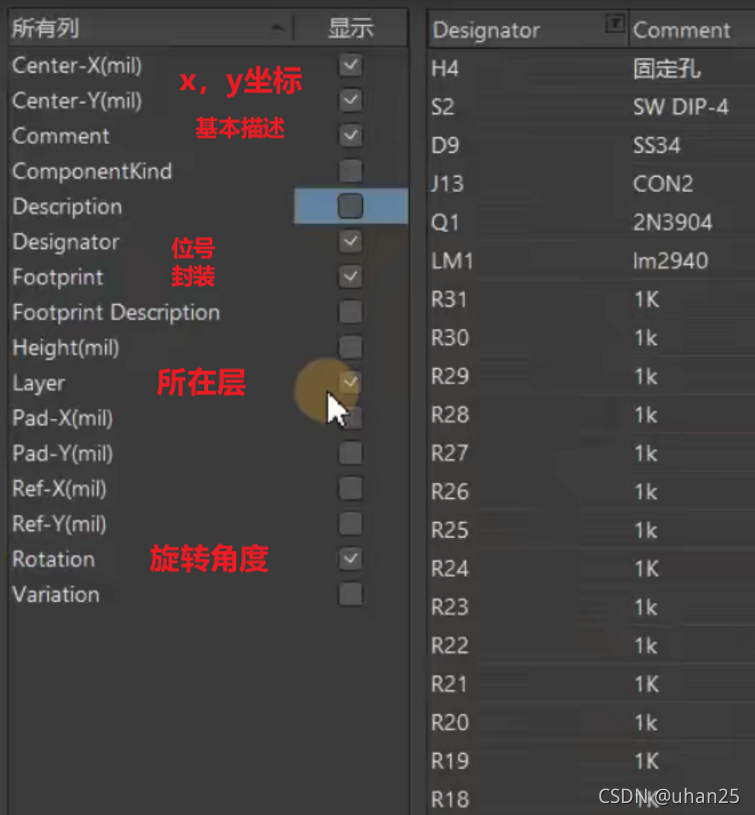

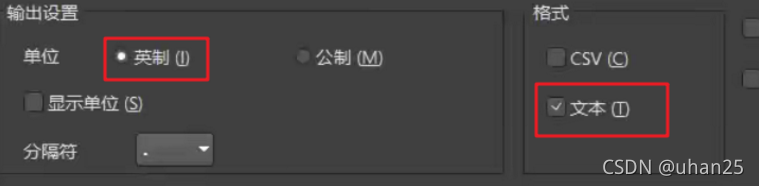

"文件" ==》"装配输出" ==》"Generates pick and place files"
6、IPC网表

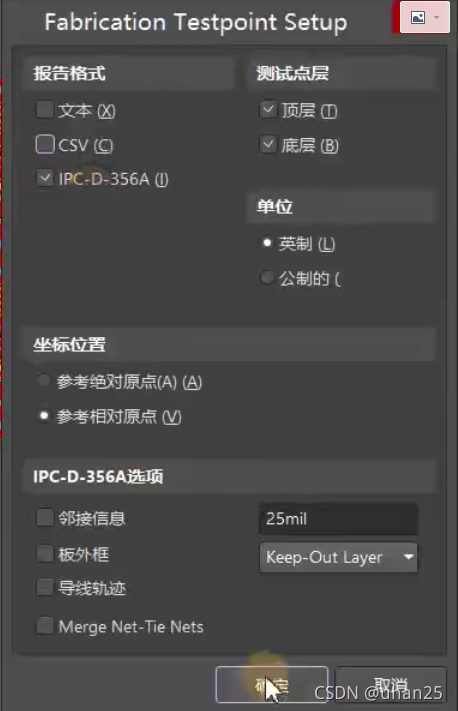

"文件" ==》"制造输出" ==》"Fabrication Testpoint Setup"
