太阳能板电压云采集（有人云口红4G DTU 485+模拟采集模块Modbus RTU）（2）

目录

一.设备连接

二.了解模拟采集模块的通信协议

 三.数据采集调试

四.分析数据

五.在有人云里添加硬件和模版

六.自动显示数据

七.浏览历史数据

---

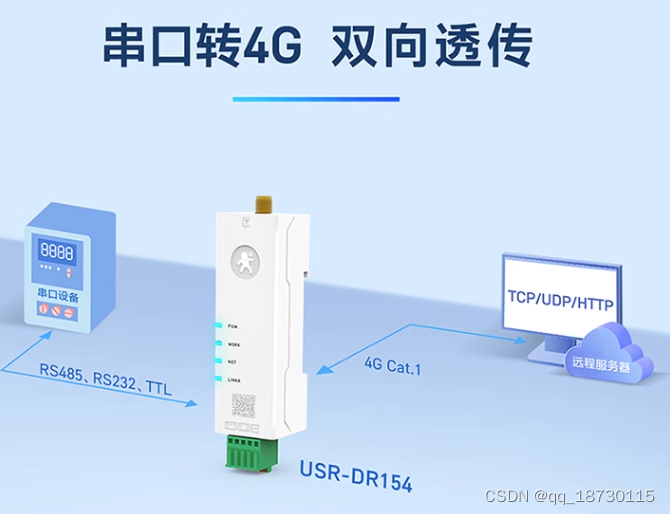

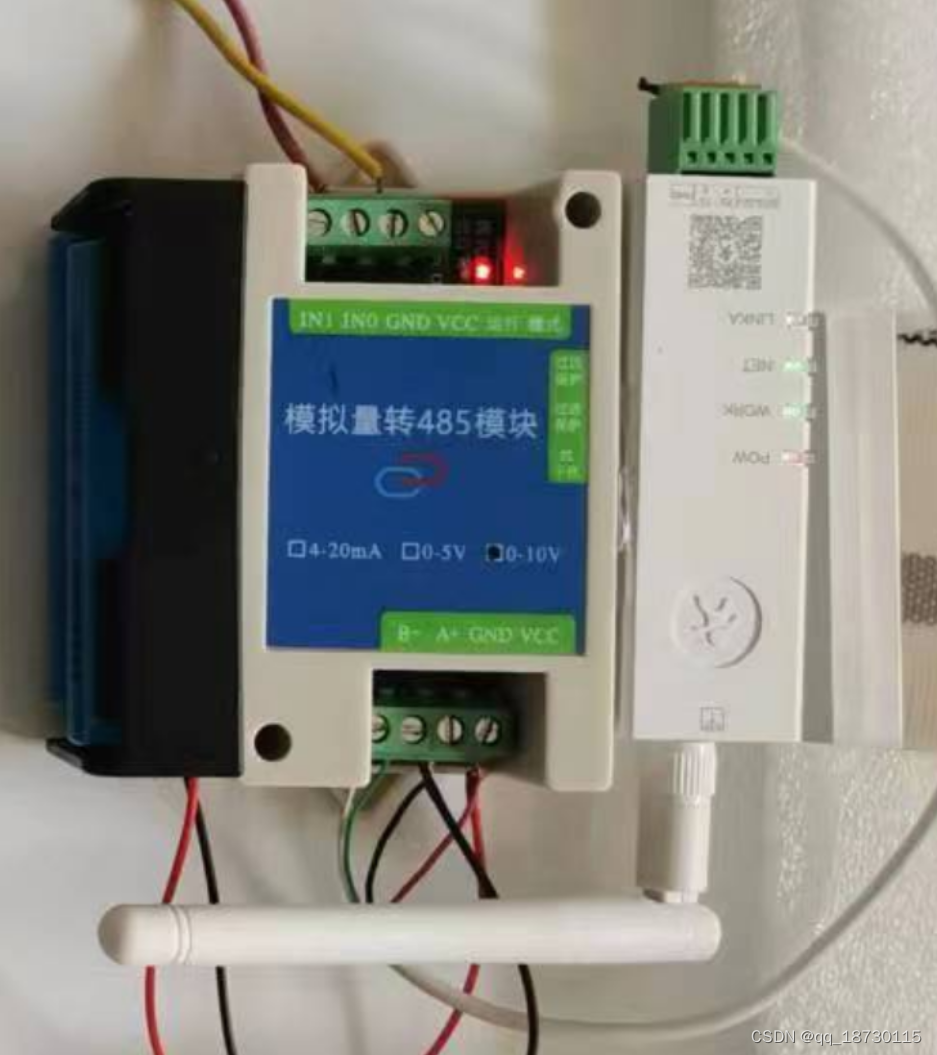

一.设备连接

二.了解模拟采集模块的通信协议

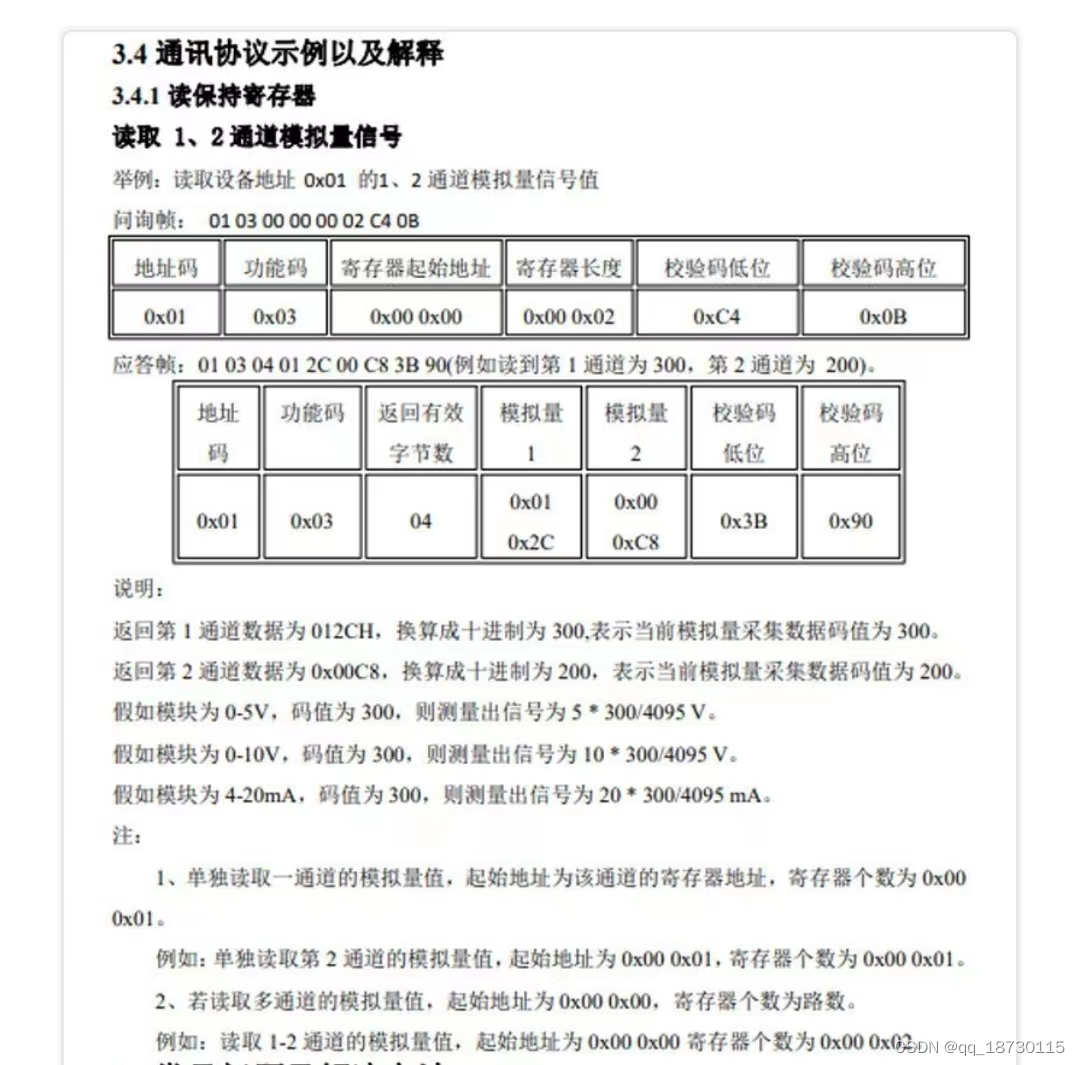

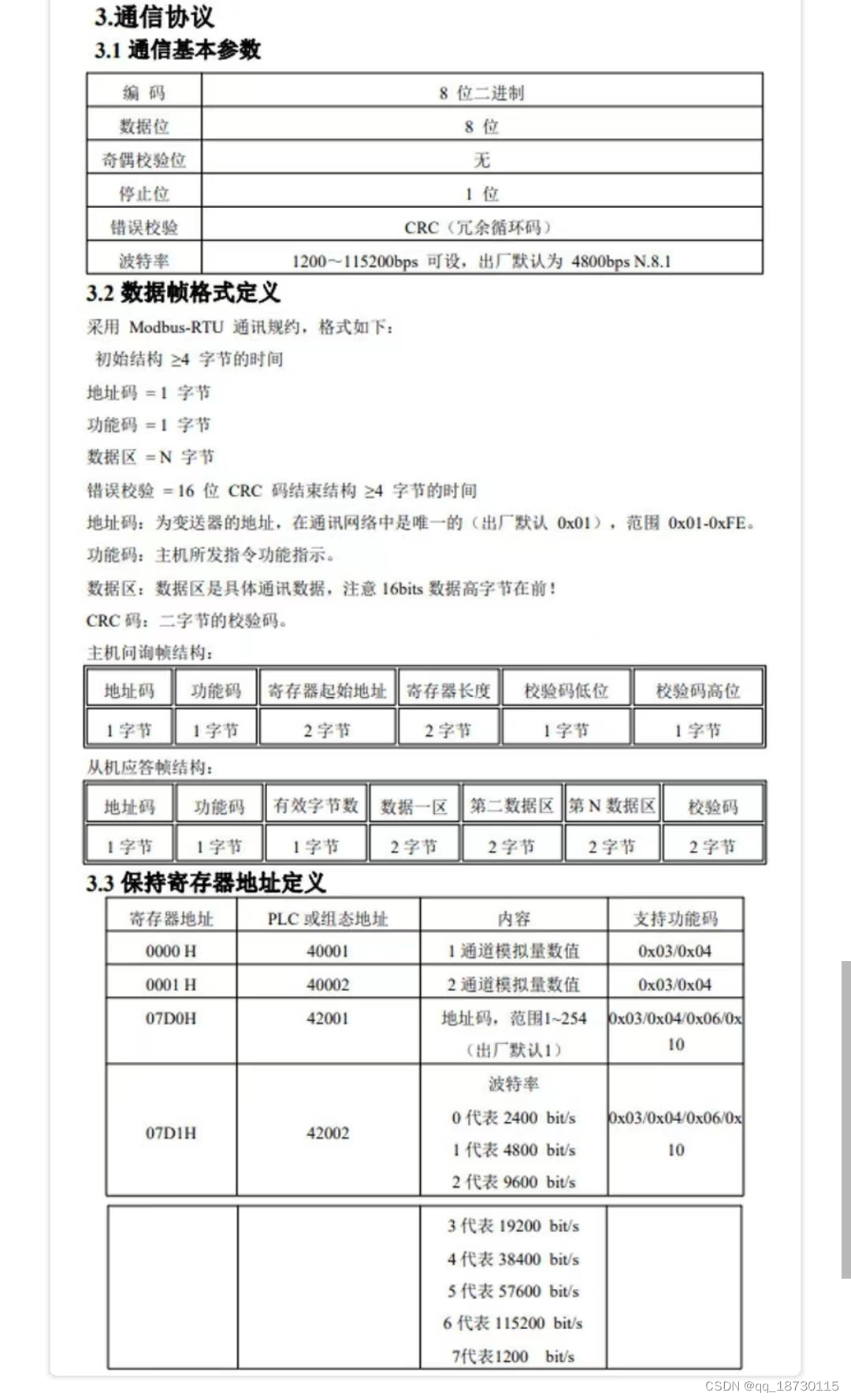

模拟采集模块通信协议：

 三.数据采集调试

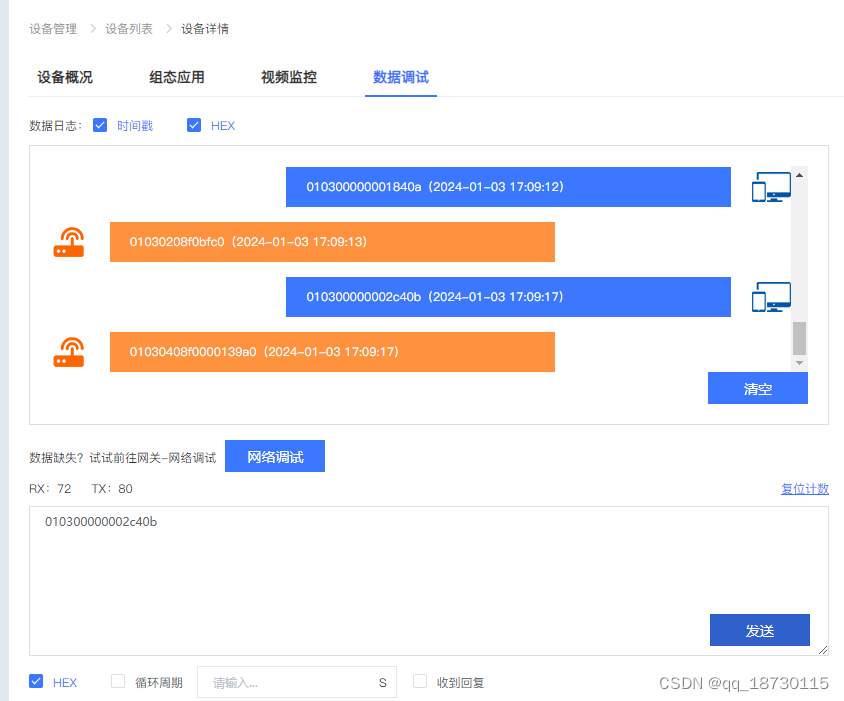

在有人云官网的数据调试中，（1）是同时获取两路电压数据，（2）是只获取一路电压数据

（1）发送数据“ 01 03 00 00 00 02 C4 0b”，得到以下数据：“01 03 04  08 f0 00 01 39 a0 ”，

（2）发送数据“ 01 03 00 00 00 01 84 0a” ，回复：“01 03 02 08 f0  bf c0 ”；

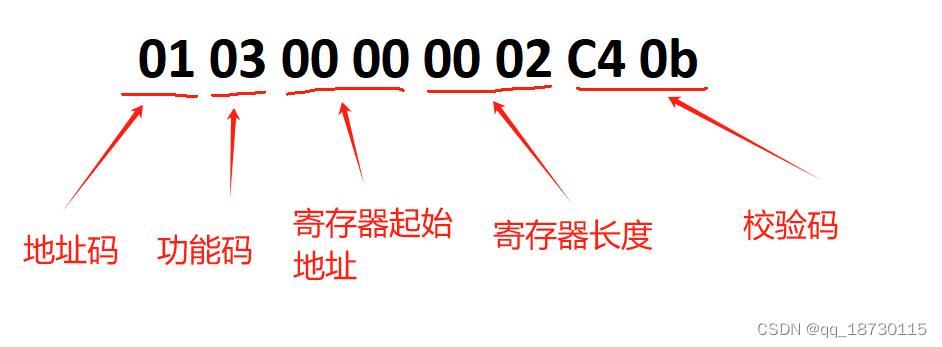

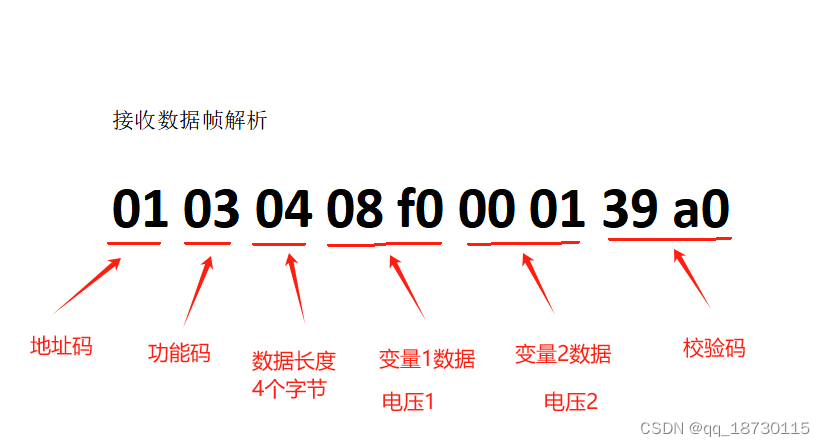

    发送数据帧解析

四.分析数据

0x8f0=2288， 2288*10/4095=5.587（v），符合实际测量的数据。

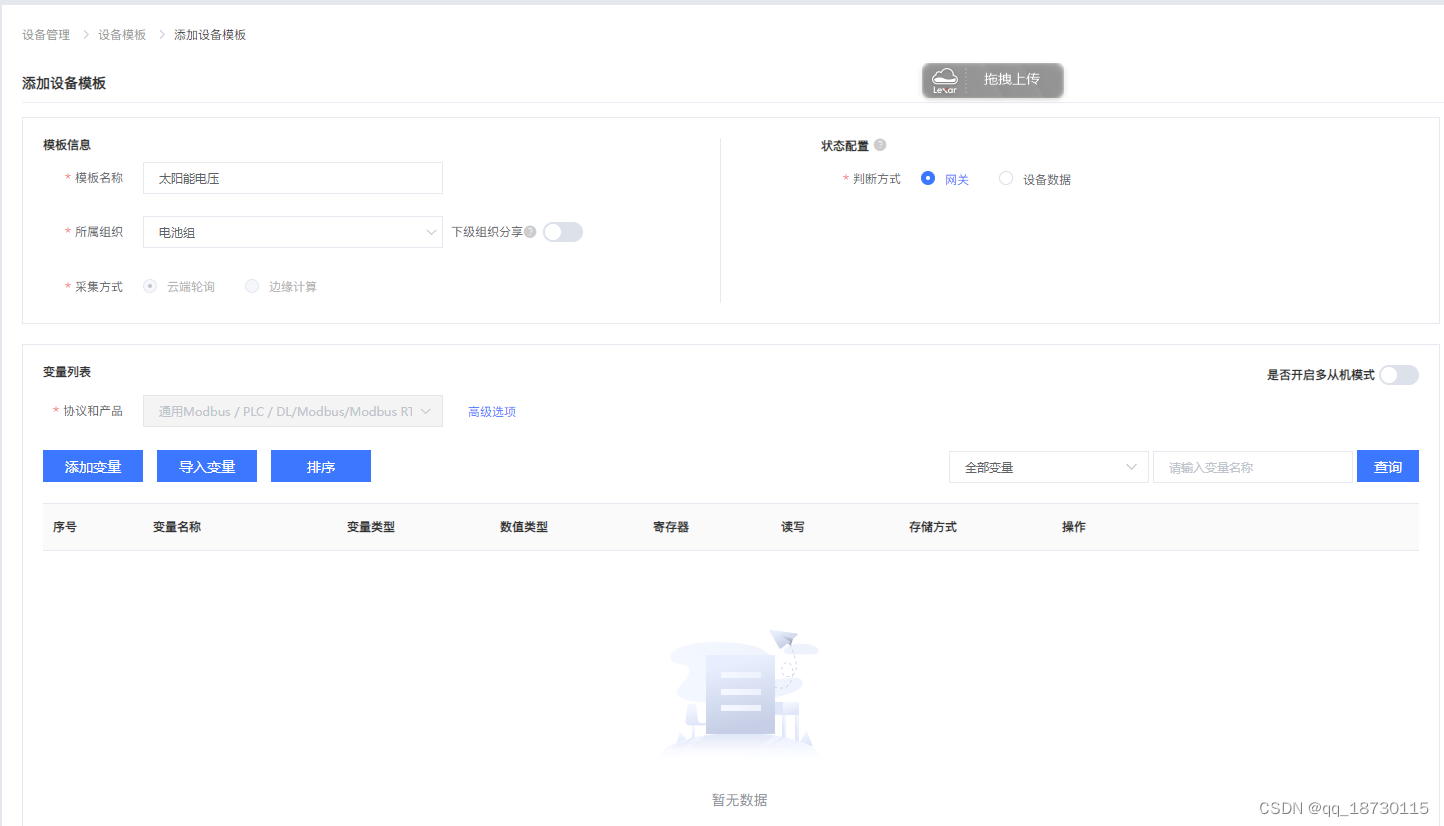

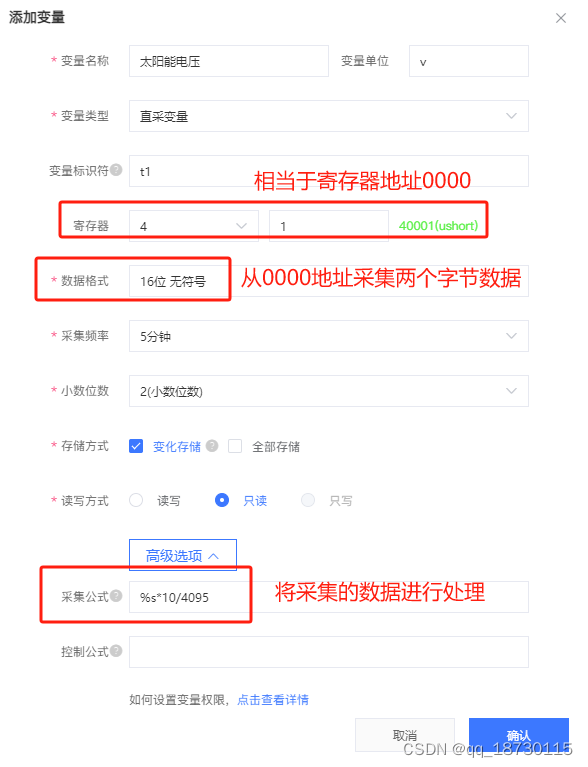

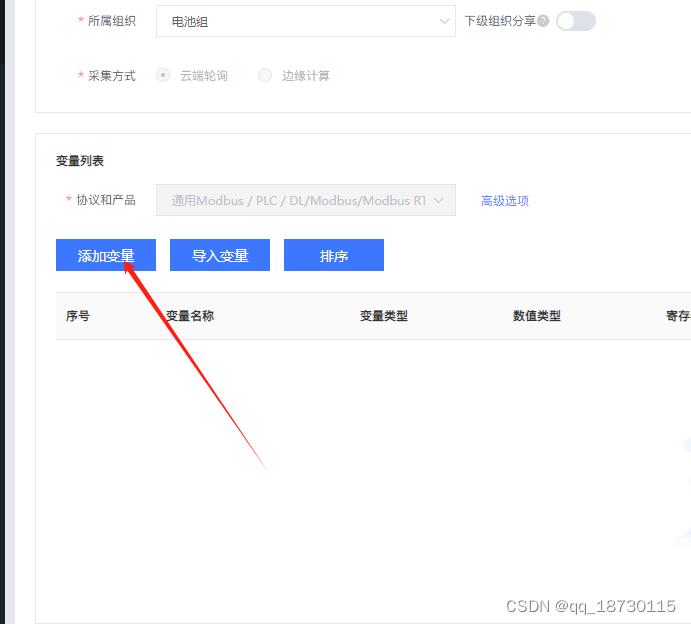

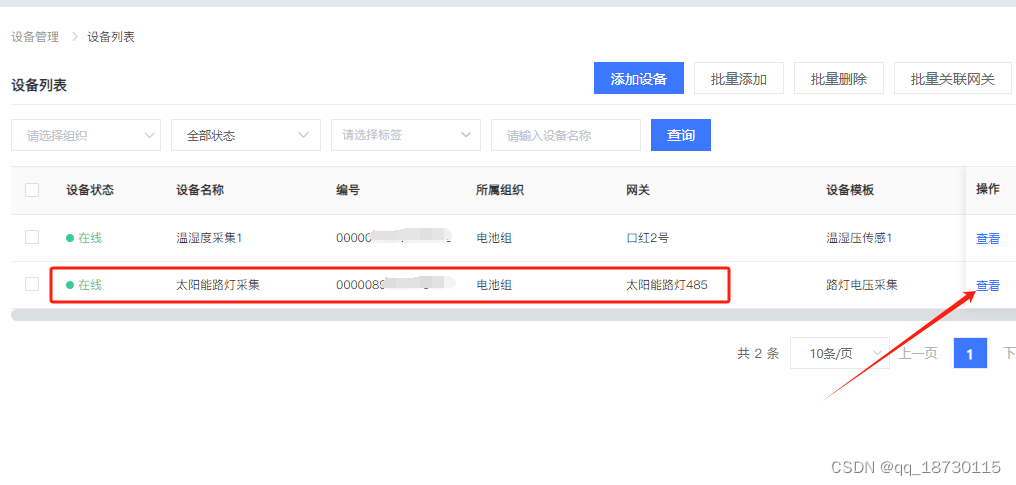

五.在有人云里添加硬件和模版

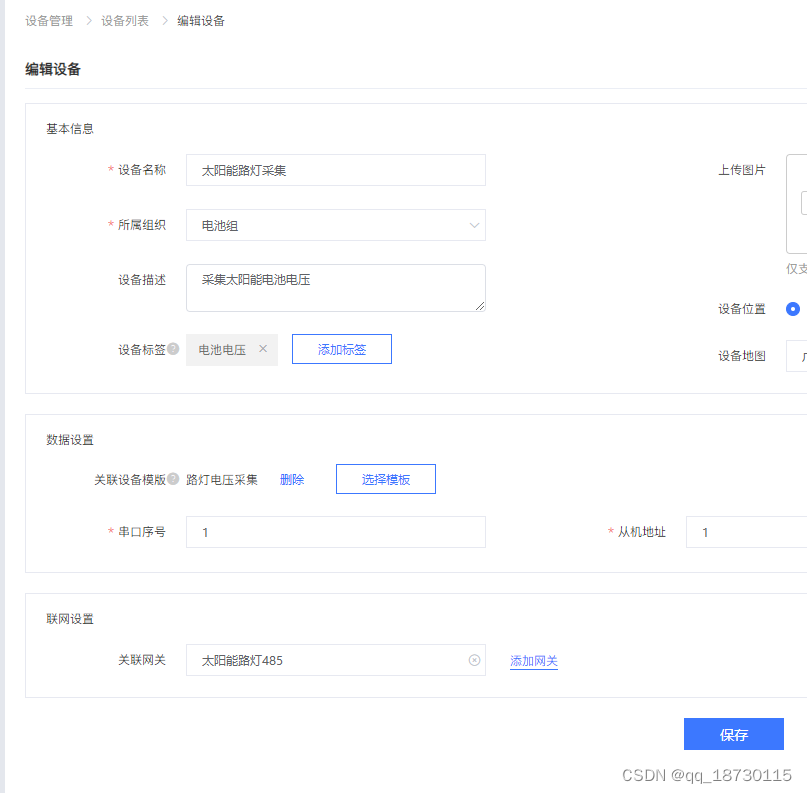

编辑设备信息，关联模版和网关

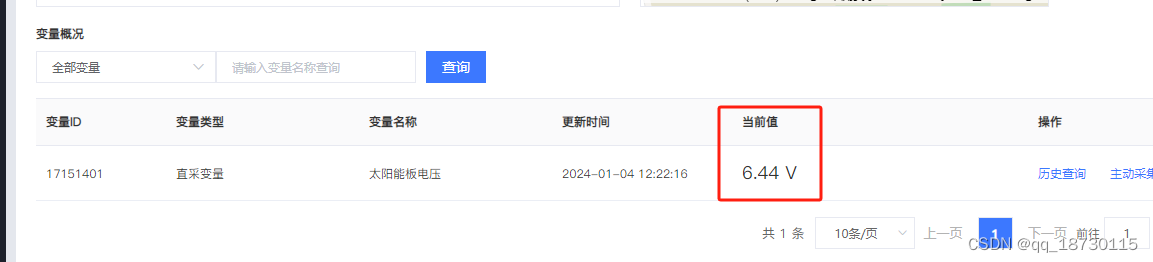

六.自动显示数据

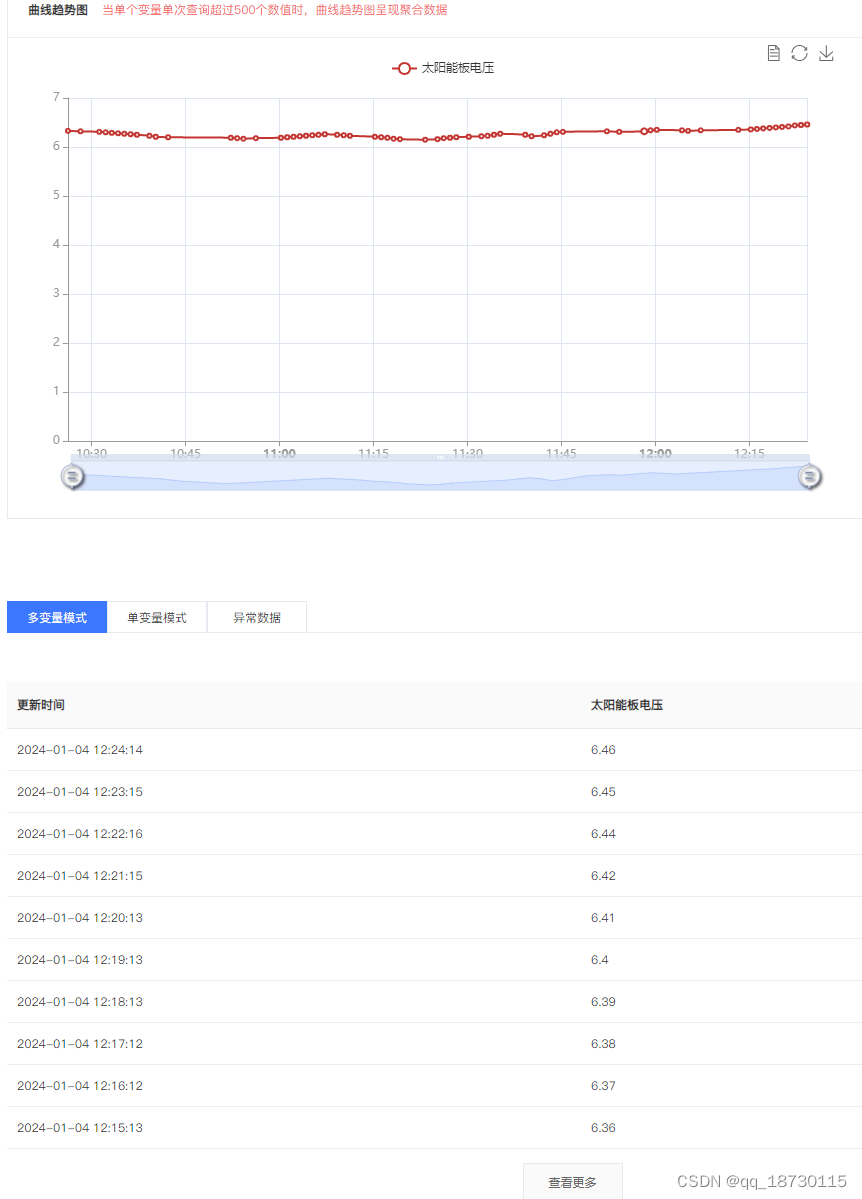

七.浏览历史数据
